ESCUELA PROFESIONAL DE INGENIERÍA CIVIL

ANÁLISIS ESTRUCTURAL I
2° TRABAJO
Semestre : 2022-II
Ciclo de estudios : V
Docente : MSc. Luis Alarco Gutiérrez
_______________________________________________________________________________________

Estructuras isostáticas e ehisperestáticas

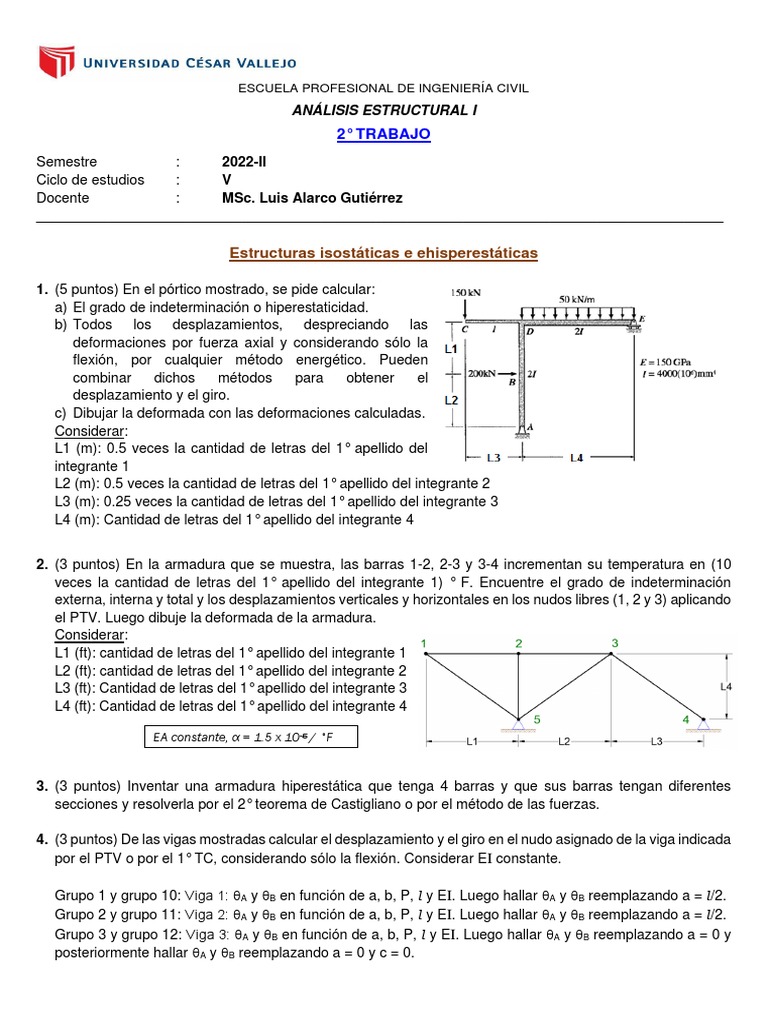

1. (5 puntos) En el pórtico mostrado, se pide calcular:

a) El grado de indeterminación o hiperestaticidad.
b) Todos los desplazamientos, despreciando las
deformaciones por fuerza axial y considerando sólo la
flexión, por cualquier método energético. Pueden
combinar dichos métodos para obtener el
desplazamiento y el giro.
c) Dibujar la deformada con las deformaciones calculadas.
Considerar:
L1 (m): 0.5 veces la cantidad de letras del 1° apellido del
integrante 1
L2 (m): 0.5 veces la cantidad de letras del 1° apellido del integrante 2
L3 (m): 0.25 veces la cantidad de letras del 1° apellido del integrante 3
L4 (m): Cantidad de letras del 1° apellido del integrante 4

2. (3 puntos) En la armadura que se muestra, las barras 1-2, 2-3 y 3-4 incrementan su temperatura en (10
veces la cantidad de letras del 1° apellido del integrante 1) ° F. Encuentre el grado de indeterminación
externa, interna y total y los desplazamientos verticales y horizontales en los nudos libres (1, 2 y 3) aplicando
el PTV. Luego dibuje la deformada de la armadura.
Considerar:
L1 (ft): cantidad de letras del 1° apellido del integrante 1
L2 (ft): cantidad de letras del 1° apellido del integrante 2
L3 (ft): Cantidad de letras del 1° apellido del integrante 3
L4 (ft): Cantidad de letras del 1° apellido del integrante 4

EA constante, α = 1.5 x 10-5 / °F

3. (3 puntos) Inventar una armadura hiperestática que tenga 4 barras y que sus barras tengan diferentes
secciones y resolverla por el 2° teorema de Castigliano o por el método de las fuerzas.

4. (3 puntos) De las vigas mostradas calcular el desplazamiento y el giro en el nudo asignado de la viga indicada
por el PTV o por el 1° TC, considerando sólo la flexión. Considerar EI constante.

Grupo 1 y grupo 10: Viga 1: θA y θB en función de a, b, P, l y EI. Luego hallar θA y θB reemplazando a = l/2.
Grupo 2 y grupo 11: Viga 2: θA y θB en función de a, b, P, l y EI. Luego hallar θA y θB reemplazando a = l/2.
Grupo 3 y grupo 12: Viga 3: θA y θB en función de a, b, P, l y EI. Luego hallar θA y θB reemplazando a = 0 y
posteriormente hallar θA y θB reemplazando a = 0 y c = 0.
Grupo 4 y grupo 13: Viga 4: θA y θB en función de a, b, P, l y EI. Luego hallar θA y θB reemplazando a = 0 y
posteriormente hallar θA y θB reemplazando a = 0 y c = 0.
Grupo 5 y grupo 14: Viga 5: θA y ΔA en función de a, b, P, l y EI. Luego hallar θA y ΔA reemplazando a = 0.
Grupo 6: Viga 6: θA y ΔA en función de a, b, P, l y EI. Luego hallar θA y ΔA reemplazando a = 0.
Grupo 7: Viga 7: θA y ΔA en función de a, b, P, l y EI. Luego hallar θA y ΔA reemplazando a = 0 y posteriormente
hallar θA y ΔA reemplazando a = 0 y c = 0.
Grupo 8: Viga 8: θA y ΔA en función de a, b, P, l y EI. Luego hallar θA y ΔA reemplazando a = 0 y posteriormente
hallar θA y ΔA reemplazando a = 0 y c = 0.
Grupo 9: Viga 9: θA y ΔA en función de a, b, P, l y EI. Luego hallar θA y ΔA reemplazando a = 0 y posteriormente
hallar θA y ΔA reemplazando a = 0 y c = 0.
5. (6 puntos) Calcular las reacciones (cortantes y momentos) de las vigas mostradas si en B se tiene un
empotramiento deslizante y en A es empotrado, por el 2° Teorema de Castigliano o por el Método de las
Fuerzas. Considerar EI constante.
Sólo para el caso de 5.3 y 5.4, reemplazar a = b en la fórmula obtenida e indicar cuales serían los nuevos
momentos en los extremos.

Nota:
• En caso no tener el integrante 4, utilizar el 2° apellido de uno de los integrantes 1, 2 ó 3.
• El trabajo puede ser tipeado o a mano o una combinación de ambos, pero al final debe estar en un solo pdf
de manera ordenada y legible.
• Se calificará la presentación, secuencia de cálculos, uso de unidades, croquis, dibujos y que se trabaje con
los datos asignados. Si en caso los datos asignados no son los correctos, el desarrollo no se tomará como
válido.
