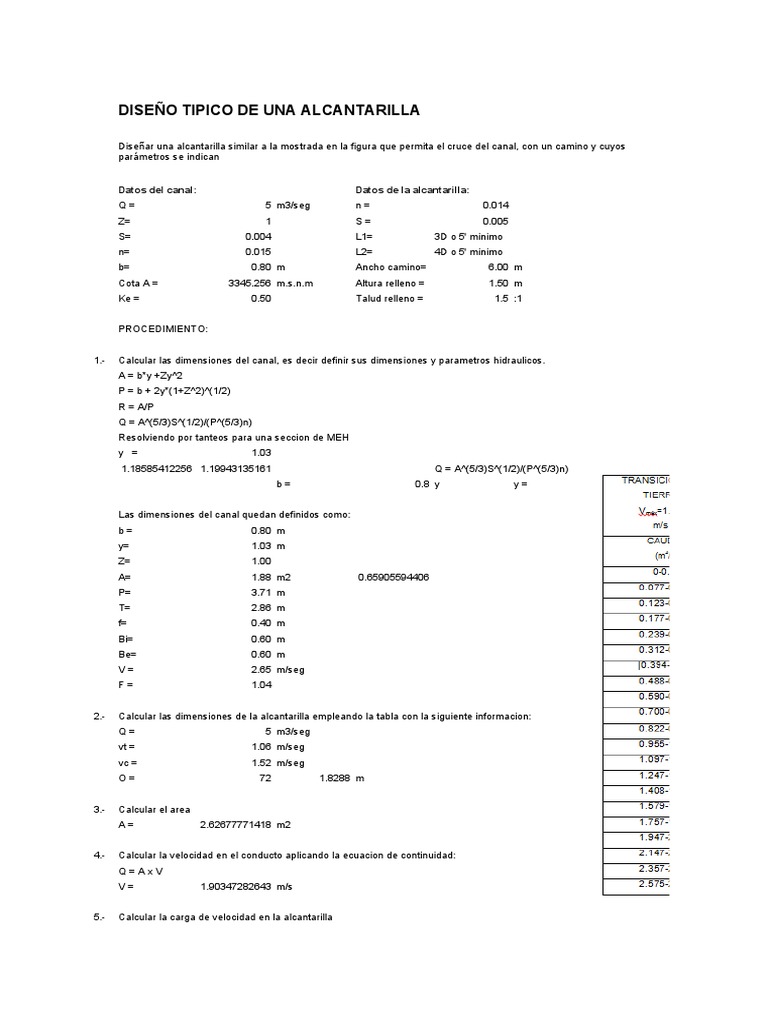

DISEÑO TIPICO DE UNA ALCANTARILLA

Diseñar una alcantarilla similar a la mostrada en la figura que permita el cruce del canal, con un camino y cuyos
parámetros se indican

Datos del canal: Datos de la alcantarilla:

Q= 5 m3/seg n= 0.014
Z= 1 S= 0.005
S= 0.004 L1= 3D o 5' minimo
n= 0.015 L2= 4D o 5' minimo
b= 0.80 m Ancho camino= 6.00 m
Cota A = 3345.256 m.s.n.m Altura relleno = 1.50 m
Ke = 0.50 Talud relleno = 1.5 :1

PROCEDIMIENTO:

1.- Calcular las dimensiones del canal, es decir definir sus dimensiones y parametros hidraulicos.
A = b*y +Zy^2
P = b + 2y*(1+Z^2)^(1/2)
R = A/P
Q = A^(5/3)S^(1/2)/(P^(5/3)n)
Resolviendo por tanteos para una seccion de MEH
y = 1.03
1.18585412256 1.19943135161 Q = A^(5/3)S^(1/2)/(P^(5/3)n)
b= 0.8 y y= 1.00

Las dimensiones del canal quedan definidos como:

b= 0.80 m
y= 1.03 m
Z= 1.00
A= 1.88 m2 0.65905594406
P= 3.71 m
T= 2.86 m
f= 0.40 m
Bi= 0.60 m
Be= 0.60 m
V= 2.65 m/seg
F= 1.04

2.- Calcular las dimensiones de la alcantarilla empleando la tabla con la siguiente informacion:
Q= 5 m3/seg
vt = 1.06 m/seg
vc = 1.52 m/seg
O= 72 1.8288 m

3.- Calcular el area

A= 2.62677771418 m2

4.- Calcular la velocidad en el conducto aplicando la ecuacion de continuidad:

Q=AxV
V= 1.90347282643 m/s

5.- Calcular la carga de velocidad en la alcantarilla

 hv = 0.18466915397 m

6.- Calcular la elevacion del nivel de agua a la entrada de la alcantarilla

NAEA = Cota A + y

NAEA = 3346.286 m.s.n.m

7.- Calcular las cotas:

Cota B = NAEA - 1.5hv - D 3344.180 m.s.n.m
Cota F = Cota B + D + cobertura 3347.509 m.s.n.m
Cota E = Cota A + H 3346.686 m.s.n.m

8.- Calcular la longitud total de la alcantarilla.

L=2xZx(Cota F - Cota E) + ancho del camino+2(corona del cabezal)

L= 9.10 m

9.- Calcular caida en la tuberia:

∆z = L So

∆z = 0.0455 m

10.- Calcular Cota C:

Cota C = Cota B - ∆z

Cota C = 3344.135 m.s.n.m

11.- Calcular la pendiente de la linea de energia ^

Se = (Vxn/(R^(2/3)))^2 Area = 2.62677771418 m2

Perimetro = 5.74535808 m
Radio hidraulico 0.4572 m

Se = 0.00201623495

12.- Calcular hfe

hfe = L x Se 0.01834773803

13.- Calcular las perdidas asumidas hT1

hT1 = 1.5hv + hfe

hT1 = 0.29535146899 m

14.- Calcular el nivel del agua a la salida de la alcantarilla NASA:

NASA = NAEA - hT1

NASA = 3345.991 m.s.n.m

15.- Calcular la cota en D:

Cota D = NASA - y
 Cota D = 3344.961 m.s.n.m

16.- Calcular las longitudes de las transiciones:

L1 = 3D o 5' minimo 5.4864 m 5' = 1.524 m

L2 = 4D o 5' minimo 7.3152 m 5' = 1.524 m

Asumimos los valores siguientes:

L1 = 3D = 5.50 m

L2 = 4D = 7.30 m

17.- Calcular el talud de la transicion:

Z = L/(Elev A - Elev B)

Z= 8.4587920065

18.- Calcular las perdidas reales hT2 con la siguiente ecuacion:

0 . 0821(1+ K e ) 10 . 2907 n2 L
hT 2 =Q2 ( + 16 / 3 )
D4 D
Donde:
hT2 = Carga en m.
Ke = Coeficiente de perdidas a la entrada.
D = Diametro de la tuberia en m.
n = Coeficiente de rugosidad.
L = Longitud de la alcantarilla en m.
Q = Caudal en m3/seg

19.- Verificar que hT2 ≤ hT1

hT2 = 0.29358141879 m ≤ 0.29535146899 m Ok
