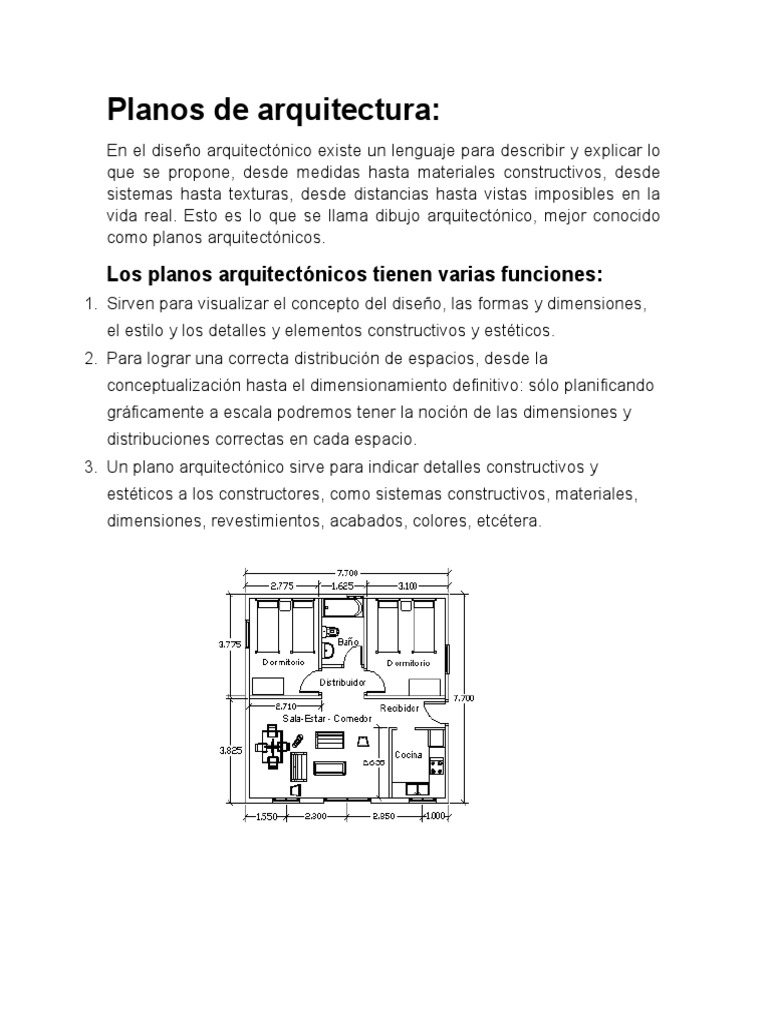

Planos de arquitectura:

En el diseño arquitectónico existe un lenguaje para describir y explicar lo

que se propone, desde medidas hasta materiales constructivos, desde
sistemas hasta texturas, desde distancias hasta vistas imposibles en la
vida real. Esto es lo que se llama dibujo arquitectónico, mejor conocido
como planos arquitectónicos.

Los planos arquitectónicos tienen varias funciones:

1. Sirven para visualizar el concepto del diseño, las formas y dimensiones,
el estilo y los detalles y elementos constructivos y estéticos.
2. Para lograr una correcta distribución de espacios, desde la
conceptualización hasta el dimensionamiento definitivo: sólo planificando
gráficamente a escala podremos tener la noción de las dimensiones y
distribuciones correctas en cada espacio.
3. Un plano arquitectónico sirve para indicar detalles constructivos y
estéticos a los constructores, como sistemas constructivos, materiales,
dimensiones, revestimientos, acabados, colores, etcétera.
 Planos estructurales:
Estamos ante uno de los planos de mayor importancia dado que en él
se representa el esqueleto de la casa. Sí, la estructura y dado que de ella
depende la propia viabilidad y seguridad del edificio conviene ser muy meticuloso
en los cálculos que harán posible este aspecto de la vivienda. Para su correcta
estimación se deben tener en cuenta detalles relacionados con el peso propio de
la casa, el tipo de terreno en el que se levantará o la respuesta sísmica de la
construcción.

La mayoría de las estructuras son de hormigón armado. En concreto, esta clase
de planos aportan la siguiente información:

 Tipo de cimentación.
 Detalles de encuentro entre vigas y pilares
 Profundidad de excavación.
 Pilares, ubicación y distancia entre ellos.
 Longitud de solape y arranque de pilares.
 Detalles de los estribos de cada modelo de pilar.
 Características de materiales a usar de acuerdo a la normativa exigida.
 Forjados.
 Detalles estructurales.
Plano de instalaciones sanitarias:
Es un dibujo técnico que contiene toda la información a detalle: tuberías
(diámetros, longitudes, recorridos) y accesorios que deben instalarse.
 Los planos para este tipo de instalaciones, deben mostrar el recorrido
para el ingreso del agua potable a distintos puntos de la casa y su
drenaje hacia afuera.
PLANTA DE RECORRIDO DE AGUAS NEGRAS Y GRISES:

En este dibujo técnico se puede ver claramente el recorrido para drenar

las aguas negras y grises de la vivienda. Aquí podemos ver el recorrido
para desechar las aguas desde los inodoros, lavamanos, fregadero y
demás instalaciones sanitarias. El esquema del recorrido de aguas negras
y grises, también se lleva a cabo sobre la planta arquitectónica (en
segundo plano).

PLANTA DE RECORRIDO DE AGUA POTABLE:

Para ingresar agua potable a una vivienda, es necesario instalar una red
de tuberías que conduzcan el vital líquido a través del piso y paredes. Así
pues, se esquematiza sobre una planta arquitectónica la ubicación
(diámetros y especificación) de todos los tubos.

Planos de instalaciones eléctricas:

Un plano de distribución eléctrica hace referencia a la representación
gráfica del esquema eléctrico de un determinado lugar. Dentro de él se
definen claramente todos los puntos y componentes relacionados a las
instalaciones eléctricas. Además de las interconexiones y materiales o
dispositivos utilizados.

Es importante mencionar que los sistemas eléctricos pueden ser

representados en uno o varios planos, y deben incluir símbolos
correspondientes a las instalaciones eléctricas.

Dentro de que es un plano de electricidad se incluye la siguiente

información:

 Ubicación del alumbrado interior y exterior.

 Tomas corrientes.
 Sistemas de comunicación.
 Conexiones presentes en las edificaciones.
 Apagadores eléctricos, bombillos o lámparas.
 Sistemas de tierra.
 Diagramas de control.
  Detalles de construcción y montaje eléctrico.

AutoCAD:
AutoCAD es un software CAD (Computer Aided Design). Es decir, se
trata de un software de diseño asistido por ordenador.

AutoCAD se trata de un programa diseñado específicamente para

la creación de planos. Sin embargo, gracias a sus modernas
versiones, AutoCAD incluye e concepto de espacio papel y espacio
modelo.

Asimismo, este se ha convertido también en el programa de

referencia en materia de diseño gráfico, diseño gráfico e interiorismo
y decoración de interiores.

Por otro AutoCAD permite modelar en 2 y 3D casi cualquier cosa que

te propongas gracias a su variedad de menús de dibujo, edición y
anotación. Desde planos detallados de una instalación eléctrica, hasta
el nuevo modelo de packaging de un producto, pasando por el diseño
de interiores de un espacio en concreto.
