EXPRESIÓN GRÁFICA

I SEMESTRE-INGENIERÍA INDUSTRIAL

AGOSTO-2022 PhD. ISABEL CRISTINA NIÑO CAMACHO

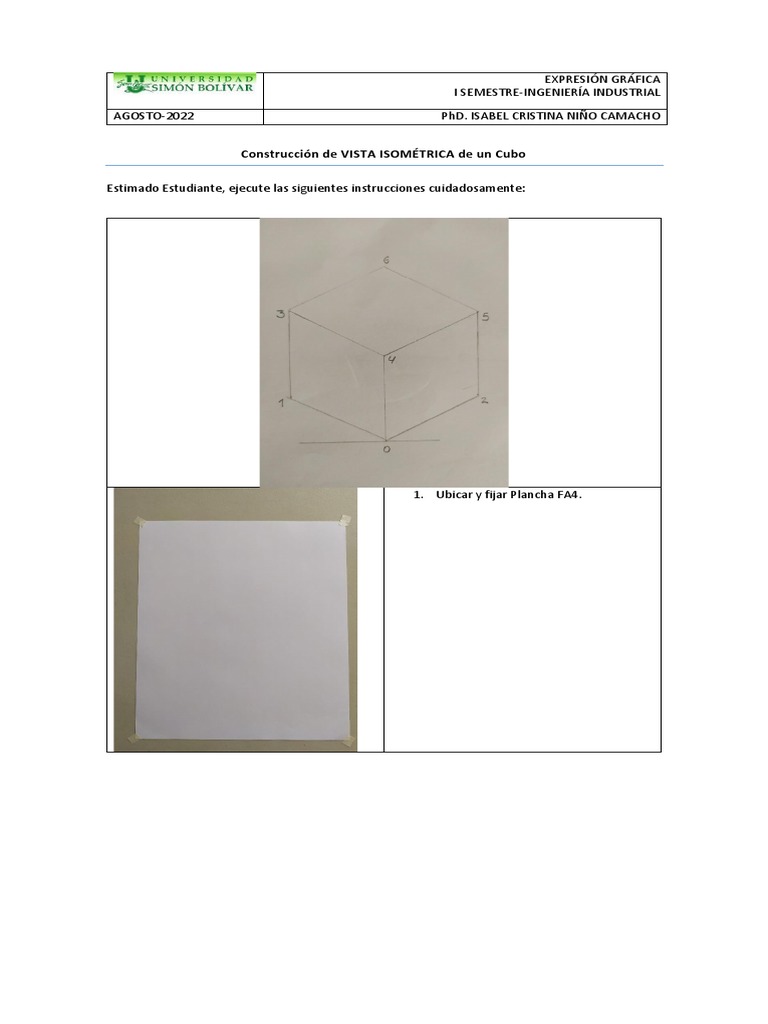

Construcción de VISTA ISOMÉTRICA de un Cubo

Estimado Estudiante, ejecute las siguientes instrucciones cuidadosamente:

1. Ubicar y fijar Plancha FA4.

2. Ubicar escuadras para trazar línea
horizontal.

3. Trazar línea horizontal.

4. Ubicar escuadra de 30° sobre la

horizontal, para trazar ancho del
sólido (0,1).
5. Repetir el paso 4. Ubicando la
escuadra en el otro extremo de la
línea horizontal, y trazar línea
correspondiente con la profundidad
del sólido (0,2).

6. Base del sólido (ancho y profundidad),

vista Isométrica.

7. Líneas a 30° (0,1) (0,2) con respecto a

la línea horizontal.
8. Trazar verticales correspondientes con
la altura del sólido, en los extremos de
las líneas de ancho y profundidad
(1,0,2).

9. ….continua paso 8.

10. Trazado de líneas correspondientes

con la altura del sólido (1,3) (0,4) (2,5).
11. Ubicar escuadra sobre la línea de
profundidad del sólido (0,2).

12. Posicionar la otra escuadra para guiar

el desplazamiento de la primera
escuadra.

13. Desplazar la escuadra de 60° hasta el

extremo de las dos líneas (0,4) (2,5)
correspondientes con la altura del
sólido y trazar una línea que las una
(4,5).
14. Seguir desplazando la escuadra de 60°,
hasta encontrar la otra línea vertical
(1,3) y trazar otra línea paralela (3,6).

15. Repetir el paso 11 para trazar las

líneas paralelas correspondientes con
el ancho de la pieza (0,1).

16. Repetir el paso 12 para trazar las

líneas paralelas correspondientes con
el ancho de la pieza (0,1).
17. Repetir el paso 13 para trazar las
líneas paralelas correspondientes con
el ancho de la pieza (3,4).

18. Repetir el paso 14 para trazar las

líneas paralelas correspondientes con
el ancho de la pieza (6,5).

19. Vista Isométrica de un cubo.
