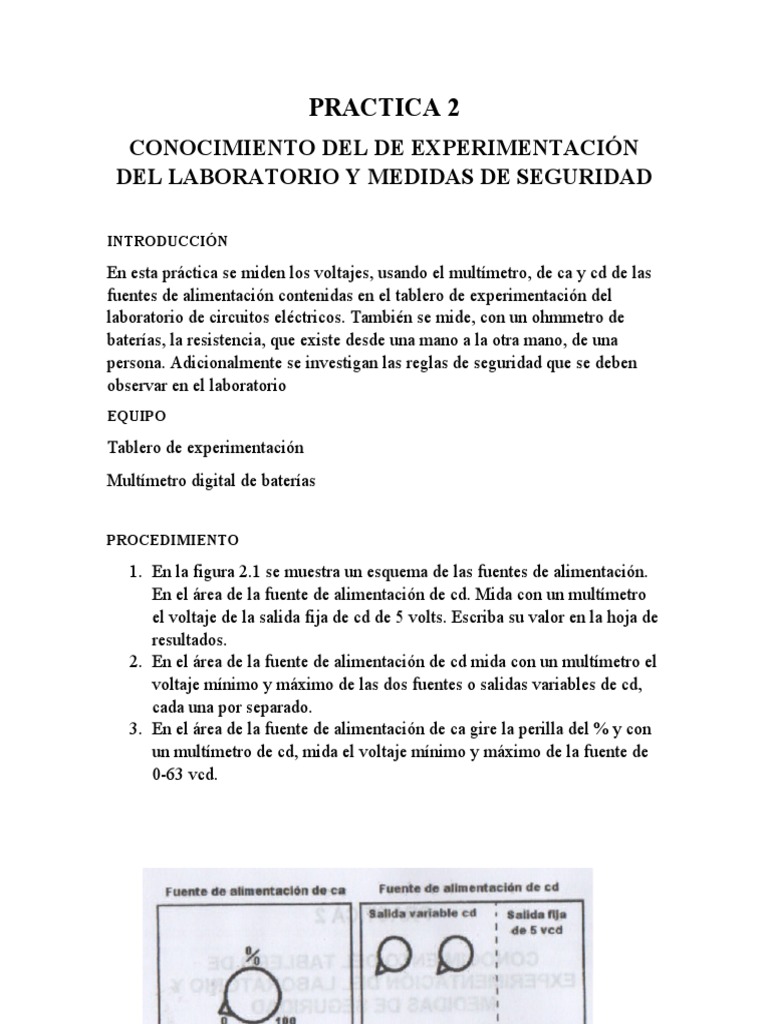

PRACTICA 2

CONOCIMIENTO DEL DE EXPERIMENTACIÓN

DEL LABORATORIO Y MEDIDAS DE SEGURIDAD

INTRODUCCIÓN

En esta práctica se miden los voltajes, usando el multímetro, de ca y cd de las

fuentes de alimentación contenidas en el tablero de experimentación del
laboratorio de circuitos eléctricos. También se mide, con un ohmmetro de
baterías, la resistencia, que existe desde una mano a la otra mano, de una
persona. Adicionalmente se investigan las reglas de seguridad que se deben
observar en el laboratorio
EQUIPO

Tablero de experimentación
Multímetro digital de baterías

PROCEDIMIENTO

1. En la figura 2.1 se muestra un esquema de las fuentes de alimentación.

En el área de la fuente de alimentación de cd. Mida con un multímetro
el voltaje de la salida fija de cd de 5 volts. Escriba su valor en la hoja de
resultados.
2. En el área de la fuente de alimentación de cd mida con un multímetro el
voltaje mínimo y máximo de las dos fuentes o salidas variables de cd,
cada una por separado.
3. En el área de la fuente de alimentación de ca gire la perilla del % y con
un multímetro de cd, mida el voltaje mínimo y máximo de la fuente de
0-63 vcd.
 Figura 2.1. Fuente de alimentación.
4. En el área de la fuente de alimentación de ca gire la perilla del % y con
un multímetro de ca, mida el voltaje mínimo y máximo de la fuente de
0-45 vca.
5. Use el multímetro (DE PILAS) como Ohmetro. Pida a una persona que
sujete con los dedos pulgares e índices de las dos manos las puntas de
prueba del ohmmetro. En la hoja de resultados escriba la lectura que
indica el ohmmetro.
6. Repita el procedimiento 5 con otras 4 personas.
ANÁLISIS

1. Si el ohmmetro está alimentando con una batería de 9 volts ¿cuál es la

corriente que circula por cada una de las personas? use los resultados
de los procedimientos 5 y 6.
2. ¿cómo es el efecto de esta corriente en el cuerpo humano? con
respecto a la tabla de “efectos de varios niveles de corriente en el
cuerpo humano”.
3. Investigue y escriba 10 reglas de seguridad que se deben observar en
el laboratorio.

HOJA DE RESULTADOS
PROCEDIMIENTOS
 1. El voltaje es 5.43 volts cd.
2. El voltaje mínimo de la fuente 1
es 1.3 volts cd.
El voltaje máximo de la fuente 1
es 28.6 volts cd.
El voltaje mínimo de la fuente 2
es 1.4 volts cd.
El voltaje máximo de la fuente 2
es 68.64 volts cd.

3. El voltaje mínimo es 1.9 volts cd.

El voltaje máximo es 69.47 volts cd.

4. El voltaje mínimo es 0.0 volts ca.

El voltaje máximo es 23.0 volts ca.
5 y 6.
Persona 1 0.88 Ohms
Persona 2 0.70 Ohms
Persona 3 0.71 Ohms
Persona 4 0.90 Ohms
Persona 5 0.68 Ohms

EVIDENCIAS
Conclusiones
