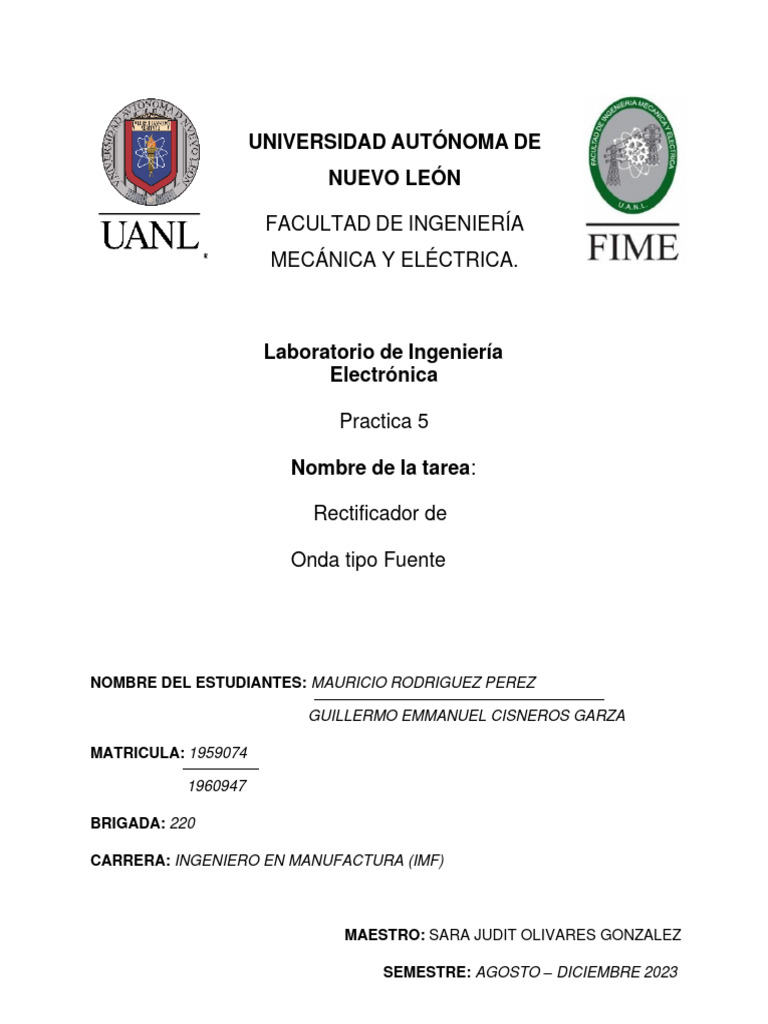

UNIVERSIDAD AUTÓNOMA DE
NUEVO LEÓN
FACULTAD DE INGENIERÍA
MECÁNICA Y ELÉCTRICA.
Laboratorio de Ingeniería
Electrónica
Practica 5
Nombre de la tarea:
Rectificador de
Onda tipo Fuente
NOMBRE DEL ESTUDIANTES: MAURICIO RODRIGUEZ PEREZ
GUILLERMO EMMANUEL CISNEROS GARZA
MATRICULA: 1959074
1960947
BRIGADA: 220
CARRERA: INGENIERO EN MANUFACTURA (IMF)
MAESTRO: SARA JUDIT OLIVARES GONZALEZ
SEMESTRE: AGOSTO – DICIEMBRE 2023
Experimento 5
Rectificador de onda completa tipo puente
Objetivo.
• Observar y medir las formas de onda de voltaje presente en un circuito rectificador de onda
completa tipo puente.
• Medir voltajes pico-pico en el osciloscopio.
• Medir voltajes rms (VCA) en el multímetro.
• Obtener la curva de regulación de una fuente no regulada.
• Obtener la curva de rizado de una fuente no regulada.
• Obtener y medir la corriente de pico repetitiva en los diodos.
• Observar el efecto que produce la modificación del valor del capacitor del filtro.
Lista de Material.
1 Cinta de aislar. (Para cubrir las conexiones del transformador a la clavija)
1 Transformador 120/12 VCA con capacidad de 1 Amp. o más.
1 Clavija. (Para la conexión del transformador al contacto de voltaje de 120VcA)
4 Diodos 1N4148. (Descargar hoja de especificaciones de la página del fabricante y verificar
la corriente máxima de conducción y el voltaje pico inverso, PIV)
2 Capacitores electrolíticos de 330F, de 50V o más.
1 Resistencia de 1 de 3W o mayor. (Se puede hacer el cálculo de potencia, antes de comprarla,
si utilizas una resistencia de baja potencia es probable que se queme)
10 Resistencias de 100 de 3W o mayor. (Se puede hacer el cálculo de potencia antes de
comprarlas, recuerda que usar componentes con una potencia no adecuada, se pueden
quemar los componentes)
Nota: Recuerda que entre más potencia soporte el dispositivo, más grande es su volumen y el
calibre de sus terminales. A mayor potencia en el circuito, más calor será disipado a través
de las resistencias. (Precaución: las resistencias pudieran calentarse)
Equipo
1 Osciloscopio.
1 Multímetro digital.
Teoría Preliminar.
La señal rectificada de onda completa se puede observar en el osciloscopio en el modo de C.D.,
conectando la punta del canal 1 (CH1) entre los puntos O y G, siempre y cuando la carga esté
conectada y el capacitor desconectado (Figura 12).
Figura 12 Circuito simulado en Multisim 14®, (Instruments, 2017) donde se muestra en el osciloscopio la forma
de onda a la salida del rectificador tipo puente y el voltaje máximo, sin capacitor.
Si el capacitor se conecta, la señal pulsante se filtra, obteniéndose un rizado cuya amplitud es
función directa de la corriente de carga e inversa al valor del capacitor. El rizado puede
observarse en el osciloscopio en el modo de C.A.(Figura 13)
Figura 13 Circuito simulado en Multisim 14® (Instruments, 2017), donde se muestra en el osciloscopio la forma
de onda del voltaje de rizo, pico-pico, a la salida del rectificador tipo puente con capacitor.
La resistencia de 1 tiene un valor prácticamente despreciable y su propósito es monitorear la
corriente en los diodos. La caída de voltaje entre los puntos A y B es proporcional a dicha
corriente. Por lo tanto, la magnitud de dicha corriente es elevada, esta resistencia deberá ser
por lo menos de 2 watts. (Calcular la corriente y potencia consumida por la resistencia) y
probablemente se calentará (Precaución).
Procedimiento
1.- Implementar el circuito de la Figura 14. La carga es un arreglo de resistencias de 100 y al iniciar
las mediciones el capacitor tiene un valor de 330F, y al final de 660F al conectar los dos en paralelo.
2.- Verificar las conexiones de las resistencias, desconectando el puente entre los puntos O y O1
y el puente entre los puntos G y G1 y conectando el multímetro como Óhmetro, debe marcar
un valor entre 900 y 1100 . En caso de no tener este valor en el multímetro, verifica las
conexiones entre las resistencias.
3.-Conectar de nuevo los puentes entre los puntos O y O1, G1 y G, conecta el multímetro entre
los puntos O y G, en modo de voltaje de CD (Las puntas de medición quedarán en paralelo la
carga, verifica que la polarización del circuito coincida con la del multímetro, de no serlo, el
valor del voltaje será negativo).
4.-Ajustar escalas adecuadas en el Osciloscopio.
5.- Conectar al osciloscopio en los puntos O y G (En paralelo con la carga y multímetro). De la
siguiente manera:
O a la entrada del canal 1 (CH 1).
G al común del osciloscopio.
6.- Ajustar los controles del osciloscopio para operar inicialmente en:
Modo de C.D.
2 o 5 mV/div.
5 ms/div. (La escala de tiempo debe ajustarse de acuerdo al periodo de la señal a
1 1
medir, en este caso la frecuencia es de 60 Hz, por lo que el periodo: T = , T = ,
f
T=0.016 seg.)
Línea (LINE), como fuente de disparo (SOURCE) en caso de estar usando un osciloscopio
analógico.
7.- Observar la forma de onda de la señal rectificada. Toma lectura del voltaje máximo en el
osciloscopio.
Vm= 15.377v
8.-Graficar de la forma de onda rectificada a la salida del puente de diodos.
9.- Con el multímetro digital mide el voltaje de C.D. de salida.
VCD= 9.379v
10.- Conectar un solo capacitor (330F) como filtro y efectuar las mediciones de voltaje de
salida (𝑽𝟎) y de voltaje de rizo (𝑽𝒓), llenar la Tabla 5.
Medir 𝑽𝟎 con multímetro digital con la selección de volts de C.D. y
𝑽𝒓 medirlo en el osciloscopio en modo de C.A. en una escala adecuada (En el rango de mili
Volts).
11.-Tomar una foto a la pantalla del osciloscopio y al multímetro por cada valor de RL (Esto
es opcional, consúltalo con tu profesor) (Recuerda ajustar la escala de voltaje en cada medición
Tabla 5 Valores de Vr y Vo para una carga variable.
(No olvides colocar un puente cada vez que retires una resistencia, para cerrar el circuito y fluya la corriente.)
12.- Conectar los dos capacitores electrolíticos en paralelo y observa que sucede en el voltaje de
rizo (Toma una fotografía a la pantalla del osciloscopio). Tomar valores:
Al terminar
desconectar el capacitor que agregaste.
13.- Conectar al osciloscopio solamente los siguientes puntos de prueba.
A al canal 1 (CH1).
B al común del osciloscopio del canal 1 (CH1).
14.- Observar (toma una fotografía de la pantalla del osciloscopio) y toma lectura del valor
del voltaje de pico repetitivo en los diodos.
IPR=80.1mA
15.- Registrar la siguiente información:
TRABAJO ELABORADO
REPORTE.
1.- En los pasos 5 y 6 mediste los valores de los voltajes de salida máximo y de C.D.
Determine elvalor teórico del voltaje de C.D. (Consulta el libro de texto, Boylestad, 10ª edición,
capítulo 2)
𝟐𝑽𝒎
𝑽𝑪𝑫 =
𝝅
VCD = 9.789
2.- Con los datos de la Tabla 5, obtener la curva de regulación de la fuente.
