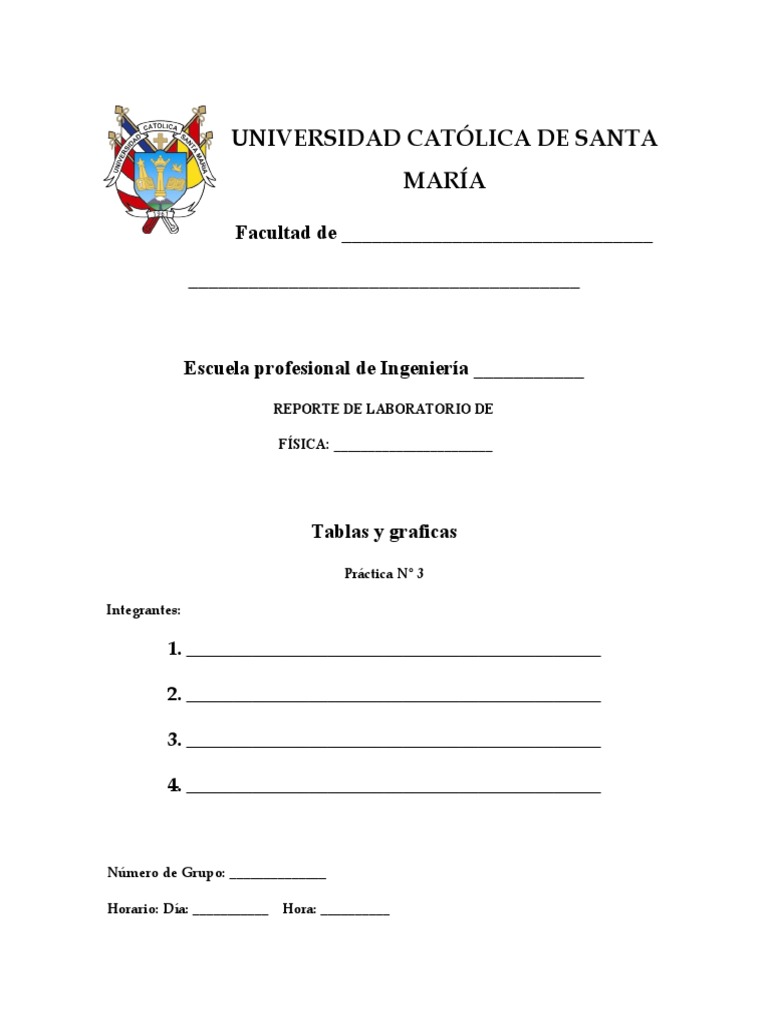

UNIVERSIDAD CATÓLICA DE SANTA
MARÍA
Facultad de _______________________________
_______________________________________
Escuela profesional de Ingeniería ___________
REPORTE DE LABORATORIO DE
FÍSICA: _______________________
Tablas y graficas
Práctica N° 3
Integrantes:
1. ____________________________________________
2. ____________________________________________
3. ____________________________________________
4. ____________________________________________
Número de Grupo: ______________
Horario: Día: ___________ Hora: __________
Laboratorio de Física Física UCSM
Practica Nro. 3
TABLAS Y GRAFICAS
A. Competencia
Identifica y comprende los conceptos relacionados a tablas y graficas, respetando las normas
establecidas con responsabilidad y seguridad.
B. Teoría
Tabla
Es un cuadro que consta de un diseño de filas y columnas. En la primera fila se indica la lectura y
magnitudes medidas o calculadas que tiene como encabezado de cada columna.
Variable Variable
Independiente dependiente
Lectura x (unidad) y (unidad)
1 x1 x1 y1 y1
2 x2 x2 y2 y2
3 x3 x3 y3 y3
. . .
. . .
N xn xn yn yn
Donde cada dato xi , yi tiene escrito su error o incertidumbre xi y yi (i =1,2,3...n) si estos son
diferentes entre sí. Si las incertidumbres fueran iguales estas se escriben en el encabezado.
Como TÍTULO se coloca una frase pequeña que resume y muestra el contenido de la tabla.
Además, toda tabla tiene que ser numerada como Tabla 5, tabla 5.1, etc.
Grafica
Es un diagrama que usa líneas, círculos, barras o alguna otra forma geométrica para representar
datos tabulados, brindando información fácil de analizar para ser valorada, proporcionando
características de las variables, lo que nos permite comparar los resultados experimentales con una
curva teórica
1
Laboratorio de Física Física UCSM
(Titulo) Gráfico 1: Y en función de X
Comentario: la gráfica muestra una relación lineal entre las variables Y-X cuyo valor de
proporcionalidad es B
Ajuste de la curva por regresión lineal
Si en una gráfica se observa que la mayoría de puntos forman una línea, se puede calcular
la pendiente considerando dos puntos de la gráfica un punto con coordenadas (x 1 ,y1) y el
otro (x2, y2). El valor de la pendiente B está dado por:
y 2− y 1 ∆ y
B= = ( 1)
x 2−x 1 ∆ x
Este método es de aplicación rápida ya que el valor obtenido de la pendiente es
aproximadamente el valor real, por lo que la ecuación (1) puede considerarse como un
método de comprobación por su aproximación. Si por el contrario deseamos una mayor
precisión se debe realizar un ajuste por regresión lineal.
Si el grafico tiene tendencia a una función lineal (como la distancia recorrida por un móvil a
velocidad constante en función del tiempo), el comportamiento lineal nos permite afirmar
que los datos obedecen a una ecuación del tipo
y= A +Bx (2)
Donde y es la variable dependiente y x la independiente, A intercepto (con la vertical) y B la
pendiente de la recta.
Los valores de A y B se calculan en función de los datos (x, y) mediante las ecuaciones.
∑ x 2i ∑ y i −∑ x i ∑ x i y i n ∑ x i y i −∑ x i ∑ y i
A= 2
B= 2
n ∑ x 2i −(∑ x i ) n ∑ x 2i −( ∑ x i )
2
Laboratorio de Física Física UCSM
C. Materiales
Regla
Cuaderno anillado
Calculadora
D. procedimiento experimental
1. Disponga el espiral sin retirar del cuaderno. Con ayuda de una regla medir la distancia cada 3
espiras (acumulando) y consignar los datos en la tabla 1.
2. Ponga un título a la tabla………
Incertidumbre de la regla utilizada: δd =± ....cm
Incertidumbre del número de espiras: δN =± … espira
Tabla 1: ……………………………………………………………………………
Lectur Ni (d i ¿distanci 2
Ni (N i )(d i)
a (espiras) a ( cm)
1
2
3
4
5
6
7
8
∑
E. Análisis de datos
1.Utilice los datos de la tabla 1, y establezca la variable física dependiente ……………………………y
la variable física independiente…………………… …………………………….
2.Realice una gráfica de la variable dependiente en función de la independiente. Complete la gráfica
(título, comentario,…..)
3
Laboratorio de Física Física UCSM
3.Observe la disposición de los datos en los gráficos obtenidos, determine si debe hacer una
regresión lineal. En caso de ser necesario, determine el intercepto y la pendiente del gráfico
correspondiente.
4. Escriba la ecuación de regresión lineal.
………………………………………………………………………………………………………………
5. Utilizando la ecuación de regresión lineal, trace la recta en la gráfica, especifique los puntos
experimentales. (papel milimetrado adjunto)
4
Laboratorio de Física Física UCSM
F. comparación y evaluación
1. ¿Qué comportamiento tiene gráfica? Explique y fundamente.
2. ¿Qué representa la pendiente gráfica?
5
Laboratorio de Física Física UCSM
G. Conclusiones (anote tres conclusiones referidas a la práctica)
H. Cuestionario final:
1) En el siguiente ejemplo realice la gráfica y calcule la ecuación de la recta.
En cierto experimento, un móvil se desplaza sobre una superficie horizontal lisa. Se mide la
posición del móvil cada 2 segundos con un cronómetro de 0.1s de incertidumbre. La menor
división de la regla utilizada es 0,001 m. Los resultados experimentales de las posiciones
para cada tiempo son registrados en la tabla 1. ¿Cuál es la rapidez del móvil?
Tabla 1: Movimiento de un Móvil
Lecturas t ( 0.1 s) x ( 0.1 cm)
1 2.0 10.0
2 4.0 14.0
3 6.0 21.0
4 8.0 24.0
5 10.0 30.0
6 12.0 33.0
H. Bibliografía:
