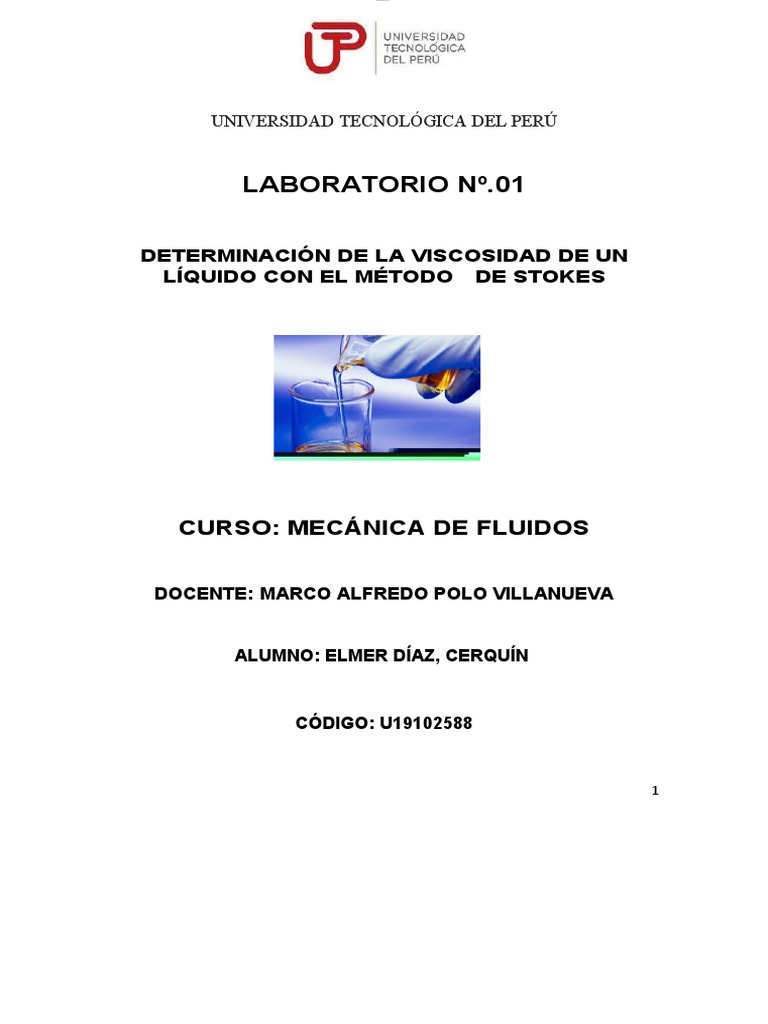

UNIVERSIDAD TECNOLÓGICA DEL PERÚ

LABORATORIO Nº.01

DETERMINACIÓN DE LA VISCOSIDAD DE UN
LÍQUIDO CON EL MÉTODO DE STOKES

CURSO: MECÁNICA DE FLUIDOS

DOCENTE: MARCO ALFREDO POLO VILLANUEVA

ALUMNO: ELMER DÍAZ, CERQUÍN

CÓDIGO: U19102588

1
 lOMoARcPSD|10301072

ÍNDICE

1. INTRODUCCIÓN.......................................................................................................3
2. OBJETIVOS...............................................................................................................4
2.1. OBJETIVO GENERAL.......................................................................................4
2.2. OBJETIVOS ESPECIFICOS.............................................................................4
3. MATERIALES Y EQUIPOS NECESARIOS......................................................5
3.1. VISCOSIMETRO (MODELO:H410, TECQUIPMENT).................................5
3.2. CRONOMETRO..................................................................................................5
3.3. REGLA.................................................................................................................6
3.4. VERNIER..............................................................................................................6
3.5. ESFERA DE NYLON.........................................................................................6
4. MARCO TEÓRICO....................................................................................................6
4.1. Densidad de fluidos y viscosidad................................................................7
4.1.1 Viscosidad dinámica o absoluta (µ)......................................................7
4.1.2 Viscosidad cinemática (v).......................................................................7
4.2. Temperatura y viscosidad..............................................................................8
4.3. Valores típicos de densidad de fluidos y viscosidad a 20°C................8
4.4. Numero de Reynolds.......................................................................................8
4.5. Velocidad terminal............................................................................................9
4.6. Ecuaciones de Stokes y la Fuerza de arrastre (Re<0.1)......................10
4.7. Ecuación de Stokes........................................................................................11
4.8. Ecuaciones de Oseen´s (Re=0.2-5)............................................................12
4.9. Condiciones para la ecuación de Ossen´s..............................................12
4.10. Ecuaciones para el numero de Reynolds más altos (Re=5-850).....12
4.11. Corrección de velocidad (Vcorr).............................................................. 13
4.12. Coeficiente de arrastre................................................................................13
5. PROCEDIMIENTO..................................................................................................15
6. Algunas recomendaciones a tomar en cuenta al proceder.......................16
7. RESULTADOS.........................................................................................................17
8. CONCLUSIONES....................................................................................................19

9. RECOMENDACIONES.......................................................................................20
10. BIBLIOGRAFIA..................................................................................................21
 lOMoARcPSD|10301072

INTRODUCCIÓN

Los fluidos en movimiento presentan una característica que es la tendencia a la

oposición hacia sus flujos ante la aplicación de alguna fuerza, esta característica es
llamada viscosidad, esto importante ya que el estudio de esta propiedad nos permite
conocer los cálculos de flujo de líquidos, los coeficientes de transferencia de calor, etc.

El aparato de viscosidad y arrastre de partículas es un simple viscosímetro de esfera

descendente. La unidad independiente sostiene dos tubos de vidrio rellenos con los
fluidos de prueba, para comparaciones y para minimizar el drenaje y el llenado de los
fluidos después de la experimentación. La placa posterior tiene una luz de fondo de bajo
voltaje para que los estudiantes puedan ver fácilmente las esferas de prueba a través del
fluido.

En el presente informe veremos la importancia de emplear correctamente el método de

Stokes para determinar la viscosidad del agua, para ello se buscan los tiempos
aproximados de caída libre de las esferas entre determinadas distancias. El
procedimiento de la implementación de Stokes sirve para hallar la viscosidad de un
fluido, este hecho es importante para determinar la viscosidad aproximada de un fluido
con impurezas, esto es aplicable a los procesos de sedimentación por gravedad de
pequeñas partículas y organismos en medio acuáticos. En el laboratorio queremos
confirmar la eficiencia del método de Stokes.

3
 lOMoARcPSD|10301072

OBJETIVOS

1. OBJETIVO GENERAL

Analizar la viscosidad del fluido a evaluar, comparándolo luego con los

determinados científicamente y que están adjuntados en artículos científicos.

2. OBJETIVOS ESPECIFICOS

• Determinar el coeficiente de viscosidad dinámica de un fluido (agua)

usando las ecuaciones y el método de Stokes.
• Caracterizar el movimiento de los cuerpos en el seno de un fluido viscoso.

• Diferenciar las piezas a utilizar, así como conocer el funcionamiento del

viscosímetro.
• Hallar las propiedades de los fluidos del estudio.
• Determinar el porcentaje de error de una viscosidad experimental con la teórica.

4
 lOMoARcPSD|10301072

MATERIALES Y EQUIPOS NECESARIOS

1. VISCOSIMETRO (MODELO:H410, TECQUIPMENT)

Un viscómetro es un instrumento empleado para medir la viscosidad y algunos

otros parámetros de flujo de un fluido. Fue Isaac Newton el primero en sugerir una
fórmula para medir la viscosidad de los fluidos, postuló que dicha fuerza
correspondía al producto del área superficial del líquido por el gradiente de
velocidad, además de producto de un coeficiente de viscosidad. En 1884 Jean
Leonard Marie Poiseuille mejoró la técnica estudiando el movimiento de líquidos
en tuberías.

Las pipetas de cristal pueden llegar a tener una reproducibilidad de un 0,1% bajo
condiciones ideales, lo que significa que puede sumergirse en un baño no
diseñado inicialmente para la medida de la viscosidad, con altos contenidos de
sólidos, o muy viscosos. Los viscosímetros tienen una base teórica que, en un
principio, garantiza poder medir la viscosidad de cualquier fluido debido a la
resistencia que sus fuerzas moleculares generan ante diferentes procesos, como la
rotación de palas o escurrir por un orificio de una medida controlada. No obstante,
es imposible emplearlos con precisión en la determinación de la viscosidad de los
fluidos no- newtonianos, lo cual es un problema ya que la mayoría de los líquidos
interesantes tienden a comportarse como fluidos no- newtonianos. Hay métodos
estándares internacionales para realizar medidas con un instrumento capilar, tales
como el ASTM D445.

5
 lOMoARcPSD|10301072

2. CRONOMETRO

El cronómetro es un reloj cuya precisión ha sido comprobada y certificada por

algún instituto o centro de control de precisión que se emplea para medir
fracciones de tiempo muy pequeñas.

3.REGLA

4.VERNIER

5.ESFERA DE NYLON

6
 lOMoARcPSD|10301072

MARCO TEÓRICO

Cuando un fluido interactúa con otro medio fluido o sólido aparece un efecto físico
importante que es aplicado en diversas actividades ingenieriles.

Este efecto físico se denomina esfuerzo cortante y está ligado a una propiedad del fluido
llamado viscosidad.

La viscosidad es una propiedad del fluido que hace que ésta se adhiera a otro medio
oponiéndose al movimiento, producto de esta adherencia se origina el arrastre y que a
vez produce la pérdida de energía sobre su adherencia, esta pérdida de energía puede ser
medida en forma de calor o presión.

A) Densidad de fluidos y viscosidad

La densidad () es una medida de la masa por unidad de volumen de fluido. Donde la
masa de fluido aumenta a pesar de que su volumen sigue siendo el mismo, entonces
tiene una mayor densidad. La densidad de algunos fluidos cambia con la temperatura.

Generalmente, las temperaturas más altas reducen la densidad del fluido.

La viscosidad es una medida de la resistencia de un fluido. Los fluidos de baja

viscosidad (como el agua) fluyen fácilmente. Los fluidos de alta viscosidad (como la
miel o el aceite) fluyen con menos facilidad.

Hay dos medidas relacionadas de viscosidad:

1.1 Viscosidad dinámica o absoluta (µ).

Este valor se denomina a menudo viscosidad simple. Es la medida básica de la
viscosidad en 𝑃𝑃∙𝑃 (Pascales por segundo).

1.2 Viscosidad cinemática (v).

Esta es la relación entre la viscosidad dinámica y la densidad, o "flujo resistivo bajo la
influencia de la gravedad". Se mide en 𝑃2∙𝑃 (metros cuadrados por segundo) o a veces
en Centistokes (cSt).

7
 lOMoARcPSD|10301072

μ
v = … (1)
ρ

B) Temperatura y viscosidad.
La temperatura afecta a la viscosidad en la mayoría de los fluidos. Por ejemplo, para una
viscosidad dinámica del agua de 0.0013 𝑃𝑃∙𝑃 le corresponde una temperatura de 10°C y
para una viscosidad de 0.00028 𝑃𝑃∙𝑃 le corresponde una temperatura de 100°C
aproximadamente.

Esto puede funcionar bien para el aceite del motor de combustión, que también tiene
menor viscosidad con el aumento de la temperatura. Sin embargo, puede ser un
problema cuando el motor está frío y la viscosidad del aceite ha aumentado, por lo que
no fluye alrededor del motor tan fácilmente en el arranque.

C) Valores típicos de densidad de fluidos y viscosidad a 20°C.

Tabla 1: Valores de densidad y viscosidad

Viscosidad
Fluido Densidad Viscosidad Viscosidad
cinemática v
dinámica cinemática v(cSt)
(m2.s)

agua limpia 998.2 0.001002 0.000001004 1.004

Nota: Estos datos varían respecto al tiempo y composición química de fluido.

D) Numero de Reynolds.

Durante el siglo XIX, un físico irlandés, Osborne Reynolds experimentó con el flujo de
fluidos. Cuyos experimentos lo llevaron a crear una ecuación que ayuda a simplificar
las variables en muchas ecuaciones de dinámica de fluidos:

ρ∗u∗D
ℜ= … (2)
μ

8
 lOMoARcPSD|10301072

O como se muestra en algunos libros o textos:

u∗D
ℜ= … (3 )
v

En los experimentos de Reynolds, el valor de D representa el diámetro de una tubería a

través de la cual el fluido fluye a una velocidad u. En el equipo de “Arrastre de
partículas” (H410) se puede sustituir directamente por el diámetro de la esfera que pasa
a través del fluido a una velocidad terminal, por lo que la ecuación de Reynolds (2) se
convierte en:

ρ f ∗V ∗

ℜ= … (4 )
t Ds

La ecuación debe mostrar cualquier viscosidad dada, velocidades más bajas, densidades
de fluidos o diámetros pequeños de las esferas darán un número de Reynolds más
bajo. Alternativamente, cuando todos los demás factores permanecen constantes, un
fluido de viscosidad más alto también dará un número de Reynolds más bajo.

F) Velocidad terminal.
Cuando un objeto se mueve a lo largo de un fluido y su velocidad se vuelve constante
debido a la relación entre el arrastre debido a las propiedades del fluido y la fuerza que
empuja el objeto, entonces ha alcanzado su velocidad terminal. Cuando un objeto se
mueve verticalmente hacia abajo a través de un fluido con una fuerza (Fg) debido a la
gravedad, alcanza la velocidad terminal cuando la fuerza de arrastre por fricción (Fd)
del fluido es igual a la fuerza de la gravedad.

9
 lOMoARcPSD|10301072

H) Ecuaciones de Stokes y la Fuerza de arrastre (Re<0.1).

En el siglo XIX, otro físico irlandés, Sir George Stokes, experimentó con la dinámica de
fluidos, dando su nombre a las unidades de viscosidad cinemática. Creó una expresión
para calcular la fuerza de arrastre por fricción en pequeñas esferas que pasan a través de
fluidos:

Fd =6∗π∗r∗Vt∗μó F d =3∗π∗Ds∗Vt∗μ …(5 )

Esto muestra que la fuerza de arrastre por fricción (𝑃𝑃) es directamente proporcional al
radio (r) o el diámetro de la esfera (𝑃𝑃), a la viscosidad del fluido (𝑃) y a la velocidad
relativa de la esfera con respecto al fluido (𝑃𝑃).

La fuerza descendente (𝑃𝑃) no está simplemente vinculada a la acción de la gravedad en

la esfera que cae, también es debido al peso de la esfera en el fluido y la fuerza de
resistencia causada por el flujo alrededor de la esfera.

A la velocidad terminal, la fuerza descendente también se puede predecir, utilizando:

4 3

Fg= ∗( ρs−ρf )∗π∗g∗r … (6 )

3

10
 lOMoARcPSD|10301072

Desde las ecuaciones 5 y 6, a la velocidad terminal, 𝑃𝑃 = 𝑃𝑃, por lo tanto:

4
6∗π∗r∗V ∗μ= ∗( ρ −ρ )∗π∗g∗r3 …(7 )
t s f
3

Lo que simplifica:
2
∗ (ρ − ρ ρf )
V =9
s f
∗g∗r ó V
2
s2 ρs− ∗g …( 8)
= D

(
t
μ t
18 μ

A partir de esto, se puede reorganizar de esta manera:

2
ρ ρ
∗( s − f 2 s s ρf )
∗g∗r ó μ= D −( ρ
2
μ= 9 ∗g… (9)

Vt 18 V t

Debido a la densidad relativa del líquido, las pequeñas esferas alcanzan la velocidad
terminal en unos pocos centímetros, incluso en fluidos de baja viscosidad como el agua.
Los experimentos permiten una breve caída de 150 mm a 200 mm en el fluido antes de
medir la velocidad, por lo que puede estar seguro de que la esfera ya está en velocidad
terminal durante sus mediciones.

Ecuación de Stokes.

La ecuación de Stokes solo funciona con precisión bajo determinados supuestos y

condiciones:

1. La esfera es rígida.
2. La esfera es pequeña en comparación con el volumen de líquido que pasa a
través del fluido que atraviesa.
3. No hay deslizamiento entre la esfera y el fluido.
4. Las fuerzas inerciales en las partículas de fluidos son muy
pequeñas en comparación con las fuerzas viscosas.
5. Número de Reynolds: Muy bajo (menos de 0,1).

Para el aparato H410, se puede utilizar la ecuación 10 con su velocidad calculada

(después de la corrección) para confirmar si puede utilizar las ecuaciones de Stokes para
encontrar viscosidad, arrastre, número de Reynolds y coeficiente de arrastre.

11
 lOMoARcPSD|10301072

(
g Ds 0.5

90 ∗( ρs −ρ f
V t∈ …(10 )
)
ρ f

Ecuaciones de Oseen´s (Re=0.2-5).

A principios del siglo XX, un físico sueco Carl Oseen experimentó con un flujo viscoso
en pequeños números Reynolds. Identificó una ecuación más precisa para la viscosidad
de los números de Reynolds entre aproximadamente 0,2 y 5, al permitir la "aceleración
convectiva", dando:
2
ρ ρ
9 ∗( s− f ∗g∗r2 −3 D V ρf ) 3
μ= s
D 2(ρ
s
∗g− D V …(11)
s tó −
μ=
Vt 16 18V t 16 s t

Además, para la fuerza de arrastre de fricción:

3V t
F =3∗π∗D ∗V ∗μ∗(1+ ) …(12)
d s t
16 μ

Condiciones para la ecuación de Ossen´s.

Estas se utilizan en lugar de las ecuaciones de Stokes para una mayor precisión cuando
el número de Reynolds está entre 0,2 y 5. Para el aparato H410, se puede utilizar la
ecuación 10 con la velocidad calculada (después de la corrección) para confirmar si es
factible utilizar las ecuaciones de Oseens, con el fin de encontrar la viscosidad, el
arrastre, el número de Reynolds y el coeficiente de arrastre.
0.5
gD 40
D g 0.5

s f s f
90 279
∈V t ∈ … (13)
∗ρ( fρ ∗ ρ ) ρ∗f ρ −ρ

( ) ( )
s s
( )

Ecuaciones para el numero de Reynolds más altos (Re=5-850).

12
 lOMoARcPSD|10301072

Las ecuaciones para números Reynolds más altos utilizan expresiones de tercer orden
incompletas. Son muy complejos de usar en relación con la ventaja de las precisiones
ligeramente mejoradas. Adicionalmente, en el uso práctico, no se podría encontrar una
combinación de esfera y fluido que supere los números de Reynolds mayores a 100.

Corrección de velocidad (Vcorr).

Como se mostró anteriormente, Stokes y otra teoría del flujo viscoso se aplica a esferas
pequeñas en volúmenes comparativamente grandes de líquido. Los libros de texto
indican que el diámetro del recipiente contenedor debe ser 100 veces mayor que el de la
esfera que cae, lo que no sería práctico para la mayoría de las pruebas. Esta proporción
debería permitir que el fluido se expanda libremente alrededor del objeto que cae. Sin
embargo, en un tubo de vidrio, el fluido no puede expandirse libremente tan bien
como se desearía, éste se encuentra restringido ligeramente por el diámetro interno del
tubo, esto 'artificialmente' reduce la velocidad. Un tubo más estrecho o una muestra de
mayor diámetro aumenta el efecto, al igual que la distancia a la que se aplica la
restricción. Para corregir este problema, se puede multiplicar la velocidad media de los
experimentos por un factor de corrección que incluya el diámetro de la esfera y las
dimensiones del tubo. Esto le dará el valor corregido para la velocidad (𝑃𝑃𝑃𝑃𝑃 ) y un
valor más preciso para 𝑃𝑃, según la ecuación 14:

V =V 2.105∗Ds
1.95∗D … (14 )
1+ s
+

corr m
( D
p
l )
Coeficiente de arrastre.

Esta es una cantidad adimensional que representa el arrastre en las formas de una
determinada área frontal en el que se mueve un determinado fluido. Al igual que el
valor de la fuerza de arrastre, un coeficiente de arrastre más bajo indica que la forma se
mueve a través del fluido con mayor facilidad que si tuviera un coeficiente de arrastre
alto. Sin embargo, la fuerza de arrastre es

13
 lOMoARcPSD|10301072

única para una combinación dada de esfera y fluido, mientras que el coeficiente de
arrastre ayuda a comparar el arrastre entre diferentes formas de un área frontal dada.
Cuanto más suave o estilizada sea la forma, menor será su coeficiente de arrastre. La
figura 2 muestra una comparación de coeficientes de arrastre para diferentes formas de
la misma área frontal que se mueve a través de un determinado fluido.

El uso del número de Reynolds para cualquier combinación dada de esfera y fluido
ayuda a simplificar el cálculo del coeficiente de arrastre, como se muestra en la Tabla
2:

Tabla 2: coeficientes de arrastre para diferentes números de Reynolds.

Numero de Reynolds Coeficiente de arrastre

<0.2 24
C d= ℜ
0.2 a 5 24 3
C = (1+ ℜ)
d ℜ 16 0.5
24 3
Por encima de Re = 100
C d=
ℜ (1+ 16 ℜ)

14
 lOMoARcPSD|10301072

PROCEDIMIENTO

1. Crear una tabla de resultados en blanco similar a la Tabla 3.

2. Conecte la fuente de alimentación para encender la pantalla luminosa.
3. Asegúrese de utilizar la esfera más adecuada para el fluido, con el fin de obtener
mejores resultados.
4. Tenga en cuenta la temperatura ambiente en su ubicación y la densidad de su
fluido para esta temperatura.
5. Prepare al menos tres esferas de prueba idénticas para ayudar a encontrar una
buena velocidad promedio y medir con precisión el diámetro de las esferas.

Tabla 3: datos de los ensayos

Ensayo de la esfera Ensayo del fluido

Material: Nylon Descripción: agua

Diámetro Ds : 3 mm Temperatura: 19°C
kg kg
Densidad: ρ =1150 Densidad: ρ =998.2
s 3 f 3
m m
Distancia de arrastre l:

Ensayo Tiempo de Velocidad (m/s)

arrastre
(s)
1 10.91 0.091
2 11.38 0.088
3 11.15 0.09
4 11.44 0.087
5 11.29 0.089
Promedios: 11.23 0.089

15
 lOMoARcPSD|10301072

Algunas recomendaciones a tomar en cuenta al proceder:

A. Establecer los anillos marcadores para una altura de caída adecuada, por
ejemplo, 1 metro.
B. Asegúrese de que cada esfera esté perfectamente limpia. Use un líquido de
limpieza adecuado si es necesario, pero tenga cuidado de obedecer las
instrucciones del fabricante y las advertencias de seguridad.
C. Usando guantes si es necesario, coloque las esferas de prueba en una pequeña
cantidad del líquido de prueba, tal vez usando la bandeja de recolección.
Asegúrese de que estén recubiertos por todas partes, esto es para evitar la
formación de burbujas de aire en su superficie.
D. De nuevo usando guantes si es necesario, sostenga la esfera de prueba
directamente sobre el centro del tubo lo más cerca posible de la superficie del
fluido. Esto ayuda a evitar que la esfera golpee la pared interior del tubo y afecte
sus resultados y reduzca la aceleración de caída libre en el aire antes de que la
esfera golpee el fluido.
E. Prepare su cronómetro y suelte suavemente la esfera, teniendo cuidado de no
permitir que gire. Inicie su cronómetro cuando la esfera pasa el primer anillo
marcador, y luego pare su cronómetro cuando pase por el segundo anillo
marcador.
F. Repita al menos tres veces el ensayo y encuentre un tiempo promedio y, por lo
tanto, una velocidad promedio.

16
 lOMoARcPSD|10301072

RESULTADOS

1. Multiplique su velocidad promedio por el factor de corrección para obtener una

velocidad más precisa. Usa tu velocidad para determinar si se aplican las
ecuaciones de Stokes u Oseens.
2. Use la ecuación relevante para encontrar la viscosidad, la fuerza de arrastre, el
número de Reynolds y, por lo tanto, el coeficiente de arrastre.

Resultados Típicos:

Nota: El H410 es un equipo que se utiliza para una comparación general de la

viscosidad del fluido, mostrando el método fundamental y lo calculado.

PARA AGUA Y UNA ESFERA (NYLON)

Ensayo de la esfera Ensayo del fluido

Material: Nylon Descripción: agua
Diámetro Ds : 3 mm Temperatura: 19°C
kg kg
Densidad: ρ =1150 Densidad: ρ =998.2
s 3 f 3
m m
Distancia de arrastre l:
Tiempo de
Ensayo Velocidad (m/s)
arrastre
(s)
Promedio 11.23 0.089

Al utilizar la ecuación 14, se obtendría la 𝑃𝑃𝑃𝑃𝑃:

V =V 2.105∗Ds 1.95∗Ds
1+ +

V
corr

=V
m
( D
p
l )
2.105∗0.003 1.95∗0.003
1+
corr
m ( 0.051
+
1 )
m
V =0.0997
corr s

Por la ley de Stokes, ecuación 10:

17
 lOMoARcPSD|10301072

g Ds

(
0.5

90 ∗( ρs −ρ f
Vt∈
)
ρ f

9.81 0.003

( )
0.5
∗ ∗(1150−998 )
90 m
998 =0.0071
s

m
0.0997 >0.0071 m / s
s

Según lo mostrado las ecuaciones de Stokes no se aplican, ya que la velocidad corregida

es mayor que la velocidad terminal de la ley de Stokes.

Es decir, se deben utilizar las ecuaciones de Oseen, de esta forma se obtendrán los
resultados de viscosidad, fuerza de arrastre, numero de Reynolds y coeficiente de
arrastre.

Viscosidad Fuerza de arrastre

D 2 ( ρ −ρ ) 3V t
s s f 3 F =3∗π∗D ∗V ∗μ∗(1+ )
μ= ∗g− D sV t
18V t 16 d s t
16 μ
0.0032 1150−998)
( 3 Fd=0.0000209∗(1+2.519)
μ= ∗9.81− 0.003∗0.09
18∗0.0997 16
μ=0.00742 Pa. s Fd =0.0000735 N

Numero de Reynolds Coeficiente de arrastre

ρf ∗V 24 3
0.5

ℜ= μ
t∗ Ds

998∗0.0997∗0.003
C d=
(
ℜ
1+ ℜ
)
16 0.5

ℜ=
(
0.00742 24 3
C= 1+
)
d
40 40 16

ℜ=40 Cd=1.75

Considerando el mayor número de Reynolds, estos resultados muestran una

comparación razonable de la viscosidad nominal del agua, considerando también la
magnitud de hasta tres decimales en comparación con otros fluidos.

Por tanto, la combinación de esfera y fluido no es perfecta, pero funciona bien con las
ecuaciones de Ossens. El coeficiente de arrastre es bajo como se esperaría, por lo tanto,
será un fluido de muy baja viscosidad.
lOMoARcPSD|10301072

18
 lOMoARcPSD|10301072

CONCLUSIONES

1. Se puede concluir que, según la viscosidad del fluido, una partícula puede viajar
a mayor velocidad en esta dependiendo de su densidad.
2. A una mayor temperatura de un fluido la viscosidad de esta va a ser menor (se
vuelve menos viscoso, denso), y a una menor temperatura del fluido, la
viscosidad de esta va a ser mayor (se vuelve más denso o espeso).
3. La ley de Stokes nos da una formula muy práctica para cuantificar la fuerza de
fricción que ejerce sobre un cuerpo sumergido que va una velocidad constante.
4. Se pudo llegar a comprobar que la ley de Stokes mediante una forma muy
práctica, que nos da a conocer que cada líquido a otro, pero en este
experimento solo usamos glicerina.
5. La ley de Stokes nos da una formula muy práctica para cuantificar la fuerza de
fricción que ejerce sobre un cuerpo sumergido que va una velocidad constante.
6. Tenemos un mejor entendimiento de los cuerpos en movimiento en un fluido
viscoso.

19
 lOMoARcPSD|10301072

RECOMENDACIONES

1. Determinar el tiempo con un instrumento de mayor precisión.

2. Experimentar con más materiales para poder diferenciar resultados.
3. Se debe tomar en cuenta a que temperatura se está realizando la práctica, porque
la viscosidad es una propiedad susceptible de cambios con la variación de
temperatura.
4. Es importante que los instrumentos de medición se encuentren correctamente
calibrados para obtener medidas reales que faciliten la ejecución de la
práctica y de su respectivo informe.
5. Es indispensable conocer las unidades de equivalencia entre diferentes escalas
de viscosidad y se recomienda generar soluciones ante situaciones que generen
retraso en el experimento realizado.

20
 lOMoARcPSD|10301072

BIBLIOGRAFIA

https://eltamiz.com/2012/08/02/mecanica-de-fluidos-i-introduccion/

http://oa.upm.es/6531/1/amd-apuntes-fluidos.pdf

https://eltamiz.com/2012/08/02/mecanica-de-fluidos-i-introduccion/

http://oa.upm.es/6531/1/amd-apuntes-fluidos.pdf

21
