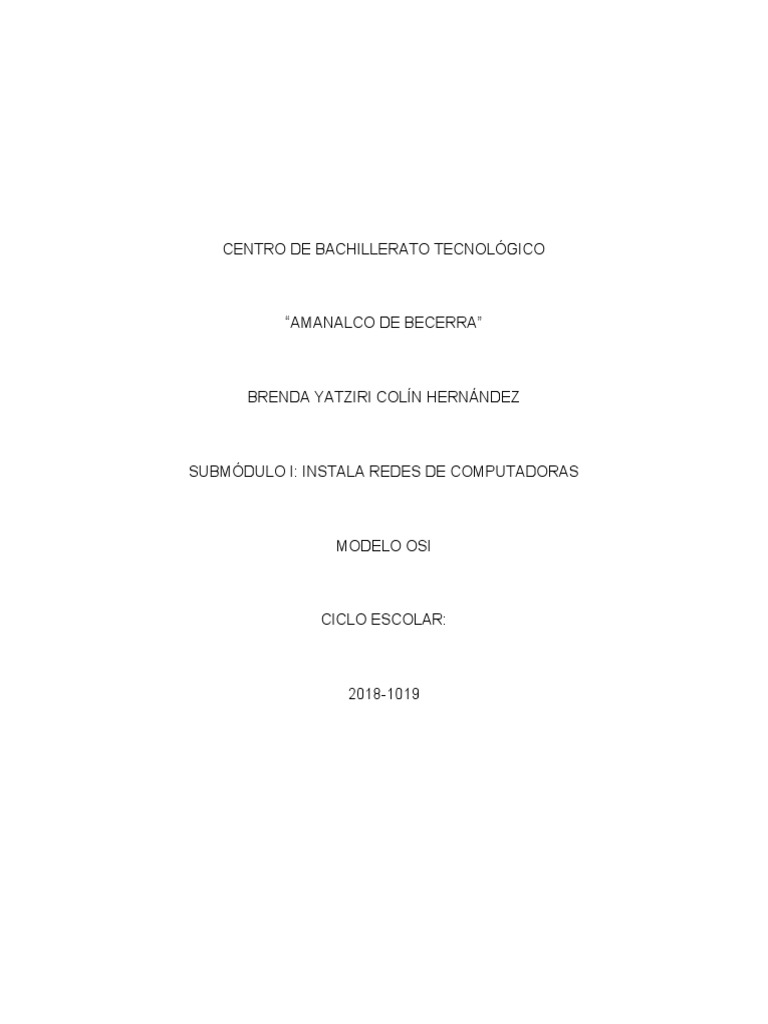

CENTRO DE BACHILLERATO TECNOLÓGICO

“AMANALCO DE BECERRA”

BRENDA YATZIRI COLÍN HERNÁNDEZ

SUBMÓDULO I: INSTALA REDES DE COMPUTADORAS

MODELO OSI

CICLO ESCOLAR:

2018-1019
 CONTENIDO
OBJETIVO........................................................................................................................................3
DESARROLLO................................................................................................................................4
MODELO OSI..................................................................................................................................4
CAPAS..............................................................................................................................................5
FUNCIONES DE LOS PROTOCOLOS........................................................................................9
GLOSARIO.....................................................................................................................................10
FUENTES DE CONSULTA..........................................................................................................11

2
 OBJETIVO

Analizar que es el modelo OSI y su funcionamiento, analizar cada una de sus

capas y la función de sus protocolos.

3
 DESARROLLO

MODELO OSI

El modelo osi es un estándar desarrollado en 1980 por la ISO una federación

global de organizaciones que representa aproximadamente a 130 países. El
núcleo de este estándar es el modelo de referencia OSI, una normativa formada
por siete capas que define las diferentes fases por las que deben pasar los datos
para viajar a un dispositivo a otro sobre una red de comunicación. (EcuRed, 2010)

En el modelo OSI cada capa agrupa algunas de las funciones requeridas para
comunicar sistemas. Estas capas poseen estructura jerárquica. Cada capa se
apoya en la anterior, realiza su función y ofrece un servicio a la capa superior.
Este modelo posee la ventaja de poder cambiar una capa sin necesidad de
modificar el resto.

4
 CAPAS

(ModeloOSIde7capas, 2015)

Capa Física

Sus funciones establecen cómo se transmite la información al medio, recibe

mensajes y trasmite bits (convirtiéndolos a señales)

Define características del enlace y la interfase:

 Mecánicas (Conectores, pins, formas, etc.).

 Eléctricas (Duración del bit, niveles de voltaje, etc.).
 Funcionales (Asignación de señales a los pines)

En esta capa se proporcionan los vínculos necesarios para la conexión al medio

de enlace.

Las funciones son:

 Conexión física al medio de transmisión.

 Definición de las características mecánicas, eléctricas, funcionales y de
procedimiento.
 Identificación del enlace de datos y notificación de condiciones de falla.

5
 Capa de Enlace

Esta capa proporciona los medios para establecer, mantener y liberar las
conexiones entre los niveles 3 de cada extremo. Las funciones que se pueden
identificar son:

 Conexión de enlace de datos con sincronismo de trama.

 Identificar los puntos extremos y control del flujo de datos.
 Notificar errores y los parámetros de calidad del servicio.
 Su función es lograr una comunicación confiable entre equipos adyacentes
 La unidad de información son las tramas (frames)
 En esta capa los protocolos realizan control de errores, de secuencia y de
flujo.

Capa de Red

 Se encarga de conectar equipos que están en redes diferentes. Permite

que los datos atraviesen distintas redes interconectadas (ruteo de
paquetes) desde un origen hasta un destino.
 La unidad de información es el paquete. Rutealos paquetes del origen al
destino.
 Define un esquema de direccionamiento

Asegura la independencia de la capa 4 respecto del encaminamiento en la

conexión de red. Son ejemplo el protocolo IP (MIL o ISO) y IPX (Netware).

Las funciones son:

 Direccionamiento y conexionado en la red de datos.

 Es responsable del ensamble de datos en el servicio sin-conexión.
 Obtención de los parámetros de calidad del servicio y notificación de
errores.

6
  Reiniciación, liberación y acuse de recibo de los datos.

Capa de Transporte

 Su función es lograr una comunicación confiable entre sistemas finales

(extremo a extremo), asegurando que los datos lleguen en el mismo orden
en que han sido enviados, y sin errores.
 Aísla a la capa superior de los cambios del hardware y del sistema
operativo.
 Puede multiplexarvarias conexiones sobre una conexión de red.

Esta capa optimiza el uso del servicio de la red disponible para ofrecer la calidad
de funcionamiento que requiere la capa 5, a un mínimo costo. Son ejemplos TCP,
SPX (NetWare).

Las funciones son:

 Direccionamiento de la transmisión de datos mediante el concepto de port.

 Multiplexación y división de conexiones (optimiza los costos).
 Detección de errores y comprobación de calidad de servicio.
 Eventualmente provee la retransmisión.
 Segmentación y concatenación de extremo a extremo.

Capa de Sesión

 Proporciona mecanismos para controlar el diálogo entre aplicaciones en

sistemas finales. En muchos casos hay poca o ninguna necesidad de los
servicios de la capa de sesión.
 Provee las estructuras de control para la comunicación entre aplicaciones.
 Posibilita la recuperación del diálogo en base a puntos de sincronización .

Los servicios que presta esta capa tienen por objeto proporcionar los medios para
que la capa 6 organice y sincronice el intercambio de datos.

7
Las funciones son:

 Establecimiento y liberación de la conexión de sesión.

 Intercambio de datos normal o acelerado.
 Sincronización de la conexión. Innecesario en los protocolos TCP/IP de
capa 4/3.

Capa de Presentación

 Define el formato de los datos que se van a intercambiar entre las

aplicaciones y ofrece a los programas de aplicación un conjunto de
servicios de transformación de datos como:
 Normalización entre computadoras con diferente representación interna
(peso binario a izquierda o derecha).
 Se encarga también de la compresión y encriptado de datos.
 Transformación y selección de la sintaxis para la capa 7.
 Transferencia de datos.
 Negociación y renegociación de la sintaxis.
 Establecimiento del formato de datos (compresión de código).

Capa de Aplicación

 Proporciona una comunicación entre procesos o aplicaciones en

computadoras distintas.
 Es la interfaz con el usuario.
 Existen diferentes protocolos que brindan distintos servicios: telnet, FTP,
SNMP, SMTP, POP, etc.
 Identificación del corresponsal mediante la dirección.
 Determinación de la disponibilidad y establecimiento de la autorización.
 Determinación de la metodología de costos de la comunicación.
 Determinación de la calidad de servicio (errores y costo).
8
 Selección de disciplina de diálogo y limitaciones de sintaxis.

9
 FUNCIONES DE LOS PROTOCOLOS

Encapsulado: Agregado de encabezamientos y eventualmente una cola a los

datos recibidos de una capa superior.

Segmentación y reensamblado: La porción datos de la unidad de datos que recibe

de la capa superior puede dividirse, para adaptarse a un tamaño limitado.

Establecimiento y control de la conexión

Control de flujo: Asegurar que la velocidad de entrada de datos a una capa no

sobrepase sus posibilidades particulares

Control de errores: Detección y recuperación

Multiplexado: Técnica que permite compartir varias conexiones sobre un mismo

canal (ProtocolosOSI, 2003)

10
 GLOSARIO

Parámetros: dato imprescindible y orientativo para lograr evaluar una determinada

situación. A partir de un parámetro, una cierta circunstancia puede comprenderse
o ubicarse en perspectiva.
