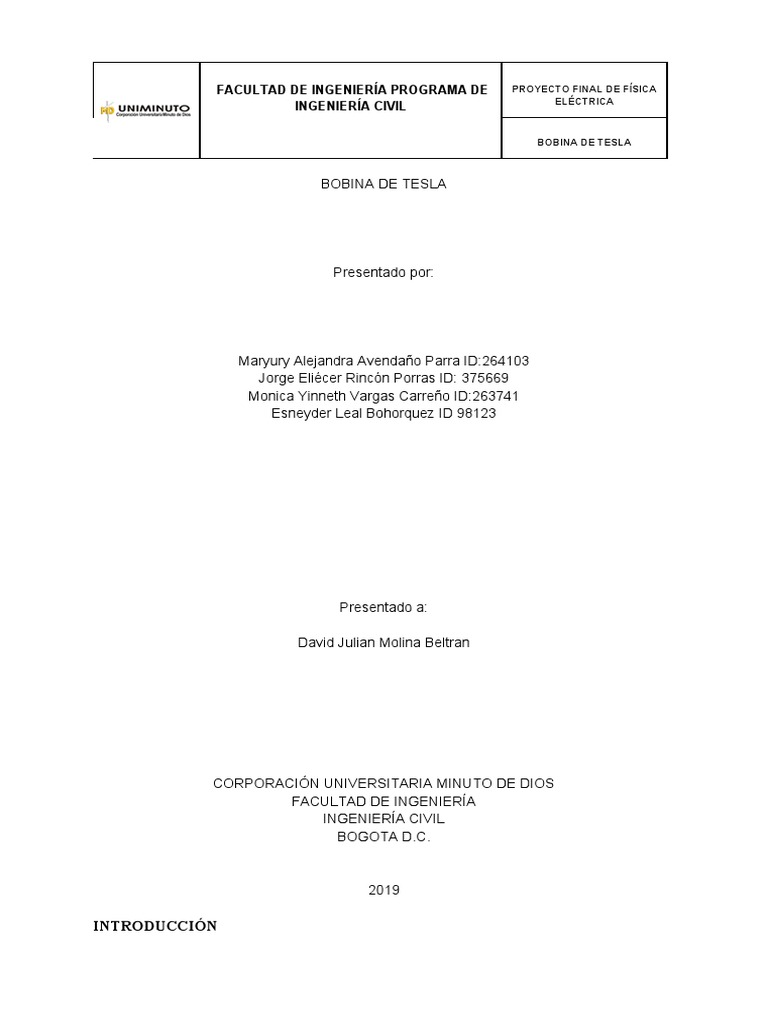

BOBINA DE TESLA

BOBINA DE TESLA

Presentado por:

Maryury Alejandra Avendaño Parra ID:264103

Jorge Eliécer Rincón Porras ID: 375669
Monica Yinneth Vargas Carreño ID:263741
Esneyder Leal Bohorquez ID 98123

Presentado a:

David Julian Molina Beltran

CORPORACIÓN UNIVERSITARIA MINUTO DE DIOS

FACULTAD DE INGENIERÍA
INGENIERÍA CIVIL
BOGOTA D.C.

2019

INTRODUCCIÓN
 FACULTAD DE INGENIERÍA PROGRAMA DE PROYECTO FINAL DE FÍSICA
ELÉCTRICA
INGENIERÍA CIVIL

BOBINA DE TESLA

La bobina de tesla es una clase de transformador embobinado, o generador electromagnético

y de alto voltaje, este funciona produciendo altas tensiones de frecuencias elevadas llamadas
radiofrecuencias, las cuales pueden ser observables y tener forma de arcos eléctricos. Este
tipo de transformador fue creado por el Físico Nikola Tesla que diseñó este generador de alta
tensión en el año de 1.891. Este físico ideó muchas variaciones de este diseño y después se
han hecho otras, pero todos tienen en común que han de estar constituidas por dos circuitos
acoplados que forman un transformador.
La presentación de este proyecto es para mostrar el proceso para la elaboración de un campo
magnético mediante la utilización de una pila, una protoboard y una bobina como tal.

OBJETIVO

Mediante el diseño y la construcción de un prototipo casero de una bobina de tesla, exponer

las principales características y los principios o leyes de la física eléctrica que actúan en él
gracias a su funcionamiento.

OBJETIVOS ESPECÍFICOS

- Conocer cómo se aplica la ley de Ampere en la bobina de tesla y la ventaja que pueda
tener en el estudio de campos magnéticos
- Construcción, ejecución y manejo de la bobina de tesla
- Aplicación de las leyes de Faraday y Biot-Savart para la medición del campo
magnético y sus cálculos

MARCO TEÓRICO

Bobina de Tesla: Es un embobinado que funciona como generador de alto voltaje y alta
frecuencia, inventado por el físico Nikola Tesla (1856 – 1943), quien la patentó en 1891. La
inducción magnética le hacía pensar a Tesla en la posibilidad de transmitir energía eléctrica
sin la intervención de conductores.

Electromagnetismo: se encarga de estudiar los fenómenos tanto eléctricos como magnéticos

generados por las cargas eléctricas que se encuentran en reposo.
 FACULTAD DE INGENIERÍA PROGRAMA DE PROYECTO FINAL DE FÍSICA
ELÉCTRICA
INGENIERÍA CIVIL

BOBINA DE TESLA

Ley de Biot-Savart:
Es una corriente que se relaciona con los campos magnéticos, en este se produce una
repulsión en los electrones teniendo en cuenta una regla muy importante que es “regla de la
mano derecha” determina que, si usamos el pulgar de dicha mano para indicar el sentido de la
intensidad de la corriente, el resto de dedos nos indicará el sentido del campo magnético.

Ley de Faraday: La ley de Faraday relaciona dos ámbitos de la ciencia, la electricidad y el

magnetismo. En este sentido, dicha ley afirma que el voltaje inducido es equivalente a la
variación en el tiempo de un campo magnético. Dicho, en otros términos, la fuerza
electromotriz es igual a la variación del flujo magnético a lo largo del tiempo.

Inducción: fenómeno que sucede cuando un cuerpo electrizado se acerca a un cuerpo neutro,
y produce un campo magnético que interactúa con los electrones del objeto neutro.

Capacidad eléctrica: Propiedad que poseen los cuerpos conductores para acumular y
mantener la carga eléctrica, se designa con la letra C, y es la relación entre la carga y su
potencial o también conocido como voltaje.

Bombilla (Tubo Fluorescente) : Consisten en unos tubos de vidrio con dos electrodos en
sus extremos, en cuyo interior hay pequeñas cantidades de argón y vapor de mercurio; la
superficie interna está revestida de sustancias fluorescentes (fósforos) que transforman las
radiaciones ultravioletas en rojas, por lo que la luz que emiten es blanca.

Transistor 2N 2222 A : conocido como un BJT (Transistor de Unión Bipolar), es un

dispositivo semiconductor impulsado por corriente, que puede ser utilizado para controlar el
flujo de corriente eléctrica en la que una pequeña cantidad de corriente en el conductor base
controla una mayor cantidad de corriente entre el Colector y el Emisor. Se pueden utilizar
para amplificar una señal débil, como un oscilador o un interruptor.

Campo magnético: campo de fuerzas dotadas de dirección y magnitud que se encuentran

rodeando una fuente de energía magnética donde interactúan elementos sensibles al
magnetismo, estos campos son dipolares, con un polo Norte y un polo Sur, o dicho de otra
forma un polo positivo y un polo negativo.
Los campos magnéticos pueden ser provenientes de corrientes eléctricas y esto es debido al
desplazamiento de sus cargas que circulan por un material metálico, también se pueden
generar en aparatos eléctricos de alto voltaje como es el caso de los transformadores.

Ley de Ampere: considerado como uno de los principales teoremas de electromagnetismo,

esta ley determina que a lo largo de una línea cerrada, la circulación del campo magnético
 FACULTAD DE INGENIERÍA PROGRAMA DE PROYECTO FINAL DE FÍSICA
ELÉCTRICA
INGENIERÍA CIVIL

BOBINA DE TESLA

equivale a la suma de las intensidades de la corriente que atraviesa que es delimitada por esa
línea cerrada y multiplicada por la permitividad del medio.

Ecuación 1.
→ →
∮ B . d l = μ0⋅∑I

- B: Campo magnético
- μ0: Permeabilidad del vacío.
- dl: Vector tangente a la trayectoria elegida en cada punto.
- ∑I: Corriente neta que atraviesa la superficie delimitada por la trayectoria, la cual
puede ser positiva o negativa de acuerdo al sentido con el que atraviese la superficie.

Con la ley de Ampere se puede calcular el campo magnético de distintos tipos de corriente
como por ejemplo en un Toroide Circular y en un Solenoide Ideal.

Imagen 1. (MARIÑO, 2019)

Solenoide o bobina cilíndrica recta: hilo conductor el cual se encuentra enrollado sobre un
cilindro que forma un bucle por un número determinado de espiras próximas entre sí. En el
momento que la corriente eléctrica pasa por el solenoide, este crea un campo magnético que
se calcula al sumar los campos magnéticos generados por cada una de las espiras.
 FACULTAD DE INGENIERÍA PROGRAMA DE PROYECTO FINAL DE FÍSICA
ELÉCTRICA
INGENIERÍA CIVIL

BOBINA DE TESLA

En el interior de solenoide o la bobina, el campo magnético es constante en dirección y

sentido, y es muy intenso. En el exterior las líneas de campo magnético son similares a las
que produce un imán recto.

Para realizar el cálculo del campo magnético en el interior del solenoide o bobina se aplica la
Ley de Ampere como se muestra en la figura, a una línea cerrada conformada por un
rectángulo de base L y dividida en cuatro secciones.

Imagen 2. (Fisicalab.com, 2019)

En los tramos b-c y d-a, se cumple que los vectores B y dl son perpendiculares, por tanto

→ →
B . d l =B⋅dl⋅cos 90º=0

Por otro lado, dado que deseamos conocer el campo en el interior del solenoide, en el tramo
c-d que se encuentra el fuera del solenoide, consideraremos que el campo magnético es 0.

Al aplicar la ley de Ampere y llamamos n al número de espiras contenidas en el interior de la

línea cerrada de base l, obtenemos que n = N/L·l: :
 FACULTAD DE INGENIERÍA PROGRAMA DE PROYECTO FINAL DE FÍSICA
ELÉCTRICA
INGENIERÍA CIVIL

BOBINA DE TESLA

Al igualar ambas expresiones se obtiene la ecuación con la que se puede calcular el campo
magnético que se crea al circular la corriente eléctrica en el interior de un solenoide o bobina.

Ecuación 2.
μ⋅I ⋅ N
B=
L

- μ es la permeabilidad magnética del material que se encuentra en el interior del

solenoide.
- I es la intensidad de la corriente eléctrica que circula por el solenoide. En el S.I. se
mide en Amperios (A).
- N es el número de espiras que constituyen el solenoide.
- L es la longitud total del solenoide. Su unidad en el S.I. es el metro (m).

MATERIALES
- Tubo de PVC de 8,5 cms de largo. ½ pulgada de diámetro
- Batería de 9 voltios
- Transistor 2N 2222A
- Resistencia de 22k Ω
- Pulsador
- Alambre de cobre esmaltado, calibre 26 (15m)
- Alambre cobre de 1 mm, (30 cms)
- Protoboard
- Bombilla ( Tubo Fluorescente )

PROCEDIMIENTO

1. Procedimos a embobinar el tubo PVC con el alambre de cobre sujetándolo desde un

extremo del tubo con cinta. Dimos vueltas del cable en el tubo uniformemente sin
dejar espacios.

2. Desprendemos las puntas del alambre el esmalte que lo recubre, esto con el fin de
poder unirlo con las otras partes del sistema para formar el circuito.

3. Teniendo en cuenta las tres partes del transistor, soldamos la parte del medio con la
resistencia de 22k Ω, el extremo derecho con un cable que da dos vueltas rodeando al
 FACULTAD DE INGENIERÍA PROGRAMA DE PROYECTO FINAL DE FÍSICA
ELÉCTRICA
INGENIERÍA CIVIL

BOBINA DE TESLA

tubo embobinado sin tocarlo, y el extremo izquierdo con los cables que conectan a la
batería.
4. Soldamos un extremo del alambre con una de las terminales del interruptor.
5. Envolvemos el pin pon con papel aluminio

FUNCIONAMIENTO:

La bobina Tesla funciona de la siguiente manera: El transformador T1 carga al capacitor C1 y

se establece una alta tensión entre sus placas. El voltaje tan elevado es capaz de romper la
resistencia del aire, y hace saltar una chispa entre las terminales del explosor EX. La chispa
descarga al capacitor C1 a través de la bobina primaria L1 (con pocas espiras) y establece una
corriente oscilante. Enseguida el capacitor C1 se carga nuevamente y repite el proceso. Así
resulta un circuito oscilatorio de radio frecuencia al que llamaremos circuito primario. La
energía que produce el circuito primario se induce en la bobina secundaria L2 (con más
vueltas). El circuito secundario se forma con la inductancia de la bobina L2 y la pequeña
capacidad distribuida en ella misma, diseñado de modo que el circuito secundario oscila a la
misma frecuencia que el circuito primario, entrando en resonancia. Lo interesante de esta
bobina es que la condición de resonancia es como empujar a un niño en un columpio, si le
das un empujón en el momento exacto, el niño irá cada vez más alto. Finalmente, el circuito
secundario produce ondas electromagnéticas de muy alta frecuencia y voltajes muy elevados.
Estas se propagan en el medio ionizando las moléculas del aire, convirtiéndolo en transmisor
de corriente eléctrica.

CÁLCULOS
1. Corriente

● V= I.R
● V/R= I
● 9V / 22 Ω= 4,09X10^-1

2. ley de ampere

T= 23x10^3
N=150
 FACULTAD DE INGENIERÍA PROGRAMA DE PROYECTO FINAL DE FÍSICA
ELÉCTRICA
INGENIERÍA CIVIL

BOBINA DE TESLA

μ0=4 π x10^-7
∫B.d.I = μ0.N.
B.L= μ0.N.I
B=(μ0.N.I)/L
I= (μ0.N)/(B.L)----> BL/μ0.N----->(23X10^-2T)(85)/(4 π x10^-7)(150)=10.37 A

3. Campo magnético

● Longitud = 8,5 cm
● Giros= 150 vueltas
● I = 4,09x 10^-1
● B= M (N.J/L)
● B= 22Ω 150 x 4,09 10^-1/ 8,5 cm
● B= 1,59x 10^2

4. Ley de Biot-Savart

Ḃ= μ0/4π∫(IdL x r)/ r^2

Ḃ= μ0/4π∫(IdL x sen 0)/r^2
Ḃ=μ0/4π∫(IdL x sen 0)/r^2 = 0

5. Ley de Faraday

Ε=(dQ/dt)(v)

Q= (N)(B.S)(COSα)

N=150

S= = π() = 7,85 X

B=23x10^-3
 FACULTAD DE INGENIERÍA PROGRAMA DE PROYECTO FINAL DE FÍSICA
ELÉCTRICA
INGENIERÍA CIVIL

BOBINA DE TESLA

α=0

Ɛ=?

r = 0,010 seg

Q= (150 )(23x10^-3 )( 7,85x^10-3)( COS 0)

=-0,9729 WB

· B= 0,48

Q= (N.B.S)(COS. α)

= (150) ( 7.85x 10^-3 ) (COS)

=0,5652 WB

Ɛ= (-Q-Q/r) = -( 0,9729wb-0,5652 wb)/(0,05) = -8,154 v

Link del video:

https://youtu.be/XYZ3P0L2zns

CONCLUSIONES

- Gracias a la ley de Ampere nos proporciona varias ventajas como el calcular el campo
magnético generado por la corriente eléctrica de la bobina de tesla también conocida
como solenoide ideal.
- De igual forma comprendimos que a lo largo de una línea cerrada el campo magnético
no es nulo, este es conservativo, por lo cual no existe un potencial escalar magnético.
- se concluye que este es un dispositivo capaz de descargar cargas eléctricas y emitir
luz por medio de los altos pulsos de alta tensión.

BIBLIOGRAFÍA
 FACULTAD DE INGENIERÍA PROGRAMA DE PROYECTO FINAL DE FÍSICA
ELÉCTRICA
INGENIERÍA CIVIL

BOBINA DE TESLA

Lifeder. (2019). Bobina de Tesla: historia, cómo funciona, para qué sirve - Lifeder. [online]
Available at: https://www.lifeder.com/bobina-de-tesla/ [Accessed 16 Nov. 2019].

Bobina de Tesla. (2019). Electromagnetismo: Bobina de Tesla. [online] Available at:

https://electromagnetismo653.wordpress.com/2016/02/28/electromagnetismo-bobina-de-
tesla/ [Accessed 23 Nov. 2019].

Enciclonet.com. (2019). electrodin�mica. » Enciclonet.com. [online] Available at:

http://www.enciclonet.com/articulo/electrodinamica/ [Accessed 23 Nov. 2019].

Ingeniería Mecafenix. (2019). ¿Qué es un capacitor? y sus tipos - Ingeniería Mecafenix.

[online] Available at: https://www.ingmecafenix.com/electronica/el-capacitor/ [Accessed 23
Nov. 2019].

Bobina de Tesla. (2019). Electromagnetismo: Bobina de Tesla. [online] Available at:

https://electromagnetismo653.wordpress.com/2016/02/28/electromagnetismo-bobina-de-
tesla/ [Accessed 23 Nov. 2019].

Ecured.cu. (2019). Capacidad eléctrica - EcuRed. [online] Available at:

https://www.ecured.cu/Capacidad_el%C3%A9ctrica [Accessed 23 Nov. 2019].

MARIÑO (2019). Ley de ampere y faraday. [online] Es.slideshare.net. Available at:

https://es.slideshare.net/zaimarelys/ley-de-ampere-y-faraday [Accessed 23 Nov. 2019].

Fisicalab.com. (2019). Ley de Ampère. [online] Available at:

https://www.fisicalab.com/apartado/ley-de-ampere#contenidos [Accessed 23 Nov. 2019].

Concepto.de. (2019). Campo Magnético: Concepto, Origen, Tipos y Características. [online]

Available at: https://concepto.de/campo-magnetico/ [Accessed 23 Nov. 2019].
https://www.ecured.cu/L%C3%A1mpara_fluorescente

https://www.definicionabc.com/ciencia/ley-faraday.php
