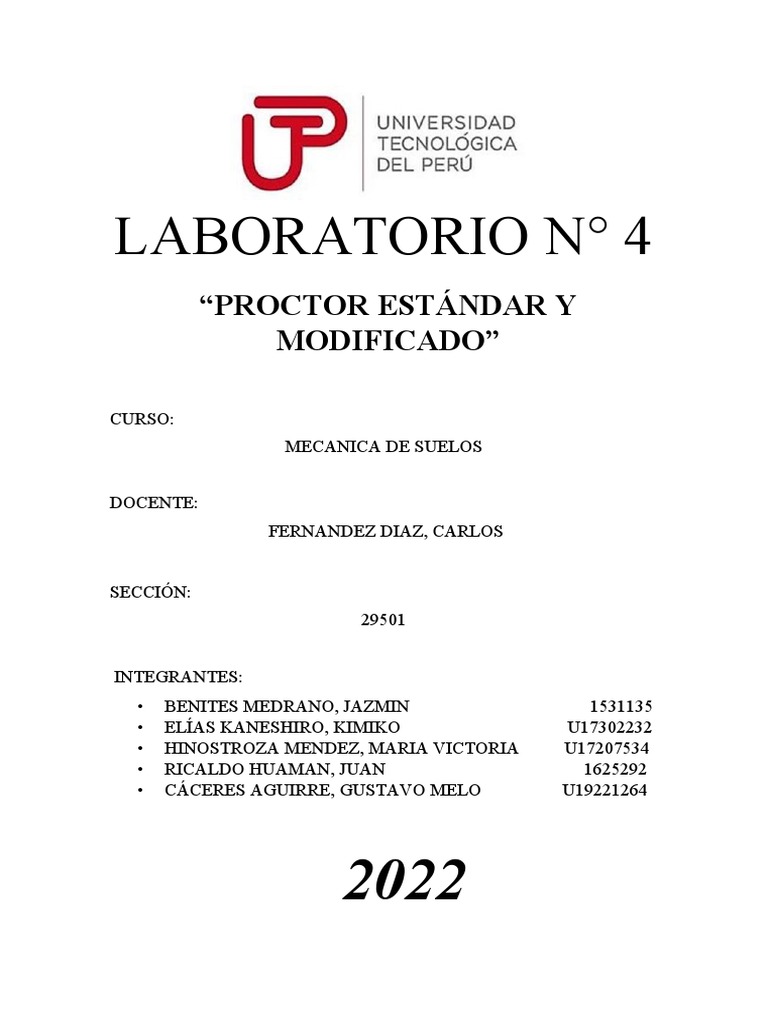

“PROCTOR ESTÁNDAR Y
MODIFICADO”
CURSO:
MECANICA DE SUELOS
DOCENTE:
FERNANDEZ DIAZ, CARLOS
SECCIÓN:
29501
INTEGRANTES:
• BENITES MEDRANO, JAZMIN 1531135
• ELÍAS KANESHIRO, KIMIKO U17302232
• HINOSTROZA MENDEZ, MARIA VICTORIA U17207534
• RICALDO HUAMAN, JUAN 1625292
• CÁCERES AGUIRRE, GUSTAVO MELO U19221264
2022
1. INTRODUCCION
2. OBJETIVOS
2.1. GENERALES
2.2. ESPECIFICOS
3. MATERIALES Y EQUIPOS
3.1. MOLDE H-4162
3.2. MOLDE H-4141
3.3. MOLDE H-4171
3.4. MOLDE H-4173
3.5. TAMICES
3.6. HORNO DE LABORATORIO ECOCELL
3.7. MAZO DE GOMA 16Oz
3.8. CUCHARRON PARA ENSAYO
3.9. RECIPIENTE CON TAPA DE ALUMINIO
3.10. PROBETA
3.11. BALANZA
3.12. ENRAZADOR
3.13. EXTRATOR VERTICAL
4. PAUTAS DE SEGURIDAD
5. FUNDAMENTO
6. PROCEDIMIENTO
7. RESULTADOS
8. CONCLUSIONES
9. REFERENCIAS
1. INTRODUCCION
2.1. GENERAL
2.2. ESPECIFICAS
3. MATERIALES Y EQUIPOS
3.5. TAMICES
o Mesh 3/4” (19 mm)
o Marco de latón y malla inoxidable. Altura de 41mm y un diámetro de
12” Mesh 3/8” (9.5 mm) Marco latón y malla inoxidable. Altura de 41
mm y un diámetro de 12”
o Mesh No. 4 (4.75mm)
o Marco de latón y malla inoxidable. Altura de 41mm y un diámetro de
12”.
Estufa de laboratorio digital con circulación natural del aire controlada por
microprocesador con sistema Fuzzy Logic cuenta con 3 programas ajustables y
la posibilidad de programar tiempos de conexión y desconexión. Su rango de
temperatura: desde 5°C sobre temperatura ambiente hasta 250 °C. Volumen
interior: modelos con capacidades desde 22, 55, 111, 222, 404 y 707 litros,
cámara interna en acero inoxidable calidad DIN 1.430 (AISI 304), interfase RS
232 para conexión a impresora o PC y reloj programable hasta 99 horas 59
segundos.
3.7. MAZO DE GOMA 16 Oz
3.10. PROBETA
La cual se usará para humedecer las distintas muestras.
3.11. BALANZA
3.12. ENRAZADOR
4. PAUTAS DE SEGURIDAD
5. FUNDAMENTO
Métodos de compactación
Proctor estándar: la prueba consiste en compactar el suelo a emplear en tres capas
dentro de un molde de forma y dimensiones normalizadas, por medio de 25 golpes en
cada una de ellas (56 para el Método C) con un pisón de 2,5 [kg] de peso, que se deja
caer libremente desde una altura de 30,5 [cm]. Se realiza una muestra del suelo y
compactándola en un recipiente de 1/30ft 3 (0.00094 m 3) de capacidad en tres capas.
Se deja caer un pisón 51.2 lb (2.5 kg) de peso con una superficie de impacto de 3.1
in2 (2 000 mm2) desde una altura 12 in (300 mm) 25 veces sobre cada una de las
capas, de igual espesor con el que se va llevando el recipiente. Luego se pesa el
conjunto, se le resta el recipiente y se registra el peso como peso húmedo. El material
se seca al horno y se determina el peso de humedad. El ensayo Proctor Estándar
también es conocido como Ensayo AASHTO T-99 (American Association of State
Highway and Transportation Officials – Asociación Americana de Agencias Estatales
de Carreteras y Transportes).
PRÓCTOR MODIFICADO
PRÓCTOR ESTÁNDAR
Método C:
W inicial =5593 gr
W final=5553 gr
% pérdida =0,72 %<2 %
TABLA DE DATOS
Diámetro de la Peso retenido
N° de malla Retenido acumulado R.T (%) (%) que pasa
malla (mm) (g)
Curva granulométrica
Agregado grueso
100%
80%
% que pasa
60%
40%
20%
0%
0.01 0.1 1 10 100
Diámetro de la malla
Compactación:
Como el contenido de humedad natural de la muestra es 0,36%, la cual es una cifra
baja para el C.H.O. se usa el método de preparación húmeda.
Se toma 5 muestras del afirmado a compactar, tanto para el próctor estándar como en
el modificado, cada muestra de 6 kg.
Dadas las 5 muestras se agrega una cierta cantidad de agua para cada una:
MUESTRA 1 = 3% = 180ml
MUESTRA 2 = 5% = 300ml
MUESTRA 3 = 7% = 420ml
MUESTRA 4 = 9% = 540ml
MUESTRA 5 = 11% = 660ml
Se pesó el molde sin el anillo, en seguida se vació el afirmado de cada muestra de tres
kilos en un recipiente y se vertió el agua, removiéndolo hasta verlo homogenizado
luego, en echó una cierta cantidad en el molde (primera capa) compactándolo por
medio de 56 golpes con el pisón, haciendo lo mismo en las otras dos capas.
Una vez compactada esta muestra (en el molde) se retiró el anillo (del molde), y se
enrazó con la espátula, llevándolo así a pesar; teniendo solo el molde (sin anillo y sin
la parte de la base) se sacó tres muestras del afirmado compactado; una de la zona de
arriba, la segunda de la zona de abajo y la tercera de la zona intermedia, se colocó
cada pequeña muestra en una tara de peso conocido, y se llevó a pesar cada tara con
la pequeña muestra del afirmado, luego pesado se colocó en el horno, pasado 24
horas se pesó cada tara que contenía las muestras pequeñas de afirmado y realizando
operaciones(fórmulas) se determinó el contenido de humedad y densidad seca para
cada muestra(1, 2, 3, 4, y 5), la razón de obtener 3 contendidos de humedad por
muestra, es porque se quiere verificar la exactitud de el método de promedio del C.H.
arriba y abajo y compararlo con el método del C.H. de la zona intermedia.
6. Procedimiento:
Este procedimiento se realizará para los dos ensayos de próctor donde solo varía el
número de capas (3 en estándar y 5 en modificado) y el tamaño del pistón.
Ensayo N° 1 y 2
3. Se toma 3Kg de muestra de afirmado por recipiente para cada uno de los cinco
ensayos, se utiliza el material que pase el tamiz N° 4.
4. Se agrega el agua necesaria para cada muestra (variando el porcentaje de
humedad de manera progresiva), y luego se homogeniza.
W agua
ω %= ∗100 %
W seco
Densidad seca:
ρseco
ρ seco=
1+ ω
a. Wmolde = 6450 g
CONTENIDO DE HUMEDAD
2.26
2.24
2.22
2.20
2.18
2.16
2.14
2.12
2.10
2.08
2.06
3.0% 4.0% 5.0% 6.0% 7.0% 8.0% 9.0% 10.0% 11.0% 12.0% 13.0%
a. Wmolde = 6450 g
MUESTRA I II III IV V
Volumen del molde (cm3) 2123.4 2123.4 2123.4 2123.4 2123.4
Peso del molde (gr) 6450.0 6450.0 6450.0 6450.0 6450.0
Peso del molde + muestra húmeda (gr) 11379.0 11647.0 11647.0 11655.0 11653.0
Peso de la muestra húmeda (gr) 4929.0 5197.0 5197.0 5205.0 5203.0
Densidad húmeda de la muestra
2.321 2.447 2.447 2.451 2.450
(gr/cm3)
Contenido de humedad 3.43% 5.14% 7.42% 9.25% 11.57%
Densidad húmeda de la muestra
2.244 2.328 2.278 2.244 2.196
(gr/cm3)
DATOS Y RESULTADOS
CONTENIDO DE HUMEDAD
zona ↑ 25.949 26.018 26.090 26.157 26.063
Peso de la tara (gr) zona ↓ 27.910 25.905 26.112 26.145 26.221
zona media 26.151 26.069 26.120 27.642 26.026
Peso de la tara + zona ↑ 86.715 104.424 98.420 132.292 96.153
afirmado húmedo zona ↓ 91.459 101.255 117.784 152.737 107.409
(gr) zona media 84.907 97.493 127.691 158.394 99.482
zona ↑ 84.595 100.348 93.205 122.784 88.629
Peso de la tara +
zona ↓ 89.347 97.858 111.676 142.321 100.620
afirmado seco (gr)
zona media 83.009 93.983 120.707 147.492 91.280
zona ↑ 2.120 4.076 5.215 9.508 7.524
Peso del agua (gr) zona ↓ 2.112 3.397 6.108 10.416 6.789
zona media 1.898 3.510 6.984 10.902 8.202
zona ↑ 58.646 74.330 67.115 96.627 62.566
Peso del afirmado
zona ↓ 61.437 71.953 85.564 116.176 74.399
seco (gr)
zona media 56.858 67.914 94.587 119.850 65.254
zona ↑ 3.61% 5.48% 7.77% 9.84% 12.03%
zona ↓ 3.44% 4.72% 7.14% 8.97% 9.13%
Contenido de
zona media 3.34% 5.17% 7.38% 9.10% 12.57%
humedad (%)
PROM(↑,↓) 3.53% 5.10% 7.45% 9.40% 10.58%
PROMEDIO 3.43% 5.14% 7.42% 9.25% 11.57%
GRAFICO: DENSIDAD vs HUMEDAD
Densidad Seca (gr/cm3) 2.35
2.30
2.25
2.20
2.15
2.10
3.0% 4.0% 5.0% 6.0% 7.0% 8.0% 9.0% 10.0% 11.0% 12.0% 13.0%
7. RECOMENDACIONES
8. CONCLUSIONES
El óptimo Contenido de Humedad del material de base para energía
estándar es 7,90% lo cual indica que se debe agregar 7,54% debido a que
el afirmado ya tiene un 0,36% de humedad.
El óptimo Contenido de Humedad del material de base para energía
modificada es 5,30% lo cual indica que se debe agregar 4,94%.
La densidad máxima para energía estándar es de 2,248 gr/cm3.
La densidad máxima para energía modificada es de 2,329 gr/cm3
9. REFERENCIA BIBLIOGRÁFICA
9.1. http://ntics.frra.utn.edu.ar/portal/PDFs/compactacion.pdf
9.2. Mecánica de Suelos – Juárez Badillo
9.3. Manual de ensayos de materiales para carreteras (EM 2000)
9.4. http://suelosycimentaciones.blogspot.com/
9.5. http://www.ingenieracivil.com/2008/03/densidad-in-situ-metodo-del-
cono-de.html
