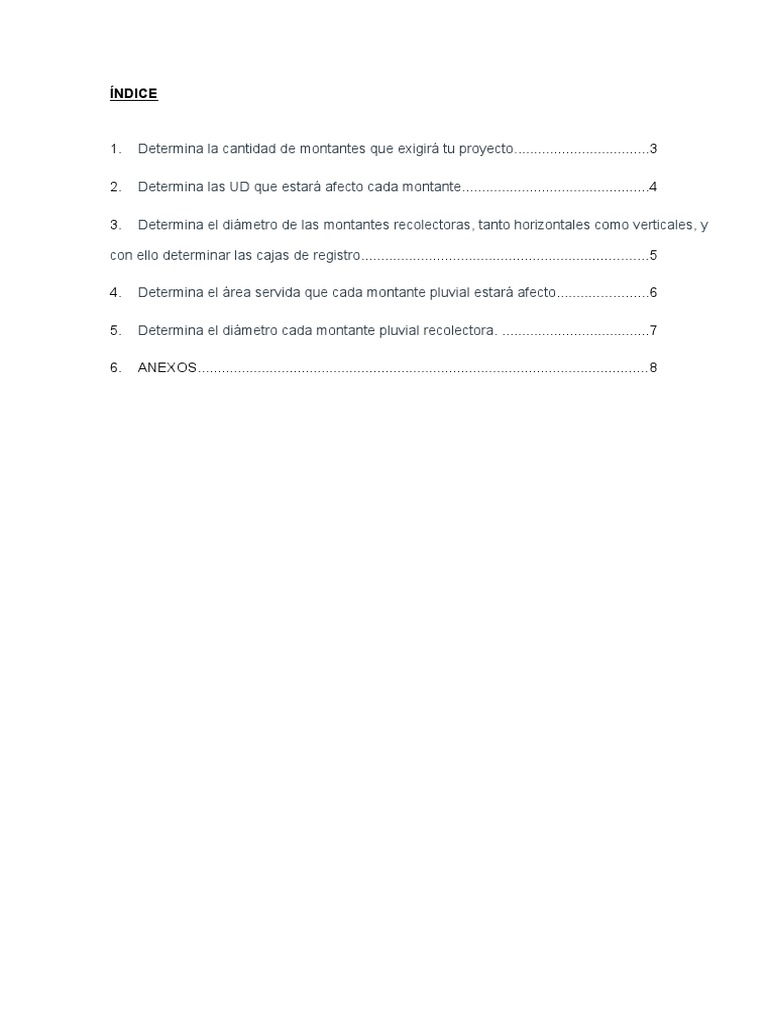

ÍNDICE

1. Determina la cantidad de montantes que exigirá tu proyecto..................................3

2. Determina las UD que estará afecto cada montante...............................................4

3. Determina el diámetro de las montantes recolectoras, tanto horizontales como verticales, y

con ello determinar las cajas de registro........................................................................5

4. Determina el área servida que cada montante pluvial estará afecto.......................6

5. Determina el diámetro cada montante pluvial recolectora. .....................................7

6. ANEXOS................................................................................................................. 8
1. Determina la cantidad de montantes que exigirá tu proyecto.

Norma IS010

 Montante: Tubería vertical de un sistema de desagüe que recibe la descarga de los ramales.
 Todo sistema de desagüe deberá estar dotado de suficiente número de elementos de registro, a
fin de facilitar su limpieza y mantenimiento.
 Los montantes deberán ser colocadas en ductos o espacios especialmente previstos para tal fin
y cuyas dimensiones y accesos permitan su instalación, reparación, revisión o remoción.
 Todo montante de desagüe deberá prolongarse al exterior, sin disminuir su diámetro. En el caso
de que termine en una terraza accesible o utilizada para cualquier fin, se prolongará por encima
del piso hasta una altura no menor de 1,80 m. Cuando la cubierta del edificio sea un techo o
terraza inaccesible, el montante será prolongada por encima de éste, 0,15 m como mínimo. En
caso de que la distancia entre la boca de un montante y una ventana, puerta u otra entrada de
aire al edificio sea menor de 3 m horizontalmente, el extremo superior del montante deberá
quedar como mínimo a 0,60 m, por encima de la entrada del aire. La unión entre el montante y
la cubierta del techo o terraza deberá ser a prueba de filtraciones.

Cantidad de Montantes en el proyecto

 El Uso: Unifamiliar
 Niveles: 2 + Azotea
 En el proyecto se identifican 12 montantes las cuales son de dos tipos de uso desagüe
y para las lluvias, los montantes se encuentran ubicadas en las cercanías de los baños,
cocina y lavaderos, esto con el propósito de que se les pueda dar un buen
mantenimiento como lo requiere la normativa.

Conclusión: El proyecto cumple con los parámetros mínimos de la normativa IS010, ya que las
montantes de desagüe se encuentran ubicadas en las cercanías de los servicios tanto de
baños como de cocina y lavandería. Por otra parte, las montantes de lluvias desembocan en
áreas verdes y en la cochera

2
2. Determina las UD que estará afecto cada montante.

Norma IS010

Cantidad de UD para cada montante según los aparatos sanitarios

Baño – UD 8
Azotea

 Inodoros - 4
8 8 2 2
8 8
 Lavamanos - 2 baño LC LR
baño baño baño
36 UD
 Duchas - 2 2° nivel

 Lavadero de Cocina – UD 2 8 8 2 2 8 8
baño baño LC LR baño baño
 Lavadero Cocina - 2 Caja de 72 UD
1° nivel
registro

Lavadero de Ropa – UD 2

 Lavadero de Ropa – 2

Total, de UD = 72 unidades de descarga

Conclusión: El proyecto cuenta con 72 unidades de descarga este total ayudara a encontrar el
diámetro de las montantes, conectores y tubería de ventilación principal.

3
3. Determina el diámetro de los montantes recolectores, tanto horizontales como verticales,

y con ello determinar las cajas de registro.

4
4. Determina el área servida que cada montante pluvial estará afecto. \

Área de la azotea:172 M2

Precipitación: 100 mm/hora

Pendiente: 1 %

Área servida: 86 m2

Separamos el área total en dos áreas servidas de 86 m2 y será suficiente con 2 montantes

verticales de 2 1/2 ”, Así mismo para las montantes horizontales utilizaremos 2 montantes

de 3”, con una rea servida de 86 m2 para que las aguas de lluvia sean evacuadas

mediante la construcción de desniveles en el techo con pendientes de 1% hacia sumideros

que estarán unidos a tubos PVC de 3” que bajan empotrados en los muros hasta desaguar

a áreas verdes y/o patios para sean conducidos a la calzada, en ningún instante serán

vertidos en los colectores públicos de desagüe doméstico.

5. Determina el diámetro cada

AREA:86 M2
montante pluvial recolectora

1%

1%
Las aguas de lluvia serán evacuadas
mediante la construcción de desniveles en
AREA:86 M2
el techo con pendientes de 0.5% hacia
sumideros que estarán unidos a tubos
PVC de 3” que bajan empotrados en los
muros hasta desaguar a áreas verdes y/o
patios que serán conducidos a la calzada,
en ningún instante serán vertidos en los
colectores públicos de desagüe
doméstico.

5
6
6. ANEXOS

7
8
