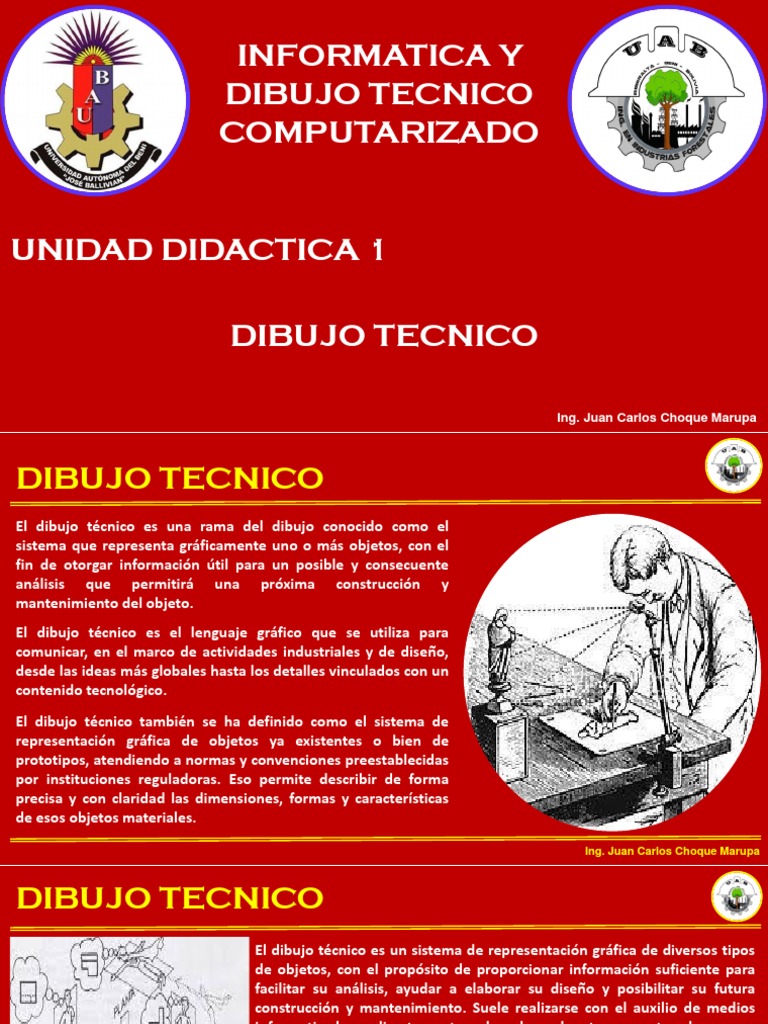

INFORMATICA Y

DIBUJO TECNICO
COMPUTARIZADO

UNIDAD DIDACTICA 1

DIBUJO TECNICO

Ing. Juan Carlos Choque Marupa

DIBUJO TECNICO
El dibujo técnico es una rama del dibujo conocido como el
sistema que representa gráficamente uno o más objetos, con el
fin de otorgar información útil para un posible y consecuente
análisis que permitirá una próxima construcción y
mantenimiento del objeto.
El dibujo técnico es el lenguaje gráfico que se utiliza para
comunicar, en el marco de actividades industriales y de diseño,
desde las ideas más globales hasta los detalles vinculados con un
contenido tecnológico.
El dibujo técnico también se ha definido como el sistema de
representación gráfica de objetos ya existentes o bien de
prototipos, atendiendo a normas y convenciones preestablecidas
por instituciones reguladoras. Eso permite describir de forma
precisa y con claridad las dimensiones, formas y características
de esos objetos materiales.
Ing. Juan Carlos Choque Marupa
DIBUJO TECNICO
El dibujo técnico es un sistema de representación gráfica de diversos tipos
de objetos, con el propósito de proporcionar información suficiente para
facilitar su análisis, ayudar a elaborar su diseño y posibilitar su futura
construcción y mantenimiento. Suele realizarse con el auxilio de medios
informatizados o, directamente, sobre el papel u otros soportes planos.

La representación gráfica se basa en la geometría descriptiva y utiliza las

proyecciones ortogonales para dibujar las distintas vistas de un objeto.

Los objetos, piezas, máquinas, edificios, planos urbanos, entre otros , se

suelen representar en planta (vista superior, vista de techo, planta de piso,
cubierta, entre otros ), alzado (vista frontal o anterior) y lateral
(acotaciones); son necesarias un mínimo de dos proyecciones (vistas del
objeto) para aportar información útil del objeto, dependiendo esto de la
complejidad del mismo. Las vistas mencionadas de acuerdo al sistema
ortogonal se llaman fundamentales por pertenecer al triedro fundamental,
este triedro lo conforman el plano anterior, superior y lateral.
Ing. Juan Carlos Choque Marupa
IMPORTANCIA EN LA INGENIERIA
Sin dibujos técnicos, la ingeniería sería una disciplina llena de
suposiciones. Los dibujos técnicos permiten a los ingenieros crear
diseños, calcular fuerzas y tensiones en las estructuras y trabajar con
fabricantes. La capacidad de entender y trabajar con dibujos técnicos no
hace a alguien un buen ingeniero, pero es una habilidad necesaria para
ser un experto en la profesión.
Los ingenieros a menudo crean diseños originales que deben ser
presentados a otros. Aunque hagas un dibujo que tú entiendas, otros
no lo comprenderán si no sigue las bases del dibujo técnico. Los
ingenieros pueden diseñar piezas de maquinaria, estructuras o circuitos
que involucrarán la colaboración de varias personas.
Los dibujos técnicos son creados y modificados con una serie de
programas de diseño asistido por computadora, como AutoCAD y
SolidWorks. Estos programas han dejado de ser solamente programas
innovadores y ahora son prácticamente considerados como parte
esencial del conjunto de habilidades de un ingeniero.

Ing. Juan Carlos Choque Marupa

IMPORTANCIAS DEL DIBUJO TECNICO
El dibujo técnico configura un vocabulario universal que tiene sus bases y que tomando en cuenta que vivimos
en un mundo donde lo construido predomina, es fundamental conocer sus características más destacadas
 Es un lenguaje universal a través del cual se transmiten ideas específicas que son leídas por otros, sin
importar el idioma que domine.
 Una de sus principales características es que su sistema de signos se rige por normas universales para
que puedan ser comprendidas en cualquier lugar del mundo.
 En cualquiera de sus clasificaciones, debe cumplir con ciertos parámetros para que realmente pueda
comunicar eficientemente un concepto, ellos son claridad y precisión.
 Sea un plano arquitectónico, un plano de urbanismo o el dibujo de las piezas de un automóvil, siempre
se vale fundamentalmente de conceptos geométricos, y en ellos las matemáticas se aplican para que los
cálculos sean exactos.
 Se emplea la geometría euclidiana y diversos tipos de escalas y perspectivas.
 Se realiza en diversos tipos de soporte tales como papel, lienzo o acetato; actualmente se usan los
medios tecnológicos para realizarlos a través de programas especializados.
 Son variados los instrumentos especiales que se emplean, entre ellos lápices, rotuladores, reglas de
varios tipos, escuadras, compases, etc.

Ing. Juan Carlos Choque Marupa

CARACTERISTICAS
FORMAS DE EXPRESION
El dibujo técnico engloba trabajos como bosquejo y/o croquis, esquemas, diagramas, planos eléctricos y
electrónicos, representaciones de todo tipo de elementos mecánicos, planos de arquitectura, urbanismo, etc,
resueltos mediante el auxilio de conceptos geométricos, donde son aplicadas las matemáticas, la geometría
euclidiana, diversos tipos de perspectivas, escalas, entre otros.

MEDIOS Y SOPORTES
El dibujo puede ser plasmado en una gran variedad de materiales, como son diversos tipos
de papel, lienzo o acetato(mylar); también puede proyectarse en pantalla, mostrarse en monitor, recrear
animaciones gráficas de sus volúmenes, etc.

ÚTILES E INSTRUMENTOS
Para realizar el dibujo técnico se emplean diversos útiles o instrumentos: reglas de varios
tipos, compases, lápices, escuadras, cartabón, tiralíneas, rotuladores, etc. Actualmente, se utiliza con
preferencia la informática, en su vertiente de diseño asistido mediante programas (CAD, 3D, vectorial, etcétera)
con resultados óptimos y en continuo proceso de mejora.

Ing. Juan Carlos Choque Marupa

TIPOS DE DIBUJO TECNICO
Dibujo arquitectónico: El dibujo arquitectónico abarca una gama de representaciones gráficas con las cuales
realizamos los planos para la construcción de edificios, casas, quintas, autopistas, iglesias, fábricas y puentes
entre otros. Se dibuja el proyecto con instrumentos precisos, con sus respectivos detalles, ajuste y
correcciones, donde aparecen los planos de planta, fachadas, secciones, perspectivas, fundaciones, columnas,
detalles y otros.

Dibujo mecánico: El dibujo mecánico se emplea en la representación de piezas o partes de máquinas,

maquinarias, vehículos como grúas y motos, aviones, helicópteros y máquinas industriales. Los planos que
representan un mecanismo simple o una máquina formada por un conjunto de piezas, son llamados planos de
conjunto; y los que representa un sólo elemento, plano de pieza. Los que representan un conjunto de piezas
con las indicaciones gráficas para su colocación, y armar un todo, son llamados planos de montaje.

Dibujo eléctrico: Este tipo de dibujo se refiere a la representación gráfica de instalaciones eléctricas en una
industria, oficina o vivienda o en cualquier estructura arquitectónica que requiera de electricidad. Mediante la
simbología correspondiente se representan acometidas, caja de contador, tablero principal, línea de circuitos,
interruptores, toma corrientes, salidas de lámparas entre otros.

Ing. Juan Carlos Choque Marupa

TIPOS DE DIBUJO TECNICO
Dibujo electrónico: Se representa los circuitos que dan funcionamiento preciso a diversos aparatos que en la
actualidad constituyen un adelanto tecnológico como las computadoras, amplificadores, transmisores, relojes,
televisores, radios y otros.

Dibujo geológico: El dibujo geológico se emplea en geografía y en geología, en él se representan las diversas
capas de la tierra empleando una simbología y da a conocer los minerales contenidos en cada capa. Se usa
mucho en minería y en exploraciones de yacimientos petrolíferos.

Dibujo topográfico: El dibujo topográfico nos representa gráficamente las características de una determinada
extensión de terreno, mediante signos convencionalmente establecidos. Nos muestra los accidentes naturales y
artificiales, cotas o medidas, curvas horizontales o curvas de nivel.

Dibujo urbanístico: Este tipo de dibujo se emplea en la organización de ciudades: en la ubicación de centros
urbanos, zonas industriales, bulevares, calles, avenidas, jardines, autopistas, zonas recreativas entre otros. Se
dibujan anteproyectos, proyectos, planos de conjunto, planos de pormenor.

Ing. Juan Carlos Choque Marupa
