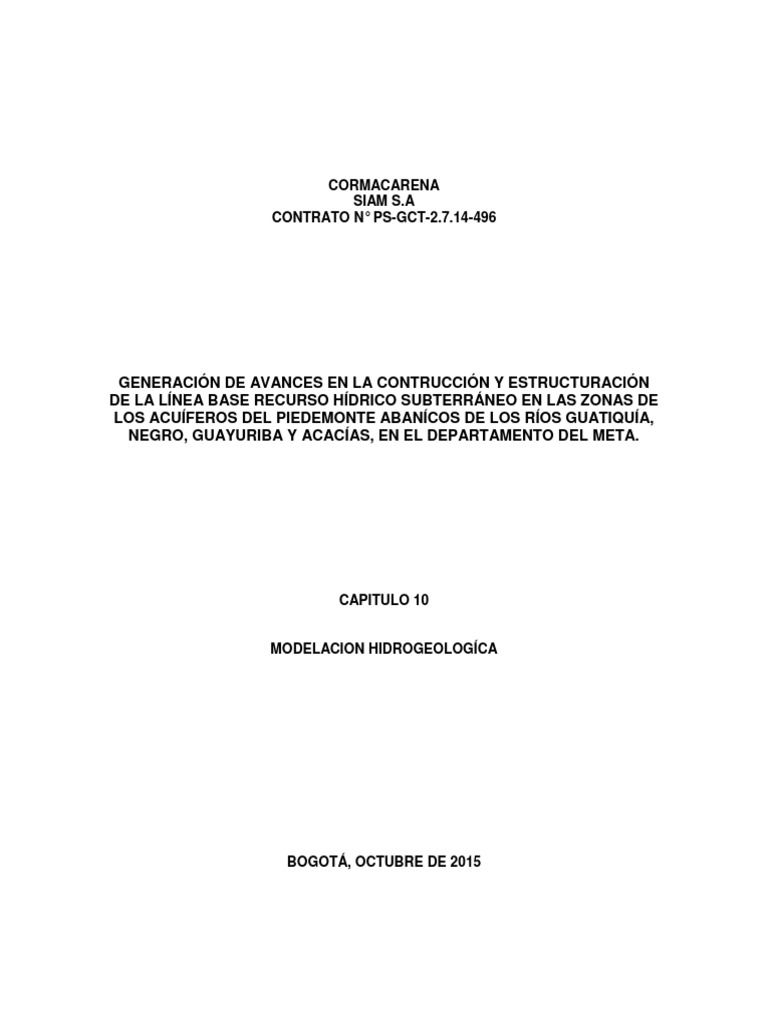

CORMACARENA

SIAM S.A
CONTRATO N° PS-GCT-2.7.14-496

GENERACIÓN DE AVANCES EN LA CONTRUCCIÓN Y ESTRUCTURACIÓN

DE LA LÍNEA BASE RECURSO HÍDRICO SUBTERRÁNEO EN LAS ZONAS DE
LOS ACUÍFEROS DEL PIEDEMONTE ABANÍCOS DE LOS RÍOS GUATIQUÍA,
NEGRO, GUAYURIBA Y ACACÍAS, EN EL DEPARTAMENTO DEL META.

CAPITULO 10

MODELACION HIDROGEOLOGÍCA

BOGOTÁ, OCTUBRE DE 2015

 GENERACIÓN DE AVANCES EN LA
CONTRUCCIÓN Y ESTRUCTURACIÓN DE LA
LÍNEA BASE RECURSO HÍDRICO
SUBTERRÁNEO EN LAS ZONAS DE LOS
ACUÍFEROS DEL PIEDEMONTE ABANÍCOS DE
LOS RÍOS GUATIQUÍA, NEGRO, GUAYURIBA Y
ACACÍAS, EN EL DEPARTAMENTO DEL META

TABLA DE CONTENIDO

10 MODELACION HIDROGEOLOGICA ...................................................................... 4

10.1 MODELO HIDROGEOLÓGICO CONCEPTUAL ................................................................ 4
10.1.1 Geometría y características de la cuenca hidrogeológica .............................................. 4
10.1.2 Áreas de recarga ............................................................................................................. 6
10.1.3 Límites verticales y horizontales ..................................................................................... 6
10.1.4 Movimiento del agua subterránea ................................................................................... 7
10.1.5 Acuíferos de importancia regional ................................................................................... 7
10.1.6 Unidades hidroestratigráficas y tipos de acuíferos ......................................................... 8
10.1.6.1 Sedimentos y Rocas con Flujo Esencialmente Intergranular ................................ 10
10.1.6.2 Rocas con flujo esencialmente a través de fracturas ............................................ 11
10.1.6.3 Rocas con flujo combinado granular y por fracturas. ............................................ 12
10.1.6.4 Rocas Esencialmente Carentes De Recursos Explotables De Agua Subterránea ........... 12
10.1.7 Isopiezas y dirección de flujo acuífero cuaternario ....................................................... 12
10.1.8 Química del agua .......................................................................................................... 13
10.1.9 Disponibilidad del recurso ............................................................................................. 14
10.2 MODELO MATEMÁTICO DE FLUJO ............................................................................... 15
10.2.1 Introducción ................................................................................................................... 15
10.2.2 Alcances modelo matemático ....................................................................................... 15
10.2.3 Generalidades ............................................................................................................... 16
10.2.4 Bases teóricas ............................................................................................................... 16
10.2.5 Solución de la ecuación de Flujo ................................................................................... 19
10.2.6 Uso del programa visual modflow ................................................................................. 24
10.2.6.1 Módulo de flujo ...................................................................................................... 24
10.2.6.2 Métodos de solución.............................................................................................. 29
10.2.6.3 Diseño del modelo computacional ........................................................................ 30
10.2.6.4 Discretización espacial .......................................................................................... 30
10.2.6.5 Variables iniciales o de entrada ............................................................................ 30

i
 GENERACIÓN DE AVANCES EN LA
CONTRUCCIÓN Y ESTRUCTURACIÓN DE LA
LÍNEA BASE RECURSO HÍDRICO
SUBTERRÁNEO EN LAS ZONAS DE LOS
ACUÍFEROS DEL PIEDEMONTE ABANÍCOS DE
LOS RÍOS GUATIQUÍA, NEGRO, GUAYURIBA Y
ACACÍAS, EN EL DEPARTAMENTO DEL META

LISTA DE FIGURAS

Figura N° 10-1 Modelo conceptual regional ....................................................................................... 5

Figura N° 10-2 Unidades hidrogeológicas definidas. ......................................................................... 9
Figura N° 10-3 Mapa de isopiezas acuífero Cuaternario .................................................................. 13
Figura N° 10-4 Discretización de un acuífero empleando el método de las diferencias finitas
Tomado de: Zúñiga (1998) ...................................................................................... 19
Figura N° 10-5 Tipos de configuraciones bajo el MDF. ................................................................... 20
Figura N° 10-6 Tipos de configuraciones bajo el MDF. ................................................................... 21
Figura N° 10-7 Tipos de celdas que se pueden definir con VMODFLOW ........................................ 25
Figura N° 10-8 Sección transversal de un acuífero que contiene un río y su discretización en
VMODFLOW ............................................................................................................ 26
Figura N° 10-9 Parámetros a tener en cuenta para el cálculo de la conductancia.......................... 27
Figura N° 10-10 Mapa digital de terreno 3D generado ..................................................................... 32
Figura N° 10-11 Mapa digital de terreno 2D generado y perfiles ...................................................... 33
Figura N° 10-12 Malla empleada para la simulación numérica ....................................................... 34
Figura N° 10-13 Capas empleadas para la simulación numérica (exageración vertical 1:20) ........ 34
Figura N° 10-14 Discretización de la geología (capa 1) (El color Verde corresponde a la unidad de
terrazas y abanicos aluviales, color blanco a depósitos aluviales recientes) ......... 35
Figura N° 10-15 Discretización de ríos en superficie ........................................................................ 36

LISTA DE TABLAS

Tabla 10-1 Reservas totales de agua subterránea estimadas en el área de estudio....................... 14

Tabla 10-2 Capas empleadas en el modelo ..................................................................................... 31
Tabla 10-3 Propiedades hidráulicas ríos simulados ......................................................................... 35
Tabla 10-4 Propiedades geohidráulicas empleadas ......................................................................... 37

ii
 GENERACIÓN DE AVANCES EN LA
CONTRUCCIÓN Y ESTRUCTURACIÓN DE LA
LÍNEA BASE RECURSO HÍDRICO
SUBTERRÁNEO EN LAS ZONAS DE LOS
ACUÍFEROS DEL PIEDEMONTE ABANÍCOS DE
LOS RÍOS GUATIQUÍA, NEGRO, GUAYURIBA Y
ACACÍAS, EN EL DEPARTAMENTO DEL META

LISTA DE ANEXOS

ANEXO 10.1 Mapa hidrogeológico

ANEXO 10.2 Mapa de isopiezas

ANEXO 10.3 Discretización areal del modelo

iii
 GENERACIÓN DE AVANCES EN LA
CONTRUCCIÓN Y ESTRUCTURACIÓN DE LA
LÍNEA BASE RECURSO HÍDRICO SUBTERRÁNEO
EN LAS ZONAS DE LOS ACUÍFEROS DEL
PIEDEMONTE ABANÍCOS DE LOS RÍOS
GUATIQUÍA, NEGRO, GUAYURIBA Y ACACÍAS,
EN EL DEPARTAMENTO DEL META

10 MODELACION HIDROGEOLOGICA

10.1 MODELO HIDROGEOLÓGICO CONCEPTUAL

El primer paso a seguir para la elaboración de un modelo matemático es la definición de un

modelo hidrogeológico conceptual que involucre todos los parámetros que puedan afectar
o influir sobre el comportamiento del agua subterránea. Este modelo involucra la definición
de las características regionales de la cuenca hidrogeológica, y la definición de unidades
hidroestratigráficas (unidades con similares propiedades geohidráulicas) basados en las
características de litofacies de las rocas existentes, propiedades hidráulicas, e hidrología
del área.

Para la realización del modelo conceptual hidrogeológico del área de estudio, se tuvo en
cuenta toda la información compilada, como adquirida en campo a nivel de geología,
hidrología, geofísica, hidroquímica, e hidráulica que permitió definir entre otras
características: geometría, límites horizontales y verticales, zonas de recarga y descarga,
unidades hidroestratigráficas, tipos de acuíferos, niveles, calidad del agua etc. A
continuación se hace un resumen de los principales hallazgos hidrogeológicos encontrados
dentro del área de estudio.

10.1.1 Geometría y características de la cuenca hidrogeológica

El área de estudio corresponde a una cuenca hidrogeológica abierta, basculada al oriente,

limitada al sur por el Río Ariari, al Norte por el Río Humadea al occidente por el piedemonte
llanero y al oriente por el Río Metica y el Alto de Menegua.

La zona se puede dividir en dos zonas: La primera zona de alta pendiente, ubicada al
occidente del área de estudio y que corresponde litoestratigráficamente con una secuencia
de basamento y sedimentitas que van desde el cretácico hasta el terciario, altamente
fracturadas como consecuencia de los últimos pulso de levantamiento de la Cordillera
Oriental. Es allí donde se produce la recarga de los acuíferos profundos y a pesar de que
se consideran basamento hidrogeológico (en su mayoría), se evidencia la presencia de
nacederos por efectos del tectonismo. Por otra parte, la zona 2 corresponde a la parte semi
ondulada a plana (con pendientes del orden del 3%) ubicada al oriente y que cubre
aproximadamente el 85% del área de estudio, y que está asociada litoestratigráficamente
con depósitos granulares de edad reciente y terciaria, con una alta variación lateral de facies
grano decreciente en sentido Oeste Este. Esta zona presenta una recarga por precipitación
directa y es aquí donde se encuentran los acuíferos con mayor prospectividad
hidrogeológica.

4
 GENERACIÓN DE AVANCES EN LA
CONTRUCCIÓN Y ESTRUCTURACIÓN DE LA
LÍNEA BASE RECURSO HÍDRICO SUBTERRÁNEO
EN LAS ZONAS DE LOS ACUÍFEROS DEL
PIEDEMONTE ABANÍCOS DE LOS RÍOS
GUATIQUÍA, NEGRO, GUAYURIBA Y ACACÍAS,
EN EL DEPARTAMENTO DEL META

Los acuíferos presentes son regionales discontinuos, plano paralelos multicapa, que van
desde cubiertos hasta confinados, limitados principalmente en la dirección vertical por
capas impermeables de composición arcillosa (perched aquifers).

El flujo regional presenta una dirección preferencial Noroeste Sureste teniendo como nivel
base el río Metica ubicado al Oriente del área de estudio (Figura N° 10-1) (Ver ANEXO
10.1 Mapa hidrogeológico), aun así y de acuerdo con los resultados de paleo corrientes
hechos para la Formación Guayabo el hecho de que se cuenta con un alto estructural (Alto
de Menegua) en el límite Oriental del agua donde afloran sedimentitas de edad terciaria de
la Formación Caja es posible que se tenga un flujo subsuperficial en sentido Oriente
Occidente de menor magnitud (esta afirmación habría que verificarla con nuevos estudios).

La descarga de los acuíferos someros se realiza a través de la red hidrográfica de toda el

área, siendo su nivel base dentro del área el Río Metica.

Figura N° 10-1 Modelo conceptual regional

5
 GENERACIÓN DE AVANCES EN LA
CONTRUCCIÓN Y ESTRUCTURACIÓN DE LA
LÍNEA BASE RECURSO HÍDRICO SUBTERRÁNEO
EN LAS ZONAS DE LOS ACUÍFEROS DEL
PIEDEMONTE ABANÍCOS DE LOS RÍOS
GUATIQUÍA, NEGRO, GUAYURIBA Y ACACÍAS,
EN EL DEPARTAMENTO DEL META

10.1.2 Áreas de recarga

De acuerdo con las características hidrológicas, el área de estudio se divide en dos zonas
de recarga:

Zona 1: Corresponde a la zona de piedemonte donde afloran sedimentitas de edad terciaria

y cuaternaria correspondientes a la Formación Caja, Areniscas del Limbo y terrazas de la
parte alta y a las sedimentitas de edad cretácica pertenecientes a la Formación Une, y
Grupo Palmichal. En este caso la recarga a los acuíferos, es debida principalmente a la
porosidad secundaria producto de la diagénesis tectónica que han sufrido las rocas como
consecuencia del levantamiento de la Cordillera Oriental. Este incremento en la porosidad
de ciertas rocas por tectonismo ha dado lugar a la presencia de nacederos en rocas que se
consideran basamento hidrogeológico y que son aprovechados por la comunidad.

Zona 2: Corresponde a la zona semiplana del área de estudio, la cual está cubierta por
sedimentos de edad reciente producto de la sedimentación de la extensa red hidrográfica
que atraviesa toda la zona. En este caso la recarga es a los acuíferos someros, por
precipitación directa, y depende única y exclusivamente de la porosidad primaria de los
mismos sedimentos, por lo que esta puede variar. Según los resultados de la prospección
geofísica, se observa una secuencia grano decreciente en sentido Oeste Este lo que
condicionaría una mayor recarga en ese mismo sentido.

Zona 3: Corresponde a la zona alta ubicada en el extremo oriente fuera del área de estudio
y denominada Alto de Menegua asociada litoestratigráficamente con sedimentitas poco
consolidadas de la Formación Caja. En este caso la recarga es a los acuíferos someros, a
través de los miembros más arenosos de la Formación Caja.

10.1.3 Límites verticales y horizontales

La cuenca hidrogeológica está limitada al oeste por basamento y sedimentitas de edad

cretácica que hacen las veces de basamento hidrogeológico y no permiten la recarga de
los acuíferos profundos por lo que toda la lluvia es traducida en escorrentía que alimenta la
red hidrográfica del área.

Al oriente las unidades hidrogeológicas presentan un acuñamiento contra el denominado

Alto de Mengua compuesto por sedimentitas de la Formación Caja (Formación Guayabo)
por lo que este sirve de límite oriental por lo menos a los acuíferos someros.

En profundidad la cuenca está limitada por la Formación Shale León que hace de
basamento hidrogeológico y que de acuerdo con pozos petrolíferos perforados en el área

6
 GENERACIÓN DE AVANCES EN LA
CONTRUCCIÓN Y ESTRUCTURACIÓN DE LA
LÍNEA BASE RECURSO HÍDRICO SUBTERRÁNEO
EN LAS ZONAS DE LOS ACUÍFEROS DEL
PIEDEMONTE ABANÍCOS DE LOS RÍOS
GUATIQUÍA, NEGRO, GUAYURIBA Y ACACÍAS,
EN EL DEPARTAMENTO DEL META

de Suria, se reporta a 1200 m de profundidad.

De acuerdo con los resultados de la prospección geofísica se observa una variación lateral
de facies grano decreciente en sentido Oeste – Este y Norte – Sur, lo que genera un el
sistema acuífero multicapa que exhibe un comportamiento tipo Perched (Fetter, 2001)
donde lentes o paquetes de facies granulares gruesas están limitados ya sean en ambos
extremos o en uno solo, por unidades hidroestratigráficas de facies finas dando origen a
acuíferos confinados a semiconfinados de extensión variable.

10.1.4 Movimiento del agua subterránea

 Flujo regional

El agua lluvia que se infiltra en los cerros ubicados al occidente del área principalmente
donde aflora las Formaciones de edad cretácica y terciaria de composición principalmente
granular (Formación Areniscas del Limbo, Formación Une, Formación Corneta, Grupo
Palmichal), viaja a través del macizo rocoso a través del sistema de fracturamiento que ha
dado origen a porosidades secundarias, hasta llegar a la zona semi plana en el área
compuesta por la Formación Guayabo (Caja) y los depósitos cuaternarios. Por otro lado y
la lluvia que cae sobre la zona plana se infiltrar de forma directa, gracias a la poca cobertura
que cubre el acuífero somero y su permeabilidad. El agua entonces infiltrada fluye en
sentido Occidente- Oriente y en sentido ascendente hacia la zona de Puerto López, debido
al acuñamiento de las unidades litoestratigráficas hacia esta zona. Aun así teniendo en
cuenta el paleoalto de Menegua es posible tener un flujo de menor magnitud en sentido
Oriente Occidente por lo menos a nivel de los acuíferos más someros.

 Flujo local

Debido a la alta variación lateral de facies del acuífero cuaternario y a la presencia de una
red de drenaje superficial denso, es posible que se presenten flujos subsuperficiales locales
en dirección diferente a la dirección regional esto es, NorOeste- SurEste.

10.1.5 Acuíferos de importancia regional

En el área existen dos acuíferos de importancia regional, sobre los cuales se deben focalizar
todos los esfuerzos por parte de CORMACARENA para su manejo y protección:

El primero corresponde al Acuífero Cuaternario que es el acuífero más somero del área, y
a la vez es el más usado por la comunidad para consumo humano, pequeñas actividades
comerciales y agropecuarias. Se estima que puede llegar a tener un espesor hasta de 50
m y producir caudales de hasta 3 l/s.

7
 GENERACIÓN DE AVANCES EN LA
CONTRUCCIÓN Y ESTRUCTURACIÓN DE LA
LÍNEA BASE RECURSO HÍDRICO SUBTERRÁNEO
EN LAS ZONAS DE LOS ACUÍFEROS DEL
PIEDEMONTE ABANÍCOS DE LOS RÍOS
GUATIQUÍA, NEGRO, GUAYURIBA Y ACACÍAS,
EN EL DEPARTAMENTO DEL META

El segundo acuífero o acuífero principal se ha denominado Acuífero Guayabo (Caja);

corresponde al acuífero más extenso tanto horizontal como verticalmente alcanzando
espesores mayores a 1000 m (según reporte de pozos de hidrocarburos perforados en la
región). Se estima que puede producir caudales mayores a 30 l/s (dependiendo del espesor
perforado).

Este acuífero se considera de gran importancia regional, ya que, en el futuro puede suplir
las necesidades de agua potable de la región. Actualmente se explota con fines industriales
la parte superior del mismo.

10.1.6 Unidades hidroestratigráficas y tipos de acuíferos

De acuerdo con los resultados del modelo conceptual y basados en la definición de

unidades hidrogeológicas regionales definidas por el INGEOMINAS, se definieron cinco (5)
tipos de unidades hidrogeológicas: Sedimentos y Rocas con Flujo Esencialmente
Intergranular, Rocas Con Flujo Esencialmente A Través De Fracturas, Rocas Con Flujo
Combinado, Intergranular y Por Fisuras, Sedimentos y Rocas Esencialmente Carentes De
Recursos Explotables De Agua Subterránea y Casos Especiales (ver ANEXO 10.1 Mapa
hidrogeológico).

A continuación se realiza una descripción de cada una de las unidades hidrogeológicas

identificadas en el área de estudio (ver Figura N° 10-2):

8
 GENERACIÓN DE AVANCES EN LA
CONTRUCCIÓN Y ESTRUCTURACIÓN DE LA
LÍNEA BASE RECURSO HÍDRICO SUBTERRÁNEO
EN LAS ZONAS DE LOS ACUÍFEROS DEL
PIEDEMONTE ABANÍCOS DE LOS RÍOS
GUATIQUÍA, NEGRO, GUAYURIBA Y ACACÍAS,
EN EL DEPARTAMENTO DEL META

Figura N° 10-2 Unidades hidrogeológicas definidas.

9
 GENERACIÓN DE AVANCES EN LA
CONTRUCCIÓN Y ESTRUCTURACIÓN DE LA
LÍNEA BASE RECURSO HÍDRICO SUBTERRÁNEO
EN LAS ZONAS DE LOS ACUÍFEROS DEL
PIEDEMONTE ABANÍCOS DE LOS RÍOS
GUATIQUÍA, NEGRO, GUAYURIBA Y ACACÍAS,
EN EL DEPARTAMENTO DEL META

10.1.6.1 Sedimentos y Rocas con Flujo Esencialmente Intergranular

Es un sistema de acuíferos discontinuos de extensión regional, multicapa conformados por

sedimentos no consolidados de tipo granular y de ambiente fluvial que
litoestratigráficamente se correlacionan con depósitos aluviales, y de terraza, etc. propios
de la sedimentación reciente de los Ríos del área; y sedimentitas poco consolidadas de
Edad terciaria que se correlacionan litoestratigráficamente con la Formación Guayabo
(Formación Caja) y Formación Corneta.

De acuerdo con los resultados de la campaña geofísica presenta una variación lateral
grano decreciente en sentido Oeste-Este y Norte-Sur, por lo que su rendimiento es variable
y tendería? a ser menor en este mismo sentido.

Debido a su poca profundidad, caudales producidos y calidad del agua, esta unidad
hidrogeológica, se convierte en la principal fuente de explotación de aguas subterráneas
por parte de la comunidad y sobre la cual se construyen los aljibes y pozos, reportados.

Dentro de esta unidad se pueden diferenciar los siguientes acuíferos:

10.1.6.1.1 Acuífero Guayabo Caja (AGyC)

Corresponde al acuífero principal del área de extensión regional discontinuo, multicapa,

de alta a muy alta productividad, de tipo semiconfinado hasta confinado, con flujo
esencialmente inter granular asociado a sedimentos granulares con alta variación lateral de
facies (debido a su génesis) que varían desde gravas gruesas hasta arenas de grano medio
a fino, de la Formación Guayabo (Caja) con capacidades especificas reportados desde 2
l/s/m Según información compilada, registros de pozos, e información geofísica, se estima
que este acuífero, se encuentra a partir de los 25 m a 30 m; y de acuerdo con reportes de
pozos exploratorios para hidrocarburos su espesor es de 1292 m en el área de Suria m y
466 m en el área de Chichimene Debido a que presenta una variación vertical alta la
productividad del mismo depende única y exclusivamente de las capas permeables que se
atraviesen. El agua asociada en general es apta para consumo humano; hoy en día su
principal uso es para actividades mixtas e industriales.

Hasta la fecha se cuenta con un reporte de influjos de este acuífero de 700 GPM (44 l/s) en
una sección atravesada de 1000 pies (333 m) en el área de Chichimene lo que demuestra
su gran capacidad productor de agua.

Por último, y debido al potencial que posee este acuífero se considera que es el de mayor
importancia regional y estratégica para el área en el futuro, por lo que desde ya la
Corporación deberá implementar medidas para su mejor conocimiento y adecuado manejo.

10
 GENERACIÓN DE AVANCES EN LA
CONTRUCCIÓN Y ESTRUCTURACIÓN DE LA
LÍNEA BASE RECURSO HÍDRICO SUBTERRÁNEO
EN LAS ZONAS DE LOS ACUÍFEROS DEL
PIEDEMONTE ABANÍCOS DE LOS RÍOS
GUATIQUÍA, NEGRO, GUAYURIBA Y ACACÍAS,
EN EL DEPARTAMENTO DEL META

10.1.6.1.2 Cuaternario – (AcQ) (Depósitos de Abanicos aluviales, Depósitos de terrazas).

Corresponde a acuíferos de extensión regional discontinuos, multicapa, de baja a mediana

productividad, de tipo cubierto a semiconfinado, con flujo esencialmente inter granular
asociados a sedimentos granulares con alta variación lateral de facies (debido a su génesis)
que varían desde gravas gruesas hasta arenas de grano medio a fino, con capacidades
especificas reportados desde 0.25 l/s/m hasta 2 l/s/m, con profundidades desde los 4 m a
los 30 m. Se estima un espesor máximo del orden de los 50 m. El agua asociada en general
es apta para consumo humano. Hoy en día su uso principal es para consumo humano.

10.1.6.1.3 Acuífero Cuaternario – (AcQal) (Depósitos aluviales recientes)

Corresponde a acuíferos de extensión local discontinuos, multicapa, de baja a muy baja

productividad, de tipo cubierto a semiconfinado, con flujo esencialmente inter granular
asociados a sedimentos granulares con alta variación lateral de facies (debido a su génesis)
que varían desde arenas de grano medio a fino, Se estima que su espesor no debe ser
mayor a los 15 m y su capacidad 0.05 l/s/m. El agua asociada en general se estima es apta
para consumo humano.

10.1.6.1.4 Acuífero Corneta (AcCn)

Corresponde a un acuífero de extensión local discontinuos, de baja productividad, de tipo

cubierto a semiconfinado, con flujo esencialmente inter granular asociado a depósitos
aglomerados de la Formación Corneta que se caracterizan por ser cantos de gran tamaño
envueltos en matriz limo arcillosa. Se estima que su profundidad no debe ser mayor a los
30 m en el área de estudio Se estima que las capacidades especificas son del orden de
0.05 l/s/m, y el l agua asociada en general debe ser es apta para consumo humano debo a
su cercanía la superficie.

10.1.6.2 Rocas con flujo esencialmente a través de fracturas

10.1.6.2.1 Acuífero Cretácico Une (Ack)

Corresponde a acuíferos de extensión regional continuos, de baja a muy baja productividad,

confinados, con flujo esencialmente a través de fracturas. Se estima que la calidad del agua
no debe ser apta para consumo humano, debido al ambiente de formación de las unidades
litoestratigráficas asociadas. Debido al grado de fracturamiento puede dar origen a

11
 GENERACIÓN DE AVANCES EN LA
CONTRUCCIÓN Y ESTRUCTURACIÓN DE LA
LÍNEA BASE RECURSO HÍDRICO SUBTERRÁNEO
EN LAS ZONAS DE LOS ACUÍFEROS DEL
PIEDEMONTE ABANÍCOS DE LOS RÍOS
GUATIQUÍA, NEGRO, GUAYURIBA Y ACACÍAS,
EN EL DEPARTAMENTO DEL META

nacederos que pueden ser utilizados para actividades agrícolas principalmente.

10.1.6.3 Rocas con flujo combinado granular y por fracturas.

Es un sistema de acuíferos discontinuos de extensión regional, de tipo confinado asociado

a areniscas localmente de grano grueso a muy grueso correlacionables con la Formación
Areniscas del Limbo (Formación Mirador) y Grupo Palmichal (Grupo Guadalupe).

10.1.6.3.1 Acuífero Limbo Palmichal (Aclp)

Acuífero de extensión local, continuo, confinado, donde se ha producido un aumento de su

porosidad primaria como consecuencia del tectonismo a que ha sido sometido. Asociado
litoestratigráficamente con las capas de areniscas de las formaciones Limbo y Palmichal.
Se estima que su capacidad específica es del orden de 0.05 l/s/m. en cuanto a su calidad
se estima que no es apta para consumo humano y ya que en algunas zonas estas unidades
son reservorios de hidrocarburos lo más probable es que el agua asociada tenga trazas de
los mismos, así, como un alto contenido de sales.

10.1.6.4 Rocas Esencialmente Carentes De Recursos Explotables De Agua

Subterránea

Grupo Quetame, Grupo Farallones, Formación Brechas de Buenavista, Formación Lutitas

de Macanal, Grupo Cáqueza Formación Fómeque, Formación Chipaque, Arcillolitas del
Limbo.

Complejo de rocas ígneo-metamórficas y cretácicas compacta duras de grano fino a muy

fino. Con capacidades menores a 0.05 l/s/m. No se consideran unidades productoras de
agua, pero por el grado de tectonismo a nivel muy local, puede dar origen a nacederos
donde afloran que pueden ser utilizados para riego y/o ganadería únicamente, debido a su
calidad físico química (ya que se pueden presentar altos contenidos de hierro, dureza,
sulfuros etc.). Esto se evidenció en campo, dentro del Grupo Farallones donde se reportan
nacederos con temperatura elevada ( “de tipo termal”?).

10.1.7 Isopiezas y dirección de flujo acuífero cuaternario

Con base en los resultados de los niveles de agua obtenidos en campo nivelados a
precisión submétrica para el acuífero cuaternario, se generó un mapa de isopiezas y
dirección de flujo (Figura N° 10-3) (ver ANEXO 10.2 Mapa de isopiezas). De acuerdo con
esto, se observa que los niveles de agua varían entre 0.6 m y 12 m de profundidad, siendo
la zona de Villavicencio donde se reportan los valores más profundos de nivel; por otro lado
se observa una dirección preferencial de flujo a nivel regional oeste – este con algunos

12
 GENERACIÓN DE AVANCES EN LA
CONTRUCCIÓN Y ESTRUCTURACIÓN DE LA
LÍNEA BASE RECURSO HÍDRICO SUBTERRÁNEO
EN LAS ZONAS DE LOS ACUÍFEROS DEL
PIEDEMONTE ABANÍCOS DE LOS RÍOS
GUATIQUÍA, NEGRO, GUAYURIBA Y ACACÍAS,
EN EL DEPARTAMENTO DEL META

flujos locales.

Figura N° 10-3 Mapa de isopiezas acuífero Cuaternario

10.1.8 Química del agua

De acuerdo con los análisis hidroquímicos para el cuternario, se observa que la mayor
concentración iónica por muestra se presenta en el área de Cumaral-Restrepo, Acacias y
Puerto López. Villavicencio tiene una mayor concentración iónica en algunos puntos
cercanos al piedemonte y posteriormente la concentración iónica va disminuyendo en un
corredor central de dirección occidente oriente. Esta distribución podría ser explicada por el
aporte de iones de las rocas que integran la zona montañosa del piedemonte, cuyas aguas
viajan en sentido de la pendiente y que posteriormente van siendo diluidas a medida que
los acuíferos se van recargando en el área de la planicie siguiendo un recorrido oeste - este.
Este patrón se vería afectado en el área de Puerto López donde de nuevo aumenta la
concentración iónica por la posible afluencia de agua subterránea en sentido este oeste
desde el alto de Menegua hacia la planicie.

13
 GENERACIÓN DE AVANCES EN LA
CONTRUCCIÓN Y ESTRUCTURACIÓN DE LA
LÍNEA BASE RECURSO HÍDRICO SUBTERRÁNEO
EN LAS ZONAS DE LOS ACUÍFEROS DEL
PIEDEMONTE ABANÍCOS DE LOS RÍOS
GUATIQUÍA, NEGRO, GUAYURIBA Y ACACÍAS,
EN EL DEPARTAMENTO DEL META

En términos generales, se observa que las muestras con una mayor concentración de iones
se ubican hacia el piedemonte donde existiría un tránsito de agua en rocas del Paleógeno.
A medida que fluye el agua de occidente a oriente se va presentando una dilución por la
recarga de agua lluvia, esto nos indicaría un tránsito rápido del agua subterránea a través
de las rocas del cuaternario.

En el caso del Acuífero Guayabo se observa que los pozos que captan este nivel en el área
de Villavicencio y Restrepo, tiene una mayor concentración de iones en mg/L,
predominando el Ca, Mg y el ion sulfato, al ser el transito más lento se enriquecería en
estos elementos.

En cuanto a la calidad, el agua encontrada en los aljibes y pozos es de buena calidad

química, es un agua dulce, con baja salinidad, como resultado de la infiltración directa del
agua lluvia. Algunos aljibes contienen hierro producto, probablemente del lavado de
arcillolitas pardo rojizas características de algunas partes de la zona de estudio, el resto de
los parámetros analizados cumplen en su mayoría con la normatividad ambiental vigente
en materia de calidad del agua.

10.1.9 Disponibilidad del recurso

Teniendo como base el área de estudio se realizó una cuantificación del recurso hídrico
subterráneo, pare esto se calcularon tanto las reservas pasivas como las elásticas para
cada acuífero estudiado. Para esto, se tomó un espesor promedio de 50m y una porosidad
efectiva del 6%, para el Acuífero Cuaternario, y un espesor promedio de 400m y una
porosidad efectiva del 12% para el Acuífero Guayabo. La Tabla 10-1, muestra los
resultados obtenidos.

Tabla 10-1 Reservas totales de agua subterránea estimadas en el área de estudio

ACUÍFERO RESERVAS TOTALES (m3)* RESERVAS TOTALES (Mm3)*
Cuaternario 54.655.147.245.988,20 54655147.25
Guayabo 6.995.858.760.038.250 6995858760

*m3: metros cúbicos

*Mm3: Millones de metros cúbicos

14
 GENERACIÓN DE AVANCES EN LA
CONTRUCCIÓN Y ESTRUCTURACIÓN DE LA
LÍNEA BASE RECURSO HÍDRICO SUBTERRÁNEO
EN LAS ZONAS DE LOS ACUÍFEROS DEL
PIEDEMONTE ABANÍCOS DE LOS RÍOS
GUATIQUÍA, NEGRO, GUAYURIBA Y ACACÍAS,
EN EL DEPARTAMENTO DEL META

10.2 MODELO MATEMÁTICO DE FLUJO

10.2.1 Introducción

El objetivo de un modelo matemático de flujo es el de poder determinar la distribución

tridimensional de los niveles piezométricos de un área específica; por lo tanto, los modelos
desarrollados, se basan en el concepto del sistema de flujo y no en el del sistema de
acuífero (Anderson, 1992). Bajo esta premisa es posible construir modelos matemáticos
que permitan conocer no sólo la distribución de las cabezas hidráulicas, sino además la
distribución tridimensional del gradiente hidráulico, la respuesta del sistema ante la
extracción de agua mediante bombeo, balances de agua por unidades hidroestratigráficas,
simular escenarios de contaminación etc.

El éxito de la obtención de un modelo matemático que refleje las condiciones

hidrogeológicas de un área de estudio radica en la calidad y confiabilidad de la información
de entrada; lo que se traduce que se debe conocer de forma clara el modelo hidrogeológico
conceptual hasta el basamento hidrogeológico, lo que incluye modelo geológico
tridimensional, modelo hidráulico, distribución de niveles por acuífero en el tiempo, etc.

10.2.2 Alcances modelo matemático

Una vez realizado el modelo hidrogeológico conceptual se concluye lo siguiente:

No está definida de forma clara las unidades litoestratigráficas en el área por parte del
Servicio Geológico Colombiano.

No se encuentra definido de forma clara los espesores de las unidades litoestratigráficas

por parte del Servicio Geológico Colombiano.

No hay reportes confiables que permitan definir los topes de las unidades hidrogeológicas,
y por ende definir un basamento hidrogeológico.

La mayoría de pozos inventariados NO cuentan con su respetivo diseño mecánico y registro

de pozo, por lo cual no permite definir el acuífero captado

No hay registros de campañas de niveles históricas que permitan definir un comportamiento

de los niveles del área.

No se conoce en detalle las características hidrológicas de los ríos del área.

Debido a lo anterior y ya que el área es extensa se acordó con la interventoría en esta

primera fase plantear el modelo matemático el cual deberá ser complementado a

15
 GENERACIÓN DE AVANCES EN LA
CONTRUCCIÓN Y ESTRUCTURACIÓN DE LA
LÍNEA BASE RECURSO HÍDRICO SUBTERRÁNEO
EN LAS ZONAS DE LOS ACUÍFEROS DEL
PIEDEMONTE ABANÍCOS DE LOS RÍOS
GUATIQUÍA, NEGRO, GUAYURIBA Y ACACÍAS,
EN EL DEPARTAMENTO DEL META

medida que se vaya obteniendo información adicional, con los proyectos que se
tienen contemplados dentro de la mesa del MIO (Mesa Interinstitucional de la
Orinoquía).

10.2.3 Generalidades

Una vez definido el modelo hidrogeológico conceptual y las principales variables que
pueden influir sobre el comportamiento del flujo de agua subterránea en la zona de estudio
a nivel regional, se procedió a definir un modelo matemático del área de estudio que
reflejara las características geológicas e hidráulicas del área

Esta información permitirá elaborar una simulación numérica para evaluar de forma
semicuantitativa las direcciones de flujo de agua subterránea predominante; gradientes
hidráulicos, tasas de bombeo, abatimientos etc.

Para lo anterior se empleó el programa VISUAL MODFLOW, el cual utiliza el método de las
diferencias finitas de malla centrada para el planteamiento de la red de flujo, y cuenta con
varios sistemas de solución para las matrices de ecuaciones diferenciales de flujo
planteadas y que permite simular flujo en 3D, ya sea en estado natural o estacionario y en
estado de bombeo o transitorio.

10.2.4 Bases teóricas

Las bases teóricas de los modelos de flujo están ampliamente tratadas en la literatura
existente (véase por ejemplo Bear, 1978; Wang y Anderson, 1982, Anderson y Woesner,
1992), por lo cual aquí se describen únicamente los fundamentos teóricos prácticos
principales.

La ecuación diferencial fundamental utilizada para el modelo tridimensional de flujo es la

siguiente:

  h    h    h  h
 Kxx    Kyy    Kzz   Ss W
x  x  y  y  z  z  t
(10.1)

En donde,

Kxx, Kyy y Kzz: son los valores de conductividad hidráulica a lo largo de los ejes
coordenados x, y, z. (en unidades de m/d).
h es la cabeza piezométrica (m)
W es el caudal por unidad de volumen y representa todas las extracciones
y recargas (sumideros y fuentes) (d-1).

16
 GENERACIÓN DE AVANCES EN LA
CONTRUCCIÓN Y ESTRUCTURACIÓN DE LA
LÍNEA BASE RECURSO HÍDRICO SUBTERRÁNEO
EN LAS ZONAS DE LOS ACUÍFEROS DEL
PIEDEMONTE ABANÍCOS DE LOS RÍOS
GUATIQUÍA, NEGRO, GUAYURIBA Y ACACÍAS,
EN EL DEPARTAMENTO DEL META

Ss es el almacenamiento específico del medio poroso (m-1); y

t es el tiempo (d)

En general Ss,, Kxx, Kyy y Kzz son funciones espaciales es decir:

Ss = Ss(x,y,z)
Kxx = Kxx(x,y,z)
Kyy = Kyy(x,y,z)
Kzz = Kzz(x,y,z)

W es función tanto del espacio como del tiempo:

W = W (x,y,z,t).

La ecuación (10,1) describe el flujo de agua subterránea bajo condiciones de no equilibrio

(no estacionarias ó transitorias) en un medio heterogéneo y anisotrópico. Esta ecuación,
junto con las condiciones de flujo ó cabeza en los contornos del sistema acuífero, y las
condiciones iniciales de cabeza, constituye la representación matemática completa de un
sistema de flujo de aguas subterráneas.

La solución tanto numérica como analítica es una expresión, que da como resultado el
campo potencial de cabezas hidráulicas h(x,y,z,t), tal que la ecuación (10.1) con sus
condiciones iniciales y de contorno se cumplen.

La distribución de cabezas variando en el tiempo caracteriza el sistema de flujo, es decir es

una medida de la energía de flujo y del volumen de agua en almacenamiento, por lo tanto
se puede utilizar para el cálculo de direcciones y magnitudes de movimiento de agua
subterránea. La ecuación anterior se puede reorganizar integrando las propiedades por
“capas”, situación que hace más propicia la modelación como en el caso del área de
Guaduas en donde existen “miembros”, ó capas geomorfológicas. En este caso la ecuación
anterior tiene la siguiente forma:

  h    h  Hz   h Hz  1  h
   
1
 Txx  Tyy
x  x  y  y  cz cz
 1  1

h np
  I  E     x  xi   y  yi Qiz
t 1 (10.2)

h(x,y,z) = ho(x,y,z) (x,y,z) e ()

h(x,y,z) = f(x,y,z) (x,y,z) e (1) t 0

17
 GENERACIÓN DE AVANCES EN LA
CONTRUCCIÓN Y ESTRUCTURACIÓN DE LA
LÍNEA BASE RECURSO HÍDRICO SUBTERRÁNEO
EN LAS ZONAS DE LOS ACUÍFEROS DEL
PIEDEMONTE ABANÍCOS DE LOS RÍOS
GUATIQUÍA, NEGRO, GUAYURIBA Y ACACÍAS,
EN EL DEPARTAMENTO DEL META

h
T = g(x,y,z) (x,y) e (2) t 0
n

en donde,

h = h(x,y,z) Cabeza piezométrica en la capa z del acuífero.

Txz(x,y,z), Tyz(x,y,z) Transmisividad en las direcciones x,y de la capa z del acuífero.
Txz y Tyz son función del tiempo únicamente en las capas que
no están a presión, cuando están parcialmente saturadas.
h = Sy(x,y,z) Producción específica en condiciones libres.
h = S (x,y,z) Coeficiente de almacenamiento elástico en condiciones a
presión mayor que la atmosférica (confinadas o
semiconfinadas).
I = I(x,y,z,t) Infiltración distribuida arealmente en la capa superior.
E = E(x,y,z,t) Evapotranspiración distribuida arealmente en la capa superior.
cz-1 Resistencia hidráulica (espesor dividido por la conductividad
hidráulica) de los sedimentos que infrayacen un cauce, o del
acuitardo suprayaciendo la capa z del acuífero. Es el inverso
de la conductancia por unidad de área.
cz+1 Resistencia hidráulica del acuitardo infrayaciendo la capa z del
acuífero.
(x-xiz) - (y-yiz) Qiz Designación Dirac delta para pozos, cada uno a un caudal de
bombeo Qiz (positivo para extración), y localizado en (xi,yi) en
la capa z.
x,y,z Coordenadas cartesianas.
t Tiempo.
() Región de flujo.
(G) Contorno (Frontera) de (W ), (G1) U (G2) = (G)
/n Derivada normal al contorno.
ho, f, g Funciones dadas según las condiciones de contorno; ho para
las condiciones iniciales, f para cabezas en función del tiempo
en el contorno G1 y g para flujo variable en el contorno G2.

En este modelo hubo necesidad de definir un tercer tipo de contorno mixto 3 llamado
contorno general de cabeza dado por:

Q = C(x,y,z) (hb – h) (x,y,z) e (3) t 0

en donde,

C(x,y,z) es la conductancia entre el contorno y el acuífero en la capa z

hb = hb (x,y,z) es la cabeza hidráulica en el contorno en la capa z
h = h(x,y,z) Cabeza piezométrica en la capa z del acuífero.

18
 GENERACIÓN DE AVANCES EN LA
CONTRUCCIÓN Y ESTRUCTURACIÓN DE LA
LÍNEA BASE RECURSO HÍDRICO SUBTERRÁNEO
EN LAS ZONAS DE LOS ACUÍFEROS DEL
PIEDEMONTE ABANÍCOS DE LOS RÍOS
GUATIQUÍA, NEGRO, GUAYURIBA Y ACACÍAS,
EN EL DEPARTAMENTO DEL META

10.2.5 Solución de la ecuación de Flujo

Existen varios métodos numéricos de solución para la ecuación de flujo entre los cuales
encuentran los métodos de diferencias finitas, métodos analíticos, métodos de elementos
finitos, métodos de integrales de contorno, de ecuaciones integrales diferenciales y
métodos basados en diferencias finitas integradas, entre otros.

Pero el método más común actualmente empleado es el de las diferencias finitas. Bajo este
método, el sistema de flujo se discretiza mediante la subdivisión del área de flujo en un gran
número de pequeñas celdas que conforman un agrilla. Las derivadas parciales de la
ecuación se reemplazan por valores discretos, los cuales se calculan a partir de la diferencia
(discreta) de cabezas piezométricas en los puntos discretizados y en los intervalos discretos
de tiempo definidos.

En el método de las diferencias finitas (MDF) la discretización del medio poroso se realiza
mediante la construcción de una malla, que divide la región a estudiar en filas (i), columnas
(j) y capas (k). La intersección entre cada fila y columna se conoce como celda y su vértice
como nodo (punto) y representa, conceptualmente, una pequeña parte de material poroso
dentro del cual, las propiedades hidráulicas son constantes para un tiempo determinado.
La Figura N° 10-4, muestra una discretización conceptual tipo de un acuífero.

Figura N° 10-4 Discretización de un acuífero empleando el método de las diferencias

finitas Tomado de: Zúñiga (1998)

El ancho de las celdas a lo largo de las filas es ; el ancho de la celda a lo largo de las

19
 GENERACIÓN DE AVANCES EN LA
CONTRUCCIÓN Y ESTRUCTURACIÓN DE LA
LÍNEA BASE RECURSO HÍDRICO SUBTERRÁNEO
EN LAS ZONAS DE LOS ACUÍFEROS DEL
PIEDEMONTE ABANÍCOS DE LOS RÍOS
GUATIQUÍA, NEGRO, GUAYURIBA Y ACACÍAS,
EN EL DEPARTAMENTO DEL META

columnas es ci , y v k , y es el espesor de la capa. El volumen para la capa n será igual

a: rn * cn * vn .

El MDF presenta dos variaciones de grilla: en la primera el cálculo de la cabeza hidráulica

se realiza en el centro de cada celda (bloque centrado) mientras que en la otra variación el
cálculo realiza en los vértices de cada celda (malla centrada) (
Figura N° 10-5).

El flujo tridimensional a través de la celda i, j, k en dirección de la celda i, j-1, k es, de

acuerdo con la ley de Darcy (Figura N° 10-6):

h h 
qi , j  12 , k  KRi. j  12 , k .ci vk  i , j 1, k i , j , k 
 rj  12 
  (10.3)

Figura N° 10-5 Tipos de configuraciones bajo el MDF.

Tomado de: Zúñiga (1998)

20
 GENERACIÓN DE AVANCES EN LA
CONTRUCCIÓN Y ESTRUCTURACIÓN DE LA
LÍNEA BASE RECURSO HÍDRICO SUBTERRÁNEO
EN LAS ZONAS DE LOS ACUÍFEROS DEL
PIEDEMONTE ABANÍCOS DE LOS RÍOS
GUATIQUÍA, NEGRO, GUAYURIBA Y ACACÍAS,
EN EL DEPARTAMENTO DEL META

Figura N° 10-6 Tipos de configuraciones bajo el MDF.

Tomado de: Zúñiga (1998)

donde:

hi , j , k  Es la cabeza en el nodo i,j,k y h i,j-1,k corresponde a la cabeza en el nodo i,j-1,k

qi , j 1/2,k Es la descarga de flujo que pasa a través de las celdas i,j,k e i,j-1,k.
KRi , j 1/ 2,k Es la conductividad hidráulica en dirección de las filas para los nodos i,j,k e i,j-
1,k
ci vk Es el área de la cara de la celda normal a dirección de la fila
rj1/ 2 Es la distancia entre los nodos i,j,k e i, j-1,k

Combinando las dimensiones de la malla y los valores de conductividad hidráulica en una

sola constante (conductancia) la anterior ecuación se puede expresar de la siguiente forma:

qi , j 1 / 2, k  CRi , j 1 / 2, k (hi , j 1, k  hi , j , k ) (10.4)

donde CRi , j 1 / 2,k Es la conductancia en la fila i y la capa k entre los nodos i, j-1, k e i,j,k

Realizando el mismo cálculo para cada una de las cinco caras restantes de la celda se
obtiene:

21
 GENERACIÓN DE AVANCES EN LA
CONTRUCCIÓN Y ESTRUCTURACIÓN DE LA
LÍNEA BASE RECURSO HÍDRICO SUBTERRÁNEO
EN LAS ZONAS DE LOS ACUÍFEROS DEL
PIEDEMONTE ABANÍCOS DE LOS RÍOS
GUATIQUÍA, NEGRO, GUAYURIBA Y ACACÍAS,
EN EL DEPARTAMENTO DEL META

qi , j 1 / 2, k  CRi , j 1 / 2, k (hi , j 1, k  hi , j , k )

qi 1 / 2, j , k  CCi 1 / 2, j , k (hi 1, j , k  hi , j , k )
qi 1 / 2, j , k  CCi 1 / 2, j , k (hi 1, j , k  hi , j , k ) (10.5)
qi , j , k 1 / 2  CVi , j , k 1 / 2 (hi , j , k 1  hi , j , k )
qi , j , k 1 / 2  CVi , j , k 1 / 2 (hi , j , k 1  hi , j , k )

donde CRi , j 1 / 2, k es la conductancia para la fila i y la capa k entre los nodos i,j-1,k e i,j,k
(en dirección de las filas)
CC i 1 / 2, j , k es la conductancia para la columna j y la capa k entre los nodos i,j-1,k e i,j,k
(en dirección de las columnas)
CVi , j ,k 1 / 2 es la conductancia para la capa k y la fila entre los nodos i,j-1,k e i,j,k (en
dirección vertical)
hi , j ,k  es la cabeza en el nodo i,j,k y h i,j-1,k corresponde a la cabeza en el nodo i,j-
1,k
qi , j 1/2,k es la descarga de flujo que pasa a través de las celdas i,j,k e i,j-1,k.

La ecuación 10,5. toma en cuenta el flujo que entra a la celda i,j,k a través de las seis celdas
adyacentes a la misma; sin embargo, no considera el flujo que entra o sale de la celda por
procesos externos al acuífero, como por ejemplo, corrientes superficiales, drenes, áreas de
recarga, evapotranspiración o pozos, para lo cual es necesario adicionar un nuevo término.

Estos flujos externos pueden o bien depender de la cabeza piezométrica de la celda que
los reciben y a su vez ser independiente de las otras cabezas piezométricas en el acuífero,
o ser completamente independientes de la cabeza piezométrica de la celda que recibe el
flujo. Flujos externos al acuífero se representan mediante la ecuación:

ai , j ,k ,n  pi , j ,k ,n hi , j ,k  qi , j ,k ,n (10.6)

en donde,
a i , j ,k ,n representa el flujo desde la enésima (n) fuente externa hacia la celda i,j,k y
p i , j , k , n y q i , j , k , n son constantes.

En general, si existen N fuentes externas afectan una celda, la combinación de estos flujos
puede expresarse como:

22
 GENERACIÓN DE AVANCES EN LA
CONTRUCCIÓN Y ESTRUCTURACIÓN DE LA
LÍNEA BASE RECURSO HÍDRICO SUBTERRÁNEO
EN LAS ZONAS DE LOS ACUÍFEROS DEL
PIEDEMONTE ABANÍCOS DE LOS RÍOS
GUATIQUÍA, NEGRO, GUAYURIBA Y ACACÍAS,
EN EL DEPARTAMENTO DEL META

QSi , j ,k  n1 ai , j ,k ,n  n1 pi , j ,k ,n hi , j ,k  n1 qi , j ,k ,n (10.7)

N N N

Donde,

QSi,j,k representa los flujos externos que entran o salen de la celda

Definiendo los términos pi,j,k y qi,j,k como

Pi , j ,k  n1 pi , j ,k ,n
N
(10.8)

Qi , j ,k  n 1 qi , j ,k ,n
N
(10.9)

El flujo externo que llega a la celda se expresa como:

QSi , j ,k  Pi , j ,k hi , j ,k  Qi , j ,k (10.10)

Tomando la ecuación de continuidad e incluyendo el flujo entre el nodo i, j, k y los seis

nodos adyacentes así como un flujo externo QS se obtiene:

QSi , j ,k  Pi , j ,k hi , j ,k  Qi , j ,k (10.11)

Donde,

hi , j ,k
 Es la aproximación de diferencias finitas para la derivada de la cabeza con
t
respecto al tiempo.

Ssi , j ,k  Almacenamiento específico de la celda i, j, k ;

Volumen de la celda i, j, k.

Combinando las ecuaciones anteriores y sustituyendo en la ecuación (10.10) se obtiene la

aproximación con diferencias finitas de la ecuación de flujo de agua subterránea:

CRi , j 1 / 2,k (hi , j 1,k  hi , j ,k )  CRi , j 1 / 2,k (hi , j 1,k  hi , j ,k )

 CCi 1 / 2, j ,k (hi 1, j ,k  hi , j ,k )  CCi 1 / 2, j ,k (hi 1, j ,k  hi , j ,k )
(10.12)
 CVi , j ,k 1 / 2 (hi , j ,k 1  hi , j ,k )  CVi , j ,k 1 / 2 (hi , j ,k 1  hi , j ,k )
 Pi , j ,k .hi , j ,k  Qi , j ,k  Ssi , j ,k (r j ci v k )hi , j ,k / t )

23
 GENERACIÓN DE AVANCES EN LA
CONTRUCCIÓN Y ESTRUCTURACIÓN DE LA
LÍNEA BASE RECURSO HÍDRICO SUBTERRÁNEO
EN LAS ZONAS DE LOS ACUÍFEROS DEL
PIEDEMONTE ABANÍCOS DE LOS RÍOS
GUATIQUÍA, NEGRO, GUAYURIBA Y ACACÍAS,
EN EL DEPARTAMENTO DEL META

La solución de este grupo de ecuaciones se realiza mediante métodos iterativos en los

cuales, a partir de una solución inicial se calculan los valores de las cabezas hidráulicas;
para un intervalo de tiempo t, dichos valores se utilizan como soluciones intermedias para
calcular nuevamente las cabezas en intervalos t+1. Cada solución es una “iteración”
repitiéndose, el proceso hasta obtener una diferencia de cabezas entre la solución del
tiempo t-1 y la del tiempo t aceptable o dentro de un rango preestablecido (por ejemplo <
0,01%).

10.2.6 Uso del programa visual modflow

Para el presente trabajo se empleó el programa VMODFLOW, ya que es uno de los

paquetes más comerciales y que ha sido probado bajo diferentes escenarios dando
resultados muy confiables. Dicho programa opera bajo el MDF y consta básicamente de
dos (2) grandes secciones: la primera corresponde a un preprocesador mejorado basado
en el método desarrollado por el USGS. y la segunda a un post procesador que permite de
manera fácil y amigable la entrada de datos y la visualización de resultados. Cada sección
está subdividida en módulos (entrada de datos y visualización de resultados
respectivamente). A continuación se realizará una breve descripción de los principales
módulos que se pueden emplear con VMODLFOW para calcular la distribución de cabezas
bajo diferentes escenarios hidrogeológicos (tomado del “tecnical reference” de
VMODFLOW).

10.2.6.1 Módulo de flujo

Este módulo es el que permite la definición de las principales variables de entrada del
modelo matemático, permitiendo para ello el uso de las siguientes variables:

 Tipos de celdas y simulación de Fronteras

VMODFLOW permite definir tres tipos de celdas: Celdas de Cabeza Constante, Celdas
Inactivas o de No Flujo y Celdas de cabeza variable.

Las celdas de cabeza constante son aquellas cuyo valor se define desde el inicio de la
simulación y se mantiene constante durante el tiempo establecido en la definición de la
misma (un nivel de agua conocido y fijo en el tiempo). Las celdas inactivas son aquellas
que no permiten el intercambio de flujo de agua entre diferentes partes y/o bordes del
modelo (corresponde a limites impermeables generalmente). Las celdas de cabeza variable
son aquellas cuyo valor varía a lo largo del tiempo, durante la simulación hasta la obtención
de los valores finales (celdas del dominio de flujo).

En cada celda de cabeza variable se discretiza la ecuación de flujo, por lo tanto para cada
simulación existe un conjunto de ecuaciones que representa el área modelada. El número

24
 GENERACIÓN DE AVANCES EN LA
CONTRUCCIÓN Y ESTRUCTURACIÓN DE LA
LÍNEA BASE RECURSO HÍDRICO SUBTERRÁNEO
EN LAS ZONAS DE LOS ACUÍFEROS DEL
PIEDEMONTE ABANÍCOS DE LOS RÍOS
GUATIQUÍA, NEGRO, GUAYURIBA Y ACACÍAS,
EN EL DEPARTAMENTO DEL META

de ecuaciones depende del tamaño de la malla empleada para el modelo, así entre mayor
sea el número de celdas activas del modelo, mayor es el número de ecuaciones a
solucionar. Así mismo, a mayor número de intervalos de tiempo mayor el número de veces
que es necesario resolver el sistema de ecuaciones señalado anteriormente.

La Figura N° 10-7, muestra la discretización de un acuífero hipotético, donde se observa los

diferentes tipos de celdas que se pueden utilizar mediante el modelo VMODFLOW.

Figura N° 10-7 Tipos de celdas que se pueden definir con VMODFLOW

Ríos: Los cuerpos de agua superficiales (ríos, quebradas, lagos, humedales, entre otros)
pueden aportar o extraer agua al sistema de flujo subterráneo, dependiendo del gradiente
existente entre estos dos sistemas. El objetivo de VMODFLOW con este módulo es simular
el efecto de flujo entre cuerpos de agua superficial y cuerpos de agua subterránea. En la
Figura N° 10-8, se muestra un esquema de la conceptualización que el VMODFLOW
realiza para la simulación de ríos.

En la parte superior de dicha figura, se muestra un corte transversal de un río, con su lecho,
nivel, y tabla de agua; mientras que en la parte inferior se muestra la representación del
mismo sistema mediante VMODFLOW. Como se observa la interacción, general entre el
acuífero y el río se hace a través del lecho del río, representado en forma similar a un
acuífero semiconfinado mediante la conductividad hidráulica del lecho y el espesor del
mismo. Los parámetros a tener en cuenta entonces para modelar un cauce son:

25
 GENERACIÓN DE AVANCES EN LA
CONTRUCCIÓN Y ESTRUCTURACIÓN DE LA
LÍNEA BASE RECURSO HÍDRICO SUBTERRÁNEO
EN LAS ZONAS DE LOS ACUÍFEROS DEL
PIEDEMONTE ABANÍCOS DE LOS RÍOS
GUATIQUÍA, NEGRO, GUAYURIBA Y ACACÍAS,
EN EL DEPARTAMENTO DEL META

Figura N° 10-8 Sección transversal de un acuífero que contiene un río y su discretización

en VMODFLOW

L = Longitud del cauce en la celda

M = Espesor del lecho del cauce
W = Ancho del cauce en la celda
K = conductividad hidráulica del lecho del cauce

Un parámetro importante en a tener en cuenta cuando se define un cauce superficial en

VMODFLOW es el valor de conductancia (valor este que por lo general se deduce debido
a la falta de datos). Para esto en la Figura N° 10-9, se muestra la discretización de una
corriente superficial donde se observa cuáles son los parámetros a medir para el cálculo de
la conductancia, la cual se define como el coeficiente de goteo por el Área (el coeficiente
de goteo es el inverso de la resistencia hidráulica del lecho de un río ó de una capa acuitarda
o semiconfinante).

26
 GENERACIÓN DE AVANCES EN LA
CONTRUCCIÓN Y ESTRUCTURACIÓN DE LA
LÍNEA BASE RECURSO HÍDRICO SUBTERRÁNEO
EN LAS ZONAS DE LOS ACUÍFEROS DEL
PIEDEMONTE ABANÍCOS DE LOS RÍOS
GUATIQUÍA, NEGRO, GUAYURIBA Y ACACÍAS,
EN EL DEPARTAMENTO DEL META

Figura N° 10-9 Parámetros a tener en cuenta para el cálculo de la conductancia

La interacción entre un cuerpo superficial y un acuífero está definido como:

QRIV 
KLW
HRIV  hi, j ,k 
M
o
QRIV  CRIV HRIV  hi , j ,k 

donde,

QRIV = Flujo entre el cauce y el acuífero

HRIV = Cabeza del cauce
CRIV = Conductancia hidráulica del lecho del cauce
hi,j,k = Cabeza en la celda de cálculo

Recarga: Este módulo está diseñado para simular una recarga areal obtenida de la
infiltración real que sucede a partir de la precipitación de cualquier área. La forma de aplicar
la recarga al modelo esta definida por:

QRi, j  Ii, j  DELRj  DELCi (4.3)

donde,

QRi,j = Tasa de flujo de recarga aplicada al modelo en la celda (i,j) y expresada como
volumen por unidad de tiempo.
II,j = Intensidad de recarga expresado en unidades de longitud por unidad de tiempo.

VMODFLOW permite aplicar la recarga en tres formas diferentes:

27
 GENERACIÓN DE AVANCES EN LA
CONTRUCCIÓN Y ESTRUCTURACIÓN DE LA
LÍNEA BASE RECURSO HÍDRICO SUBTERRÁNEO
EN LAS ZONAS DE LOS ACUÍFEROS DEL
PIEDEMONTE ABANÍCOS DE LOS RÍOS
GUATIQUÍA, NEGRO, GUAYURIBA Y ACACÍAS,
EN EL DEPARTAMENTO DEL META

1. Aplicación de la recarga de forma areal sobre la capa 1

2. Aplicación de la recarga a cualquier celda de forma manual dentro de las diferentes capas
definidas

3. Aplicación de la recarga a la celda activa más alta en la vertical

En los dos primeros casos, si la celda se encuentra seca o es de no flujo, no existirá
recarga sobre ellas; en el tercer caso si existe una cabeza constante y encima una celda
de no flujo, no se aplicará recarga sobre estas celdas.

Evapotranspiración: Este módulo simula la remoción de agua de la zona saturada del

medio poroso por efecto de la transpiración de las plantas y la evaporación directa. Este
módulo se basa en las siguientes suposiciones.

1. Cuando la tabla de agua se encuentra a una profundidad igual o mayor a una elevación
preestablecida, las pérdidas por evapotranspiración ocurren a la tasa máxima
especificada por el usuario.

2. Cuando la tabla de agua se encuentra por debajo de la superficie de evapotranspiración

y la diferencia de profundidades entre la tabla de agua y la superficie de
evapotranspiración excede un valor pre-establecido por el usurario (profundidad de
extinción) la evapotranspiración es nula.

Las pérdidas de evapotranspiración se expresan como

RETi , j  RETMi , j hi , j , k  hsi , j (10.13)

RETi , j  0 hi , j , k  hsi , j  di , j (10.14)

hi , j , k  hsi , j  di , j
RETi , j  RETMi , j .( ) (hsi , j  di , j )  ji , j , k  hsi , j (10.15)
di , j

Donde,

RETi,j es la tasa de pérdida de la tabla de agua debida a evaporación por unidad de

superficie.

hi,j es la profundidad de la tabla de agua en la celda desde la cual puede presentarse la

evapotranspiración.

hsi es la profundidad de la superficie de evapotranspiración.

28
 GENERACIÓN DE AVANCES EN LA
CONTRUCCIÓN Y ESTRUCTURACIÓN DE LA
LÍNEA BASE RECURSO HÍDRICO SUBTERRÁNEO
EN LAS ZONAS DE LOS ACUÍFEROS DEL
PIEDEMONTE ABANÍCOS DE LOS RÍOS
GUATIQUÍA, NEGRO, GUAYURIBA Y ACACÍAS,
EN EL DEPARTAMENTO DEL META

di,j es la profundidad de extinción de la evapotranspiración.

Pozos: Este módulo permite simular pozos de bombeo y/o recarga a una tasa constante
durante un período de tiempo determinado.

El módulo de pozos no diferencia entre diferentes tramos de filtros para un mismo pozo en
una misma capa; es decir que si un pozo presenta uno o más tramos de filtro en una misma
capa, el modelo calcula como si todo el espesor de la capa estuviese compuesto por filtros,
sin embargo sí diferencia filtros ubicados en diferentes capas. Si se localizan filtros en dos
ó más capas, el caudal total es dividido proporcionalmente entre las diferentes zonas de
filtros que existan en cada capa. El caudal total bombeado, lo calcula el modelo para cada
una de las capas en donde se localizan los filtros de la siguiente forma:

Q1 T
 1
Qw  T

Donde,

Q1= Caudal de bombeo de cada zona de filtros

Qw= Caudal total de bombeo total para un lapso de tiempo definido
TI= Transmisividad de la capa donde se definió la zona de filtros
 T= Transmisividad total de todas las zonas de filtros existentes

10.2.6.2 Métodos de solución

VMODFLOW utiliza una discretización por diferencias finitas y la solución general de la

ecuación de flujo la realiza a través de métodos matriciales. Cada uno de estos métodos de
solución presenta sus ventajas y desventajas, las cuales deben evaluarse detalladamente
en el momento de seleccionar uno de ellos, a continuación describiremos los más clásicos
empleados para la solución del problema de flujo.

Método del gradiente conjugado precondicionado (PCG2): Este método maneja el

precondicionamiento de Cholesky y el precondionamiento polinomial. El criterio de
convergencia en este método está dado por el cambio en las cabezas piezómetricas y por
un criterio de cambio residual. Para los problemas no lineales se utiliza el método de las
iteraciones de Picard.

Método del procedimiento implícito riguroso (SIP): El método soluciona conjuntos de

ecuaciones lineales simultáneas mediante iteración. El sistema es muy estable y en la
mayoría de los casos converge a una solución; requiere de menos memoria para llegar a la
solución final; sin embargo, consume mucho más tiempo computacional.

29
 GENERACIÓN DE AVANCES EN LA
CONTRUCCIÓN Y ESTRUCTURACIÓN DE LA
LÍNEA BASE RECURSO HÍDRICO SUBTERRÁNEO
EN LAS ZONAS DE LOS ACUÍFEROS DEL
PIEDEMONTE ABANÍCOS DE LOS RÍOS
GUATIQUÍA, NEGRO, GUAYURIBA Y ACACÍAS,
EN EL DEPARTAMENTO DEL META

Método de sobre relajación sucesiva (SOR): Este método divide la malla de diferencias
finitas en regiones verticales, agrupando las ecuaciones en los nodos, en conjuntos
discretos de ecuaciones, uno por cada región vertical. Cada conjunto de ecuaciones se
procesa, mediante eliminación gausiana, para estimar el nuevo valor de cabeza
piezométrica en la región vertical, posteriormente, se aplica al conjunto de ecuaciones un
factor de aceleración (entre 1 y 2) y este nuevo conjunto se toma como el valor final para el
cambio de cabeza en la iteración correspondiente. El procedimiento se repite para cada
región vertical en secuencia hasta cuando el dominio tridimensional se ha procesado y
hasta cuando la diferencia en cabezas calculada entre iteraciones sea menor a un criterio
preseleccionado, para cada uno de los nodos de la malla.

Método de WHS: Este módulo soluciona el sistema de ecuaciones mediante una rutina de
aceleración estabilizada para el gradiente Bi-conjugado (BICGSTAB), la cual ha sido
implementada con una descomposición incompleta para el sistema de ecuaciones parciales
diferenciales de flujo de agua subterráneas.

10.2.6.3 Diseño del modelo computacional

El modelo computacional tridimensional se diseñó a partir del modelo hidrogeológico

conceptual. Arealmente el modelo se diseñó mediante una malla de celdas rectangulares
de diferentes tamaños, para lo cual se tomó como limites el área de trabajo. En la vertical,
el modelo se discretizó mediante 4 capas paralelas, cuyas superficies (Techo y base de la
capa) corresponden, en lo posible, al techo y a la base de las formaciones geológicas de
importancia.

10.2.6.4 Discretización espacial

El modelo desarrollado presenta una discretización (división del área de flujo en un gran
número de pequeñas celdas o elementos) diferente. La discretización espacial del modelo
se realizó para cumplir con los siguientes objetivos:

• Los resultados producidos por el modelo deben ser aceptables

• La malla final del modelo debe tener el menor número posible de nodos con el fin
de minimizar el tiempo de procesamiento
• La discretización debe ser con mayor detalle en las zonas de interés o donde existen
cambios espaciales importantes en los parámetros de los acuíferos o en el gradiente
hidráulico del mismo.

10.2.6.5 Variables iniciales o de entrada

Límites de Flujo: Estos límites corresponden a las fronteras de dominio de flujo del modelo.
Para la zona de estudio se definió únicamente un límite de flujo al occidente, asociado con

30
 GENERACIÓN DE AVANCES EN LA
CONTRUCCIÓN Y ESTRUCTURACIÓN DE LA
LÍNEA BASE RECURSO HÍDRICO SUBTERRÁNEO
EN LAS ZONAS DE LOS ACUÍFEROS DEL
PIEDEMONTE ABANÍCOS DE LOS RÍOS
GUATIQUÍA, NEGRO, GUAYURIBA Y ACACÍAS,
EN EL DEPARTAMENTO DEL META

las fallas de piedemonte y que pone en contacto rocas de edad cretácica con rocas de edad
terciara y sedimentos cuaternarios.

Topografía: Se emplearon en total 62436 puntos topográficos basados en la restitución

topográfica del área con los cuales se realizó una interpolación mediante el método
Krigging. La Figura N° 10-10 y Figura N° 10-11, muestra el modelo digital de terreno
obtenido en 3D y el modelo 2D con tres perfiles del área de estudio respectivamente.

Malla: La malla o grilla corresponde al número total de filas y columnas empleado para la
realización del modelo matemático y define el grado de aproximación o precisión de los
resultados debido a que por cada nodo (cruce entre una fila y una columna) el programa da
una solución para la ecuación de flujo generando un valor de cabeza hidráulica. Para este
caso se definió una malla variable de 500 filas por 410 columnas, lo que permite obtener
una precisión en los resultados máxima de 181 m en X y de 90 m en Y (Figura N° 10-12).

Capas del modelo: Debido a la alta variación lateral y vertical de facies de las unidades
litoestratigráficas existentes, el área se clasificó en unidades hidroestratigráficas teniendo
en cuenta tanto la geología como la geofísica. De acuerdo con estos resultados se
definieron 4 capas que corresponden litoestratigráficamente a las Unidades: Cuaternario,
Guayabo, y León (Figura N° 10-13). Se dejó una capa adicional con el fin de permitir en
un futuro una vez que se tengan mejores resultados de geofísica introducir ya sea otro nivel
dentro de la Formación Guayabo, o uno diferente dentro del cuaternario o debajo Formación
León . En la Tabla 10-2, se muestran las capas definidas.

Tabla 10-2 Capas empleadas en el modelo

Unidad
Unidad Geológica No. Capa
Hidroestratigráfica
Cuaternario Ac. Cuaternario 1
Formación Guayabo Ac. Guayabo Caja 2
Formación León Ac. León 3
Formación León Ac. León 4

31
 GENERACIÓN DE AVANCES EN LA
CONTRUCCIÓN Y ESTRUCTURACIÓN DE LA
LÍNEA BASE RECURSO HÍDRICO SUBTERRÁNEO
EN LAS ZONAS DE LOS ACUÍFEROS DEL
PIEDEMONTE ABANÍCOS DE LOS RÍOS
GUATIQUÍA, NEGRO, GUAYURIBA Y ACACÍAS,
EN EL DEPARTAMENTO DEL META

Figura N° 10-10 Mapa digital de terreno 3D generado

32
 GENERACIÓN DE AVANCES EN LA
CONTRUCCIÓN Y ESTRUCTURACIÓN DE LA
LÍNEA BASE RECURSO HÍDRICO SUBTERRÁNEO
EN LAS ZONAS DE LOS ACUÍFEROS DEL
PIEDEMONTE ABANÍCOS DE LOS RÍOS
GUATIQUÍA, NEGRO, GUAYURIBA Y ACACÍAS,
EN EL DEPARTAMENTO DEL META

Figura N° 10-11 Mapa digital de terreno 2D generado y perfiles

33
 GENERACIÓN DE AVANCES EN LA
CONTRUCCIÓN Y ESTRUCTURACIÓN DE LA
LÍNEA BASE RECURSO HÍDRICO SUBTERRÁNEO
EN LAS ZONAS DE LOS ACUÍFEROS DEL
PIEDEMONTE ABANÍCOS DE LOS RÍOS
GUATIQUÍA, NEGRO, GUAYURIBA Y ACACÍAS,
EN EL DEPARTAMENTO DEL META

Figura N° 10-12 Malla empleada para la simulación numérica

Figura N° 10-13 Capas empleadas para la simulación numérica (exageración vertical 1:20)

Geología: Con base en el mapa de Ingeominas y la interpretación de imágenes Rapideye,

se generó un mapa geológico del área que fue una variable de entrada al modelo. Este se
discretizó asignándole valores de conductividad hidráulica pero buscando siempre que
presentara los contactos reales en superficie. En la Figura N° 10-14 (ver ANEXO 10.3.

34
 GENERACIÓN DE AVANCES EN LA
CONTRUCCIÓN Y ESTRUCTURACIÓN DE LA
LÍNEA BASE RECURSO HÍDRICO SUBTERRÁNEO
EN LAS ZONAS DE LOS ACUÍFEROS DEL
PIEDEMONTE ABANÍCOS DE LOS RÍOS
GUATIQUÍA, NEGRO, GUAYURIBA Y ACACÍAS,
EN EL DEPARTAMENTO DEL META

Discretización areal del modelo), se muestra la primera capa del modelo donde se puede
apreciar tanto los contactos geológicos como su discretización matemática

Figura N° 10-14 Discretización de la geología (capa 1) (El color Verde corresponde a la

unidad de terrazas y abanicos aluviales, color blanco a depósitos aluviales recientes)

Ríos: Con el fin de analizar la relación entre los cauces superficiales y los acuíferos, se
discretizaron los principales ríos del área de estudio, que incluyó: Río Metica Río Guatiquía,
Río Chichimene, para lo anterior y debido a la carencia de información se asumieron
parámetros hidráulicos de los mismos como son: lámina de agua y conductancia, tomando
como base la topografía del área y referencias bibliográficas por no disponer de más
información. (Tabla 10-3 y Figura N° 10-15).

Tabla 10-3 Propiedades hidráulicas ríos simulados

Rio Ancho (m) Lámina de agua (m) K(m/d) Espesor lecho (m)

Chichimene 15 2 0.01 1

Guatiquia 15 2 0.01 1

Metica 170 4 0.01 1.5

35
 GENERACIÓN DE AVANCES EN LA
CONTRUCCIÓN Y ESTRUCTURACIÓN DE LA
LÍNEA BASE RECURSO HÍDRICO SUBTERRÁNEO
EN LAS ZONAS DE LOS ACUÍFEROS DEL
PIEDEMONTE ABANÍCOS DE LOS RÍOS
GUATIQUÍA, NEGRO, GUAYURIBA Y ACACÍAS,
EN EL DEPARTAMENTO DEL META

Figura N° 10-15 Discretización de ríos en superficie

36
 GENERACIÓN DE AVANCES EN LA
CONTRUCCIÓN Y ESTRUCTURACIÓN DE LA
LÍNEA BASE RECURSO HÍDRICO SUBTERRÁNEO
EN LAS ZONAS DE LOS ACUÍFEROS DEL
PIEDEMONTE ABANÍCOS DE LOS RÍOS
GUATIQUÍA, NEGRO, GUAYURIBA Y ACACÍAS,
EN EL DEPARTAMENTO DEL META

Parámetros Geohidráulicos: Con el fin de representar la anisotropía tanto vertical como

arealmente, a cada unidad hidroestratigráfica se le asignó un valor de conductividad
hidráulica en las tres direcciones(x,y,z), coeficiente de almacenamiento y porosidad (total y
efectiva) de acuerdo a los valores definidos previamente. Debido a la carencia de
información se asumieron ciertos parámetros dentro de los rangos normales de
incertidumbre. Cabe destacar que adicionalmente se discretizó una propiedad (5) que
corresponde al sistema de fallas de piedemonte, con el fin de analizar el comportamiento
hidráulico de la misma; la idea es poder cambiar valores desde rangos de baja
permeabilidad a hasta alta permeabilidad y ver como incide esto en la recarga lateral de los
acuíferos. Los valores finales empleados se muestran en la Tabla 10-4, y en las Figura N°
10-13 y Figura N° 10-14, se muestra la distribución areal y vertical

Tabla 10-4 Propiedades geohidráulicas empleadas

Propiedad Kx=Ky (m/d) Kz (m/d) S sy Φ Total Φ efect.
1 0.5 0.15 1E10-5 0.2 0.13 0.08
2 1 0.1 1E10-3 0.2 0.20 0.12
3 0.001 0.0001 1E10-10 0.001 0.5 0.01
4 0.001 0.0001 1E10-10 0.001 0.5 0.01
5 0.01 0.001 1E10-10 0.2 0.15 0.10

37
