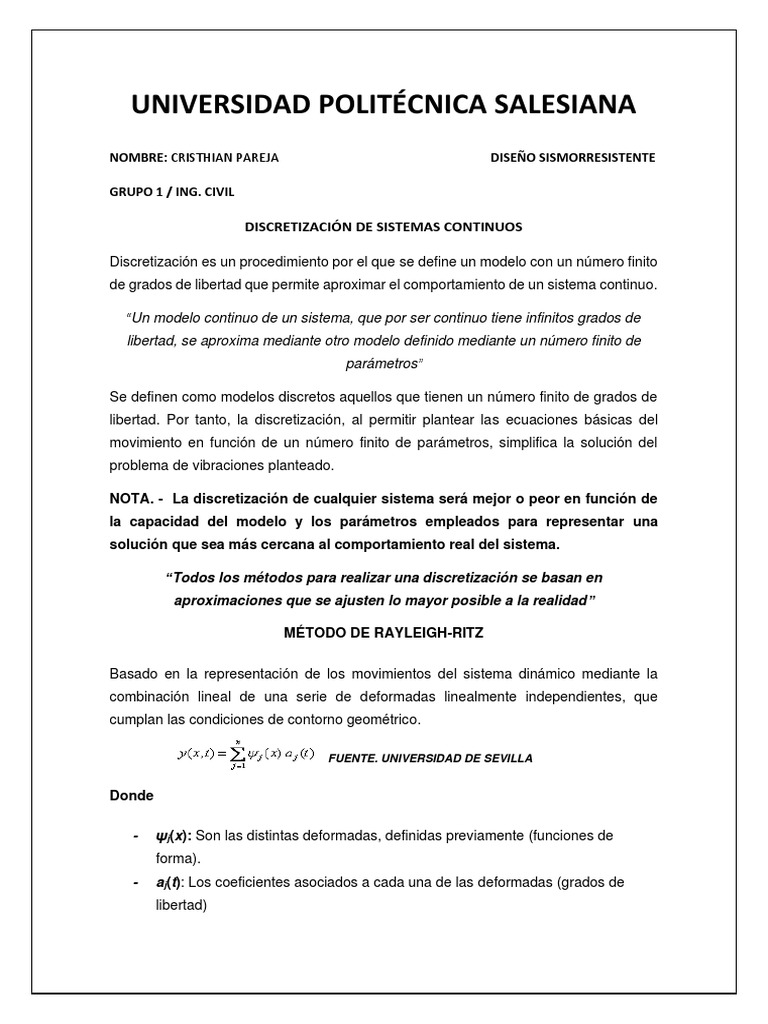

UNIVERSIDAD POLITÉCNICA SALESIANA

NOMBRE: CRISTHIAN PAREJA DISEÑO SISMORRESISTENTE

GRUPO 1 / ING. CIVIL

DISCRETIZACIÓN DE SISTEMAS CONTINUOS

Discretización es un procedimiento por el que se define un modelo con un número finito

de grados de libertad que permite aproximar el comportamiento de un sistema continuo.

“Un modelo continuo de un sistema, que por ser continuo tiene infinitos grados de
libertad, se aproxima mediante otro modelo definido mediante un número finito de
parámetros”

Se definen como modelos discretos aquellos que tienen un número finito de grados de
libertad. Por tanto, la discretización, al permitir plantear las ecuaciones básicas del
movimiento en función de un número finito de parámetros, simplifica la solución del
problema de vibraciones planteado.

NOTA. - La discretización de cualquier sistema será mejor o peor en función de

la capacidad del modelo y los parámetros empleados para representar una
solución que sea más cercana al comportamiento real del sistema.

“Todos los métodos para realizar una discretización se basan en

aproximaciones que se ajusten lo mayor posible a la realidad”

MÉTODO DE RAYLEIGH-RITZ

Basado en la representación de los movimientos del sistema dinámico mediante la

combinación lineal de una serie de deformadas linealmente independientes, que
cumplan las condiciones de contorno geométrico.

FUENTE. UNIVERSIDAD DE SEVILLA

Donde

- ψj(x): Son las distintas deformadas, definidas previamente (funciones de

forma).
- aj(t): Los coeficientes asociados a cada una de las deformadas (grados de
libertad)
 NOTA: La condición de que las deformadas ψj(x) sean linealmente
independientes no implica más que ninguna de ellas pueda representarse como
combinación lineal de las demás.

En el método de Rayleigh-Ritz en el que las funciones de forma tienen propiedades que

facilitan la determinación de las matrices de masa y rigidez y el vector de fuerzas,
además, de permitir emplear cualquier combinación de funciones de forma que sean
linealmente independientes y cumplan las condiciones de contorno. Haciendo que los
grados de libertad, que son los coeficientes aj(t), necesariamente no tengan que
representar un desplazamiento o giro concreto.

“Estos grados de libertad no representan más que los coeficientes por los que hay que
multiplicar las funciones de forma para obtener las deformadas del sistema en
cualquier instante.”

FUNCIONES DE RAYLEIGH-RITZ

FUENTE: UNIVERSIDAD DE SIMÓN BOLIVAR

 VENTAJA DEL MÉTODO DE RAYLEIGH-RITZ

o En pocos términos la ventaja de este método se da en la sencillez de

conceptualización, además de tener una excelente aproximación(precisión).

LIMITACIONES DEL MÉTODO DE RAYLEIGH-RITZ

o Las funciones de este método deben ser escogidas por el usuario para cada
sistema, debido a esto la precisión del método depende fuertemente de las
funciones escogidas.

o Las funciones escogidas deben ser válidas para todo el dominio, lo cual implica
una gran dificultad para problemas reales donde los dominios tienen geometrías
complejas.

o Se debe verificar las condiciones de borde esenciales (desplazamientos).

o En caso de incrementar el número de funciones se deben calcular de nuevo las

matrices de masa y rigidez

o Cada problema es único y particular en lo en función al tipo y numero de

funciones, por tanto, este método no puede sistematizar su aplicación.

FUENTE: UNIVERSIDAD DE SIMÓN BOLIVAR
