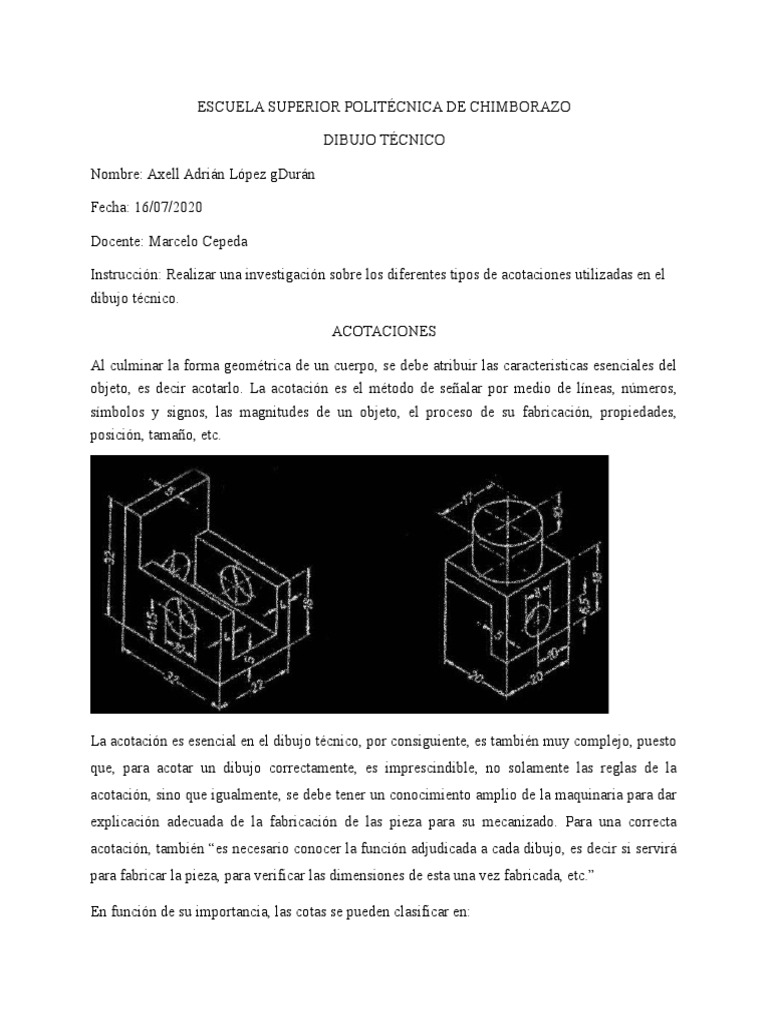

ESCUELA SUPERIOR POLITÉCNICA DE CHIMBORAZO

DIBUJO TÉCNICO

Nombre: Axell Adrián López gDurán

Fecha: 16/07/2020

Docente: Marcelo Cepeda

Instrucción: Realizar una investigación sobre los diferentes tipos de acotaciones utilizadas en el
dibujo técnico.

ACOTACIONES

Al culminar la forma geométrica de un cuerpo, se debe atribuir las caracteristicas esenciales del
objeto, es decir acotarlo. La acotación es el método de señalar por medio de líneas, números,
símbolos y signos, las magnitudes de un objeto, el proceso de su fabricación, propiedades,
posición, tamaño, etc.

La acotación es esencial en el dibujo técnico, por consiguiente, es también muy complejo, puesto
que, para acotar un dibujo correctamente, es imprescindible, no solamente las reglas de la
acotación, sino que igualmente, se debe tener un conocimiento amplio de la maquinaria para dar
explicación adecuada de la fabricación de las pieza para su mecanizado. Para una correcta
acotación, también “es necesario conocer la función adjudicada a cada dibujo, es decir si servirá
para fabricar la pieza, para verificar las dimensiones de esta una vez fabricada, etc.”

En función de su importancia, las cotas se pueden clasificar en:

• Cotas funcionales (F): "Es aquella que posee una valía esencial en las funciones
atribuidas a la misma o en las posibilidades de empleo de la pieza.” Para verificar las
cotas funcionales es necesario saber el mecanismo al que pertenece, superficies de
contacto, lugar que ocupa, sus condiciones de montaje dentro del conjunto, de la misma
menera los posibles movimientos del objeto.

• Cotas no funcionales (NF): “Son aquellas que no siendo funcionales son precisas para la
fabricación de la pieza, no es fundamental para el desempeño de la función a que ha sido
destinada y no influyen en su funcionamiento.” Algunos ejemplos son: longitud de
 tuercas, la profundidad de agujeros roscados, longitud o diámetros de gargantas, etc.

• Cotas auxiliares (AUX): “Son las cotas que dan las medidas totales, exteriores e
interiores, de una pieza. Se indican entre paréntesis.” Tambien se las nombra como cotas
de forma. Estas cotas no son escenciales para la verificación de piezas o la fabricación, y
pueden ser deduciadas por otras cotas.

En función de su cometido en el plano, las cotas se pueden clasificar en:

• Cotas de dimensión (d): “Son las que indican el tamaño de los elementos del dibujo
(diámetros de agujeros, ancho de la pieza, etc.).” Estas cotas son utilizables en todo tipo
de piezas y, como regla principal se debe seguir lo siguiente:”Se dan dos dimensiones en
la vista principal y una dimensión en alguna de las otras vistas”.

• Cotas de situación (s): “Son las que concretan la posición de los elementos de la pieza.”

Webgrafía:

https://ibiguridt.wordpress.com/temas/acotacion/clasificacion-de-cotas/

https://doc.rero.ch/record/323374/files/21-19_DIBUJOTECNICOBAJA.pdf

https://www.ubu.es/sites/default/files/portal_page/files/3277_1.pdf

https://repositorio.sena.edu.co/handle/11404/3919

http://iesfraydiegotadeo.centros.educa.jcyl.es/sitio/upload/Plastica_1_BACH.pdf
http://www.academia.edu/download/48491235/Dibujo_Tecnico.pdf

http://www.dibujotecnico.com/generalidades-elementos-y-clasificacion-de-las-cotas/
