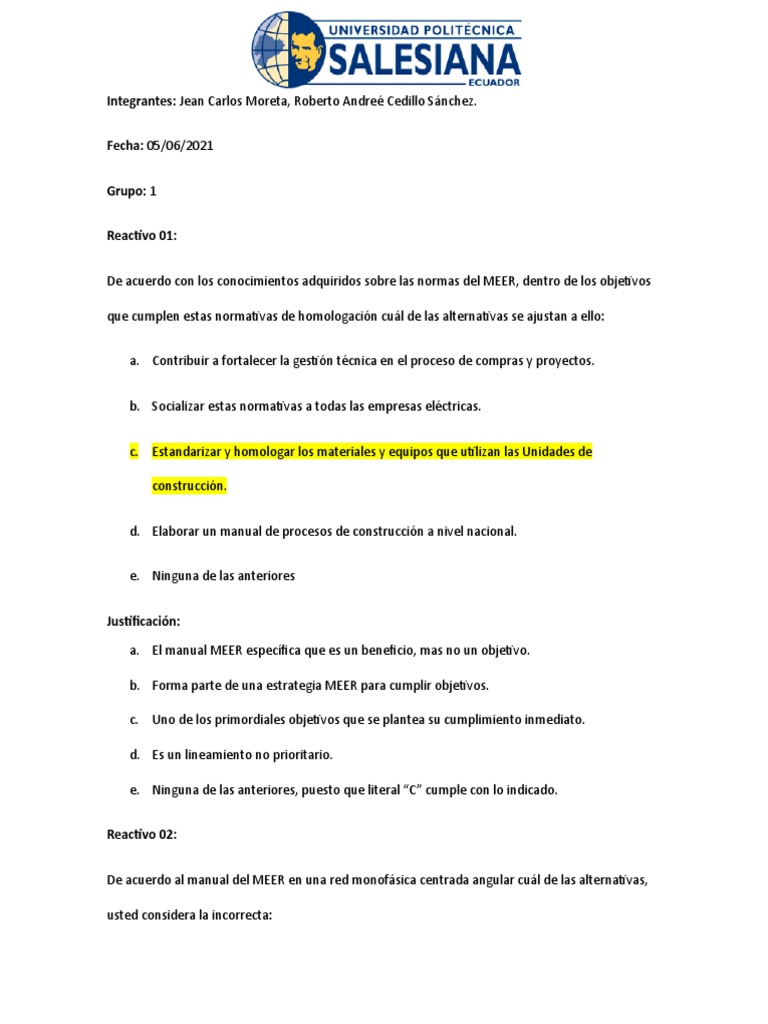

Integrantes: Jean Carlos Moreta, Roberto Andreé Cedillo Sánchez.

Fecha: 05/06/2021

Grupo: 1

Reactivo 01:

De acuerdo con los conocimientos adquiridos sobre las normas del MEER, dentro de los objetivos

que cumplen estas normativas de homologación cuál de las alternativas se ajustan a ello:

a. Contribuir a fortalecer la gestión técnica en el proceso de compras y proyectos.

b. Socializar estas normativas a todas las empresas eléctricas.

c. Estandarizar y homologar los materiales y equipos que utilizan las Unidades de

construcción.

d. Elaborar un manual de procesos de construcción a nivel nacional.

e. Ninguna de las anteriores

Justificación:

a. El manual MEER específica que es un beneficio, mas no un objetivo.

b. Forma parte de una estrategia MEER para cumplir objetivos.

c. Uno de los primordiales objetivos que se plantea su cumplimiento inmediato.

d. Es un lineamiento no prioritario.

e. Ninguna de las anteriores, puesto que literal “C” cumple con lo indicado.

Reactivo 02:

De acuerdo al manual del MEER en una red monofásica centrada angular cuál de las alternativas,

usted considera la incorrecta:

 a. Se utiliza doble aislador pin debido al cambio de trayectoria

b. La doble abrazadera simple de 3 pernos se utiliza debido a la presencia de 2 aisladores tipo

pin con perno de punta largo.

c. Esta disposición de estructuras se utiliza para trasladar una línea en media tensión en

trayectoria recta.

d. La cantidad de cintas de armar aleación va de acuerdo al número de aisladores.

e. Ninguna de las anteriores.

Justificación:

a. Los aisladores tipo pin sirven para alojar y sostener al conductor en redes, mas no para

cambio de trayectoria.

b. En cuanto a materiales sustitutivos se pueden llegar a utilizar abrazaderas de acero

galvanizado doble de 4 pernos.

c. MEER especifica que se utiliza en trayectorias rectas y forman pequeños ángulos en línea

de media tensión.

d. La cinta de armar se utiliza de acuerdo a las uniones del conductor.

e. Ninguna de las anteriores.

Reactivo 03:

En base al manual del MEER, identifique cuál de las siguientes alternativas es correcta:

a. Los aisladores tipo espiga (pin) son metálicos clase ANSI 55-5 para sostener una línea de

media tensión.

b. Las abrazaderas de acero galvanizado sencilla son de pletina con 4 pernos de sujeción.
 c. Los estribos para derivación en media tensión son de aleación de Cu y Sn.

d. Para una red monofásica centrada (pasante o tangente) se necesitan dos aisladores tipo

espiga.

e. Ninguna de las anteriores.

Justificación:

a. Los aisladores tipo pin son de porcelana, materia especialmente resistente a compresión.

b. Se utilizará abrazaderas de acero galvanizado doble de 4 pernos.

c. Los estribos de Cu y Sn son especificaciones técnicas detalladas y homologadas.

d. Se necesitan 3 aisladores espiga tipo pin de porcelana.

e. Ninguna de las anteriores.

Reactivo 04:

De acuerdo con las normas de homologación del MEER indique cuál de las alternativas adjuntas es

correcta:

a. Las crucetas normalizadas son de 1m, 2m y 2,4m

b. Los aisladores normalizados son de polímero

c. El pie de amigo es de acero galvanizado en perfil U

d. Los postes normalizados son de 10m, 12m, 14m, 15m y 18m.

e. Ninguna de las anteriores

Justificación:

a. La longitud de las crucetas es de 1.5m, 2m y 2.4m.

b. Generalmente el uso de aisladores es siliconado (polímero).

c. El pie de amigo de acero galvanizado es en perfil L.

d. Los postes normalizados son de 10m 400kg, 12m 500 kg (Condiciones especiales: 14m,

16m y 18m).

e. Ninguna de las anteriores.

Reactivo 05:

De acuerdo al manual del MEER en una red monofásica centrada con doble retención o terminal,

que alternativa considera la correcta:

a. Se puede utilizar abrazadera doble galvanizada de 3 pernos

b. En esta disposición es factible utilizar dos aisladores tipo pin

c. La disposición del sistema permite que el alimentador cambie de trayectoria en su

recorrido.

d. El utilizar dos abrazaderas simples de 3 pernos es debido a la presencia del perno espiga

tipo largo.

e. Ninguna de las anteriores

Justificación:

a. La abrazadera doble galvanizada es de 4 pernos.

b. Solo se utiliza un aislador tipo pin para economizar costos.

c. Esta estructura tensa a ángulos de 20° a 60°, no cambia o varia su trayectoria.

 d. Se puede utilizar dos abrazaderas de 3 pernos para mayor fijación.

e. Ninguna de las anteriores.

Reactivo 06:

De acuerdo al manual del MEER en una red monofásica centrada con retención o terminal cuál de

las alternativas considera la incorrecta:

a. Esta disposición se utiliza en la terminación de un alimentador.

b. La tuerca de ojo galvanizada sirve para fijarse a la abrazadera simple y al aislador.

c. La grapa terminal tipo pistola permite tensar la línea y sujetarla al poste por seguridad.

d. La disposición permite a futuro extender el alimentador y a través de la grapa pistola

realizar el empalme.

e. Ninguna de las anteriores.

Justificación:

a. Se utiliza para tensar la terminación de alimentación.

b. La tuerca de ojo galvanizado ayuda a fijarse a la abrazadera.

c. La grapa tipo pistola ayuda a tensar el conductor, mas no permite sujetar el poste sin

abrazadera y la horquilla que cumplen con este trabajo.

d. Permite la extensión y el tensamiento para realizar el empalme sujeto al poste.

e. Ninguna de las anteriores.

Reactivo 07:

En base al manual del MEER y específicamente a la disposición de red monofásica en volado

pasante o tangente, identifique cuál de las siguientes alternativas es correcta:

 a. Esta disposición permite instalar un aislador tipo espiga con perno espiga tipo largo.

b. El perno de maquina sirve para sostener la cruceta al poste.

c. Toda cruceta necesita siempre dos pies de amigo de acero galvanizado para fijarse al

poste.

d. Para fijar la cruceta al poste es necesario un perno tipo U.

e. Ninguna de las anteriores.

Justificación:

a. Permite instalar un perno tipo espiga pin corto.

b. Perno maquina une la cruceta con el pie de amigo que ayuda a sostener al poste.

c. Se necesita solamente un pie de amigo para fijar al poste.

d. Se necesita un perno en U de acero galvanizado para fijar al poste.

e. Ninguna de las anteriores.

Reactivo 08:

De acuerdo al manual del MEER y específicamente a la disposición de red monofásica en volado

angular, identifique cuál de las siguientes alternativas es correcta:

a. Esta disposición se utiliza para trasladar un alimentador en trayectoria recta.

b. La razón de tener dos aisladores pin en esta disposición es por seguridad de la trayectoria

recta.

c. La disposición permite instalar una sola cruceta sencilla

 d. La disposición de los equipos permite instalar un solo pie de amigo para sostener la

cruceta.

e. Ninguna de las anteriores

Justificación:

a. Esta estructura permite deflexiones horizontales a 30° grados.

b. Los dos aisladores tipo pin son deflexión horizontal a 30°.

c. Son necesarias 2 crucetas de acero galvanizado perfil L.

d. Se necesitan 2 pie amigos para una mejor tensión.

e. Esta estructura se utiliza en líneas construidas con estructuras pasantes, para deflexiones

mayores a las permitidas por las estructuras pasantes.

Reactivo 09:

De acuerdo con las normas del MEER en una red monofásica tipo volado con retención, cuál de las

alternativas es correcta:

a. Esta disposición permite utilizar un aislador tipo pin

b. Se denomina de retención el sistema debido a que finaliza el alimentador en la estructura.

c. Esta disposición no permite a futuro continuar el alimentador.

d. Para acoplar las crucetas se necesitan 2 pernos esparrago de rosca corrida con anillos

planos y de presión.

e. Ninguna de las anteriores

Justificación:

a. Los aisladores tipo suspensión de caucho siliconado.

 b. La estructura se usa para rematar los conductores donde inicia o termina la línea.

c. Es una terminación de alimentación.

d. Se necesita perno máquina de acero galvanizado.

e. Ninguna de las anteriores.

Reactivo 10:

En base al manual del MEER en el sistema monofásico tipo volado con doble retención, cuál de las

alternativas usted considera la incorrecta:

a. Esta disposición no permite instalar aisladores tipo pin

b. El aislador tipo pin de la disposición se instala allí para gestionar el empalme del

alimentador con seguridad.

c. La disposición del sistema en volado es debido al riesgo de contacto por la cercanía de las

viviendas al poste.

d. El nombre de retención en el sistema se debe al tipo de aislador pin utilizado.

e. Ninguna de las anteriores.

Justificación:

a. Se necesita un aislador tipo suspensión.

b. Los aisladores brindan seguridad y permite una deflexión máxima horizontal de 30°.

c. Ayuda a prevenir el riesgo y representa el ángulo máximo de cambio de dirección en la

trayectoria de la línea.

d. Se debe utilizar aislador espiga tipo pin.

 e. Ninguna de las anteriores es incorrecta ya que cada una cumplen una función específica y

esencial dentro del manual MEER.

Reactivo 11:

En base al manual del MEER para la red monofásica tipo bandera angular, identifique que

alternativa es la correcta:

a. El sistema permite trasladar un alimentador en línea recta

b. La disposición permite instalar una grapa pistola en lugar de una grapa angular

c. Un cambio de trayectoria angular en el alimentador permite esta disposición en la

instalación.

d. No es necesario utilizar cable tensor en esta disposición

e. Ninguna de las anteriores.

Justificación:

a. Se utiliza para tensar en Angulo de 30° y 60° grados.

b. Se necesita una grapa angular apernada de aleación AL.

c. Permite tensar angular de 30° y 60°.

d. No es necesario por su mecanismo de abrazadera, aislador y horquilla anclaje de acero

galvanizado.

e. Ninguna de las anteriores.

Reactivo 12:

De acuerdo con las normas del MEER para la red monofásica tipo bandera con doble retención,

indique que alternativa es correcta:

 a. El sistema permite un cambio de trayectoria horizontal del alimentador

b. La disposición permite utilizar abrazadera solo de 3 pernos

c. El sistema permite utilizar una grapa angular en lugar de la grapa pistola.

d. El cable de empalme entre las grapas pistolas permite la continuidad del alimentador.

e. Ninguna de las anteriores.

Justificación:

a. Permite ángulos de 60° – 90°.

b. Materiales abrazadera de 3 pernos simples o abrazadera con extensión.

c. Permite utilizar grapa terminal apernada o grapa horquilla.

d. Se permite el empalme y la continuidad de alimentación.

e. Ninguna de las anteriores.

Reactivo 13:

De acuerdo con las normas del MEER en una red trifásica tipo centrada pasante o tangente, cuál

de las alternativas es correcta:

a. El sistema aplica para cambio de trayectoria del alimentador

b. Es factible instalar cajas fusibles y pararrayos en la misma cruceta de los aisladores.

c. El sistema necesita 3 abrazaderas simples de 3 pernos.

d. La instalación se cubre con 6 varillas de armar preformadas para sujeción del conductor al

aislador.

e. Ninguna de las anteriores.

Justificación:

a. Se utiliza en tangentes o ángulos de 2,5° y 20° grados.

b. No se permite esta estructura debido a su aislador pin tendría que instalar otra cruceta.

c. Materiales que se solicitan, una abrazadera simples y sustitutivos, dos abrazaderas

simples.

d. Se necesitan 3 varillas de armar perforada para el conductor.

e. Ninguna de las anteriores.

Reactivo 14:

En base al manual del MEER en el sistema trifásico tipo centrada pasante o tangente, cuál de las

alternativas considera la incorrecta:

a. Para este sistema se recomienda usar crucetas de 2,4 metros

b. La función del perno en U en sujetar la cruceta no puede realizarla la abrazadera de 4

pernos.

c. El sistema utiliza siempre 3 pernos espiga tipo largo.

d. En este sistema no es factible utilizar aisladores de suspensión en lugar de aisladores tipo

pin.

e. Ninguna de las anteriores.

Justificación:

a. La longitud de la cruceta puede ser de 1.50m, 2m y 2.40m. (Se recomienda el uso de

2.4m).

b. La función del perno en U es sujetar y anclar la cruceta al poste.

 c. Se utiliza 2 pernos espiga tipo pin.

d. Se recomienda utilizar 3 aisladores espigas tipo pin.

e. Ninguna de las anteriores.

Reactivo 15:

En base al manual del MEER para la red trifásica tipo centrada angular, identifique que alternativa

es la incorrecta:

a) El sistema utiliza siempre 3 pernos espiga tipo largo

Utiliza 4 pernos espiga (pin) corto de acero galvanizado.

b) Esta aplicación considera doble cruceta de 2 metros para su implementación.

Se utiliza doble cruceta de acero galvanizado perfil “L”

c) La presencia de 2 aisladores por fase es debido a la seguridad de la red trifásica en

trayectoria recta.

Estos aisladores son importantes para la seguridad de la red trifásica.

d) No es factible instalar cajas fusibles y pararrayos en la misma cruceta de los aisladores.

No se puede instalar las 2 en la misma cruceta, ya que no es recomendable por el MEER y

es menos seguro.

e) Todas las anteriores son incorrectas.

Reactivo 16:

De acuerdo con las normas del MEER para la red trifásica tipo centrada angular, indique que

alternativa es correcta:

a) En esta estructura es factible utilizar aisladores de suspensión en lugar de tipo pin.

En esta estructura se utiliza aisladores espiga (pin) de porcelana.

 b) El vano máximo entre postes es de 60 metros

Los vanos para la instalación de redes físicas aéreas deberán guardar una longitud máxima

de 50 m. entre poste y poste en zonas urbanas.

c) Es necesario utilizar tensor debido a los esfuerzos presentes en el cambio de trayectoria

del alimentador.

En esta estructura es necesario utilizar tensor.

d) Es posible utilizar 1 sola cruceta sencilla para este tipo de instalaciones.

Es necesario siempre utilizar 2 crucetas, ya sean de acero o plástico.

e) Ninguna de las anteriores

Reactivo 17:

De acuerdo con las normas del MEER en una red trifásica tipo centrado con retención o terminal,

cual alternativa es la correcta:

a) Esta estructura permite utilizar una sola cruceta sencilla para su implementación.

Es necesario siempre utilizar 2 crucetas, ya sean de acero galvanizado o plástico.

b) Los 3 aisladores de suspensión están soportados en la cruceta

Se utilizan 6 aisladores de suspensión, y 2 de ellos van agarrados de una abrazadera al

poste.

c) El sistema puede reducir sus costos al eliminar la abrazadera sencilla de 3 pernos,

sujetando el aislador de la cruceta.

No se puede sujetar el aislador a la cruceta, debido a que ahí se encuentran los aisladores

espiga. Y mientras más espacio tengamos entre los elementos mejor maniobra se puede

hacer.

d) El sistema necesita implementar un tensor debido a los esfuerzos del vano terminal.
 En esta estructura si se necesita implementar tensor, según el MEER.

e) Ninguna de las anteriores

Reactivo 18:

En base al manual del MEER en el sistema trifásico tipo centrado con retención o terminal, cual

alternativa usted considera la incorrecta:

a) La estructura puede a futuro extender el alimentador, gestionando un empalme mediante

las grapas pistolas.

Si permite extender mediante grapas el alimentador.

b) Los pernos de ojo galvanizados permiten fijar las crucetas entre sí y a los aisladores de

suspensión.

Efectivamente los dos pernos fijan ambos lados de las crucetas y al mismo tiempo sostiene

los aisladores de suspensión.

c) La estructura necesita 1 abrazadera de 4 pernos para sujetar el pie de amigo.

Falso, el pie de amigo se sujeta con un perno máquina de acero galvanizado.

d) El sistema necesita 2 abrazaderas de 3 pernos

Este sistema requiere una abrazadera 3 pernos y una abrazadera 4 pernos.

e) Ninguna de las anteriores.

Reactivo 19:

En base al manual del MEER para la red trifásica tipo centrada con doble retención, identifique que

alternativa es la correcta:

a) Los 3 aisladores de suspensión están soportados en la cruceta

 Son 4 aisladores de suspensión que están soportados de la cruceta.

b) Todos los aisladores tipo pin utilizan perno espiga largo

Utilizan perno espiga (pin) corto de acero galvanizado.

c) Los aisladores tipo pin se soportan todos en la cruceta

Falso, uno de ellos se sujeta al poste con una abrazadera.

d) Las abrazaderas sencillas de 4 pernos se utilizan para soportar los pies de amigo y sujetar

los aisladores de suspensión central

El pie de amigo va sujetado a la cruceta con perno máquina de acero galvanizado.

e) Todas las anteriores son incorrectas.

Reactivo 20:

De acuerdo a normativas del MEER para la red trifásica tipo centrada con doble retención, indique

la alternativa incorrecta:

a) Los 2 aisladores pin de los extremos pueden ubicarse ambos en cualquiera de las crucetas.

Se puede ubicar en ambos lados ya que esto no tendría ningún efecto o consecuencia.

b) Las crucetas se sujetan al poste mediante el perno tipo U.

Se sujetan con dos pernos esparrago o de rosca corrida de acero galvanizado.

c) Los pernos tipo maquina se utilizan para sujetar las crucetas al poste de forma segura.

Estos sirven para sujetar el pie de amigo y así poder sujetar más seguro las crucetas.

d) La estructura necesita tensor en el lado contrario a los esfuerzos determinados.

Se puede utilizar el tensor para poder nivelar el peso.

e) Ninguna de las anteriores

Reactivo 21:
De acuerdo con las normas del MEER en una red trifásica tipo volado pasante o tangente, cuál de

las alternativas es incorrecta:

a) Todos los aisladores tipo pin utilizan perno espiga corto

Los 3 aisladores espiga (pin) utilizan perno espiga corto de acero galvanizado.

b) La estructura se usa cuando el poste ubicado en el parterre está cerca de viviendas y debe

alejarse por seguridad.

Se debe ubicar a un lado de la vivienda.

c) Siempre que se utilice una cruceta sencilla, se utiliza un perno tipo U para sujeción al

poste.

Se utiliza perno tipo U de acero galvanizado, con tuercas, 2 arandela plana y de presión.

d) La abrazadera de 4 pernos sostiene el pie de amigo al poste

La sostiene una abrazadera de acero galvanizado simple de 3 pernos.

e) Ninguna de las anteriores

Reactivo 22:

En base al manual del MEER en el sistema trifásico tipo volado pasado o tangente, cuál de las

alternativas usted considera la correcta:

a) Se utilizan aisladores tipo pin con perno espiga tipo largo

Estos aisladores utilizan perno espiga corto.

b) El sistema no utiliza dispositivos tensores

Esta estructura utiliza tangentes y/o ángulos, para el caso de ángulos este si utiliza

tensores.

c) Es posible instalar caja porta fusible y pararrayo en la cruceta de los aisladores.

 No es para nada seguro instalar caja fusible y pararrayo en la misma cruceta donde están

los aisladores.

d) La estructura utiliza poste con carga horizontal de 500Kg

Esta estructura se instala en un poste con carga de rotura horizontal de 500kg

e) Ninguna de las anteriores.

Reactivo 23:

En base al manual del MEER para la red trifásica en volado angular, identifique que alternativa es

la correcta:

a) Se utiliza el sistema para trayectoria recta del alimentador

En esta estructura se utiliza un sistema para trayectoria angular.

b) El doble aislador por fase es debido a los esfuerzos por cambio de trayectoria del

alimentador.

Por estos esfuerzos es que se utilizan doble aislador.

c) El perno tipo U se utiliza aquí para fijar las crucetas al poste

Falso, se utiliza perno esparrago o de rosca corrida.

d) No siempre es necesario utilizar 6 aisladores tipo pin en esta estructura.

Si es necesario utilizar 6 aisladores en esta estructura, 2 aisladores por fase.

e) Todas las anteriores son correctas.

Reactivo 24:

De acuerdo con las normas del MEER para la red trifásica tipo volado con retención terminal,

indique la alternativa correcta:

a) El perno tipo U se utiliza aquí para fijar las crucetas al poste

 Falso, se utiliza perno esparrago o de rosca corrida.

b) El sistema no permite a futuro continuar con el alimentador

Si se puede a futuro continuar con e alimentador mediante un perno.

c) No es necesario dos crucetas para este sistema

Si es necesario 2 crucetas de acero galvanizado, universal, perfil “L”.

d) La estructura el sistema no necesita tensor de esfuerzos.

En esta estructura se utiliza tensor.

e) Todas las anteriores son incorrectas

Reactivo 25:

De acuerdo con las normas del MEER en una red trifásica tipo volado con doble retención, cuál de

las alternativas es incorrecta:

a) Este tipo de sistema se construye cuando el alimentador por seguridad con los usuarios no

permite centrarse en el poste

Estas estructuras son más seguras porque son para mantener las líneas alejadas de las

viviendas.

b) Los aisladores tipo pin utilizan espiga corta para su montaje

Si, utiliza perno espiga pin corto de acero galvanizado.

c) Presenta dos abrazaderas sencillas de 4 pernos para sujetar la estructura al poste.

Se utilizan 1 abrazadera de 4 pernos para sujetar el pie de amigo y este a su vez sujeta las

crucetas.

d) Para la instalación de los aisladores pin, pueden darse en cualquiera de las crucetas,

manteniendo linealidad entre ellos.

Si, su instalación se puede realizar en cualquier tipo de cruceta.

 e) Todas las anteriores son correctas

Reactivo 26:

En base al manual del MEER en el sistema trifásico semi-centrada tipo pasante o tangente, cuál de

las alternativas usted considera la correcta:

a) El sistema presenta dos abrazaderas sencillas de 4 pernos para sujetar la estructura al

poste

Se utiliza abrazadera de 3 pernos para sujetar el pie de amigo y este sostiene a las

crucetas.

b) Los aisladores tipo pin utilizan espiga tipo larga para su montaje

Utilizan el perno espiga corto de acero galvanizado.

c) El sistema se construye cuando el alimentador sigue una trayectoria recta en su recorrido.

Se puede construir en una trayectoria recta o angular.

d) El aislador del centro puede ubicarse a cualquier lado del poste

El aislador se lo puede ubicar encima del poste o a la izquierda o derecha de la cruceta.

e) Ninguna de las anteriores.

Reactivo 27:

En base al manual del MEER para la red trifásica semi-centrada tipo pasante o tangente,

identifique que alternativa es correcta:

a) El aislador del centro puede ubicarse sobre poste mediante espiga larga y abrazaderas

sencillas de 3 pernos.

Se puede ubicar sobre el poste con la espiga pin larga y abrazaderas.

b) El sistema no necesita la presencia de tensor para equilibrar los esfuerzos

 Este sistema si necesita la presencia del tensor en el caso de ángulo.

c) Es factible instalar en la cruceta equipos de protección para transformadores

No es factible instalar estos equipos en la cruceta.

d) Para el sistema se requiere un vano máximo de 90 metros

El vano máximo es de 80 metros.

e) Todas las anteriores son correctas.

Reactivo 28:

De acuerdo con las normas del MEER para la red trifásica tipo semi-centrado angular, indique la

alternativa correcta:

a) Se utiliza el sistema en cambios de orientación angular del alimentador.

Si se utilizan para los cambios de orientación del alimentador.

b) El uso de 6 aisladores se debe a la seguridad del sistema

Esto es para una mayor seguridad y evitar los riesgos cerca de la instalación.

c) El sistema no necesita la presencia de tensor para equilibrar los esfuerzos

Si necesita utilizar tensor por su cambio de orientación.

d) Los aisladores tipo pin utilizan espiga larga para su montaje

Utiliza perno espiga corto de acero galvanizado.

e) Todas las anteriores son incorrecta.
