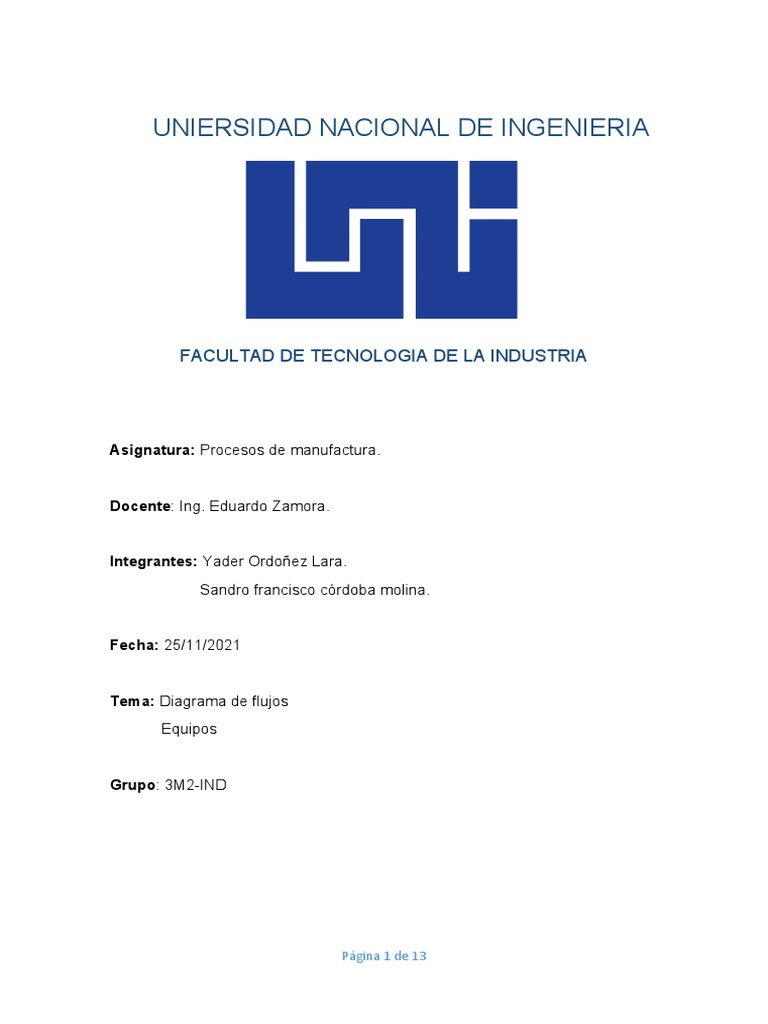

UNIERSIDAD NACIONAL DE INGENIERIA

FACULTAD DE TECNOLOGIA DE LA INDUSTRIA

Asignatura: Procesos de manufactura.

Docente: Ing. Eduardo Zamora.

Integrantes: Yader Ordoñez Lara.

Sandro francisco córdoba molina.

Fecha: 25/11/2021

Tema: Diagrama de flujos

Equipos

Grupo: 3M2-IND

Página 1 de 13
Introducción
Un Diagrama de Flujo representa la esquematización gráfica de un
algoritmo, el cual muestra gráficamente los pasos o procesos a
seguir para alcanzar la solución de un problema. Su correcta
construcción es sumamente importante porque, a partir del mismo
se escribe un programa en algún Lenguaje de Programación. Si el
Diagrama de Flujo está completo y correcto, el paso del mismo a un
Lenguaje de Programación es relativamente simple y directo.

Es importante resaltar que el Diagrama de Flujo muestra el sistema

como una red de procesos funcionales conectados entre sí por
"Tuberías" y "Depósitos" de datos que permite describir el
movimiento de los datos a través del Sistema. Este describirá:
Lugares de Origen y Destino de los datos, Transformaciones a las
que son sometidos los datos, Lugares en los que se almacenan los
datos dentro del sistema, Los canales por donde circulan los datos.
Además de esto podemos decir que este es una representación
particular de un Sistema, el cual lo contempla en términos de sus
componentes indicando el enlace entre los mismos.

Diagrama de Flujo
Es un esquema para representar gráficamente un algoritmo. Se
basan en la utilización de diversos símbolos para representar
operaciones específicas, es decir, es la representación gráfica de
las distintas operaciones que se tienen que realizar para resolver un
problema, con indicación expresa el orden lógico en que deben
realizarse. Se les llama diagramas de flujo porque los símbolos

pág. 1
utilizados se conectan por medio de flechas para indicar la
secuencia de operación. Para hacer comprensibles los diagramas a
todas las personas, los símbolos se someten a una normalización;
es decir, se hicieron símbolos casi universales, ya que, en un
principio cada usuario podría tener sus propios símbolos para
representar sus procesos en forma de Diagrama de flujo. Esto trajo
como consecuencia que sólo aquel que conocía sus símbolos, los
podía interpretar. La simbología utilizada para la elaboración de
diagramas de flujo es variable y debe ajustarse a un patrón definido
previamente.

El diagrama de flujo representa la forma más tradicional y duradera

para especificar los detalles algorítmicos de un proceso. Se utiliza
principalmente en programación, economía y procesos industriales.

Son un mecanismo de control y descripción de procesos, que

permiten una mayor organización, evaluación o replanteamiento de
secuencias de actividades y procesos de distinta índole, dado que
son versátiles y sencillos. Son empleados a menudo en disciplinas
como la programación, la informática, la economía, las finanzas, los
procesos industriales e incluso la psicología cognitiva.

Para qué sirve un diagrama de flujo

¿Alguna vez has contado todos los procesos que existen en tu
organización? Estoy seguro que en tu empresa existen procesos
administrativos, procesos comerciales, procesos de producción del
producto/servicio que entregas al mercado, procesos estratégicos
de los cuales la dirección es la responsable, etc.

pág. 2
Cualquier organización por pequeña que sea tendrás varios
procesos. Un diagrama de flujo ayudará a visualizar y mejorar estos
procesos y en definitiva a llevar una mejor gestión empresarial.

Pero no cabe duda que si un diagrama de flujo es útil en una

pequeña empresa imagínate lo esencial en que se puede convertir
dentro de una organización con más 50 o 100 empleados.

Las organizaciones, entre más grandes, más complejos serán sus

procesos y es aquí donde un diagrama de flujo representa una
ayuda importantísima al reflejar visualmente y resumir una cantidad
importante de pasos por las cuales se desarrolla cada uno de sus
procesos.

Aparte de lo comentado, otros beneficios que obtendrás si trabajas

con diagramas de flujo en tu organización son:

 Ayudar a comprender que es un proceso y cuál es el objetivo

del proceso que se está representando en la organización.
 Complementar una caracterización de procesos.
 Ahorrar mucho tiempo en el análisis de los pasos que sigue
un proceso.
 Facilitar un impacto visual que hace que los procesos sean
más visibles facilitando su comprensión global.
 Contribuir a realizar un análisis profundo y exhaustivo del
proceso, proporcionando información sobre posibles mejoras.

pág. 3
Características de un diagrama de flujo

 Es una herramienta sencilla de usar con un mínimo de

formación/capacitación para dibujarlos e interpretarlos
 Representa visualmente una forma esquemática de todos los
pasos por los que atraviesa un proceso.
 Se utiliza una simbología en cada uno de los pasos que sigue
un proceso.
 Se puede utilizar para dibujar un proceso complejo o dividir
éste en subprocesos y dibujar un diagrama de flujo por cada
uno de ellos.
 Muestra el valor que se aporta en cada uno de los pasos para
conseguir el objetivo final del proceso (cada paso del proceso
aporta algo para conseguir el objetivo final).
 Conforman una de las herramientas para conseguir la mejora
continua en las organizaciones al estudiar y plantearte el
cómo se desarrollan los procesos en las organizaciones.

pág. 4
IMPORTANCIA DE LOS DIAGRAMAS DE FLUJO
Los diagramas de flujo son importantes porque nos facilita la
manera de representar visualmente el flujo de datos por medio de
un sistema de tratamiento de información, en este realizamos un
análisis de los procesos o procedimientos que requerimos para
realizar un programa o un objetivo.

En efecto, de esta manera es fácilmente esquematizarle un

determinado proceso lógico que puede ser de utilidad para algún
tipo de tarea. Así, actividades como la ingeniería industrial o la
programación suelen hacer uso de este tipo de herramientas con
cierta recurrencia dada la utilidad que tiene para estos propósitos.
Cuando alguien genera una determinada estructura lógica que
resuelve un determinado problema, pueden existir trabas a la hora
de mostrar a un tercero esta secuencia debido a su complejidad;
los diagramas de flujo ayudan a solucionar esta circunstancia.

SÍMBOLOS UTILIZADOS EN LOS DIAGRAMAS DE

FLUJO.
 Para confeccionar un diagrama de flujo se suelen utilizar diversas figuras
geométricas tales como rombos, cuadrados o círculos. Mediante las
mismas se pretende dar cuenta de un determinado proceso o resultado.

 Este se utiliza para representar el inicio o el fin de

un algoritmo. También puede representar una parada o una interrupción
programada que sea necesaria realizar en un programa.

pág. 5
  Este se utiliza para un proceso determinado, es el que se utiliza
comúnmente para representar una instrucción, o cualquier tipo de
operación que origine un cambio de valor.

 Este símbolo es utilizado para representar una entrada o salida de

información, que sea procesada o registrada por medio de un periférico.

 Este es utilizado para la toma de decisiones, ramificaciones, para la

indicación de operaciones lógicas o de comparación entre datos.

 Este es utilizado para enlazar dos partes cualesquiera de un diagrama a

través de un conector de salida y un conector de entrada. Esta forma un
enlace en la misma página del diagrama.

 Este es utilizado para enlazar dos partes de un diagrama pero que no se

encuentren en la misma página.

pág. 6
  Este es utilizado para indicar la secuencia del diagrama de flujo, es
decir, para indicar el sentido de las operaciones dentro del mismo.

 Este es utilizado para representar la salida de información por medio de

la impresora.

 Este es utilizado para representar la salida o para mostrar la información

por medio del monitor o la pantalla.

Tipo de diagrama de flujo.

En internet podrás encontrar muchos artículos e infinidad de

clasificaciones a la hora de enumerar los tipos de diagrama de flujo
que existen.

Desde un punto de vista empresarial, yo los sintetizaría todos según

la forma de dibujarlos y los clasificaría solo en dos:

 Diagrama de flujo por bloques

 Diagrama de flujo funcional

Diagrama de procesos
Se define como diagrama de proceso a una representación gráfica
relativa a un proceso industrial o administrativo.

pág. 7
Los ingenieros de métodos trabajan con el fin de mejorar los centros
y estaciones de trabajo, de igual forma hacen lo posible para hacer
más eficaz cualquier proceso de fabricación.

Para poder decidir qué cambios van a implementar necesitan, en

primera instancia, reunir toda la información relacionada con la
operación o proceso y presentarla de forma clara; para ello utiliza
herramientas gráficas o diagramas.

Elementos de un diagrama de procesos

Los principales elementos están representados de la siguiente
forma:

 Procesos o actividades. Representados como rectángulos,

se refieren a una acción en un proceso de negocios. Son,
posiblemente, los elementos más importantes de un diagrama
de procesos, los que aparecen siempre, y por eso deben
describirse de forma clara y concisa.
 Subprocesos. Estos están representados como un
rectángulo con líneas dobles en cada lado. Son partes de
procesos padre y sirven para asignar tareas más simples al
diagrama de flujo.

pág. 8
  Nodos de decisión. Están representados mediante un
diamante, Generalmente, responden a la decisión de “sí” o
“no”.
 Conectores. Aseguran que todos los procesos están
conectados de forma lógica y correcta en varias páginas.
 Líneas de flecha. Su función es mantener la coherencia y
claridad en un diagrama de procesos.
 Terminadores. Están representados por un rectángulo con
esquinas curvas. Aparecen al inicio y al final de un diagrama
de flujo, e indican la finalización de un diagrama.

Cómo hacer un buen diagrama de procesos

Para crear un diagrama de procesos tienes que realizar, al menos,
los siguientes pasos:

 Determinar los componentes del proceso. En este paso se

aclaran cuáles son los parámetros de entrada al proceso y sus
salidas, así como las actividades que se desarrollan en el
mismo.
 Ordenar las actividades. Dado que el diagrama de procesos
es un flujo, es necesario ordenar las actividades para saber
cuáles van primero.
 Elegir los símbolos adecuados según el tipo de tarea para que
cualquier usuario pueda diferenciar los distintos elementos
que forman el diagrama.

pág. 9
  Hacer la conexión entre actividades, para lo cual se utilizan
flechas y líneas de puntos o continúas.

Beneficios de un diagrama de procesos

 Favorece la comprensión del proceso que trata de simular.

Dado que normalmente están representadas a través de algún
elemento gráfico y sus nodos están interconectados entre sí,
gracias a un diagrama de este tipo es más fácil saber cuáles
son las tareas que se dibujan, así como sus relaciones de
dependencia.
 Permite identificar de una forma rápida los problemas y dónde
se producen. Así, es más fácil saber dónde se crean los
cuellos de botella, las responsabilidades de cada área y los
puntos de decisión.
 Permite definir claramente los límites de cada proceso, ya que
todas las tareas están lo suficientemente delimitadas, incluso
aunque estén interrelacionadas.
 También es una suerte de herramienta de formación para
nuevos empleados que se integran dentro de la empresa, así
como de capacitación de aquellos trabajadores que ya forman
parte de la organización.

pág. 10
Anexo

pág. 11
