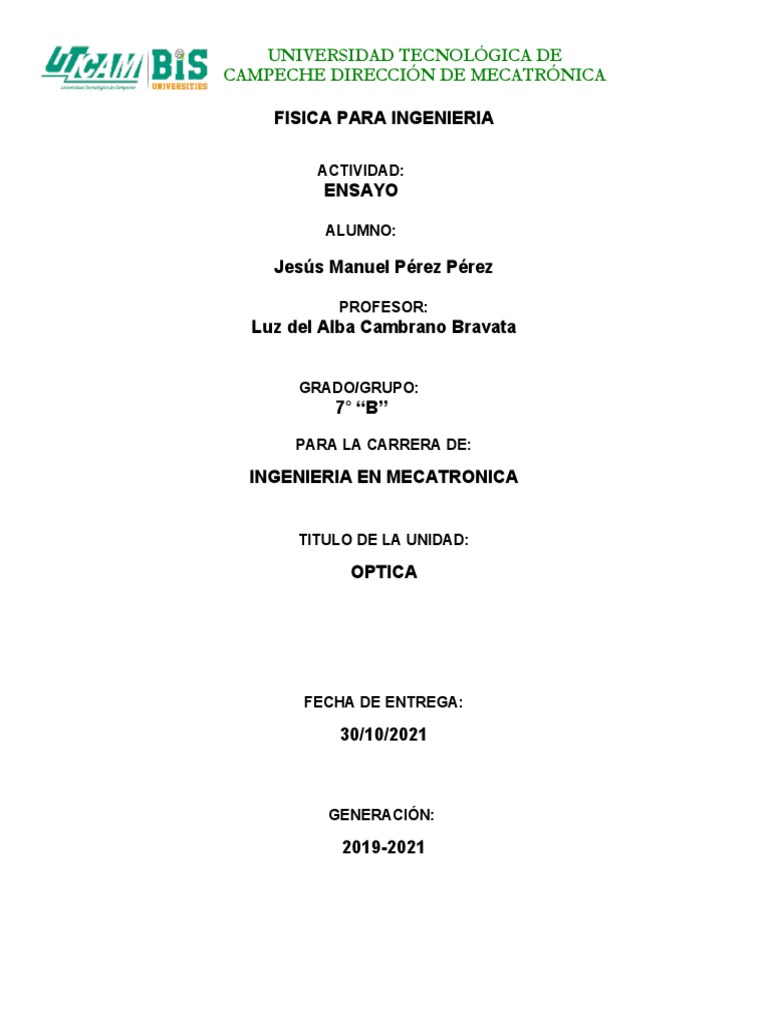

UNIVERSIDAD TECNOLÓGICA DE
CAMPECHE DIRECCIÓN DE MECATRÓNICA
FISICA PARA INGENIERIA
ACTIVIDAD:
ENSAYO
ALUMNO:
Jesús Manuel Pérez Pérez
PROFESOR:
Luz del Alba Cambrano Bravata
GRADO/GRUPO:
7° “B”
PARA LA CARRERA DE:
INGENIERIA EN MECATRONICA
TITULO DE LA UNIDAD:
OPTICA
FECHA DE ENTREGA:
30/10/2021
GENERACIÓN:
2019-2021
UNIVERSIDAD TECNOLÓGICA DE
CAMPECHE DIRECCIÓN DE MECATRÓNICA
Se hablara a cerca de la óptica lo cual es por la aproximación paraxial o teoría paraxial e utiliza
para el cálculo de sistemas ópticos, suponiendo que las trayectorias de los rayos de luz forman
ángulos pequeños con el eje óptico.
En la aproximación paraxial de primer orden, el seno y la tangente de un ángulo se aproximan por
el ángulo mismo (en radianes), y el coseno por 1.
En la aproximación paraxial de segundo orden, el seno y la tangente tienen la misma
aproximación, mientras que
La aproximación paraxial se suele utilizar en el análisis de sistemas ópticos para
simplificar las expresiones obtenidas y trabajar con mayor comodidad.
Los rayos de luz se encuentran en la zona paraxial cuando forman ángulos
pequeños (α ≤ 10º ó α ≤ 0.1745 rad) con el eje óptico. Estos ángulos, expresados
en radianes, cumplen que:
sin(α)≃tan(α)≃αcos(α)≃1
Así pues, los rayos paraxiales son los más próximos al eje óptico.
Teoría Ondulatoria
Esta teoría postula que la luz emitida por una fuente estaba formada por ondas,
que correspondían al movimiento específico que sigue la luz al propagarse a
través del vacío en un medio insustancial e invisible llamado éter. Además, indica
que la rapidez de la luz disminuye al penetrar al agua.
La teoría ondulatoria de la luz es una teoría que busca explicar la naturaleza de la
luz y considera a esta una onda electromagnética. Fue formulada en 1678 por el
físico holandés Christian Huygens, aunque en su momento tuvo escasa
aceptación por parte de otros científicos.
Teoría electromagnética
UNIVERSIDAD TECNOLÓGICA DE
CAMPECHE DIRECCIÓN DE MECATRÓNICA
En 1865, el físico escocés James Clerk Maxwell formuló la teoría clásica del
electromagnetismo deduciendo así que la luz está hecha de campos eléctricos y
magnéticos que se propagan por el espacio, teoría que llevó a la predicción de la
existencia de las ondas de radio y a las radiocomunicaciones.
Teoría cuántica
En 1905, Einstein había argumentado que, a veces, la luz parecía consistir en
"cuantos" (lo que hoy son los fotones) y, cuatro años más tarde, introdujo la
dualidad onda-partícula en la física. Es decir que la luz no era una onda o una
partícula: era ambas cosas. Einstein estaba pensando lo impensable.
La Teoría Cuántica es una teoría netamente probabilista: describe la probabilidad
de que un suceso dado acontezca en un momento determinado, sin especificar
cuándo ocurrirá.
bandas espectrales del espectro electromagnético:
La radiación Terahertz (THz) o Rayos T, define las ondas electromagnéticas con
un rango de frecuencias entre 0,1 THz y 10 THz. Es posible categorizar las
técnicas de detección de radiación en la banda de los THz en técnicas coherentes
e incoherentes.
hablar de Terahertz es referirse a un novedoso campo de estudio que permite
utilizar radiación que puede penetrar prácticamente cualquier material, organismo
y sustancia con la finalidad de descubrir sorprendentes propiedades que nos
potencialicen a un mejor conocimiento del mundo atómico y molecular.
Microonda
Se denomina microondas a las ondas electromagnéticas definidas en un rango
de frecuencias determinado; generalmente de entre 300 MHz y 300 GHz, que
supone un período de oscilación de 3 ns (3×10-9 s) a 3 ps (3×10-12 s) y
una longitud de onda en el rango de 1 m a 1 mm. Otras definiciones, por ejemplo
las de los estándares IEC 60050 y IEEE 100 sitúan su rango de frecuencias entre
1 GHz y 300 GHz, es decir, longitudes de onda de entre 30 centímetros a 1
milímetro.
las microondas tampoco rebotan en la ionosfera. Por el contrario, atraviesan esta
capa atmosférica con facilidad. Estas ondas pueden emplearse, por tanto, para
comunicarse con dispositivos mucho más allá de la atmósfera terrestre, como los
que se emplean en la exploración espacial.
UNIVERSIDAD TECNOLÓGICA DE
CAMPECHE DIRECCIÓN DE MECATRÓNICA
La radiación de microondas también interactúa fuertemente con las partículas
cargadas de la materia ordinaria, de ahí que tenga otros usos además de las
comunicaciones. Cuando se irradia con microondas la materia absorbe la energía
de las microondas. Este comportamiento se usa en los hornos microondas, en los
que la energía cinética de las cargas de la comida que oscilan por efecto de la
radiación aparece como energía térmica, calentando la comida muy rápidamente.
El agua, por ejemplo, absorbe energía muy rápidamente si la radiación incidente
tiene una longitud de onda del orden de 10 cm. Cualquier sustancia con un mínimo
de humedad, sea carne, pescado, sopa, o masa pastelera, que esté en una región
del espacio donde existe una intensa radiación de esta longitud de onda, como un
horno microondas, se calentará muy rápidamente. Como el calor se genera en el
interior de la propia materia, en vez de llegar por conducción desde un exterior
más caliente, como en el caso de un horno convencional, la comida se cocina más
rápidamente en un horno microondas.
Radiación infrarroja.
Longitudes de onda de 10-4 m a 10-6 m; frecuencias entre 1012 y 1014 Hz.
La radiación en esta región del espectro electromagnético, justo por debajo (infra)
del rojo del espectro visible, se suele conocer como radiación térmica, porque
transmite, precisamente, la energía térmica. Como resultado de las vibraciones de
las cargas dentro de las moléculas, que no son otra cosa esas vibraciones que la
propia energía térmica de las moléculas, todo los objetos por encima del cero
absoluto, no digamos ya a la temperatura de una hoguera o a la de cualquier
animal de sangre caliente, emite radiación electromagnética infrarroja.
La radiación infrarroja, radiación térmica o radiación IR es un tipo de radiación
electromagnética de mayor longitud de onda que la luz visible, pero menor que la
de las microondas. Consecuentemente, tiene menor frecuencia que la luz visible y
mayor que las microondas. Su rango de longitudes de onda va desde unos 0,7
hasta los 100 micrómetros.1 La radiación infrarroja es emitida por cualquier cuerpo
cuya temperatura sea mayor que 0 Kelvin, es decir, −273,15 grados Celsius (cero
absoluto).
Reflexión
La reflexión de la luz es el cambio de dirección de los rayos de luz que ocurre en
un mismo medio después de incidir sobre la superficie de un medio distinto.
UNIVERSIDAD TECNOLÓGICA DE
CAMPECHE DIRECCIÓN DE MECATRÓNICA
La reflexión de la luz es el cambio en la dirección que experimenta un rayo cuando
incide sobre una superficie opaca.
Refracción
La refracción de la luz es el cambio de dirección de los rayos de luz que ocurre
tras pasar estos de un medio a otro en el que la luz se propaga con distinta
velocidad.
La refracción de la luz es cuando la onda lumínica traspasa de un medio material
al otro al propagarse, tras lo cual se produce de inmediato un cambio en su
dirección y su velocidad. Se trata de un proceso relacionado con la reflexión de la
luz y puede manifestarse al mismo tiempo.
Dispersión
La dispersión es el cambio de dirección de una onda en función de su longitud de
onda.
características de los espejos
Planos
Un espejo plano es una superficie lisa y plana que refleja la luz de forma uniforme.
Los espejos de los baños son espejos planos, cuando nos miramos en ellos,
nosotros seríamos el objeto y nuestro reflejo la imagen proyectada por el espejo.
Los espejos planos consisten en superficies planas y pulidas en la cuales se
reflejan los objetos. A la reflexión que ocurre en el espejo se la llama reflexión
especular, ya que las ondas de luz que inciden en él se reflejan en el mismo
sentido.
Cóncavos
Un espejo cóncavo, o espejo convergente, posee una superficie reflectante que se
encuentra curvada hacia adentro (acercándose a la fuente de luz que incide en él,
ver esquema adjunto para mayor claridad). Los espejos cóncavos reflejan la luz
haciéndola converger en un punto focal. Se los utiliza para focalizar la luz.
El espejo cóncavo o convergente es un espejo con forma casi siempre esférica, en
el cual la superficie reflectora está en el lado interior de la esfera o más bien de
una parte de ella. Otras formas curvas también son posibles, como por ejemplo la
parábola.
UNIVERSIDAD TECNOLÓGICA DE
CAMPECHE DIRECCIÓN DE MECATRÓNICA
Convexos
Los espejos convexos reflejan la luz hacia afuera, por lo tanto no se utilizan para
enfocar luz. Estos espejos siempre forman una imagen virtual, dado que el foco
(F) y el centro de curvatura (2F) son ambos puntos imaginarios "dentro" del
espejo, que no pueden ser alcanzados.
El espejo convexo o divergente es un espejo curvo, casi siempre de forma esférica
y con la superficie reflectora por el lado exterior de la esfera, tal como los
ornamentos del árbol de Navidad. Gracias a los espejos convexos es posible
lograr una gran variedad de imágenes según el lugar donde se ubique el objeto y
es la razón de que tengan tantos usos.
Tipos de láseres
Láseres de estado sólido: tienen material láser distribuido en una matriz sólida, por
ejemplo, los láseres de rubí o neodimio-YAG (granate de aluminio y itrio). El láser
de neodimio YAG emite luz infrarroja a 1.064 micrómetros.
Láseres de gas (helio y helio-neón, HeNe, son los láseres de gas más comunes):
tienen una salida primaria de una luz roja visible. Los láseres de CO2 emiten
energía en el infrarrojo lejano, 10,6 micrómetros, y se utilizan para cortar
materiales duros.
Láser de excímeros (el nombre se deriva de los términos excitado y dímeros):
usan gases reactivos como el cloro y el flúor mezclado con gases inertes como el
argón, el criptón o el xenón. Cuando se estimula eléctricamente, se produce una
pseudomolécula o dímero y, cuando se aplica láser, produce luz en el rango
ultravioleta.
Láseres de colorante: usan tintes orgánicos complejos como la rodamina 6G en
solución líquida o suspensión como medio láser. Se pueden ajustar en una amplia
gama de longitudes de onda.
Láseres de semiconductores (a veces llamados láseres de diodo): no son láseres
de estado sólido. Estos dispositivos electrónicos son generalmente muy pequeños
y usan poca energía. Pueden estar integrados en matrices más grandes, por
ejemplo, la fuente de escritura en algunas impresoras láser o reproductores de
discos compactos.
1 LASER GASEOSO :
En un láser de gas, el medio activo del láser es un gas a baja presión (unos
pocos mili-torr). Las razones principales para usar un gas a baja presión son :
1. Posibilitar una descarga eléctrica en un largo espacio , mientras los
electrodos están en los extremos de un tubo largo.
UNIVERSIDAD TECNOLÓGICA DE
CAMPECHE DIRECCIÓN DE MECATRÓNICA
2. Obtener líneas espectrales estrechas, minimizando el ensanchamiento
debido a las colisiones entre átomos.
imagen ampliada de corte láser fibra en metal
5 D2- LASER SOLIDO :
Un láser de estado sólido es un láser que utiliza un medio de ganancia que es un
sólido, en lugar de un líquido, como en láseres de colorante, o un gas como en
los láseres de gas. Entre los laseres solidos estan laser yag, laser galbo, laser
fibra y laser mopa.
6 LASER YAG
Un Láser Nd-YAG (acrónimo del inglés Neodymium-doped Ytrium Aluminium
Garnet) es un dispositivo de emisión láser de estado sólido que posee óxido de
itrio y aluminio cristalino cuya red hace de anfitrión ya que está dopada con
neodimio que hace de huésped formando la especie (Nd:Y3Al5O12), una
variedad de granate, su emisión característica posee una longitud de onda de
1064 nanómetros, es decir, emite en el infrarrojo.
UNIVERSIDAD TECNOLÓGICA DE
CAMPECHE DIRECCIÓN DE MECATRÓNICA
Cabezal de corte láser fibra cortando metal de 2mm espesor
1 Los láser Nd-YAG se encuentran entre los dispositivos láser de cuatro niveles
y se utilizan en muchas áreas , como por ejemplo; se aplica en el tratamiento
oftalmológico de la opacidad capsular tras cirugía de cataratas, en medicina
estética o en procesos industriales, como tratamientos de superficie y
mecanizados. Dependiendo del sistema de bombeo puede operar en continuo
(lámparas de arco de tungsteno) o como láser pulsado ( lámparas de xenón ). Con
la novedad del láser de fibra , al menos para la industria, se está dejando de
utilizar esta tecnología llamada “YAG”. Porque los YAG son comparativamente
mas caros, y su vida útil mucho más corta.
7 LASER GALVO
– En los sistemas Galvo, el láser se proyecta en 2 espejos giratorios de alta
dinámica y de baja inercia. Los espejos son movidos por impulsos
galvanométricos, de ahí su nombre. Dado que casi no se aceleran las masas, el
haz del láser se proyecta sobre la pieza que se quiere grabar o marcar, a
velocidades extremadamente altas, con elevada precisión y repetición. El tamaño
del campo de marcado es definido por el ángulo de deflexión y la longitud focal de
la lente que estemos usando en la marcadora láser
8 LASER FIBRA
UNIVERSIDAD TECNOLÓGICA DE
CAMPECHE DIRECCIÓN DE MECATRÓNICA
Oxido de erbio
En los láseres de fibra el medio de ganancia activa está formado por una fibra
óptica con elementos dopados de tierras raras. Estos pueden incluir erbio,
iterbio, neodimio, disprosio, praseodimio y tulio. Estos tipos de láseres son de
última generación y son resultado de extensas investigaciones. Estos modelos
tienen la ventaja de que utilizan menos energía y que ocupan menos espacio que
otros sistemas láser, ahorrando dinero y ayudando a que su negocio funcione de
manera más eficiente.
9 LASER MOPA:
Resultados de marcado laser en color
con equipo MOPA sobre acero inoxidable
El término MOPA es en realidad un acrónimo de Master Oscillator Power
Amplifier. Este tipo de tecnología fue un gran avance junto con el diseño de
fuentes de luz DUV (Deep UltraViolet) ; En las fuentes de luz tradicionales de una
sola cámara, existe un equilibrio entre el ancho de banda y la potencia, que lo
obliga a elegir entre comprometer el rendimiento o la rentabilidad. Pero con la
tecnología MOPA, ya no. El diseño MOPA tiene dos cámaras de descarga de
gas: el oscilador maestro y el amplificador de potencia. El oscilador maestro
proporciona luz con una baja cantidad de energía en un espectro estrecho. Desde
este punto, la luz pasa a través de la segunda cámara, el amplificador de potencia,
que intensifica la luz para alcanzar los niveles de potencia necesarios. Los láseres
de fibra MOPA utilizan diodos semiconductores como un mecanismo de bombeo y
UNIVERSIDAD TECNOLÓGICA DE
CAMPECHE DIRECCIÓN DE MECATRÓNICA
un cable de fibra óptica dopado como ganancia media. Para los láseres de fibra, la
fibra óptica dopada también sirve como resonador.
Los láseres de fibra MOPA son mucho más fiables y eficientes que las tecnologías
láser anteriores. Con estos equipos de láser, usted sabe que obtiene la mejor
tecnología del mercado. Una propiedad muy valorada del láser MOPA es que
puede grabar sobre metal con diferentes colores.
10 LASER VANADATO
El término láser de vanadato se usa generalmente para los láseres basados en
cristales de vanadato dopados con neodimio. En particular, estos
incluyen vanadato de itrio (Nd: YVO4), vanadato de gadolinio (Nd: GdVO4)
y vanadato de lutecio (Nd: LuVO4). Estos vanadatos también se llaman
ortovanadatos. Dichos materiales se conocen desde hace mucho tiempo, pero se
popularizaron solo muchos años después, ya que durante un largo período fue
difícil cultivarlos con una calidad óptica alta en un tamaño suficientemente grande.
Además del progreso en el crecimiento de cristales, la llegada del bombeo de
diodos aumentó el interés en los vanadatos y también porque se podían usar
cristales más pequeños.
También hay cristales de vanadato dopados con otros iones de tierras raras, por.
Ejemplo: Con dopaje de iterbio, erbio, tulio o holmio. Debido al tamaño similar, los
iones de itrio, gadolinio o lutecio pueden reemplazarse con iones de tierras raras
activos con láser sin afectar la estructura de la red. Esto es importante, por
ejemplo, para preservar la alta conductividad térmica de los materiales dopados.
Los cristales de vanadato son naturalmente birrefringentes, lo que elimina la
pérdida de despolarización inducida térmicamente en los láseres de alta potencia.
Además, la ganancia del láser depende en gran medida de la polarización (→
polarización de la emisión del láser); la ganancia más alta se logra generalmente
para la polarización a lo largo del eje c. La absorción de la bomba también es
fuertemente dependiente de la polarización (excepto en longitudes de onda
especiales), lo que puede causar problemas, por ejemplo. cuando se utiliza una
fuente de bomba acoplada con fibra con polarización a la deriva.
LONGITUDES DE ONDA : Para Nd: YVO4, la longitud de onda de emisión láser
típica es de 1064 nm, es decir, la misma que para Nd: YAG. Otras longitudes de
onda de emisión importantes son 914 y 1342 nm. La última línea de emisión es
mucho más fuerte que la línea de 1.32 μm correspondiente en Nd: YAG, lo que
permite un rendimiento mucho mejor operando con 1.3 μm. La utilidad del
Vanadato es la misma que el laser de fibra. Como con el vanadato es mas
complejo de tratar y obtener resultados, se esta dejando de utilizar.
LASER GAS
UNIVERSIDAD TECNOLÓGICA DE
CAMPECHE DIRECCIÓN DE MECATRÓNICA
11 LASER CO2:
Esquema descripción elementos de tubo gas CO2, uno de los más habituales para
marcado y corte.
Los láseres de CO2 son láseres con tubo de gas con base en una mezcla
gaseosa de dióxido de carbono que se estimula eléctricamente. Con una longitud
de onda de 10,6 micrómetros, resultan adecuados sobre todo para
tratar materiales no metálicos y muchos plásticos.
Los láseres de CO₂ tienen una eficiencia relativamente alta y muy buena calidad
de rayo, por lo que son uno de los tipos de láser más utilizados.
Este tipo de láser permite trabajar con los siguientes materiales (no metal)
: madera; acrílico o metacrilato; vidrio; papel y cartón; tejidos; plásticos, películas y
materiales muy finos; cuero; piedra y una gran gama de productos. Su utilidad lo
ha llevado a la producción de muchas máquinas en base al tubo de CO2, pero su
limitación esta en la durabilidad limitada de las lámparas CO2 y su pérdida de
potencia hace que se busquen soluciones como las CO2 solido patente privada de
la marca Coherent que en Holy-laser utilizamos en los equipos HSCO2-30W para
grabado y en estas máquinas laser de grabado y corte o esta otra máquina de
corte para no metales , que tiene una ventaja superior en su duración sin
necesidad de cambios de lámpara CO2
UNIVERSIDAD TECNOLÓGICA DE
CAMPECHE DIRECCIÓN DE MECATRÓNICA
CUESTIONARIO
De manera coherente y lógica, responde las siguientes cuestiones:
1.- Explica brevemente a que se refiere la teoría paraxial, ondulatoria,
electromagnética y cuántica.
La teoría paraxial refiere a la trayectoria de la luz este utilizado en sistemas
ópticos por otro lado la teoría ondulatoria comprende el movimiento especifico
que sigue la luz como la electromagnética señala que la luz emite campos
eléctricos y así es posible enviar radiofrecuencias y la cuántica señala que ocurra
un suceso sin que nosotros sepamos que ocurrirá
2.- Describe cada una de las bandas espectrales del espectro electromagnético:
Terahertz, Microondas, radiofrecuencias, Infrarrojo, Visible
La Terahertz es una onda electromagnética que permite penetrar cualquier
materia con su finalidad de descubrir propiedades, microondas es igual una onda
electromagnética interactúa fuertemente con la radiación asi como también con las
partículas cargadas de la materia ordinaria además de usarse para comunicarse.
Infrarrojo es una energía térmica que pasa por encima del cero absoluto ya que es
fácil identificar a los animales de sangre caliente ya que ellos emiten radiación
electromagnética
3.- Explica brevemente el significado de Reflexión, Refracción y Dispersión de
frentes de onda planos.
Para la reflexión es el cambio de dirección de la luz cuando choca con una
superficie opaca para la refracción es el cambio de dirección traspasa un material
y este propaga velocidad y distancia, dispersión es el cambio de dirección de la
onda conforme a la función de la luz
4.- Describe las principales características de los espejos planos, cóncavos y
convexos.
Un espejo plano es una superficie lisa la cual no afecta el cuerpo reflejado, un
espejo cóncavo trae una forma casi esférica la cual la superficie reflectora esta en
el lado interior de la esfera, para el convexo es lo inversión al cóncavo que el
objeto reflejado es lo inverso al cóncavo
5.- Describe las características de los diferentes tipos de laser.
Los láseres existen distintos ya que ellos permiten cortar y hacer formas mas
precisas en distintos materiales desde lo plástico hasta los metales, existen los de
estado sólido emite una luz infrarroja los láseres de gas y estos son los que
utilizan para cortar materiales duros los excímeros que estos combina gases
reactivos cuando estos son estimulados eléctricamente forman un dímero y forma
UNIVERSIDAD TECNOLÓGICA DE
CAMPECHE DIRECCIÓN DE MECATRÓNICA
una luz ultravioleta, láseres colorantes que usa tintes orgánicos y este puede ser
ajustado y por ultimo los semiconductores que estos son dispositivos electrónicos
muy pequeños y pueden estar integrados en circuitos de impresoras laser o
reproductores de discos
