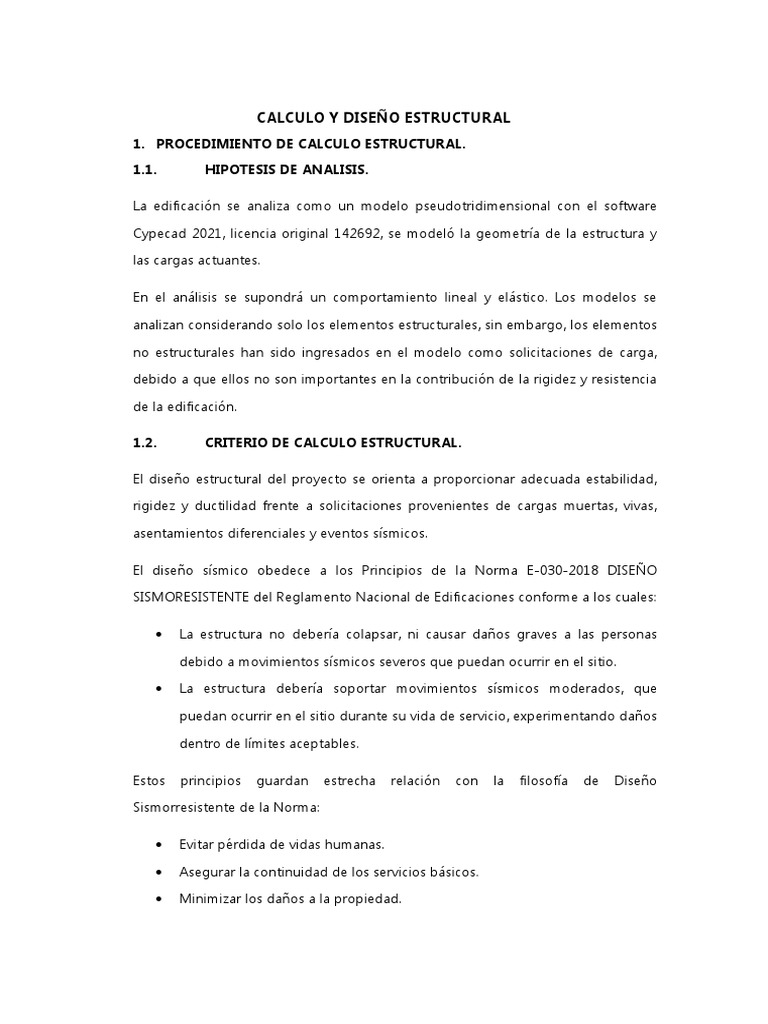

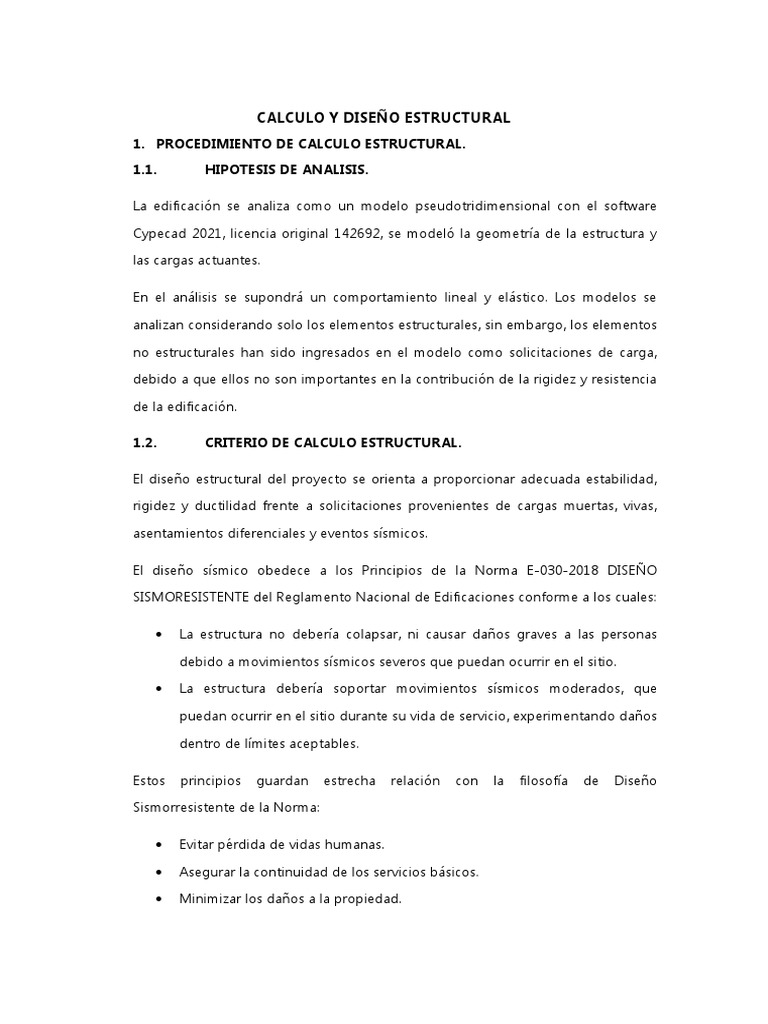

CALCULO Y DISEÑO ESTRUCTURAL

1. PROCEDIMIENTO DE CALCULO ESTRUCTURAL.

1.1. HIPOTESIS DE ANALISIS.

La edificación se analiza como un modelo pseudotridimensional con el software

Cypecad 2021, licencia original 142692, se modeló la geometría de la estructura y

las cargas actuantes.

En el análisis se supondrá un comportamiento lineal y elástico. Los modelos se

analizan considerando solo los elementos estructurales, sin embargo, los elementos

no estructurales han sido ingresados en el modelo como solicitaciones de carga,

debido a que ellos no son importantes en la contribución de la rigidez y resistencia

de la edificación.

1.2. CRITERIO DE CALCULO ESTRUCTURAL.

El diseño estructural del proyecto se orienta a proporcionar adecuada estabilidad,

rigidez y ductilidad frente a solicitaciones provenientes de cargas muertas, vivas,

asentamientos diferenciales y eventos sísmicos.

El diseño sísmico obedece a los Principios de la Norma E-030-2018 DISEÑO

SISMORESISTENTE del Reglamento Nacional de Edificaciones conforme a los cuales:

 La estructura no debería colapsar, ni causar daños graves a las personas

debido a movimientos sísmicos severos que puedan ocurrir en el sitio.

 La estructura debería soportar movimientos sísmicos moderados, que

puedan ocurrir en el sitio durante su vida de servicio, experimentando daños

dentro de límites aceptables.

Estos principios guardan estrecha relación con la filosofía de Diseño

Sismorresistente de la Norma:

 Evitar pérdida de vidas humanas.

 Asegurar la continuidad de los servicios básicos.

 Minimizar los daños a la propiedad.

Se realizará un análisis dinámico modal espectral para la verificación de modos de

vibración. El conjunto es analizado como un modelo de comportamiento inelástico,

y para el diseño estructural se tomarán los efectos producidos por carga axial,

flexión, corte y torsión.

Se verificará el comportamiento dúctil de los elementos confinados, así como la

resistencia ante la acción de cargas combinadas especificadas por la norma, de las

estructuras más esforzadas de concreto armado.

1.3. ANALISIS DINÁMICO

Se verificará el comportamiento dinámico de la estructura frente a cargas sísmicas

mediante un análisis modal espectral indicado en la Norma correspondiente, con

ese propósito se generan modelos matemáticos para el análisis estructural en el

software Cypecad debido a la confiabilidad de los resultados.

1.4. OBTENCION DE ESFUERZOS.

Entre los parámetros que intervienen en el diseño estructural se encuentran la

resistencia al corte, flexión y carga axial en vigas, columnas, muros de concreto

armado y muros de albañilería.

2. CONSIDERACIONES DE DISEÑO.

Para el cálculo estructural se ha tomado en cuenta las siguientes consideraciones:

 Capacidad portante del terreno mejorado (según E.M.S) equivale a 1.44

kg/cm2.

 Peso específico del relleno compactado del suelo mejorado equivale a 19

kN/m3.

 El método de diseño para los elementos de concreto armado y acero

estructural sigue los lineamientos de la normativa E.060 y E-090

respectivamente.
