INTRODUCCION A LA MECANICA DE FLUIDOS OLFER ARNALDO CLAROS COCA

_________________________________________________________________________________

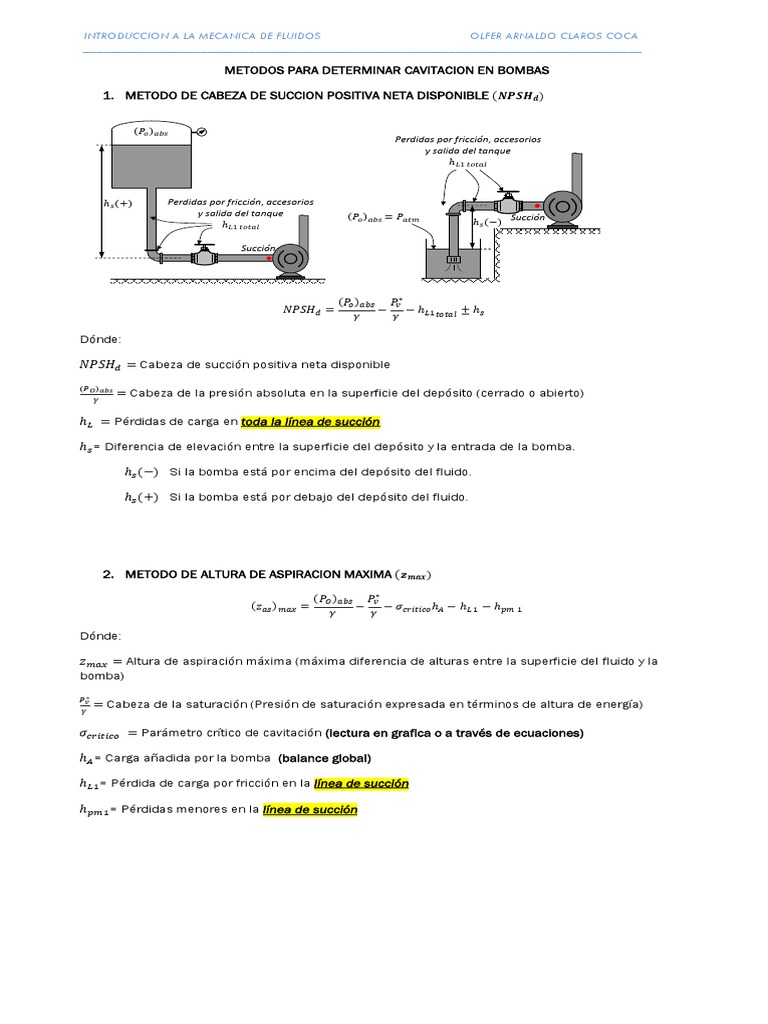

METODOS PARA DETERMINAR CAVITACION EN BOMBAS

1. METODO DE CABEZA DE SUCCION POSITIVA NETA DISPONIBLE (𝑵𝑷𝑺𝑯𝒅 )

(𝑃𝑜 )𝑎𝑏𝑠
Perdidas por fricción, accesorios
y salida del tanque
ℎ𝐿1 𝑡𝑜𝑡𝑎𝑙

ℎ𝑠 (+) Perdidas por fricción, accesorios


y salida del tanque (𝑃𝑜 )𝑎𝑏𝑠 = 𝑃𝑎𝑡𝑚
ℎ𝐿1 𝑡𝑜𝑡𝑎𝑙 ℎ𝑠 (−) Succión

Succión

(𝑃𝑜 )𝑎𝑏𝑠 𝑃𝑣∗


𝑁𝑃𝑆𝐻𝑑 = − − ℎ𝐿1 𝑡𝑜𝑡𝑎𝑙 ± ℎ𝑠
𝛾 𝛾

Dónde:

𝑁𝑃𝑆𝐻𝑑 = Cabeza de succión positiva neta disponible

(𝑃𝑂)𝑎𝑏𝑠
𝛾
= Cabeza de la presión absoluta en la superficie del depósito (cerrado o abierto)

ℎ𝐿 = Pérdidas de carga en toda la línea de succión

ℎ𝑠 = Diferencia de elevación entre la superficie del depósito y la entrada de la bomba.

ℎ𝑠 (−) Si la bomba está por encima del depósito del fluido.

ℎ𝑠 (+) Si la bomba está por debajo del depósito del fluido.

2. METODO DE ALTURA DE ASPIRACION MAXIMA (𝒛𝒎𝒂𝒙 )

(𝑃𝑂 )𝑎𝑏𝑠 𝑃𝑣∗


(𝑧𝑎𝑠 )𝑚𝑎𝑥 = − − 𝜎𝑐𝑟𝑖𝑡𝑖𝑐𝑜 ℎ𝐴 − ℎ𝐿 1 − ℎ𝑝𝑚 1
𝛾 𝛾

Dónde:

𝑧𝑚𝑎𝑥 = Altura de aspiración máxima (máxima diferencia de alturas entre la superficie del fluido y la
bomba)

𝑃𝑣∗
𝛾
= Cabeza de la saturación (Presión de saturación expresada en términos de altura de energía)

𝜎𝑐𝑟𝑖𝑡𝑖𝑐𝑜 = Parámetro crítico de cavitación (lectura en grafica o a través de ecuaciones)

ℎ𝐴 = Carga añadida por la bomba (balance global)

ℎ𝐿1 = Pérdida de carga por fricción en la línea de succión

ℎ𝑝𝑚1 = Pérdidas menores en la línea de succión


INTRODUCCION A LA MECANICA DE FLUIDOS OLFER ARNALDO CLAROS COCA
_________________________________________________________________________________
GRAFICA. Valores aproximados del parámetro crítico de cavitación 𝜎𝑐𝑟𝑖𝑡𝑖𝑐𝑜 , en función de la velocidad especifica 𝑁𝑠

𝜔𝑒 √𝑄
(𝑁𝑠 )𝑆𝐼 =
(𝑔ℎ𝐴 )3/4
0 0,25 0,50 0,75 1,0 1,25 1,50 1,75 2,0 2,25 2,50 2,75 3,0 3,25 3,50 3,75 4,0 4,25 4,50
1,6

1,50
𝑁𝑃𝑆𝐻

1,4
ℎ

1,30
Parámetro crítico de cavitación 𝜎𝑐𝑟𝑖𝑡𝑖𝑐𝑜 =

1,2

1,10

1,0

0,90

0,80

0,70

0,60

0,50

0,40

0,30

0,20

0,10

0
1000 3000 4000 5000 6000 7000 8000 9000 10000 11000 12000
2000
𝜔𝑒 √𝑄𝐺𝑃𝑀
(𝑁𝑠 )𝑆.𝐼𝑛𝑔𝑙𝑒𝑠 = 3/4
ℎ𝐴

Fuente: Mecánica de Fluidos con Aplicaciones en Ingeniería. Novena Edición 1999. Fig. 15.12

Una aproximación del valor del parámetro crítico de cavitación se puede determinar con las siguientes
ecuaciones:

Sistema Internacional:

𝜎 = −0,007(𝑁𝑠 )3 + 0,0624(𝑁𝑠 )2 + 0,2143(𝑁𝑠 ) − 0,035 𝐷𝑖𝑓. % = 8,05%

Sistema Ingles Británico:

𝜎 = −3𝑥10−13 (𝑁𝑠 )3 + 7𝑥10−9(𝑁𝑠 )2 + 8𝑥10−5(𝑁𝑠 ) − 0,032 𝐷𝑖𝑓. % = 6,62%
