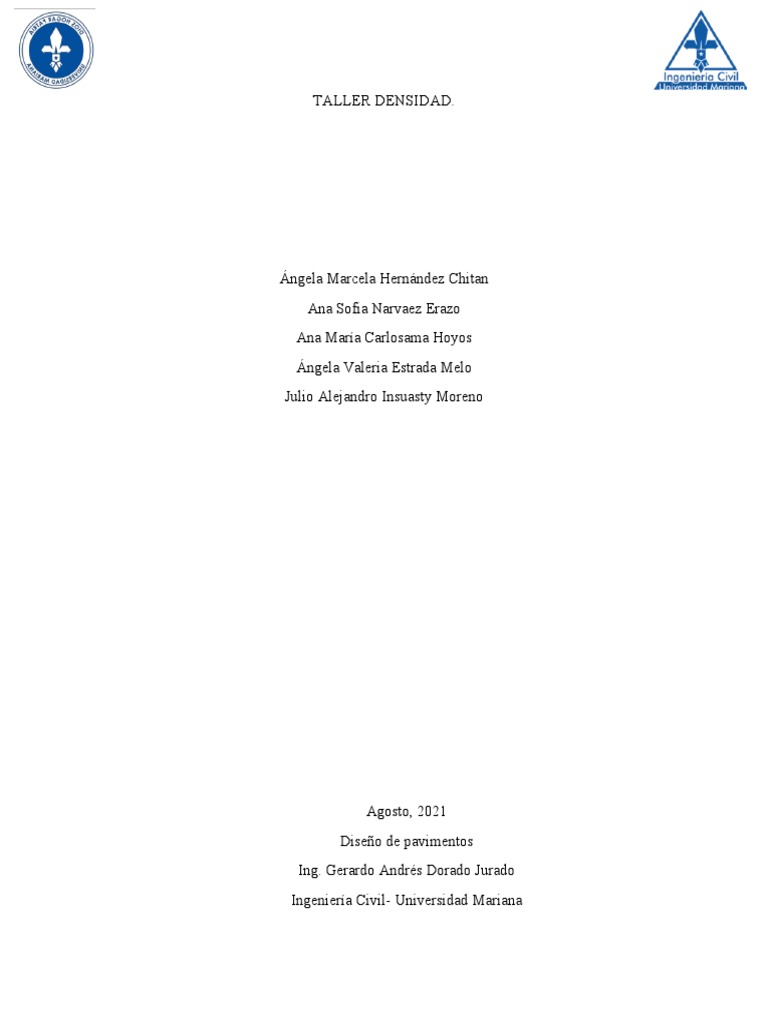

TALLER DENSIDAD.

Ángela Marcela Hernández Chitan

Ana Sofia Narvaez Erazo
Ana María Carlosama Hoyos
Ángela Valeria Estrada Melo
Julio Alejandro Insuasty Moreno

Agosto, 2021
Diseño de pavimentos
Ing. Gerardo Andrés Dorado Jurado
Ingeniería Civil- Universidad Mariana
Parte 1: Densidad en laboratorio

En la Tabla 1 se muestran los datos de la prueba de compactación para cuatro diferentes

humedades en el suelo analizado.

Tabla 1. Datos prueba de compactación

Muestr
a W [m,s,b] [g] W[m,b] [g] Wh [g] V [cm3] W1 [g] W2 [g] W3 [g]
1 10644 6460 4184 2124 303.6 282.3 40.5
2 11109 6795 4314 2124 243.6 224.2 37.6
3 11062 6460 4602 2124 198 180.5 37.5
4 11454 6795 4659 2124 284.9 255.3 35.4

1. Realizar la gráfica de masa unitaria seca vs. Humedad

Inicialmente se calcula el porcentaje de humedad con la siguiente formula

W 1−W 2
w= ×100 %
W 2−W 3

Muestra 1

303.6−282.3
w= ×100 %
282.3−40.5

w=9 %

Se realiza el mismo procedimiento para cada muestra, los valores se encuentran en la tabla
2.

Tabla 2. Contenido de humedad.

Muestra w [%]
1 9%
2 10%
3 12%
4 13%

Posteriormente se calcula la densidad húmeda con la siguiente formula

 Wh
γ h=
V

Muestra 1

4184
γ h=
2124

γ h=2.0 g /cm3

Se realiza el mismo procedimiento para cada muestra, los valores se encuentran en la tabla
3.

Tabla 3. Densidad húmeda.

Muestra Yh [g/cm3]
1 2.0
2 2.0
3 2.2
4 2.2

Seguidamente se calcula la densidad seca con la siguiente formula:

γh
γ d=
1+ w

Muestra 1

2.0
γ d=
1+ 0.09

γ d =1.8 g /cm3

Se realiza el mismo procedimiento para cada muestra, los valores se encuentran en la tabla
4.

Tabla 4. Densidad seca

Muestra Yd [g/cm3]
1 1.8
2 1.8
 3 1.9
4 1.9

Finalmente se grafica la masa unitaria seca vs. Humedad

Masa unitaria seca-Humedad

1.96
Masa unitaria seca [g/cm3]

1.94
1.92
1.90
1.88
1.86
1.84
1.82
1.80
7% 8% 9% 10% 11% 12% 13% 14%
Humedad [%]

Ilustración 1. Grafica masa unitaria seca vs humedad

2. Determinar la humedad óptima de compactación.

La humedad optima es la humedad máxima, la cual se obtiene de la gráfica anterior.

Masa unitaria seca-Humedad

1.96
Masa unitaria seca [g/cm3]

1.94
1.92
1.90
1.88
1.86
1.84
1.82
1.80
7% 8% 9% 10% 11% 12% 13% 14%
Humedad [%]

Ilustración 2. Humedad optima

Observando la gráfica se podría decir que la humedad optima tiene un valor de 12.6%

3. Determinar masa unitaria seca máxima del suelo.

La masa unitaria seca máxima es la densidad seca máxima, la cual se obtiene de la gráfica
anterior.

Masa unitaria seca-Humedad

1.96
Masa unitaria seca [g/cm3]

1.94
1.92
1.90
1.88
1.86
1.84
1.82
1.80
7% 8% 9% 10% 11% 12% 13% 14%
Humedad [%]

Ilustración 3. Masa unitaria seca máxima

Observando la gráfica se podría decir que la masa unitaria seca máxima tiene un valor de
1.94 g/cm3.

4. Determinar peso unitario seco máxima del suelo.

Para determinar el peso unitario seco máximo del suelo se debe multiplicar la masa unitaria
seca máxima por la gravedad, teniendo en cuenta que las unidades sean las mismas, por
ende, se pasa la masa unitaria seca máxima a kg/m3.

kg
∗9.81 m
m3
W d =1940
s2

N
W d =19031
m3
 kN
W d =19
m3

Parte 2: Densidad en el sitio de la obra

A continuación, se presentan los datos de un ensayo de cono y arena:

 Densidad de arena: 4.67 g/cm3

 Masa del frasco + cono + arena (inicial): M1 = 6.005 g
 Masa del frasco + cono + arena (final): M2 = 3.321 g
 Masa del suelo del hueco: M3 = 3.248 g
 Humedad del suelo: w = 4.6 %
1. Encontrar masa y peso unitario húmedo del suelo
2. Encontrar masa y peso unitario seco del suelo

Inicialmente se calcula el volumen del hueco con la siguiente formula

M 1−M 2
v=
ƿ1

6.005 g−3.321 g
v=
1.67 g /cm3

v=1.607 cm3

Seguido a esto se calcula la masa seca del material removido con la siguiente formula

M3
M 4= ×100
(w +100)

3.248 g
M 4= ×100
(4.60 % +100)

M 4=3.25

Posteriormente se calcula la densidad húmeda y densidad seca operando de la siguiente

manera y utilizando las siguientes formulas.

M3 M4
ƿm= ƿd =
v v
 3.248 g 3.25 g
ƿm= ƿd =
1.607 cm3 1.607 cm 3

ƿm=2.02 g / cm3 ƿd =2.02 g /cm3

Finalmente se calcula el peso húmedo y seco del suelo, para esto se debe multiplicar la
densidad húmeda y seca por la gravedad

γ m= ( KN
m3 )
= ƿd × 9.81 ( KN
γ d=
m3)
= ƿd ×9.81

γ m= ( KN
m3 )=2.02 ×9.81 γ =(
KN
m3)
=2.02 × 9.81
d

γ m=19.82 ( KN
m3)
γ d =19.82 ( KN
m3 )

Parte 3: Grado de compactación y cumplimiento del requisito

Para determinar si los resultados de densidad brindados serían aceptables para un lote de
subrasante compactada se debe acudir a la norma INV art INV Art. 220 ubicado en la
sección 220.5.2.2.2 relacionado con el control de la compactación para la corona de un
terraplén el cual nos redirige a la norma INV E-730-07 “Selección al azar de sitios para la
toma de muestras” que es necesaria para analizar los datos proporcionados que son los
siguientes:

Tabla 5. Datos proporcionados.

N.° 1 2 3 4 5 6
Densidad (kN/m3) 18.9 19.2 19.3 18.7 19.1 19.2

Según la norma INV E-730-07 dice que se deben realizar como mínimo 5 ensayos por lote
y para este caso se debe comparar la densidad promedio de la muestra que representa al lote
(Dm) con la máxima (De) la cual es el valor máximo de la densidad, obtenido según la
norma de ensayo INV E-806-07 “Relación humedad-masa unitaria del suelo”, realizado en
el primer punto de la actividad.
La norma presenta varias variables a considerar, la cuales son las siguientes:

 Di = Resultado de 1 ensayo.
 De = Densidad máxima.
 Dm = Valor promedio del total de ensayos
 n = Numero de ensayos de densidad en el terreno que integran la muestra.
 s = Desviación estándar.
 k = Factor que establece el límite inferior del intervalo de confianza en el que, con
una probabilidad de 90%, se encuentra la densidad en el terreno del lote. Este factor
depende del número de ensayos (n) que integran la muestra y su valor se indica en
la siguiente tabla:

Tabla 6. Valores K.

n.° 5 6 7 8 9 10
k 0.685 0.602 0.544 0.500 0.465 0.437

Una vez entendidos los coeficientes necesarios se procede a realizar el cálculo de las
variables que dicen si el terreno es aceptable o no de la siguiente manera:

 Valores iniciales

Tabla 7. Valores iniciales.

n Di
18.9
19.2
6 19.3
18.7
19.1

 Desviación estándar

Tabla 8. Desviación estándar

S

0.23
 K= Se tienen 6 muestras, por lo tanto, el valor de K es:

Tabla 9. Valores de K

0.602

 De = se extrae el valor del primer punto y cambia sus unidades

de (g/cm3) a (kN/m3) así:

Tabla 10. Valor De.

De

18.96

 Dm = Después se calcula el promedio de los 6 valores

Tabla 11. Valor Dm

Dm

19.07
Por último, se muestra una tabla resumen con todos los valores encontrados anteriormente.

Tabla 12. Tabla resumen.

n Di S k De Dm
18.9
19.2
19.3
6 0.23 0.602 18.96 19.07
18.7
19.1
19.2

Para mirar si el terreno es aceptable o no se debe tomar una consideración, la cual esta
especificada en la misma norma INV E-730-07 “Selección al azar de sitios para la toma de
muestras” la cual dice:

 Si Dm− ( k∗s ) ≥ 0.98∗De Entonces el terreno es aceptable.

 Pero si Dm− ( k∗s )< 0.98∗De Entonces el terreno es rechazado.

Por tanto, al realizar los cálculos el terreno si cumple el criterio de la siguiente manera:

Tabla 13. Criterio de aceptación del terreno.

Aceptación

18.93 >= 18.58

Para extraer el valor individual del grado de compactación en porcentaje (GCi) se divide los
valores (Di, De) y se multiplica por 100 para que el resultado quede en porcentaje
 Tabla 14. Grado de compactación

GCi (90)
100%
101%
102%
99%
101%
101%

Según el requisito de 220.6 de la especificación INV Art. 220 el GCi (90) tiene que ser
mayor o igual a 100% y como se observa en la tabla, todos los valores menos 1 superan
este factor, por lo cual se puede deducir que el terreno según la norma INV E-730-07
“Selección al azar de sitios para la toma de muestras” y la INV Art.220 si es aceptable.
