UNIVERSIDAD NACIONAL HERMILIO VALDIZAN

FACULTAD DE INGENIERÍA CIVIL Y ARQUITECTURA

E.A.P. DE INGENIERIA CIVIL

FÍSICA I
CAPÍTULO 5

Msc. ING. JESUS F. ASCENCIO CONDOR

 E.A.P. ING. CIVIL FÍSICA I E.A.P. ING. CIVIL FÍSICA I

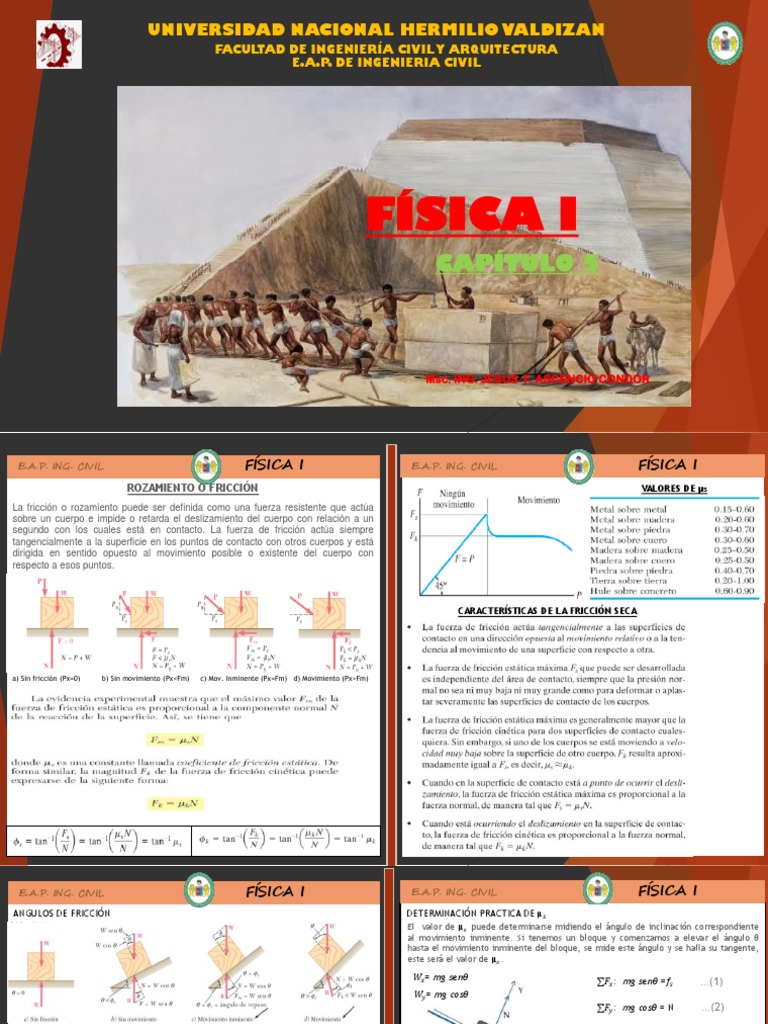

ROZAMIENTO O FRICCIÓN VALORES DE μs
La fricción o rozamiento puede ser definida como una fuerza resistente que actúa
sobre un cuerpo e impide o retarda el deslizamiento del cuerpo con relación a un
segundo con los cuales está en contacto. La fuerza de fricción actúa siempre
tangencialmente a la superficie en los puntos de contacto con otros cuerpos y está
dirigida en sentido opuesto al movimiento posible o existente del cuerpo con
respecto a esos puntos.

CARACTERÍSTICAS DE LA FRICCIÓN SECA

a) Sin fricción (Px=0) b) Sin movimiento (Px<Fm) c) Mov. Inminente (Px=Fm) d) Movimiento (Px>Fm)
 E.A.P. ING. CIVIL FÍSICA I E.A.P. ING. CIVIL FÍSICA I
ANGULOS DE FRICCIÓN DETERMINACIÓN PRACTICA DE μ𝑠
El valor de μ𝑠 puede determinarse midiendo el ángulo de inclinación correspondiente
al movimiento inminente. Si tenemos un bloque y comenzamos a elevar el ángulo θ
hasta el movimiento inminente del bloque, se mide este ángulo y se halla su tangente,
este será el valor de μ𝑠 .

𝑊𝑥 = mg senθ ∑𝐹𝑥 : mg senθ =𝑓𝑠 …(1)

𝑊𝑦 = mg cosθ
∑𝐹𝑦 : mg cosθ = N …(2)
El valor del ángulo de inclinación correspondiente al movimiento inminente se conoce a pero: 𝑓𝑠 = μ𝑠 N
como ángulo de reposo. Este ángulo es igual al ángulo de fricción estática Øs. Si se
𝑓𝑠
incrementa aún más el ángulo de inclinación θ, comienza el movimiento y el ángulo entre
Reemplazando (3) y (2) en (1):
R y la normal decae al valor menor de Øk. La reacción R ya no es vertical y las fuerzas que wx
actúan sobre el bloque están desequilibradas. wy μ𝑠 = tan θ
PROCEDIMIENTO PARA LA SOLUCIÓN DE PROBLEMAS DE FRICCIÓN
W=mg

ROZAMIENTO EN CUÑAS
Son máquinas simples que se utilizan para levantar
grandes bloques u otras cargas pesadas.

Debido a la fricción, una cuña de forma apropiada

permanecerá en su lugar después de haber sido forzada
bajo la carga.
En los DCL podemos apreciar pueden
reducirse si las fuerzas de fricción se
expresan en función de las fuerzas
normales. Y si se reducen
convenientemente se pueden aplicar el
triángulo de fuerzas
 E.A.P. ING. CIVIL FÍSICA I E.A.P. ING. CIVIL FÍSICA I
FRICCION EN CORREAS O BANDAS PROBLEMAS
DCL:
1.- Un hombre de 80 lb esta de pie sobre la viga y jala con una fuerza de 40 lb. Si
en el punto D, μs=0.4, determine la fuerza de fricción entre sus zapatos y la viga
y las reacciones en A y B. La viga es uniforme y pesa 100 lb. Ignore el tamaño de
las poleas y el espesor de la viga.

Del DCL, las fuerzas en los ejes coordenados:

Desarrollando, eliminando ∆N:

Dividiendo entre :

Si ≈0y ≈ 0, tenemos: ;

Así: o

2.- Dos bloques A y B pesan 6 y 10 lb respectivamente. Descansan sobre el plano

inclinado μA=0.15 y μB=0.25. Determine el ángulo θ para el cual los bloques
empiezan a resbalar. Encuentre también el alargamiento o el acortamiento
requerido en el resorte que los conecta para que esto ocurra. k = 2 lb/pie.
 E.A.P. ING. CIVIL FÍSICA I E.A.P. ING. CIVIL FÍSICA I
4.- La viga AB sometida a una fuerza de 200 N. Esta soportada en un extremo por
un pasador y en el otro por un carrete con masa de 40 Kg. Si un cable se enrolla
alrededor del núcleo del carrete, determine la fuerza P mínima necesaria en el
cable para mover el carrete. Los coeficientes en B y D son μB=0.4 y μD=0.2
respectivamente.

3.- Un disco de 35 Kg descansa sobre un plano inclinado para lo cual μs=0.2.

Determine la fuerza vertical máxima P que puede aplicarse al eslabón AB sin que
el disco se deslice en C.

5.- El cilindro tiene un peso de 100 lb y descansa sobre el piso con un μs=0.5. Si
a=3 pies y b= 4 pies, determine la magnitud más pequeña de la fuerza P que
causará el movimiento inminente del cilindro.
 E.A.P. ING. CIVIL FÍSICA I E.A.P. ING. CIVIL FÍSICA I

B
NB

6.- El poste uniforme tiene un peso de 30 lb y longitud de 26 pies. Determine la

distancia d máxima a la que puede colocarse de la pared lisa y sin deslizarse. Si
μs=0.30 entre el piso y el poste.
SOLUCIÓN
DCL del poste:
Sustituyendo (1) y (2) en esta ecuación:

8.- La barra delgada de l=600 mm está unida aun collarín y apoyada a una ruedita
a una distancia horizontal a=80 mm. Si μs=0.25 entre la barra y el collarín,
determine el rango de valores de P para los cuales se mantiene en equilibrio.
Q=100 N y θ = 30°.
SOLUCIÓN
Para determinar el rango de valores
de P, supondremos el movimiento
del collarín B, primeramente para
arriba y luego hacia abajo:

7.- La escalera AB de 6.5 m se apoya sobre la pared. Si μs es

a) Hacia arriba
el mismo en A y B, determine el valor mínimo de este
coeficiente para que la escalera se mantenga en equilibrio.

Tenemos:

También:
E.A.P. ING. CIVIL FÍSICA I E.A.P. ING. CIVIL FÍSICA I
b) Hacia abajo: sustituimos en (1), -μs por μs 10.- Una banda plana se utiliza para transmitir un par del tambor B al tambor A.
Si μs=0.40 y la tensión permisible en la banda de 450 N, determine el par máximo
que puede ejercerse sobre el tambor A.

La banda se deslizará primero en B , ya que β en A es menor que β en B:

El rango de valores para el equilibrio:

9.- Un bloque A que sostiene una columna tubular y está apoyado sobre la cuña B.
Si μs=0.25 entre todas las superficies y que θ = 45°, determine la fuerza mínima P
requerida para levantar el bloque A.
SOLUCIÓN
DCL del bloque A:
Del tambor B:

DCL de la cuña B:
