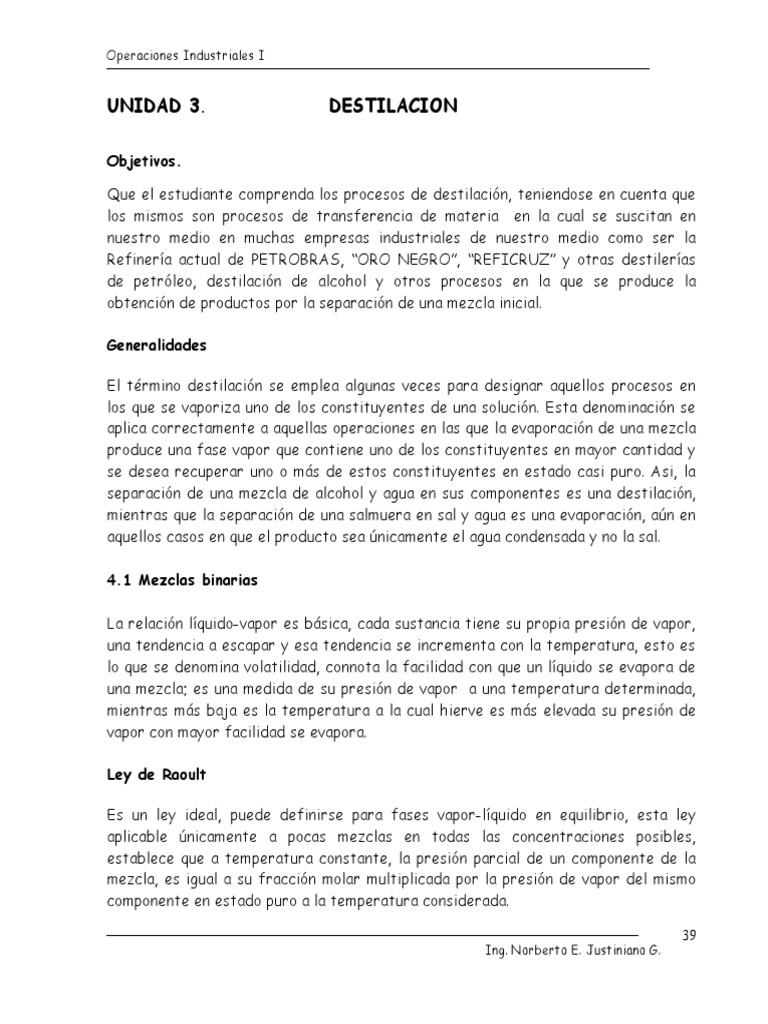

Operaciones Industriales I

UNIDAD 3. DESTILACION

Objetivos.

Que el estudiante comprenda los procesos de destilación, teniendose en cuenta que

los mismos son procesos de transferencia de materia en la cual se suscitan en
nuestro medio en muchas empresas industriales de nuestro medio como ser la
Refinería actual de PETROBRAS, “ORO NEGRO”, “REFICRUZ” y otras destilerías
de petróleo, destilación de alcohol y otros procesos en la que se produce la
obtención de productos por la separación de una mezcla inicial.

Generalidades

El término destilación se emplea algunas veces para designar aquellos procesos en

los que se vaporiza uno de los constituyentes de una solución. Esta denominación se
aplica correctamente a aquellas operaciones en las que la evaporación de una mezcla
produce una fase vapor que contiene uno de los constituyentes en mayor cantidad y
se desea recuperar uno o más de estos constituyentes en estado casi puro. Asi, la
separación de una mezcla de alcohol y agua en sus componentes es una destilación,
mientras que la separación de una salmuera en sal y agua es una evaporación, aún en
aquellos casos en que el producto sea únicamente el agua condensada y no la sal.

4.1 Mezclas binarias

La relación líquido-vapor es básica, cada sustancia tiene su propia presión de vapor,

una tendencia a escapar y esa tendencia se incrementa con la temperatura, esto es
lo que se denomina volatilidad, connota la facilidad con que un líquido se evapora de
una mezcla; es una medida de su presión de vapor a una temperatura determinada,
mientras más baja es la temperatura a la cual hierve es más elevada su presión de
vapor con mayor facilidad se evapora.

Ley de Raoult

Es un ley ideal, puede definirse para fases vapor-líquido en equilibrio, esta ley
aplicable únicamente a pocas mezclas en todas las concentraciones posibles,
establece que a temperatura constante, la presión parcial de un componente de la
mezcla, es igual a su fracción molar multiplicada por la presión de vapor del mismo
componente en estado puro a la temperatura considerada.

39
Ing. Norberto E. Justiniano G.
Operaciones Industriales I

p A  x A p 0 A Ec. de una línea recta

p A  Presión parcial del componente A

x A  Fracción molar de A
p 0 A  Presión de vapor del componente A puro, a la temperatura de la solución.
La composición de la mezcla en fracción molar:
x A  xB  1

De una forma semejante para el segundo componente de la mezcla binaria

pB  xB p 0 B
p B  Presión parcial del componente B

x B  Fracción molar de B

p 0 B  Presión de vapor del componente B puro, a la temperatura de la solución.

La presión total es: p  p A  PB  x A P o A  x B p 0 B

p  P o A (1  x B )  x B p 0 B

p  x A P o A  p 0 B (1  x A )

p  poB
Para la fase líquida: xA  o
p A  poB

pA pA po A xA xA po A
Para la fase gaseosa: yA    
p p A  PB p o A x A  p o B x B p

La ley de Raoult se aplica únicamente a mezclas de sustancia que son

químicamente muy similares y cuando las moléculas de las dos sustancias no tienen
acción alguna entre sí. Así la mezcla Benceno-Tolueno obedece exactamente a esta
ley, pero las mezclas de alcohol-agua, ácido acético-agua o metanol-acetona no la
siguen. La mayor parte de las mezclas que se utilizan en la práctica, se desvian más o
menos de esta ley.

Ejemplo.- El siguiente cuadro ilustra la presión de vapor a las temperaturas dadas

para la mezcla binaria Benceno-Tolueno

40
Ing. Norberto E. Justiniano G.
 Operaciones Industriales I

Tabla 4.1 Datos para de presión y temperatura Benceno-Tolueno

Presión
Temp. de vapor   Benceno  Tolueno
°C Benceno Tolueno XA YA XB YB
80.40 760 0 1.0000 1.0000 0.0000 0.0000
82.00 811 314 0.8974 0.9576 0.1026 0.0424
84.80 882 345 0.7728 0.8969 0.2272 0.1031
88.00 957 378 0.6598 0.8308 0.3402 0.1692
90.80 1037 414 0.5554 0.7578 0.4446 0.2422
93.00 1123 452 0.4590 0.6783 0.5410 0.3217
95.80 1214 494 0.3694 0.5901 0.6306 0.4099
99.00 1310 538 0.2876 0.4957 0.7124 0.5043
101.80 1412 585 0.2116 0.3931 0.7884 0.6069
104.00 1520 635 0.1412 0.2825 0.8588 0.7175
106.80 1625 689 0.0759 0.1622 0.9241 0.8378
110.00 1756 747 0.0129 0.0298 0.9871 0.9702
110.60 0 760 0.0000 0.0000 1.0000 1.0000

113
112
111
110 Línea del vapor
109 saturado
108
107
106
105
104
*a
103
102
101 Región de l vapor
100
99
98
97
Tem p. ° C

96
95
94
93
92
91
90
89
Línea
88
del líquido saturado
87
86
85
84
83 * b
82
81
80
79
78
77
76
75
0.0 0.1 0.2 0.3 0.4 0.5 0.6 0.7 0.8 0.9 1.0
Fracción molar

Esta figura representa la relación que existe entre el punto de ebullición

y la composición de equilibrio a una presión de 760 mm de Hg para la mezcla
Benceno-Tolueno,

41
Ing. Norberto E. Justiniano G.
Operaciones Industriales I

Siendo el Benceno el líquido más volátil y el Tolueno menos volátil. El

diagrama esta formado por dos curvas cuyos extremos coinciden. Cualquier punto de
la curva superior corresponde a un vapor que tiene composición marca por una
absicisa y; y que por la condensación a la temperatura correspondiente a su
ordenada produce un líquido de composición x.

Cualquier punto de la curva inferior tiene la composición indicada por su

abscisa xi, corresponde a un líquido que comenzará a hervir produciendo un vapor de
composicón yi, todo ello a la temperatura ti. Cualquier par de puntos situados sobre
la misma horizontal, representan composiciones de líquido y vapor que se encuentran
en equilibrio a la temperatura indicada pasa por la horizontal que pasa por los dos.
Para todos los puntos situados por encima de la curva superior, tal como el punto a,
la mezcla está completamente en estado de vapor. Para todos los puntos situados
por debajo de la curva inferior, tal como b, la mezcla se encuentra completamente
en estado líquido y para los puntos comprendidos entre las dos curvas, tal como c, el
sistema está formado por una parte líquida y otra en forma de vapor.

Cálculo de la presión y de la composición de vapor de una mezcla a una

temperatura a partir dela Ley de Raoult.

De la ley de Raoult, la presión parcial de un componente varía linealmente

desde cero hasta el valor de su presión de vapor puro a medida que su fracción varía
desde cero a la unidad.

Se han propuesto muchas formas funcionales para predecir la presión de

vapor de diversas sustancia a partir de la temperatura. Entre esta ecuaciones
tenemos la ecuación de Antoine:

B
Ln( p )  A 
C T

p = mm de Hg.

A, B, C = Constantes para cada sustancia

T = temperatura en K

42
Ing. Norberto E. Justiniano G.
Operaciones Industriales I

Tabla 4.2 Constantes para uso de la ecuación de Antoine

Nombre Formula Intervalo K A B C
Acido acético C2H4O2 290 - 430 16,8080 3405,57 -56,34
Acetona C3H6O 241 - 350 16,6513 2940,46 -35,93
Amoniaco NH3 179 - 261 16,9481 2132,50 -32,98
Benceno C6H6 280 - 377 15,9008 2788,51 -52,36
Disulfuro de Carbono CS2 288 - 342 15,9844 2690,85 -31,62
Tetracloruro de Carbono CCl4 253 - 374 15,8742 2808,19 -45,99
Cloroformo CHCl3 260 - 370 15,9732 2696,79 -46,16
Ciclo hexano C6H12 280 - 380 15,7527 2766,63 -50,50
Acetato de etilo C4H8O2 260 - 385 16,1516 2790,50 -57,15
Alcohol etílico C2H6O 270 - 369 18,5242 3578,91 -50,50
Bromuro de etilo C2H5Br 226 - 333 15,9338 2511,68 -41,44
n-Heptano C7H16 270 - 400 15,8737 2911,32 -56,51
n-Hexano C6H14 245 - 370 15,8366 2697,55 -48,78
Alcohol metilico CH4O 257 - 364 18,5875 3626,55 -34,29
n-Pentano C5H12 220 - 330 15,8333 2477,07 -39,94
Dióxido de azufre SO2 195 - 280 16,7680 2303,35 -35,97
Tolueno C6H5CH3 280 - 410 16,0137 3096,52 -53,67
Agua H2O 284 - 441 18,3036 3816,44 -46,13
Dióxido de Azufre SO2 195 - 280 16,7680 2302,35 -35,97
Fuente: R.C. Reid, J. M Prausnitz y T.K. Sherwood, The Properties of Gases an Liquids, 3ª.
Ed., apéndice A. Nueva York, McGraw-Hill, 1977.

De la Ley de Raoult, la presión parcial de un componente varía linealmente

desde cero hasta el valor de su presión de vapor puro a medida que su fracción varía
desde cero a la unidad. Se ha elaborado un programa usando la ecuación de Antoine
para la mezcla binaria Benceno-Tolueno que el estudiante podrá apreciar dicha ley.
Benceno.

Para T = 102 ° C  273 + 102 = 375 K

De tabla para este compuesto se toma las constantes y se reemplaza en la ec.

B 2788,51
Ln( p)  A 
C T
 15,9008 
 52,36  375
= 7.258009

p  e 7 , 258009  1419,43 mm de Hg.  P°A = 1419,43 mm de Hg.

Tolueno

De tabla para este compuesto se toma las constantes y se reemplaza en la ec.

B 3096,52
Ln( p )  A 
C T
 16,0137 
 53,67  375
=3,377703

p  e 6 , 37704  588,24 mm de Hg.  P°B = 588,24 mm de Hg.

43
Ing. Norberto E. Justiniano G.
Operaciones Industriales I

La fracción molar o la composición a la temperatura de 760 mm de Hg como presión

total se determina analíticamente:

p  p A  PB  x A P o A  x B p 0 B

p  poB
Para la fase líquida: xA  o
p A  poB
760  588,24
xA   0,2066
1419,43  588,24

Tabla 4.3 Presiones de vapor del benceno y Tolueno.

Presión de Presión
Temp. vapor de vapor Benceno  Tolueno
°C Benceno Tolueno XA YA XB YB
80.40 760 0 1.0000 1.0000 0.0000 0.0000
82.00 811 314 0.8974 0.9576 0.1026 0.0424
84.80 882 345 0.7728 0.8969 0.2272 0.1031
88.00 957 378 0.6598 0.8308 0.3402 0.1692
90.80 1037 414 0.5554 0.7578 0.4446 0.2422
93.00 1123 452 0.4590 0.6783 0.5410 0.3217
95.80 1214 494 0.3694 0.5901 0.6306 0.4099
99.00 1310 538 0.2876 0.4957 0.7124 0.5043
101.80 1412 585 0.2116 0.3931 0.7884 0.6069
104.00 1520 635 0.1412 0.2825 0.8588 0.7175
106.80 1625 689 0.0759 0.1622 0.9241 0.8378
110.00 1756 747 0.0129 0.0298 0.9871 0.9702
110.60 0 760 0.0000 0.0000 1.0000 1.0000
Fuente: Introducción a la Ingeniería Química. Badger y Banchero

El programa creado en excel utilizando la ecuación de Antoine para el

Benceno y Tolueno da la siguente gráfica, aunque denota variación con respecto a la
bibliografía consultada se hace necesario la saber la exactitud para el rango que una
fórmula o si los datos utilizados de tabla son confiables. (Ver validación de ecuación
desarrollada en el trabajo de Grado “Influencias de las variables Climatológicas en
Santa Cruz en el diseño de una carta psicrométrica”. Carlos Morato Velasco.
Ingeniería Mecánica y Automotriz. Febrero 2002.

44
Ing. Norberto E. Justiniano G.
Operaciones Industriales I

1800

1600

1400
Presión mm de Hg
1200
Presión total
1000

800
Presión parcial
600 del benceno
400

200 Presión parcial

del tolueno
0
0.00 0.10 0.20 0.30 0.40 0.50 0.60 0.70 0.80 0.90 1.00

T Fracción Molar B

Figura 4.1 Composición de vapor de una mezcla a 102 ° C a partir de la Ley de Raoult

Se observa que la presión de vapor de la mezcla esta por encima de las

presiones individuales de cada componente y la temperatura de ebullición de la
mezcla está por debajo de estos.

Presión
Temp. de vapor   2000
°C Benceno Tolueno 1800
80.40 763.47 293.73
1600
82.00 801.79 310.30 Presión de
Presión (mm de Hg)

84.80 872.46 341.09 1400

vapor Benceno
88.00 959.08 379.23 1200
90.80 1040.23 415.35 1000
93.00 1107.66 445.61 800
95.80 1198.31 486.64
600 Presión de
99.00 1308.83 537.17
101.80 1411.84 584.72 400 vapor Tolueno
104.00 1497.05 624.37 200
106.80 1611.15 677.87 0
110.00 1749.57 743.39 80 85 90 95 100 105 110 115
110.60 1776.50 756.21
Temp. (° C)

El cuadro y la gráfica obtenida aplicando el programa muestra que el

Tolueno tiene menor presión de vapor que el benceno por tanto el Benceno tiene
mayor tendencia a pasar a la fase gaseosa que el tolueno.

45
Ing. Norberto E. Justiniano G.
Operaciones Industriales I

Una propiedad importante de las soluciones es la presión de vapor. La

presión de vapor parcial de un componente de una solución es una medida de la
velocidad con la cual tiende a escapar de la solución para convertirse en fase
gaseosa.

La ley fundamental de los gases ideales es la ecuación general de los gases

PV = nRt, de igual modo, la ley fundamental de las soluciones ideales es la Ley de
Raoult. La solución ideal, igual que el gas ideal, es un ficción conveniente que tiende a
ser alcanzada en las soluciones reales cuando el soluto se encuentra en una
concentración muy baja. No hay ninguna solución que se comporte estrictamente
estrictamente a las leyes de las soluciones ideales, como no hay gas real alguno que
siga exactamente la ecuación de los gases ideales. Las leyes de las soluciones ideales
son leyes límite como las leyes de los gases ideales.

Definición de solución ideal.- Se dice que una solución es ideal cuando la velocidad
de escape de cada componente es directamente proporcional a la fracción molar de
aquel componente en la solución. La tensión de vapor del líquido puro A se detemina
por la velocidad de escape de sus moléculas superficiales, lo que a su vez depende
de dos factores:

 La tendencia de escape de sus moléculas determinadas por las fuerzas de Van

der Waals.
 Número de moléculas superficiales

Si las fuerzas intermoleculares permanecen inalterables en una solución

ideal, la tendencia de escape de las moléculas A sería la misma en la solución como
en su líquido puro. Sin embargo al mezclar este líquido con otro, la concentración
superficial del primero disminuirá, por lo cual su velocidad de escape de las
moléculas será menos y en consecuencia bajará en forma proporcional la presión de
vapor de A en la solución. Asi resulta que en una solución ideal la presión de vapor
parcial de cada componente es directamente proporcional al número de moléculas de
dicho componente en la superficie de la solución en su interior, o lo que es lo mismo
a su fracción molar en la mezcla líquida.

Desviaciones de la Ley de Raoult.- Cuando en una solución binaria, los dos

componentes son de tipo químico diferente, entonces sus fuerzas intermoleculares
no son iguales, resultando que la presencia de las moléculas del uno afectará la
tendencia de escape de las moléculas del otro. En estos casos no es aplicable la Ley
46
Ing. Norberto E. Justiniano G.
Operaciones Industriales I

de Raoult y las líneas que expresan la variación de sus presiones parciales de vapor y
total no serán rectas.

0 1 0 1
Mezcla acetona-cloroformo Mezcla acetona-bisulfuro de carbono
C3H6O –CHCl3 C 3H6O – S2C

Los valores reales observados fase gaseosa que cuando se hallan

experimentalmente son menores que los rodeadas por moléculas del mismo tipo
valores calculados por la Ley de Raoult. químico. Esta mezcla es una desviación
Esto es debido a que las moléculas de positiva de la Ley de Raoult, y cuando un
acetona son retenidas en la solución por componente tiene una desviación positiva
las moléculas de cloroformo más que por el otro componente también debe
las moléculas de acetona; y las moléculas presentarla.
de cloroformo son retenidas por las de
acetona más que por las restantes
moléculas de cloroformo. Es una
desviación negativa de la Ley de Raoult.
Cuando un componente de una mezcla
líquida presenta una desviación negativa,
el otro componente debe también sufir
una desviación negativa. La interacción
entre la acetona y el cloroformo, que
presenta desviación negativa se debe a
que la formación de débiles enlaces de
hidrógeno entre el oxigeno de la acetona y
el hidrógeno del cloroformo.

Para la mezcla C3H6O-S2C las moléculas

requieren menos energía para pasar a la
47
Ing. Norberto E. Justiniano G.
p  p 0 A x A  p o B xB Desviaciones positivas
p  p 0 A x A  p o B xB Desviaciones negativas

Existen mezclas binaria miscibles, inmiscibles, parcialmente miscibles y azeotrópicas.

Se da la siguiente clasificación:

1. Miscibles completamente o normales

2. Azeotrópicos
3. Parciamente miscibles
4. Inmiscibles.

Mezclas completamente miscibles

Son aquellos compomentes que conforman una solución que son compatibles y que en
una proceso de destilación en el punto de equilibrio da una separación nitida. Tal como
el Benceno-Tolueno.

Mezclas azeotrópicas.

Ciertos pares de líquidos forman unas mezclas que hierven a una

temperatura más alta o más baja que las temperaturas de ebullición de cualquiera de
sus componentes. Tales mezclas, llamadas azeotrópicas, poseen un punto de ebullición
máximo o mínimo, en el cual el vapor que se forma tiene la misma composición del
líquido. En tal situación, los componentes no pueden ser separados por destilación
fraccionada. Al llegar al punto de ebullición máximo o mínimo, la temperatura de
ebullición de la mezcla queda constante hasta que el líquido se agote. La composición
de la mezcla azeotrópica a una presión dada, pero cuando la presión varía cambian la
temperatura de ebullición y la composición de la mezcla. En consecuencia, las mezclas
azeotrópicas no son compuestos definidos sino que se deben a las interacciones de las
fuerzas intermoleculares en la solución.

El porcentaje de etanol en la mezcla azeotrópica etanol-agua se eleva

conforme disminuye la presión. Así, con una presión de 100 Torr
correspondiente a una temperatura de ebullición de la mezcla de 34,2 ° C, el
destilado puede contener 99,6 % molar de etanol. No obstante,
industrialmente, el alcohol absoluto se obtiene por un proceso de destilación de
tres componentes, los cuales corrientemente son etanol-agua-benceno en
donde el benceno rompe la mezcla azeotrópica. Forma un sistema de dos capas
que hierve a 64,9 ° C, a 1 atm, y en el cual luego de la vaporización de la
solución bencenica, el resíduo es alcohol etílico puro.

Mezclas parcialmente miscibles

Vapor Vapor
Son un caso especial de los azeotropos
con punto punto mínimo de ebullición xA yA xA yA
que existe un rango de temperatura
constante y tenemos dos líquidos con Líquido
diferente composición. C B D

Sistemas ideales
Son un caso especial del sistema miscible
Normal. Un sistema es ideal cuando independientemente y su tendencia a la
volatilidad depende solamente de su concentración en la fase líquida y su
presión de vapor a la temperatura del sistema.

De la Ley de Raoult: pA  xAPo A

pA po A
 xA
P p
De la Ley de Daltón: p   pi  PA  p B
De la Ley de los gases ideales: p AV  n A RT
pV  nRT
p AV n RT
Dividiendo esta dos últimas ecuaciones:  A
pV nRT
pA nA
  yA
p n
xA po A
yA 
p
yA po A yB p o B
Para el componente A.  Para el componente B: 
xA p xB p

yA po A
x p
A  A  o
yB p B
xb p
La volatilidad relativa ideal de un sistema a cualquier composición es igual a la
realación de presiones de vapor de los componentes en el punto de ebullición.

Ley de Henry.

Análoga a la Ley de Raoult es la Ley de Henry. Según la misma, la presión

parcial de un componente es proporcional a su fracción molar en el líquido.

p A  H .x A

PA = presión parcial del componente A sobre una mezcla líquida

xA = fracción molar del componente A
H = constante únicamente a temperatura constante.

Sistemas no ideales

La tendencia al escape no es siempre el reflejo de la presión de vapor a un

temperatura determinada intervienen:
La fugacidad que es la tendencia de escape de un componente para pasar de
una fase a la otra.

FA (liq )  F A ( g )
F  RTLnf

En el equilibrio la fugacidad en la fase vapor es igual a la de la fase líquida

FA (liq )  RTLnf ( liq ) f ( liq )  f (Vapor ) (1)

FA ( gas )  RTLnf ( gas )

La desviación de la idealidad se debe principalmente a dos factores:

1. El efecto de la presión y la temperatura sobre el comportamiento de la
mezcla.
2. La interacción de una sustancia sobre la otra es decir la atracción y
repulsión de las moléculas. Cuando se trata de los sistemas ideales este
segundo factor deja de ser importante ya que las moléculas se
comportan idealmente.
Regla de Lewis.- Para la fugacidad de un componente para una mezcla
homóloga:
f ( A)(VAPOR )  y A f * ( A)(Vapor ) (2)
f *
( A)  fugacidad del componente puro a la presión y temperatura del sistema
f ( A)( Liq )  x A f * ( A)( Liq ) (3)
Combinando las ecuaciones 1-2-3
f ( liq ) A  f (Vapor ) A
yA
*
y A f ( A)( Liq ) xA K A
  KA La volatilidad relativa queda:  A  
x A f * ( a )(Vap ) yB K B
xb
Sistemas no homólogos no ideales

a  x
actividad = Coeficiente de actividad * fracción molar
p A  .x A p o A
xA en sistemas reales no es la concentración efectiva verdadera que atenta la
tendencia del componente A desde la fase líquida siendo la actividad una
medida real de la concentración.
p A  ap o A Cuando la interacción molecular hace que la tendencia
al
p A   .x A p o A escape supera al valor que se obtiene sea mayor que
el
pA po A
  .x A el ideal entonces  > 1, y lo contrario  < 1
p p
yA
xA A po A K A
A   
yB B p o B K B
xb

2.3 PROCESOS DE DESTILACION

Sirve para preparar u obtener compuestos o mezclas compuestos,

aprovechando su volatilidad. Se los puede clasificar:

 Mezclas binarias
  Multicomponentes
 Complejos
Hay dos métodos de destilación:

1er. Método.- Producción de vapor mediante ebullición de una mezcla líquida

que es condensado (destilación simple)

Condensador
Implica la producción de un vapor por ebullición de la mezcla líquida
que se quiere separar condensando seguidamente estos vapores, sin
llevar ninguna porción del líquido condensado como reflujo al
V calderín.

2do. Método.- Producción de vapor, condensado del

vapor y reflujo (destilación por rectificación).
L Cualquiera de los dos métodos se puede realizar en
forma contínua o discontínua.

Condensador

Destilación de equilibrio o relampago.- Este proceso se verifica en una sola

etapa, la mezcla líquida se vaporiza parcialmente. Se permite que el vapor
establezca un equilibrio con el líquido, y entonces se separan las fases de vapor
y líquido.
V
Moles y
wo  wo Separador
h

xo = Composición de A en la xo
Calentador
alimentación
y = Composición de A en el

destilado

x = Composición de A en el

líquido
L
Balance de Materia x

wo  L  V
Consideramos un sistema formado por los componentes A y B, siendo A el más
volatil

wo x o  Lx  ( wo  L) y
wo x o  Vy  ( wo  V ) x

Esta ecuación representa el balance de materia sobre el componente

más volátil, en ella existen dos incógnitas que son x e y. Para resolverla
numéricamente es necesario disponer de otra relación entre ellas. Tal relación
nos da la curva de equilibrio y los valores de x e y han de elegirse de tal forma
que satisfagan la ecuación y curva de equilibrio.

Ejemplo
Se tiene una mezcla Benceno-Tolueno a una temperatura de 85 ° C que tiene
una composición de 65,5% de Benceno y 34,5 % de Tolueno a una presión total
de 760 mm de Hg se calienta hasta el punto de ebullición 100 moles/h de esta
mezcla que es de 90.8 ° C (Tabla 4.1 o figura 4.1). Determinar la cantidad de
vapor y líquido a obtenerse.
Datos
x A  0,555 Teb = 90,8 ° C

x o  0,655 p o A  1037 mm de Hg. De tabla

p = 760 mm de Hg. p B  414 mm de Hg.

p  poB
xA  o = 0,555
p A  poB
 x A p o A 0,555  1037
yA    0,757
p 760

wo x o  Lx  ( wo  L) y

wo x o  Vy  ( wo  V ) x

wo x o  wo x  V ( y  x )

wo ( x o  x) 100(0,655  0,555) moles

V    49,5
yx 0,757  0,555 h

wo  V  L
moles
L  100  44,5  50,5
h

Practico No. 4

1. Una mezcla de gas que contiene 10% de n-butano y 90% de n-pentano está
originalmente a una atmosfera y 140 ° C. La mezcla se comprime isotermicamente
hasta un punto que hay condensación.
a) ¿Cuál es la presión cuando se condensa la primera gota?.
b) ¿Cuál es la composición de la gota.
c) Cual es la presión y las composiciones cuando condensa la última gota?
Datos
Presión de vapor a 140 ° C (1 atm)
n-butano 29,756 mm de Hg.
n-pentano 13,86 mm. De Hg.
2. El sistema binario formado por L1 y L2 forma una mezcla azeotrópica a la presión
de 746 mm de Hg. y hierve a 67,15 ° C. Para esa temperatura las presiones de
vapor de los componentes puros son p° 1= 350 mm de Hg y p° 2= 600 mm de Hg, si
las constantes de Henry son K1 = 1400 y k2 = 1200. Calcule:
a) Composición del azeótropo
b) Señale en un diagrama p/x el tipo de desviación de la Ley de Raoult,

3. Una mezcla líquida de 1 mol de C6H6 y 1 mol de Tolueno a 300 K, la presión del
Tolueno y la del benceno puro pueden ser determinadas de la ecuación de Antoine y
cuyos datos son:

Nombre Formula Intervalo K A B C

Benceno C6H6 280-377 15,9008 2788,51 -52.36
Tolueno C6H5CH3 280-410 16,0137 3096,52 -53.67

Si se disminuye la presión del sistema:

1) Calcule la presión a la cual desaparece la última porción de líquido y cual
es la composición de la última porción del líquido.
2) Haga un diagrama p/x benceno y un diagrama T/x benceno: Considere
comportamiento ideal
