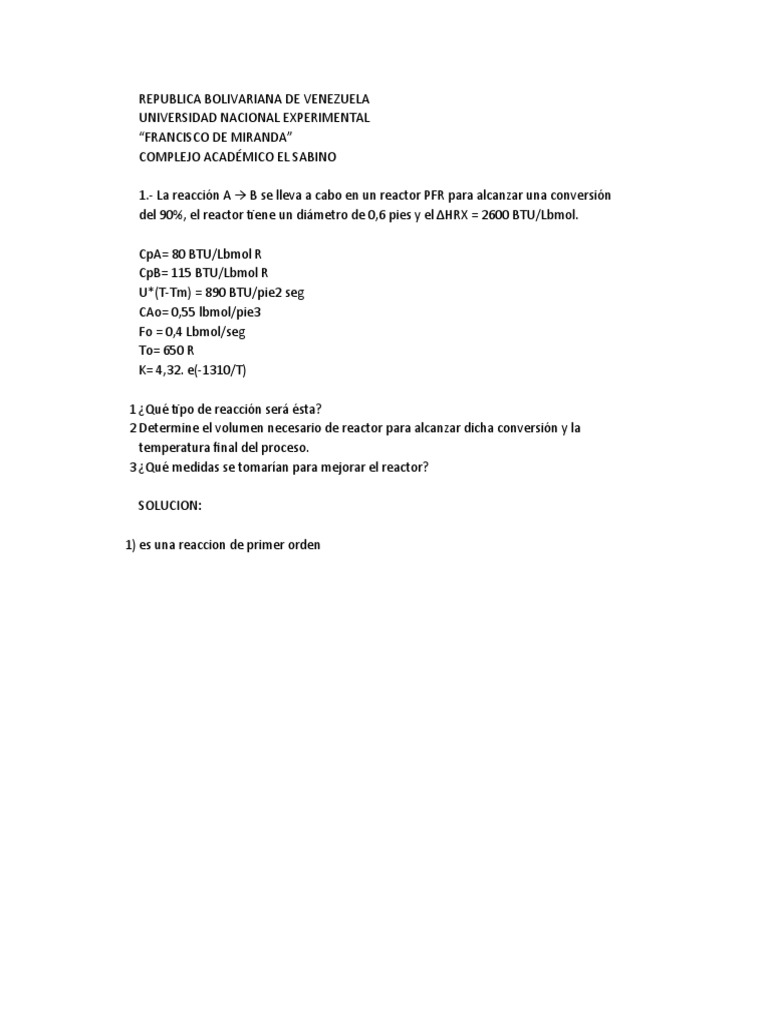

REPUBLICA BOLIVARIANA DE VENEZUELA

UNIVERSIDAD NACIONAL EXPERIMENTAL

“FRANCISCO DE MIRANDA”
COMPLEJO ACADÉMICO EL SABINO

1.- La reacción A → B se lleva a cabo en un reactor PFR para alcanzar una conversión
del 90%, el reactor tiene un diámetro de 0,6 pies y el ΔHRX = 2600 BTU/Lbmol.

CpA= 80 BTU/Lbmol R
CpB= 115 BTU/Lbmol R
U*(T-Tm) = 890 BTU/pie2 seg
CAo= 0,55 lbmol/pie3
Fo = 0,4 Lbmol/seg
To= 650 R
K= 4,32. e(-1310/T)

1 ¿Qué tipo de reacción será ésta?

2 Determine el volumen necesario de reactor para alcanzar dicha conversión y la
temperatura final del proceso.
3 ¿Qué medidas se tomarían para mejorar el reactor?

SOLUCION:

1) es una reaccion de primer orden

 2.- Se produce propilenglicol hidrolizando óxido de propileno mediante la siguiente reacción:

𝐶𝐻2 𝑂𝐶𝐻𝐶𝐻3 + 𝐻2 𝑂 􀳦⎯⎯􀳦 𝐶𝐻2 𝑂𝐻𝐶𝐻𝑂𝐻𝐶𝐻3

Se tiene un CSTR adiabático que produce propilenglicol con éste método. Este reactor
actualmente presenta fugas por lo que se hace necesario sustituirlo, para esto se
cuenta en el almacén con un CSTR que posee un recubrimiento de vidrio de 300 gal.
Determine si es posible emplear este reactor.

Se alimentan 2500 lb/h (43,04 lbmol/h), de óxido de propileno (O.P) al reactor. Las
velocidades de alimentación molar de los otros elementos son 71,87 lbmol/h y 802,8
lbmol/h para el metanol y el agua respectivamente. La temperatura de entrada de
cada una de las corrientes es de 75°F. La reacción es de primer orden respecto al OP y
de orden cero respecto al agua en exceso. Existe una restricción operacional en la cual
la temperatura no debe exceder de 125 °F pues se perdería demasiado oxido de
propileno por evaporación.

Ha°(68°F)= -66600 BTU/lbmol

Hb°(68°F)= -123000 BTU/lbmol
Hc°(68°F)= -226000 BTU/lbmol
E= -32400 BTU/lbmol
Cpa= 35 BTU/lbmol
Cpb= 18 BTU/lbmol
Cpc= 46 BTU/lbmol
CpM= 19.5 BTU/lbmol

nos corresponde determinar la función de conversión respecto al balance de energía

Del balance de energía despejamos

𝑥_𝐵𝐸=(𝑈𝐴(𝑇−𝑇𝑎)/𝐹_𝐴0 +∑1▒ 〖 Θ_i Cp_i∙(T−T_i0 ) 〗 )/(−[ 〖∆ H° 〗 _𝑟𝑥 (𝑇_𝑅 )+Δ𝐶 ̂𝑝(𝑇−𝑇_𝑅 )] )

como no hay transferencia de calor ni trabajo se simplifica

𝑥_𝐵𝐸=(∑1▒ 〖 Θ_i Cp_i∙(T−T_i0 ) 〗 )/(−
[ 〖∆ H° 〗 _𝑟𝑥 (𝑇_𝑅 )+Δ𝐶 ̂𝑝(𝑇−𝑇_𝑅 )] )

proseguimos a calcular los terminos:

∑1▒ 〖 Θ_i 〖 C ̃p 〗 _i=Θ_A 〖 C ̃p 〗 _A 〗 +Θ_B

〖 C ̃p 〗 _B+Θ_C 〖 C ̃p 〗 _C+Θ_M 〖 C ̃p 〗 _M

Θ_A=1
Θ_B=F_B0/F_A0 =802,8/43,04=18,65
 Θ_M=F_M0/F_A0 =71,87/43,04=1,67
Θ_C=0
∑1▒ 〖 Θ_i
〖 C ̃p 〗 _i=35+(18,65)18+(1,67)19,5= 〗 403.3

〖 Δ𝐻° 〗 _rx (T_R )=c/a 〖𝐻 ° 〗 _𝐶 (𝑇_𝑅 )−b/a 〖𝐻 ° 〗 _𝐵 (𝑇_𝑅 )− 〖𝐻 ° 〗 _𝐴 (𝑇_𝑅 )

〖ΔH°〗_rx (T_R )=[-226000-(-123000)-(-66600)] BTU/Lbmol

〖ΔH°〗_rx (T_R )= -36400 BTU/Lbmol
∆𝐶𝑝=c/a 〖𝐶𝑝〗 _𝐶−b/a 〖𝐶
𝑝〗 _𝐵− 〖𝐶𝑝〗 _𝐴

sustituimos: ∆C ̂p=(46-18-35) BTU/Lbmol= -7 BTU/Lbmol

T0 = 75 ° F= 535 R
TR= T referencia TR = 68 º F = 528 R

x_BE=(403,3Btu/lbmol∗ºF)*(T-535)ºF/(-[—36400 Btu/lbmol-7 Btu/lbmol*(T-528)]ºF )=

obtenida nuestra formula de X_BE se prosigue a buscar Xbm

x_BM=(τ∙k)/(1+τ∙k)

x_BM=(τ∙16,96∗〖10〗^12∙e^[(-32400)/R (1/T)] )/(1+τ∙16,96∗〖10〗^12∙e^[(-32400)/R (1/T)] )

econtrar tiempo espacial

τ=V/v0
𝑉=300 GAL= 40.1 ft3
asumimos un caudal inicial
v_0=(46,62+46,62+233,1) 〖ft〗^3/h= 326.3 〖ft〗^3/h
τ=V/v0= 0.1228930432118 h

x_BM=(0,123∙16,96∗〖10〗^12∙e^[(-32400)/R (1/T)] )/(1+0,123∙16,96∗〖10〗^12∙e^[(-32400)/R (1/T)] )

R=1,986 BTU/lbmol*R

sustituimos y simplificamos:

x_BM=(2,086∗〖10〗^12∙e^[-16306(1/T)] )/1+(2,086∗〖10〗^12∙e^[-16306(1/T)] )

se asumen valores de T partiendo de T0 535ºR

T (º R) X BE x BM
535 0 0.107913299791
545 0.1104356636272 0.174653889851
555 0.2204487687556 0.266215216738
565 0.3300417359993 0.378973489102
575 0.4392169675189 0.502002140034
585 0.5479768471969 0.620757625875
595 0.6563237408121 0.723367494887
605 0.76425999621 0.804428076936
615 0.8717879434732 0.864414309288
625 0.9789098950889 0.906926294515

T=125+459,67= 584,67ºR 1.2

0.8

0.6

0.4

0.2

0
535 545 555 565 575 585 595
