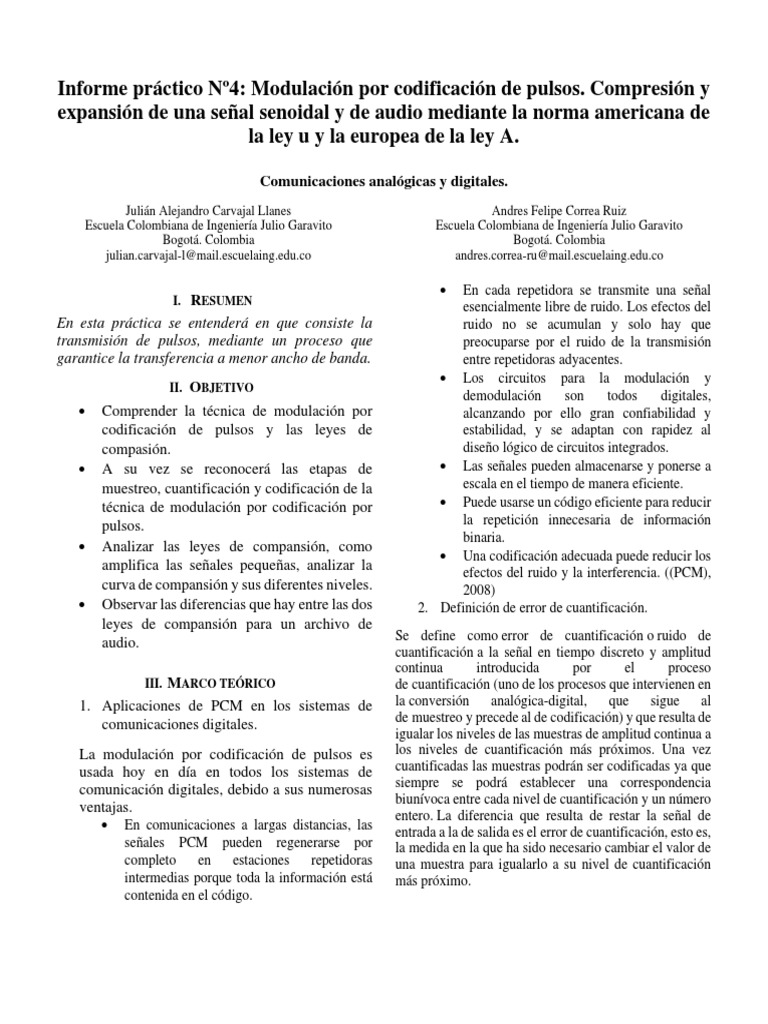

Informe práctico Nº4: Modulación por codificación de pulsos.
Compresión y
expansión de una señal senoidal y de audio mediante la norma americana de
la ley u y la europea de la ley A.
Comunicaciones analógicas y digitales.
Julián Alejandro Carvajal Llanes
Escuela Colombiana de Ingeniería Julio Garavito
Bogotá. Colombia
julian.carvajal-l@mail.escuelaing.edu.co
RESUMEN
I.
En esta práctica se entenderá en que consiste la
transmisión de pulsos, mediante un proceso que
garantice la transferencia a menor ancho de banda.
II. OBJETIVO
• Comprender la técnica de modulación por
codificación de pulsos y las leyes de
compasión.
• A su vez se reconocerá las etapas de
muestreo, cuantificación y codificación de la
técnica de modulación por codificación por
pulsos.
• Analizar las leyes de compansión, como
amplifica las señales pequeñas, analizar la
curva de compansión y sus diferentes niveles.
• Observar las diferencias que hay entre las dos
leyes de compansión para un archivo de
audio.
MARCO TEÓRICO
III.
1. Aplicaciones de PCM en los sistemas de
comunicaciones digitales.
La modulación por codificación de pulsos es
usada hoy en día en todos los sistemas de
comunicación digitales, debido a sus numerosas
ventajas.
• En comunicaciones a largas distancias, las
señales PCM pueden regenerarse por
completo en estaciones repetidoras
intermedias porque toda la información está
contenida en el código.
Andres Felipe Correa Ruiz
Escuela Colombiana de Ingeniería Julio Garavito
Bogotá. Colombia
andres.correa-ru@mail.escuelaing.edu.co
• En cada repetidora se transmite una señal
esencialmente libre de ruido. Los efectos del
ruido no se acumulan y solo hay que
preocuparse por el ruido de la transmisión
entre repetidoras adyacentes.
• Los circuitos para la modulación y
demodulación son todos digitales,
alcanzando por ello gran confiabilidad y
estabilidad, y se adaptan con rapidez al
diseño lógico de circuitos integrados.
• Las señales pueden almacenarse y ponerse a
escala en el tiempo de manera eficiente.
• Puede usarse un código eficiente para reducir
la repetición innecesaria de información
binaria.
• Una codificación adecuada puede reducir los
efectos del ruido y la interferencia. ((PCM),
2008)
2. Definición de error de cuantificación.
Se define como error de cuantificación o ruido de
cuantificación a la señal en tiempo discreto y amplitud
continua introducida por el proceso
de cuantificación (uno de los procesos que intervienen en
la conversión analógica-digital, que sigue al
de muestreo y precede al de codificación) y que resulta de
igualar los niveles de las muestras de amplitud continua a
los niveles de cuantificación más próximos. Una vez
cuantificadas las muestras podrán ser codificadas ya que
siempre se podrá establecer una correspondencia
biunívoca entre cada nivel de cuantificación y un número
entero. La diferencia que resulta de restar la señal de
entrada a la de salida es el error de cuantificación, esto es,
la medida en la que ha sido necesario cambiar el valor de
una muestra para igualarlo a su nivel de cuantificación
más próximo.
Calculo de la relación señal-ruido de cuantificación Si existe mucho ruido o ISI, entonces el ojo se cerrará;
(SQNR): esto indica que se producirán errores de bit a la salida del
receptor. El diagrama de ojo provee de una excelente
forma de determinar la calidad del código de línea
recibido y de la habilidad del receptor para combatir
errores de bit. Como se muestra en la figura, los
diagramas de ojo suministran la siguiente información:

1. El error de sincronización permitido en el

muestreo al lado del receptor está dado por el
ancho dentro del ojo, conocida como apertura del
ojo. Por supuesto que el tiempo preferido para el
muestreo es en el punto donde la apertura vertical
del ojo es mayor.
El efecto del ruido aditivo eq(n) en la señal deseada se 2. La sensibilidad al error de sincronización está
puede cuantificar evaluando la relación (potencia) señal a
dada por la pendiente del ojo abierto, evaluada a,
ruido de cuantificación (SQNR), que se puede expresar en
o casi cercana a, el punto de cruce con cero.
escala logarítmica (en decibelios o dB) como:
3. El margen de error del sistema está dado por la
𝑃𝑥 altura de la apertura del ojo. (Leon W.Couch,
𝑆𝑄𝑁𝑅 = 10 log10 ( ) 2008)
𝑃𝑛
Donde Px es la potencia de la señal y Pn es la potencia del
ruido de cuantificación. (cuantificación, 2021)

3. Características del diagrama de Ojo.

El efecto de la filtración de canal y del ruido en el canal
se aprecia al observar el código de línea recibido en un
osciloscopio analógico. El lado izquierdo de la siguiente
figura muestra las formas de onda polares NRZ corruptas
recibidas para los casos de (a) un filtrado ideal de canal,
Imagen tomada de wikiwand.
(b) una filtrado que produce interferencia intersimbólica
(ISI) y (c) ruido con ISI añadido. Al lado derecho de la 4. Características y operación de la ley A y ley
figura se muestran las presentaciones en el osciloscopio u.
correspondientes a la señal contaminada con múltiples • Son algoritmos estandarizados por la UIT-T-
barridos, donde cada barrido está disparado mediante una G.711.
señal de reloj y el ancho del barrido es un poco mayor que • Tiene una baja complejidad.
Tb. Estos diagramas al lado derecho se conocen como • Se utiliza en aplicaciones de voz humana.
diagramas de ojo, ya que se asemejan a un dibujo de un
• No introduce retardo algorítmico debido a su
ojo humano. Bajo condiciones normales de operación (es
baja complejidad.
decir, cuando no se detectan errores de bit), el ojo estará́
abierto. • Es adecuado para sistemas de transmisión
TDM.
• No es adecuado para la transmisión por
paquetes.

Ley A:
𝐴|𝑋| 1
|𝑋| <
1 + 𝐿𝑛(𝐴) 𝐴
𝐹(𝑥) = 𝑠𝑔𝑛(𝑥)
1 + 𝐿𝑛(|𝑋|) 1
≤ |𝑋| ≤ 1
{ 1 + 𝐿𝑛(𝐴) 𝐴 }

𝐶𝑜𝑛 𝐴 = 87.6
 Este procedimiento fue elaborado en el siguiente
Ley 𝝁: código:

𝐿𝑛(1 + 𝜇|𝑥|)
𝐹(𝑥) = 𝑠𝑔𝑛(𝑥) ∗ −1≤𝑥 ≤1
ln(1 + 𝜇)

𝐶𝑜𝑛 𝜇 = 255

5. Cuadro comparativo de las especificaciones

técnicas de la ley A y la ley U.
Ley A Ley 𝝁 Figura: Etapa de muestreo
Estandar usado en Estandar usado en
Europa y el resto de los Estados Unidos y Japón
países.
Parámetro A=87.6 Parámetro 𝜇 = 255
Convierte muestras de Convierte muestras de
13 a 8 bits. 14 a 8 bits.

IV. PROCEDIMIENTO
Parte 1:
1. Simular una señal senoidal y realizar la
modulación por codificación de pulsos.

Figura: Señal analógica de entrada

Para este problema se usa la herramienta Matlab

donde se realizarán las etapas de muestreo a través
de la función stem, cuantificación por la función
quantiz y posteriormente la codificación gracias a la
función de2bi.

Figura: Señal muestreada

 Figura: Etapa de codificación

Figura: Etapa de cuantización

Figura: Señal codificada.

2. El grupo de laboratorio debe seleccionar la

frecuencia de muestreo la cual se define como el
número de muestras que se toman por segundo y
el nivel de cuantificación que es el rango de
valores digitales que puede tomar una muestra (Si
se determinaron 8 niveles de cuantificación,
entonces se necesitarán tres bits para la
codificación - 2 3 = 8) estas dos propiedades
determinan la fidelidad de la señal digital con la
señal original

Nota: tenga en cuenta la cuantificación puede ser:

• Uniforme: La distancia entre cada nivel de
cuantificación siempre es igual.
Figura: Señal cuantificada
• No Uniforme: Se le asigna un número mayor de
niveles a aquellas zonas de voltaje de la señal
original más frecuente, y menos niveles en
aquellas zonas de voltajes menos frecuentes.
Para la simulación se usó una frecuencia de muestreo subplot (212)
de 100Hz , 8 niveles de cuantificación y por lo tanto plot(f,A(1:4901))
3 bits en una cuantificación uniforme. title ('Analisis en frecuencia X(jw)')

4. Variar la frecuencia de muestreo y analizar los

resultados obtenidos.

Parte 2:
Simule en Simulink las dos leyes de compansión
utilizando los diagramas de la Figura 5 y la Figura 6.
Figura. Señal de audio representada en el tiempo.
Figura. Señal de audio en frecuencia.

El ancho de banda de la señal es:

𝐵𝑊: 4988 𝐻𝑧 − 109 𝐻𝑧 = 4879 𝐻𝑧

• Su amplitud máxima en el tiempo fue: 0.6842

Adquiera una señal de audio con las siguientes • Su amplitud máxima en el espectro de frecuencia
características: Tipo: PCM; 8000Hz; 16 bit; Mono. fue de: 362.8
Para lograrlo use la grabadora de sonidos de
Windows (7). Comprima la señal de audio siguiendo el diagrama
de bloques de la ley A de la figura 9, visualice la
El audio usado fue “Dakiti.wav” señal comprimida. Expanda la señal de audio
siguiendo el diagrama de bloques de la ley A de la
Luego de obtener el archivo de audio puede ser figura 9, visualice la señal expandida . Finalmente
importado directamente desde el bloque de Simulink recupere el audio.
(From Wave File), pero antes debe identificar sus
características de ancho de banda, amplitud máxima,
entre otros; para ello debe someter el archivo a un
análisis temporal y análisis frecuencial. Para el
análisis temporal y frecuencial utilice el siguiente
código en Matlab:

Código:
clear; x=wavread('Nombre del
archivo.wav');%Asigna a x el archivo que se va a
analizar
v=fft(x);% Se calcula la FFT
A=abs(v);
f=(100:5000);
subplot (211)
plot(x)
title ('Analisis en tiempo X(t)') Señal original.
 Señal comprimida ley A.
Zoom en la gráfica de las 3 señales.

Comprima la señal de audio siguiendo el diagrama

de bloques de la ley m de la figura 10, visualice la
señal comprimida. Expanda la señal de audio
siguiendo el diagrama de bloques de la ley μ de la
figura 10, visualice la señal expandida. Finalmente
recupere el audio.

Señal expandida ley A.

Tres señales en la misma gráfica.

 Señal original. Tres señales en la misma gráfica.

Señal comprimida ley M. Zoom en a gráfica de las 3 señales.

Señales recuperadas:

Con la ley A:

Señal expandida ley M.

Con la ley M:
CUESTIONARIO
V.
1. Cuál es el efecto de la cuantificación en la
señal cuando se realiza la PCM?
Es el proceso mediante el cual se asigna un
determinado valor discreto a cada uno de los
niveles de tensión obtenidos en el muestreo.
2. Si queremos digitalizar la voz humana ¿cuál será
la tasa de bits si se asume 8 Bits/muestra?
Para la voz humana se usa habitualmente una
frecuencia de muestreo de 8000 muestras por
segundo por lo que para cumplir con 8 bits cada
muestra se necesita una taza de 16 kilobits por
segundo.
3. ¿Qué es la sincronización de bits y la
sincronización de tramas?
• Sincronización de bit:
Uno de los procesos más importantes que intervienen
en la transferencia de datos es la coordinación de la
transmisión y la recepción de los datos. En este
proceso hay que distinguir tres factores:
Los bits son enviados secuencialmente y con una
cierta cadencia desde el origen al destino. Si el
destino tiene un error en la cadencia de recepción,
puede leer dos veces el mismo bit o dejarse alguno
sin leer.
El destino o receptor recibe los bits uno tras otro, por
lo que no sabe qué es lo que le está llegando, sólo
recibe bytes. No puede interpretar qué significan ni
cómo se asocian para formar una palabra.
Cuando se transmite información, no se hace de una
sola vez, ya que en caso de un error, habría que
reiniciar la transmisión desde el principio. Para evitar
esto, se divide la información en secciones más
pequeñas de 512 o 1024 bytes, que se denominan
tramas, bloques o paquetes.
Por tanto, la comunicación entre ordenadores debe
contar con procedimientos que permitan segregar los
bits, los caracteres y las tramas. Estos
procedimientos, se conocen con el nombre de
"Sincronización".
Existen tres tipos de sincronización:
• Sincronismo de Bit: se encarga de enviar los
bits de manera secuencial y con una
determinada cadencia.
Hay dos tipos de sincronización de Bit:
Asíncrona: Por cada carácter emitido, se
transmite un bit de arranque (bit 0), seguido
por 7 u 8 bits de información que identifican
el carácter según el código ASCII y termina
con un código de parada (bit 1). El
conveniente de este sistema es que aumenta
mucho el número de bits transmitidos.
Síncrona: Al iniciar la transmisión se envían
una serie de caracteres de sincronismo (SYN)
que están formados por una combinación de
0 y 1, que son los encargados de sincronizar
la comunicación. Permite una mayor
velocidad de transmisión.
• Sincronización de trama: La información se
envía en conjuntos de datos llamados
paquetes o tramas, por lo cual para hacer
sincronismo, es necesario identificar cual es
el primer carácter de la trama, llamada
palabra inequívoca o (unique word).
4. Escriba las aplicaciones de las técnicas de
compansión.
RTA:
Una de las principales características de estos
modelos bajo la directriz del estándar G.711 es la
codificación de audio, por tal razón, las líneas
telefónicas de la actualidad operan bajo este
modelo, ya que se requiere procesar la voz
humana para la transmisión.
Además, esta la posibilidad de disminución de
ruidos que provienen de medios magnéticos,
pues con la compansión se enfatiza la señal de
baja amplitud y así reduce el ruido. De igual
modo, se usa para los procesos de muestreo en el
audio digital. Estos requieren multiplicar los
valores reales de la muestra por un factor
constante, por lo que, para evitar el error de esa
cuantificación, se comprime la señal
amplificando las bajas amplitudes antes de
cuantificar. Después en la salida se tiene más
calidad de precisión.
5. Compare el audio original con el audio a la salida
del sistema de compansión con las dos leyes.
Identifique las diferencias y saque conclusiones.
Error audio entrada y audio salida con ley A.
Error audio entrada y audio salida con ley M.
Como se puede observar en compansión por la ley A,
se obtiene un error del orden de 10^-15, mientras que
en la compansión por la ley M, el error fue de 10^-
16. En ambos casos el error es pequeño, siendo la ley
u la que presenta menor error, pero ambas
demuestran que se recupera casi por completo la
señal original.
VI. ANÁLISIS Y CONCLUSIONES
1. ¿Cuáles son los procesos que se ejecutan en un
decodificador PCM?
Para recuperar la señal original a partir de
los datos muestreados, un "demodulador" se
aplica el procedimiento de modulación a la
inversa. Después de cada período de
muestreo, el demodulador lee el siguiente
valor y desplaza la señal de salida al nuevo
valor. Como resultado de estas transiciones,
la señal tiene una cantidad significativa de
energía de alta frecuencia causada por
el Efecto Nyquist. Para eliminar estas
frecuencias no deseadas y dejar la señal
original, el demodulador pasa la señal a
través de filtros analógicos que suprimen la
energía fuera del rango de frecuencia
esperado. El teorema de muestreo demuestra
que los dispositivos MIC pueden operar sin
introducir distorsiones dentro de sus bandas
de frecuencia si proporcionan una frecuencia
de muestreo que sea el doble de la señal de
entrada.
Las señales obtenidas del proceso de
demodulación se parecerán mucho a las, si
 bien durante el proceso de cuantificación,
debido al redondeo de las muestras a los
valores cuánticos, se produce
una distorsión conocida como ruido de
cuantificación. En los sistemas
normalizados, los intervalos de
cuantificación han sido elegidos de tal forma
que se minimiza al máximo esta distorsión,
con lo cual las señales recuperadas son una
imagen casi exacta de las originales. Dentro
de la recuperación de la señal, ya no se
asignan intervalos de cuantificación sino
niveles, equivalentes al punto medio del
intervalo de cuantificación en el que se
encuentra la muestra normalizada.
La circuitería electrónica que participa en la
producción de una señal analógica precisa a
partir de los datos discretos es similar a la
usada para generar la señal digital. A este
circuito se le llama convertidor de digital a
analógico.
2. Observe las figuras obtenidas para los dos tipos
de compansión, y analice sus características.
En la figura siguiente se observa la comparación de
las señales de comprensión de ambas leyes, nótese
que en gran parte de la señal ambas coinciden y en
las otras partes se presentan unos picos amarillos
correspondiente la ley A donde no coinciden con la
azul correspondiente a la ley μ, en consecuencia se
confirma la similitud entre ambas leyes y que estas
deferencias que se dan se deben al algoritmo
estandarizado para cada ley.
Comparación ambas leyes.
VII. CONCLUSIONES
• Se reconocieron las etapas de muestreo,
cuantización y codificación en la modulación
PCM.
• Se realizó la simulación en Matlab de la
modulación por codificación por pulsos.
• Se pudo observar que al momento de realizar la
compasión, la amplitud de la señal aumenta y
disminuye su ancho de banda. y al momento de
realizar la expansión, nuevamente se atenua y
filtra el ruido. Esto se usa para la preparación de
señales codificadas, ya que las perdidas son muy
pequeñas y rondan por alrededor de 10^-16,
como se observó en el analisis, por lo que este
proceso dá fidelidad a la hora de usarlo.
VIII. BIBLIOGRAFÍA
(PCM), M. p. (Abril de 2008). es.slideshare.net.
Obtenido de es.slideshare.net:
https://es.slideshare.net/domingocordova773
/modulacin-pcm
cuantificación, R. d. (26 de Junio de 2021).
es.wikipedia.org. Obtenido de
es.wikipedia.org:
https://es.wikipedia.org/wiki/Ruido_de_cua
ntificaci%C3%B3n
Leon W.Couch, S. (2008). Sistemas de
comunicación digitales y analógicos.
Gainesville: Pearson educación.
https://hoygrabo.com/que-es-frecuencia-de-
muestreo-y-profundidad-de-bits/
http://openaccess.uoc.edu/webapps/o2/bitstream/10
609/77305/1/Sistemas%20de%20comunicaci%C3%
B3n%20II_M%C3%B3dulo%201_Sincronizaci%C
3%B3n.pdf
https://www.informajoven.org/pub/manual/anex1/a
nex152.html
