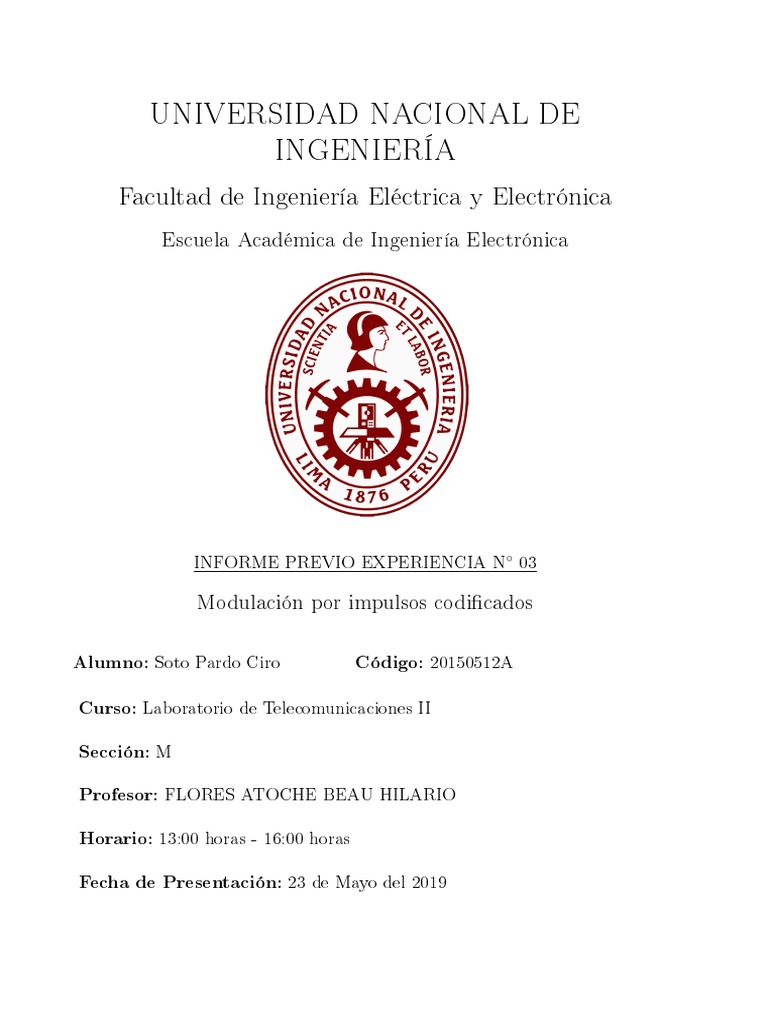

UNIVERSIDAD NACIONAL DE

INGENIERÍA
Facultad de Ingeniería Eléctrica y Electrónica
Escuela Académica de Ingeniería Electrónica

◦
INFORME PREVIO EXPERIENCIA N 03

Modulación por impulsos codicados

Alumno: Soto Pardo Ciro Código: 20150512A

Curso: Laboratorio de Telecomunicaciones II

Sección: M

Profesor: FLORES ATOCHE BEAU HILARIO

Horario: 13:00 horas - 16:00 horas

Fecha de Presentación: 23 de Mayo del 2019

 Laboratorio No 04: PCM
Ciro Soto Pardo 20150512A
Facultad de Ingeniería Eléctrica y Electrónica-Universidad Nacional de Ingeniería
Lima,Perú
ciro.soto.p@gmail.com
1. Introducción
Modulación por codicación de pulsos (PCM).
Este tipo de modulación, sin duda la más uti-
lizada de todas las modulaciones de pulsos es,
básicamente, el método de conversión de seña-
les analógicas a digitales, PCM siempre conlleva
modulación previa de amplitud de pulsos.
En algunos lugares se usa el término: MIC =
Modulación por impulsos codicados, aunque
es de uso común, el término es incorrecto, pulso
e impulso son conceptos diferentes, al igual que
codicación de pulsos y pulsos codicados.
Figura 1 - PCM
2. Objetivos
1. Entender empíricamente la modulación
por impulsos codicados.
1
3. Modulación
En la Figura 2 una onda senoidal (en rojo) es
muestreada y cuanticada en PCM. Se toman
las muestras a intervalos de tiempo regulares,
mostrados como líneas verticales de color gris.
Para cada muestra, es elegido uno de los posi-
bles valores (en el eje y) mediante determinado
algoritmo. Esto produce una representación to-
talmente discreta de la señal de entrada (puntos
azules) que se puede codicar fácilmente como
datos digitales para el almacenamiento o la ma-
nipulación posteriores. Para el ejemplo de onda
sinusoidal a la derecha, se puede vericar que
los valores cuanticados en los momentos de
muestreo son 8, 9, 11, 13, 14, 15, 15, 15, 14, etc.
La codicación de estos valores como números
binarios podrían dar lugar al siguiente conjun-
to de nibbles o números de cuatro bits: 1000,
1001, 1011, 1101, 1110, 1111, 1111, 1111, 1110,
etc. Estos valores digitales podrían entonces ser
procesadas o analizadas por un procesador de
señal digital adicional. Varios ujos PCM tam-
bién pueden ser multiplexados en un ujo de da-
tos agregados más grandes, generalmente para
la transmisión de múltiples ujos sobre un único
enlace físico. Una técnica usada para ello se de-
nomina multiplexación por división de tiempo
(TDM) y es ampliamente utilizada, sobre todo
en los sistemas de telefonía pública moderna.
Figura 2 - Señal en proceso de ser
modulada
El proceso de MIC es comúnmente implemen-
tado en un solo circuito integrado generalmente
concido como convertidor de analógico a digital
(ADC).
En la Figura 3 se muestra la disposición de los
elementos que componen un sistema que utiliza
la modulación por impulsos codicados. Por
razones de simplicación, sólo se representan
los elementos para la transmisión de tres
canales.
Figura 3 - Disposición de elementos en
un sistema PCM de 3 canales.
En la Figura 4 se muestran las formas de onda
en distintos puntos del sistema anteriormente
representado.
Figura 4 - Formas de onda en diversos
puntos del sistema PCM de la Figura 3.
2.1 Muestreo
Es el proceso que consiste en tomar muestras
(medidas) del valor de la señal, n veces por se-
gundo, lo que representa n niveles de tensión en
un segundo.
2
Para un canal telefónico de voz, es suciente
tomar 8.000 muestras por segundo, es decir,
una muestra cada 125 us, ya que según el
teorema de muestreo, al tomar muestras de
una señal eléctrica con una frecuencia que
sea el doble de la frecuencia máxima de la
señal, dichas muestras contendrán toda la
información necesaria para reconstruir la señal
original. Como en este caso, la frecuencia de
muestreo es de 8 kHz, sería posible transmitir
hasta 4 kHz, sucientes por tanto para el canal
telefónico de voz, donde la frecuencia más alta
transmitida es de 3,4 kHz.
El tiempo de separación entre muestras (125
us) podría ser destinado al muestreo de otros
canales mediante el procedimiento de multiple-
xación por división de tiempo.
2.2 Cuanticación
Es el proceso mediante el cual se asigna un
determinado valor discreto a cada uno de los
niveles de tensión obtenidos en el muestreo.
En el muestreo de conversaciones telefónicas,
como las muestras pueden tener un innito
número de valores en la gama de intensidad
de la voz, gama que en un canal telefónico
es de aproximadamente 60 dB. Con el n
de simplicar el proceso, lo que se hace es
aproximar al valor más cercano de una serie de
valores predeterminados.
2.3 Codicación
En la codicación, a cada nivel de cuantica-
ción se le asigna un código binario distinto. La
forma de una onda sería la indicada como (f)
en la Figura 3.F
En telefonía, la señal analógica vocal con un an-
cho de banda de 4 kHz se convierte en una señal
digital de 64 kbps, cifra que se obtiene multi-
plicando la frecuencia de muestreo (2 x 4kHz)
por 8 bits de los que consta cada muestra. Pa-
ra transmitir varios canales de voz, se usa la
transmisión plesiócrona, en la cual podrían in-
tercalarse otras 29 señales adicionales, si se usa
el formato de transmisión digital E1.
Se transmiten, así, 32 x 64 kbps = 2048 kbps
(30 canales para señales de voz, uno para seña-
lización y otro para sincronismo).
4. Ruido de cuanticación
La cuanticación de una señal introduce un
error de cuanticación, denido como la dife-
rencia entre el valor real de la señal y el valor
de la señal cuanticada, es decir, la diferencia
entre la magnitud de la señal de entrada y la de
salida. Ejemplo:
 1. Si los niveles de cuanticación correspon-
den a valores de 0, 1, 2,... volts y la señal
de entrada es de 1.2 V. La señal cuanti-
cada de salida es 1 V, con lo que el error
de cuanticación es de 0.2 V.
2. Si la entrada es de 1.7 V y la salida se
cuantica a 2 V, el error es de 0.3 V. El
cuanticador redondea el valor de la se-
ñal de entrada al valor más cercano de los
posibles niveles de cuanticación.
El nivel de decisión para el redondeo hacia arri-
ba o hacia abajo, suele tomarse a la mitad del
intervalo de cuanticación. El tipo de redondeo
para un nivel de entrada igual al nivel de deci-
sión se dene en el diseño. El error de cuanti-
cación representa, ruido adicional que depende
del número de niveles de cuanticación. Cuanto
menor sea éste, mayor será el ruido.
5. Relación señal a ruido pa-
ra diferentes niveles de
cuanticación
Tabla 1
6. Ventajas
La modulación por codicación de pulsos está
presente, bien sea en la forma tratada antes, o
en alguna de sus variantes, en la mayoría de las
aplicaciones para transmitir o procesar infor-
mación analógica en forma digital. Sus ventajas
se resumen en el hecho de emplear codicación
de pulsos para la representación digital de seña-
les analógicas, característica que lo distingue de
todos los demás métodos de modulación analó-
gica. Algunas de sus ventajas más importantes
son:
3
1. Robustez ante el ruido e interferencia en
el canal de comunicaciones.
2. Regeneración eciente de la señal codi-
cada a lo largo de la trayectoria de trans-
misión.
3. Formato uniforme de transmisión para di-
ferentes clases de señales en banda base,
lo que permite integrarlas con otras for-
mas de datos digitales en un canal común
mediante el multiplexado en tiempo.
4. Facilidad de encriptar la información para
su transmisión segura.
El precio a pagar por las ventajas anteriores es
el mayor costo y complejidad del sistema, así
como el mayor ancho de banda necesario. Res-
pecto a la complejidad, la tecnología actual de
circuitos integrados en gran escala (VLSI) ha
permitido la implementación de sistemas a, re-
lativamente bajo costo y facilitado el crecimien-
to de este método o de sus variantes.
7. Desventajas
1. Mayor costo del sistema.
2. Mayor complejidad del sistema.
3. Mayor ancho de banda necesario.
Respecto a la complejidad, la tecnología actual
de circuitos integrados en gran escala (VLSI)
ha permitido la implementación de sistemas a,
relativamente bajo costo y facilitado el creci-
miento de este método o de sus variantes.
8. Ancho de banda
El efecto del empleo de PCM sobre el ancho de
banda de una señal así modulada se puede in-
ferir intuitivamente mediante el siguiente ejem-
plo. Supóngase una señal de audio con un ancho
de banda de 5 KHz, muestreada a una frecuen-
cia de 10 KHz, igual a la frecuencia de Nyquist
y cuanticada a 8 bits/muestra (256 niveles),
de modo que por cada muestra de la señal de
entrada se producen ocho pulsos. Si pensamos
en transmisión de estos pulsos en serie, la fre-
cuencia de muestreo se ha multiplicado por 8 y,
por consecuencia, también el ancho de banda.
Así, una señal analógica que ocuparía un ancho
de banda de 10 KHz, modulada en AM com-
pleta o 5 KHz en banda lateral única, requiere
de un ancho de banda de 80 KHz modulada en
PCM.
9. Bibliografía
1. LATHI, B. (1986). Sistemas de Comuni-
cación (Primera edición ed., Vol., pp.).
California State, Mc Graw Hill.
