Noviembre 2023

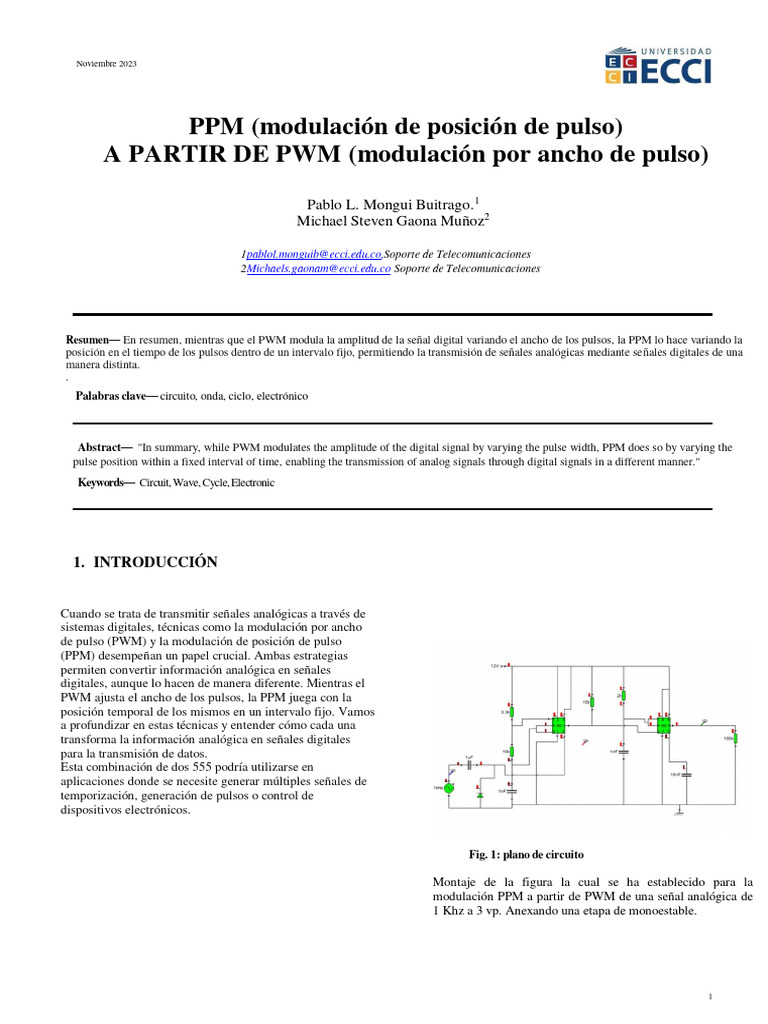

PPM (modulación de posición de pulso)

A PARTIR DE PWM (modulación por ancho de pulso)
Pablo L. Mongui Buitrago.1
Michael Steven Gaona Muñoz2

1pablol.monguib@ecci.edu.co,Soporte de Telecomunicaciones
2Michaels.gaonam@ecci.edu.co Soporte de Telecomunicaciones

Resumen— En resumen, mientras que el PWM modula la amplitud de la señal digital variando el ancho de los pulsos, la PPM lo hace variando la
posición en el tiempo de los pulsos dentro de un intervalo fijo, permitiendo la transmisión de señales analógicas mediante señales digitales de una
manera distinta.
.
Palabras clave— circuito, onda, ciclo, electrónico

Abstract— "In summary, while PWM modulates the amplitude of the digital signal by varying the pulse width, PPM does so by varying the
pulse position within a fixed interval of time, enabling the transmission of analog signals through digital signals in a different manner."
Keywords— Circuit, Wave, Cycle, Electronic

1. INTRODUCCIÓN

Este laboratorio
Cuando se trata deconsiste en analizar
transmitir el comportamiento
señales analógicas a través dede
la onda del
sistemas circuito
digitales, PWM.como la modulación por ancho
técnicas
de pulso (PWM) y la modulación de posición de pulso
La modulación
(PPM) desempeñanpor anchocrucial.
un papel de pulsos
Ambas(estrategias
Pulse width
Modulation
permiten PWM)información
convertir de una señal es una en
analógica técnica
señalesen la que
se modifica
digitales, el ciclo
aunque de trabajo
lo hacen de unadiferente.
de manera señal periódica,
Mientrasparael
controlar
PWM ajustala el
cantidad
ancho dedelos
energía
pulsos,que
la se
PPM envía a una
juega con carga.
la
Consistetemporal
posición en generar unamismos
de los onda cuadrada con un
en un intervalo ciclo
fijo. de
Vamos
trabajo variable lo que significa que la duración
a profundizar en estas técnicas y entender cómo cada una del pulso
de la señalla
transforma modificada
informaciónparaanalógica
controlarenla señales
cantidaddigitales
de energía
entregada
para a un dispositivo.
la transmisión de datos.
El ciclo
Esta de trabajodeexpresa
combinación dos 555como
podríaunutilizarse
porcentajeen de tiempo
en el que ladonde
aplicaciones señalseesta en estado
necesite altomúltiples
generar en relación condeel
señales
tiempo total del
temporización, ciclo, el
generación de circuito PWM (Pulse
pulsos o control de width
Modulation)electrónicos.
dispositivos

Usamos para este circuito componentes electrónicos como

lo son 555 como astable para la generación de la onda
cuadrada sobre el circuito tenemos condensadores y
resistencias de varios valores.
Fig. 1: plano de circuito
Montaje de la figura la cual se ha establecido para la
modulación PPM a partir de PWM de una señal analógica de
1 Khz a 3 vp. Anexando una etapa de monoestable.

1

Fig. 2: montaje de circuitos
Se realizo el diseño para una PPM de una señal analógica de
10 Khz a 3 Vp anexando.  Diseño del VCO  Diseño del
monoestable
Fig. 3: Onda de entrada y salida
El PWM funciona al variar el ancho de los pulsos en una
señal digital en función de la amplitud de la señal analógica
que se está transmitiendo. Por ejemplo, si la señal analógica
es alta, los pulsos digitales serán más anchos, y si la señal
analógica es baja, los pulsos digitales serán más estrechos.
Esto permite transmitir información sobre la amplitud de la
señal analógica a través de una señal digital.
La PPM, por otro lado, es una modificación del PWM. En la
PPM, en lugar de variar el ancho de los pulsos, se modula la
posición en el tiempo de un pulso dentro de un intervalo fijo.
En lugar de cambiar el ancho de los pulsos, se desplaza la
posición del pulso en relación con un intervalo de tiempo fijo.
La amplitud de la señal analógica se representa por la
posición en el tiempo del pulso dentro del intervalo.
Fig. 4 Muestreo de Señales Imagen de amplitud de onda
Amplificada
Teorema del Muestreo de Nyquist-Shannon:
Establece que para reconstruir una señal de manera precisa a
partir de sus muestras, la frecuencia de muestreo debe ser al
menos el doble de la frecuencia máxima presente en la señal
original. Esto se conoce como la frecuencia de Nyquist.
Muestreo Analógico a Digital (ADC):
Se utiliza un convertidor analógico a digital para tomar muestras
de la señal analógica en intervalos regulares de tiempo.
En este proceso, se cuantifica la amplitud de la señal en cada
punto de muestreo, asignándole un valor digital correspondiente.
Factor de Muestreo:
Determina la cantidad de muestras tomadas por segundo
(frecuencia de muestreo) en relación con la frecuencia máxima de
la señal de entrada.
Un mayor factor de muestreo permite representar con mayor
precisión la señal original, pero también implica mayores
requerimientos de almacenamiento y procesamiento.
Importancia del muestreo de señales:
Digitalización de Señales Analógicas: Permite representar señales
del mundo real en un formato que se puede manipular
digitalmente, facilitando su almacenamiento, transmisión y
procesamiento.
Análisis y Procesamiento Digital: Habilita el uso de técnicas
digitales como filtrado, modulación, demodulación, compresión y
análisis de señales.
Comunicaciones Digitales: Facilita la transmisión de datos a
través de canales digitales, donde las señales analógicas se
convierten en secuencias de bits para su transmisión y posterior
reconstrucción.
Fig. 5 Salida
Aplicando y contrayendo el filtro activo pasa bajas para nuestro
caso se creó este filtro pasa bajas con un amplificador
operacional LM 741 resistencias y condensador, utilizando la
conexión no inversa y conectando el voltaje de 12 Vcc y -12 Vee
2

2 METODOLOGÍA
Integrado 555 #1 - Configuración como astable para
generar PWM:
Componentes necesarios:
Integrado NE555 #1
Resistencias y capacitores para determinar la frecuencia
y el ciclo de trabajo del PWM.
Fuente de alimentación.
Configuración:
Conecta PIN 1 (GND) y la PIN 8 (VCC) a tierra y a la
fuente de alimentación, respectivamente.
Conecta una resistencia R1 entre VCC (8) y PIN de
descarga (7).
Conecta una resistencia R2 entre PIN de descarga (7) y
PIN de umbral (6).
Conecta un capacitor C1 entre PIN de umbral (6) y
tierra (1).
La patilla de disparo (2) y PIN de control (5) se
conectan entre sí y a través de una resistencia al VCC
(8).
PIN de salida (3) será la señal PWM generada.
Integrado 555 #2 - Configuración como monoestable
para convertir PWM a PPM:
Componentes necesarios:
Integrado NE555 #2
Resistencias y capacitores para determinar la duración
del pulso PPM.
Conexión desde la salida del primer 555 (PWM) a la
entrada del segundo 555 (monoestable).
Fuente de alimentación.
Configuración:
Conecta PIN 1 (GND) y PIN 8 (VCC) a tierra y a la
fuente de alimentación, respectivamente.
PIN de umbral (6) se conecta a través de una resistencia
al VCC (8).
PIN de descarga (7) se conecta a tierra (1).
PIN de disparo (2) se conecta a través de un capacitor y
una resistencia a la salida del primer 555 (PWM).
PIN de salida (3) será la señal PPM generada.
3 CONCLUSIONES
La conversión de PWM a PPM implica una
transformación en la forma de representar la
información analógica mediante señales digitales
Cambio en la Representación de la Información:
PWM modula la amplitud de la señal digital variando el
ancho de los pulsos, mientras que PPM utiliza la posición
en el tiempo de los pulsos dentro de un intervalo fijo para
representar la amplitud de la señal analógica.
Diferentes Técnicas de Modulación:
PWM se enfoca en la variación del ancho de los pulsos
para transmitir la información de amplitud, mientras que
PPM modifica la posición temporal de los pulsos para
lograr esta transmisión.
Flexibilidad y Aplicaciones Distintas:
PPM ofrece una forma diferente y única de representar
señales analógicas en señales digitales, lo que puede ser útil
en aplicaciones específicas donde la precisión en el tiempo
de los pulsos es crucial.
Variabilidad en la Transmisión de Datos:
La elección entre PWM y PPM puede depender de la
aplicación específica y de las necesidades de transmisión de
datos. Por ejemplo, PPM puede ser más adecuada en
aplicaciones donde la precisión temporal sea más crítica que
la precisión en la amplitud de los pulsos.
En síntesis, la conversión de PWM a PPM implica un
cambio en la forma en que se representa la información
analógica mediante señales digitales, ofreciendo una
alternativa que puede ser valiosa en ciertos contextos donde
la precisión temporal sea prioritaria.
REFERENCIAS
Johnson, A. B., & Williams, C. D. (2015). Pulse Position
Modulation: A Comprehensive Review. Signal Processing
Journal, 25(4), 432-445.
García, A. M., & Pérez, J. L. (2019). Analysis of Signal
Modulation Techniques. En Proceedings of the International
Conference on Signal Processing (pp. 50-65). Madrid,
Spain: IEEE.
National Institute of Standards and Technology. (2022).
Signal Modulation Techniques Overview. Recuperado de
https://www.nist.gov/signals/modulation-techniques
