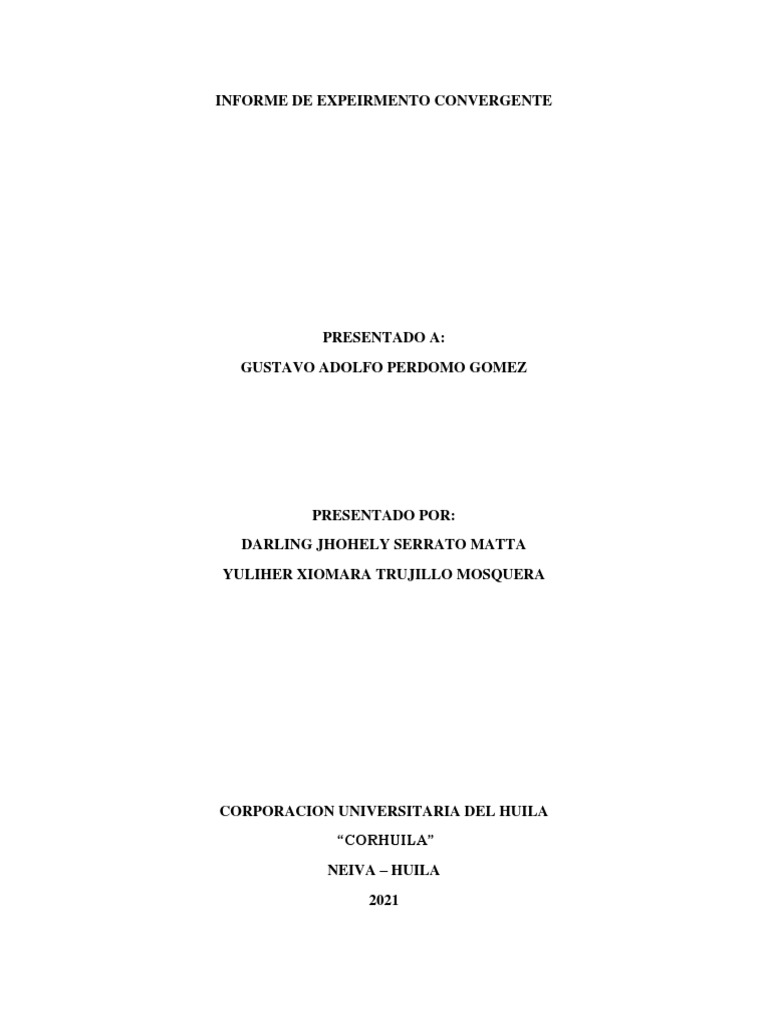

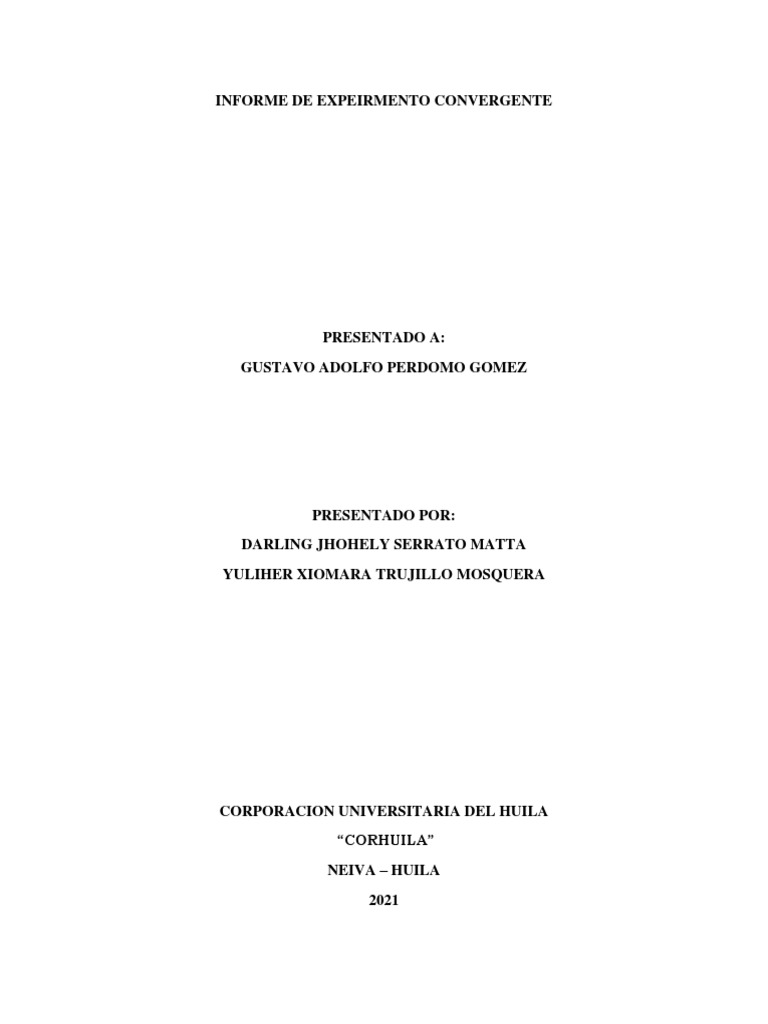

INFORME DE EXPEIRMENTO CONVERGENTE

PRESENTADO A:
GUSTAVO ADOLFO PERDOMO GOMEZ

PRESENTADO POR:
DARLING JHOHELY SERRATO MATTA
YULIHER XIOMARA TRUJILLO MOSQUERA

CORPORACION UNIVERSITARIA DEL HUILA

“CORHUILA”
NEIVA – HUILA
2021
 INTRODUCCION

La formación de la imagen de nuestra visión es un proceso muy sorprendente que, estudiado con
mucha atención, nos deja ver el arte de nuestro cuerpo humano.
Durante nuestra vida cotidiana hemos sabido y vivido problemas de la visión, cuando vamos al
medico nos detectan estos tipos de problemas y nos recomiendan usar lentes. Pero ¿Qué es en
realidad lo que esto quiere decir? ¿Qué relación hay entre nuestras lentes y nuestros ojos?
 DESCRIPCIÓN DEL EXPERIMENTO

En el siguiente experimento que vamos a ver creerás que esto es magia, pero no ¡ES FISICA! Acá
veremos que pasa si ponemos un vaso de agua delante de una flecha. En este experimento les vamos
a explicar una ley muy interesante de la física, que les permitirán saber como funcionan los lentes
CONVERGENTES.
Para cómo funciona la refracción del agua utilizaremos.
MATERIALES

→ Un vaso
→ Agua
→ Una hoja de papel o si quieres un ordenador

EXPERIMENTO

1. Coge tu lápiz y dibuja una flecha muy grande en la hoja de papel. Si lo haces con el
ordenador, procura que la fuente esté por encima de 80.
2. Coge el vaso vacío y ponlo delante de la flecha. Verás que la flecha se ve en la misma
dirección que en el papel a través del vaso.
3. Llena el vaso de agua y ponlo sobre una superficie plana.
4. Vuelve a colocar el vaso de agua delante de a la flecha.
5. ¡Verás que la flecha se ve en la otra dirección!

EXPLIACIÓN
Como introdujimos al principio, este fenómeno óptico se conoce como refracción. Con él se
explica cómo gira la flecha en función del contenido que esté en el vaso. Si hay aire, se verá en la
dirección original. Si hay agua, la flecha se dará la vuelta. ¿Cómo funciona la refracción del agua?
Cuando la luz pasa de un medio a otro, refracta y todos los rayos se concentran en lo que se conoce
como el punto focal. En el segundo caso, la luz pasa a través del vaso y luego a través del agua. El
punto focal es aquel lugar donde se concentran todos los haces de luz al cambiar de dirección.
Previamente al punto focal, la imagen se ve de manera normal. Sin embargo, cuando se supera, se
observa invertida (como en el caso de nuestra flecha).

En realidad, en este experimento refracción de la luz el agua actúa como una “lupa”. Su función es
concentrar todos los haces de luz. Con la refracción, el desvío de los rayos de luz al cambiar de
medio provoca efectos tan curiosos como en este experimento.
PRUEBAS FOTOGRAFICAS REALES

MATERIALES

RECIPIENTE SIN AGUA

 SE VIERTE EL AGUA

VEMOS LA MAGIA CON EL AGUA Y LA FLECHA

Esto sucede porque el vaso con el agua se comporta como una lente convergente y estas lentes
tiene la propiedad de formar imágenes invertidas, es decir, cuando los rayos de luz llegan a la lente
esta los desvía de modo que la imagen que observamos del otro lado sea una imagen invertida de
la imagen original.
 TEORIA ASOCIADA AL EXPERIMENTO

LA REFRACCIÓN
Es el cambio de dirección que experimenta una onda al pasar de un medio material a otro. Solo se
produce si la onda incide oblicuamente sobre la superficie de separación de los dos medios y si
estos tienen índices de refracción distintos.
CONVERGENTES: Refractan los rayos paralelos hacia un punto llamado foco, o sean
convergente en el foco: F (foco).

FORMACIÓN DE IMÁGENES EN LOS LENTES CONVERGENTES

Para proceder a la construcción de imágenes debidas lentes convergentes, debemos tener presente
las siguientes reglas:
Cuando un rayo incide sobre la lente paralelamente aleje, el rayo emergente pasa por el foco imagen
F. inversamente, cuando un rayo incide pasa por el foco objeto F, el rayo emergente discurre
paralelamente el eje. Finalmente, cualquier rayo que se dirija a la gente pasando por el centro óptico
se refracta sin sufrir ninguna desviación.
• Construcción grafica de imágenes en las lentes convergentes
- Imágenes reales, son aquellas capaces de ser recibidas sobre una pantalla ubicada de tal
forma de que entre ella y el objeto quede la lente.
- Imagen virtual, esta dada por la prolongación de los rayos refractados, no se puede recibir
la imagen de una pantalla.
• 1° el objeto está a una distancia doble la distancia focal: la imagen obtenida es: real,
invertida, de igual tamaño y también a distancia doble de la focal.
• 2° el objeto está distancia mayor que el doble de la distancia focal: resulta una imagen:
real invertida, menor, formada a distancia menor que el objeto.
• 3° el objeto está entre el foco y el doble de distancia focal: la imagen obtenida es: real
invertida, mayor y se forma a mayor distancia que el doble focal.
• 4° el objeto está entre el foco y el centro óptico: se obtiene una imagen: virtual, mayor,
derecha formada del lado donde se coloca el objeto.
• 5° el objeto está en el foco principal: no se obtiene ninguna imagen.
 CÁLCULOS Y RESULTADOS DEL EXPERIMENTO

POSICIÓN DE LA IMAGEN REAL O VIRTUAL

Las situaciones anteriores ejemplifican que si conocemos la distancia entre el objeto y la lente
podemos deducir la distancia a la que se forma la imagen real o virtual.
Para calcular exactamente la posición de la imagen real o virtual introducimos las siguientes
definiciones:

Formula:

𝟏 𝟏 𝟏
= +
𝒇 𝑫𝟏 𝑫𝟐

o f = foco
o D1 = Distancia entre el objeto y la lente
o D2 = Distancia entre la lente y la imagen real/virtual

Esto indica que si conocemos la distancia focal (f) de la lente y la distancia entre el objeto y la
lente (D1) podemos calcular el punto donde se forma la imagen real o virtual mediante:
 𝟏
𝑫𝟐 =
𝟏 𝟏
−
𝑭 𝑫𝟏

Por ejemplo, si la distancia focal es igual a 5 cm y la distancia entre el objeto y la lente es igual a
12 cm, podemos deducir que la imagen se forma a una distancia igual a:

𝟏
𝑫𝟐 = = 𝟖, 𝟔 𝒄𝒎
𝟏 𝟏
−
𝟓 𝒄𝒎 𝟏𝟐 𝒄𝒎

En este caso el valor de la D2 es positivo (+). Esto indica que la imagen se forma al otro lado de la
lente y que, por lo tanto, se trata de una imagen real.

También puede darse el caso de que la D2 sea un valor negativo. Por ejemplo, si la distancia
focal es igual a 3 cm y la distancia 1 es igual a 2 cm. En este caso:

𝟏
𝑫𝟐 = = −𝟒, 𝟖 𝒄𝒎
𝟏 𝟏
−
𝟖 𝒄𝒎 𝟑 𝒄𝒎

Esto indica que la imagen se forma en el mismo lado de la lente que el objeto y, por lo tanto, se
trata de una imagen virtual.
 CONCLUSIONES

Aunque el resultado de este experimento parezca mágico, su fundamentación se encuentra en la

ciencia y no en la magia. Resulta que, cuando la luz pasa de un material a otro puede doblarse o
refractarse. En este experimento, la luz viajó desde el aire, atravesando el vidrio, luego el agua y la
parte posterior del vidrio. Finalmente, la luz regresó por el aire, antes de alcanzar la flecha.

¿Sabías que los lentes de los anteojos funcionan gracias a la refracción? Los lentes de los anteojos
son piezas de vidrio que doblan los rayos de la luz lo suficiente para enfocar las imágenes, y
permitir a las personas que lo necesitan, ver correctamente.
