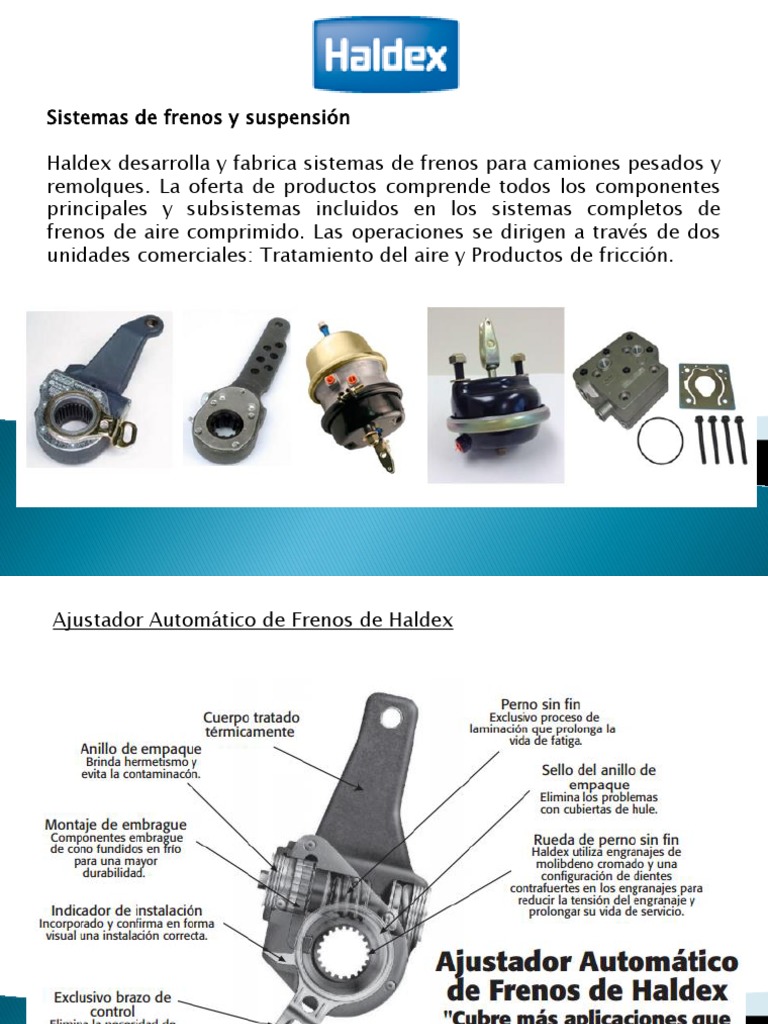

Sistemas de frenos y suspensión

Haldex desarrolla y fabrica sistemas de frenos para camiones pesados​​ y

remolques. La oferta de productos comprende todos los componentes
principales y subsistemas incluidos en los sistemas completos de
frenos de aire comprimido. Las operaciones se dirigen a través de dos
unidades comerciales: Tratamiento del aire y Productos de fricción.
Ajustador Automático de Frenos de Haldex
Ajustador Automático de Frenos de Haldex
Selección de su Ajustador Haldex freno automático

Paso 1: Determinar el eje ajustador que se utilizará; ver las aplicaciones típicas
en las páginas siguientes.
Paso 2: Determine el diámetro del árbol de levas y el número de dientes.
Paso 3: Determine la longitud del brazo de ajuste.
Paso 4. Seleccione el número de kit adecuado.
El kit incluye: Ajustador automático de Frenos, soporte de anclaje, lubricante
antiadherente e instrucciones de instalación.
Diámetro de eje d levas:
1 ¼” , 1 ½” , 1 5/8”

Splines o dientes:
10 , 24 , 28 ,37
Longitud de brazo:
5” , 5 1/2” , 6”
Aplicaciones para eje de dirección
Aplicaciones para eje de remolque
(Para ensamble de freno 12 1 / 4 '‘)
Aplicaciones para eje de remolque
(Para ensamble de freno 16 1 / 2 '‘)
 Aplicaciones para eje de transmisión

http://www.haldex.com/es/norteamerica/aplicaciones-y-
productos/Literatura/Literatura-para-sistemas-de-freno-y-suspenision1/ABA--/
Pulmones de Freno T24 , T26 y T30

Especificaciones:

A - Longitud del soporte de montaje al final de la cubierta de cámara.

D - Dimensión de la abrazadera o banda de servicio.
E - Separación entre pernos de soporte. ( Medida Estándar )
4,75 "(120.7mm) con 5 / 8-11 pernos UNC
J – Longitud de la varilla de empuje a la base de la cámara de servicio.
5 / 8-18 hilos pushrod UNF
K - Distancia de horquilla central a la base de la cámara de servicio
S1 - Servicio Clampband (0 °)
T - posición puerto de aire (90 °)

Notas:

Puerto de aire 3 / 8-18 NPTF

Máxima Presión de aire: 150 psi
Pulmones de Freno T24 , T26 y T30
Pulmones de Freno T2430 y T3030 (2 cámaras)

Especificaciones:

A - Longitud del soporte de montaje al final de la cubierta de cámara.

B – Longitud de la Segunda cubierta de cámara
C – Dimensión de la cámara de freno posterior.
D - Dimensión de la abrazadera o banda de servicio.
E - Separación entre pernos de soporte. ( Medida Estándar )
4,75 "(120.7mm) con 5 / 8-11 pernos UNC
J – Longitud de la varilla de empuje a la base de la cámara de servicio.
5 / 8-18 hilos pushrod UNF
K - Distancia de horquilla central a la base de la cámara de servicio
S1 - Servicio Clampband (0 °)
T - posición puerto de aire (90 °)

Notas:

Puerto de aire 3 / 8-18 NPTF

Máxima Presión de aire: 150 psi
Pulmones de Freno T2430 y T3030
 Modelo de Pulmones de Freno
SC30 GC3030
SC24

SC09 GC3030LCW GC3030L

PULMON TRASERO FRENO T3030

Repuestos en Stock

HDX 40010070:FTL HDX S1373030051:FTL HDX SC24XL:FTL

PULMON DE ENTRAMPE PULMON DE FRENO DEL.

TRASERO ( M2 106)

HDX 40010140:FTL HDX GC3030L:FTL HDX LC3030LCW:FTL

1.50” – 28 Spline 5&6”

PULMON TRASERO PULMON FRENO
FRENO T3030 TRASERO
Repuestos de mayor rotación
Repuestos en stock Divemotor
