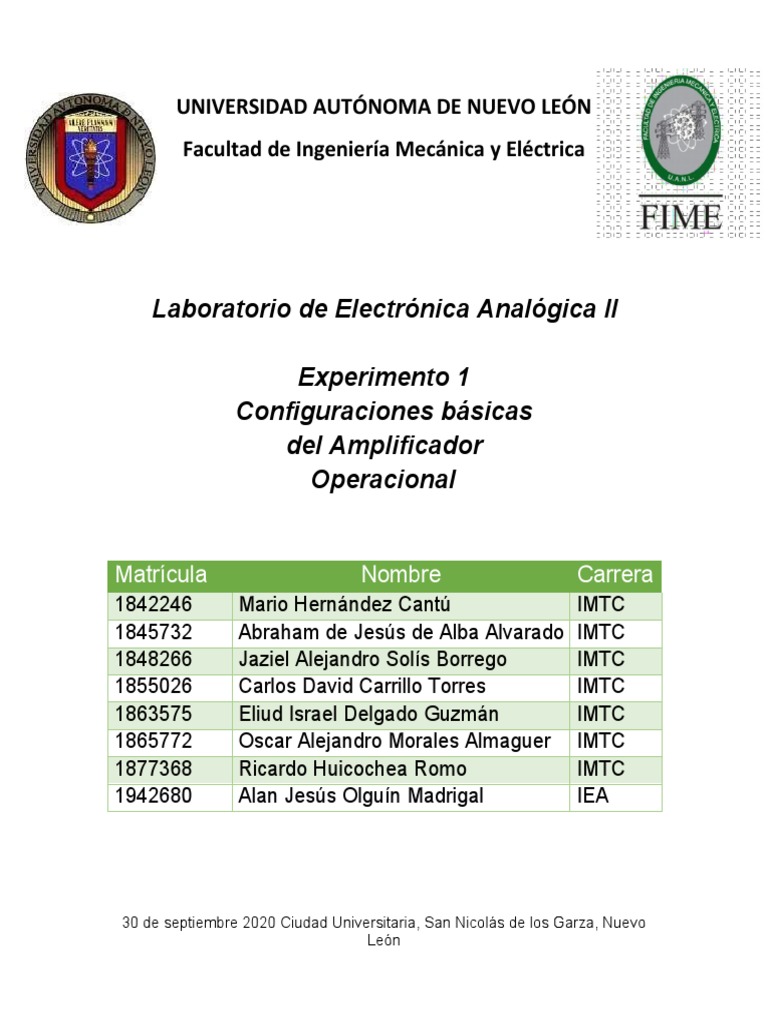

UNIVERSIDAD AUTÓNOMA DE NUEVO LEÓN

Facultad de Ingeniería Mecánica y Eléctrica

Laboratorio de Electrónica Analógica II

Experimento 1
Configuraciones básicas
del Amplificador
Operacional

Matrícula Nombre Carrera

1842246 Mario Hernández Cantú IMTC
1845732 Abraham de Jesús de Alba Alvarado IMTC
1848266 Jaziel Alejandro Solís Borrego IMTC
1855026 Carlos David Carrillo Torres IMTC
1863575 Eliud Israel Delgado Guzmán IMTC
1865772 Oscar Alejandro Morales Almaguer IMTC
1877368 Ricardo Huicochea Romo IMTC
1942680 Alan Jesús Olguín Madrigal IEA

30 de septiembre 2020 Ciudad Universitaria, San Nicolás de los Garza, Nuevo

León
 Experimento 1

Configuraciones básicas del Amplificador operacional

Objetivo.

En esta práctica se presentan una serie de experimentos, con los cuales el

propósito es comprobar el funcionamiento de las siguientes configuraciones
básicas de un amplificador operacional:

 Amplificador inversor
 Amplificador no inversor
 Amplificador inversor con retroalimentación
 Amplificador no inversor con retroalimentaciónσn.

Lista de materiales.

 4 Amplificadores operacionales LM741.

 2 resistencias de 10kΩ, 1/4W.
 2 resistencias de 100kΩ, 1/4W.
 1 potenciómetro 10kΩ o 100kΩ.
 1 Protoboard.

Equipo que utilizara en el laboratorio.

 Fuente de alimentación Dual.

 Multímetro.
 Generador de funciones.
 Osciloscopio.

Nota: Este equipo ésta disponible en las instalaciones del laboratorio.

Con base al complemento de apoyo visto anteriormente en este manual, para un
amplificador operacional sin retroalimentación siga las siguientes instrucciones y
conteste la tabla 1.

1. Alimente la terminal inversora con un voltaje de 2V (V1= 2V) y la terminal

no inversora la conectamos a tierra (V2= 0V).
2. Alimente la terminal no inversora con un voltaje de 2V (V2= 2V) y la
terminal inversora la conectamos a tierra (V1= 0V).
3. Con ayuda del generador de funciones alimente la terminal inversora con
un voltaje senoidal de 2V pico a pico a 1KHz de frecuencia (V1= 2Vp-p) y la
terminal no inversora la conectamos a tierra (V2= 0V).
4. Con ayuda del generador de funciones alimente la terminal no inversora
con un voltaje senoidal de 2V pico a pico a 1KHz de frecuencia (V2= 2Vp-p)
y la terminal inversora la conectamos a tierra (V1= 0V).

Amplificador operacional Sin retroalimentación

V1 V2 Vo
2V 0V -13.51v
0V 2V 14.01v
2Vp-p 0Vp-p 13.4v
0Vp-p 2Vp-p 13.4v

El voltaje de salida de un amplificador operacional sin retroalimentación como el que

se muestra en la ilustración 9 está dado por la siguiente ecuación:

𝑉𝑜 = (𝑉1 − 𝑉2) ∗ 100,000

Con base al complemento de apoyo visto anteriormente en este manual, para un
amplificador operacional con retroalimentación siga las siguientes instrucciones y
conteste la tabla 2.

1. Alimente la terminal inversora con un voltaje de 2V (V1= 2V) y la terminal

no inversora la conectamos a tierra (V2= 0V).
2. Alimente la terminal no inversora con un voltaje de 2V (V2= 2V) y la
terminal inversora la conectamos a tierra (V1= 0V).
3. Con ayuda del generador de funciones alimente la terminal inversora con
un voltaje senoidal de 2V pico a pico a 1KHz de frecuencia (V1= 2Vp-p) y la
terminal no inversora la conectamos a tierra (V2= 0V).
4. Con ayuda del generador de funciones alimente la terminal no inversora
con un voltaje senoidal de 2V pico a pico a 1KHz de frecuencia (V2= 2Vp-
p) y la terminal inversora la conectamos a tierra (V1= 0V).

Amplificador operacional
Con retroalimentación donde (Rf = Ra)
V1 V2 Vo
2V 0V -1.99v
0V 2V 4.00v
2Vp-p 0Vp-p 0.71v
0Vp-p 2Vp-p 1.41v
Amplificador operacional
Con retroalimentación donde (Rf > Ra)
V1 V2 Vo
2V 0V -13.51v
0V 2V 14.00v
2Vp-p 0Vp-p 7.07
0Vp-p 2Vp-p 7.78
El voltaje de salida de un amplificador operacional con retroalimentación como el
que se muestra en la ilustración 10 está dado por la siguiente ecuación:

𝑅
𝑉𝑜 = −𝑉1 ∗ (𝑅𝑓 ) para un inversor
𝑎

𝑅𝑓
𝑉𝑜 = 𝑉1 ∗ (1 + ) para un no inversor
𝑅𝑎

Reporte

1. ¿Qué significa que un amplificador operacional trabaje bajo la condición de

lazo o bucle cerrado?

Significa que el circuito estará retroalimentado y la amplificación dependerá de las

resistencias del lazo.

2. ¿Qué significa que un amplificador operacional trabaje bajo la condición de

lazo abierto?

Significa que el circuito no estará retroalimentado y la amplificación depende

totalmente de la fuente y del A del amplificador.

3. Mencione los parámetros de un amplificador operacional.

Impedancia de entrada y de salida, Ganancia de lazo abierto, tensión en modo

común, tensión de entrada diferencial.

4. ¿Qué es el estado de saturación en un amplificador operacional?

La tensión de salida estará limitada por la tensión de alimentación, por

consiguiente, la máxima tensión de salida de un A.O. es la tensión de
alimentación, más exactamente el 90% de dicha tensión de alimentación; cuando
el A.O. está en esta situación se dice que está saturado.

5. Realice simulación de la practica con sus respectivos resultados obtenidos y

la descripción (Se recomienda la plataforma Proteus).

6. Agregue las fotos del procedimiento y resultados de las practicas con su

respectiva descripción de cada una.
Entrada V1 = 2v, V2 = 0v, sin retroalimentación Salida: Vo = -13.51v

Entrada V1 = 0v, V2 = 2v, sin retroalimentación Salida: Vo = 14.01v

Entrada V1 = 2v p-p, V2 = 0v p-p, sin retroalimentación Salida: Vo=13.4v

Entrada V1 = 0v p-p, V2 = 2v p-p, sin retroalimentación Salida: Vo=13.4v

Entrada V1 = 2v, V2 = 0v, con retroalimentación, A = 1 Salida: Vo = -1.99v

Entrada V1 = 0v, V2 = 2v, con retroalimentación, A = 1 Salida: Vo = 4.00v

Entrada V1= 2v p-p, V2= 0v p-p, con retroalimentación, A=1 Salida: Vo=0.71v

Entrada V1= 0v p-p, V2= 2v p-p, con retroalimentación, A=1 Salida: Vo=1.41v

Entrada V1 = 2v, V2 = 0v, con retroalimentación, A=10 Salida: Vo = -13.50v

Entrada V1 = 0v, V2 = 2v, con retroalimentación, A=10 Salida: Vo = 14.00v

Entrada V1= 2v p-p, V2= 0v p-p, con retroalimentación, A=10 Salida: Vo=7.07v

Entrada V1= 0v p-p, V2= 2v p-p, con retroalimentación, A=10 Salida: Vo=7.78v
Bibliografía

 *Potenciómetro como divisor de voltaje | circuitos dc - Libro de texto - 2020.

(2020). Electronics council. https://es.electronics-
council.com/potentiometer- voltage-divider-89454
 *García, V. (2010, 9 noviembre). El Amplificador Operacional – Electrónica
Práctica Aplicada. V. Garcia. https://www.diarioelectronicohoy.com/blog/el-
amplificador-operacional
 *AMPLIFICADOR INVERSOR. (2017). Electronica
facil. https://www.electronicafacil.net/tutoriales/AMPLIFICADOR-
INVERSOR.html
 *T. (2013, 6 mayo). Amplificador No Inversor. Blog de Electrónica
http://www.electronicasi.com/ensenanzas/electronica-avanzada/electronica-
universitaria/electronica-analogica/amplificador- noinversor/#:
%7E:text=Este%20circuito%20es%20muy%20parecido,que%2 0en%20el
%20montaje%20inversor.
