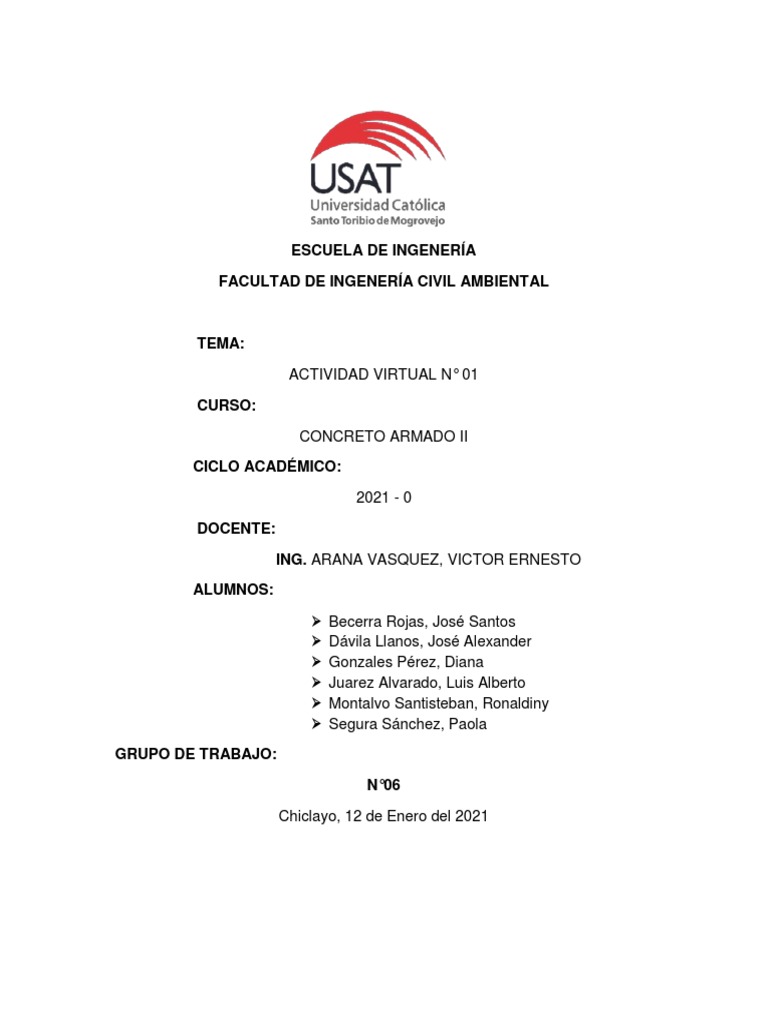

ESCUELA DE INGENERÍA

FACULTAD DE INGENERÍA CIVIL AMBIENTAL

TEMA:

ACTIVIDAD VIRTUAL N° 01
CURSO:

CONCRETO ARMADO II
CICLO ACADÉMICO:

2021 - 0
DOCENTE:

ING. ARANA VASQUEZ, VICTOR ERNESTO

ALUMNOS:

 Becerra Rojas, José Santos

 Dávila Llanos, José Alexander
 Gonzales Pérez, Diana
 Juarez Alvarado, Luis Alberto
 Montalvo Santisteban, Ronaldiny
 Segura Sánchez, Paola
GRUPO DE TRABAJO:
N°06

Chiclayo, 12 de Enero del 2021

1. Indique cuál estructuración elegiría para el casco de un edificio de 25
pisos, y cuál sería su última alternativa. Justifique su elección.

CASO ELEGIDO
VISTA EN PLANTA Y ELEVACIÓN DEL CASO ELEGIDO
Se eligió el caso 01 porque para realizar el diseño de las estructuras se emplean los
criterios mencionados en la norma E-0.30 en la cual se resalta claramente que toda
edificación y cada una de sus partes serán diseñadas y construidas para resistir las
solicitaciones sísmicas. La edificación al ser de 25 pisos y simétrica no va contar
con ningún tipo de irregularidad es por eso que la ubicación de los elementos
estructurales se va a dar de forma continua tanto en la planta como en la elevación,
tal como se muestra en la planta 01 están ubicados de tal manera que exista
continuidad. Asimismo, su comportamiento dependerá de la selección y el uso
adecuado de materiales los cuales proporcionan a los elementos estructurales
rigidez, resistencia y ductilidad. Al ubicar los elementos según esta planta se
proporciona a la edificación la capacidad de deformación elástica en este caso
(dúctil) mas no frágil, sin olvidar que dependerá mucho de la parte constructiva y las
condiciones del lugar. En este caso al ser continuo y simétrico en todos sus
elementos estructurales se tiene en cuenta también, las losas; las cuales actúan
como un diafragma mencionada en la norma E-0.60: las losas de piso que actúan
como diafragmas estructurales para transmitir las acciones inducidas por los
movimientos sísmicos. Por lo que van a trasmitir la carga a las columnas y muros
estructurales. Las placas al estar ubicadas de esta manera van a permitir que el
edificio no tenga grandes deformaciones ni mucho menos torsión ya que este es la
más importante de las irregularidades y es muy difícil de controlar
2. Indique cuál sería la estructuración vista en planta y en altura de los
siguientes casos.
 CONCRETO ARMADO II

FACULTAD DE INGENIERÍA Y ARQUITECTURA CICLO ACADÉMICO 2021 – 0

ESCUELA PROFESIONAL DE INGENIERÍA CIVIL AMBIENTAL GRUPO “A”

A. PROPUESTA: ESTRUCTURACIÓN DE EDIFICIO EN FORMA DE U

 CONCRETO ARMADO II

FACULTAD DE INGENIERÍA Y ARQUITECTURA CICLO ACADÉMICO 2021 – 0

ESCUELA PROFESIONAL DE INGENIERÍA CIVIL AMBIENTAL GRUPO “A”

La estructuración de la edificación en forma de U se empleó criterios mencionados en la norma E-0.30 capitulo 1 en la cual
se resalta que debe tomarse en cuenta la importancia de los siguientes aspectos:
1. Simetría: Simetría en la distribución de masas y a nivel geométrico de la estructura para asegurar rigideces
simétricas.
2. Continuidad Estructural: Dado que las estructuras son figuras geométricas conocidas a nivel de planta y elevación.
3. Ductilidad: Capacidad de deformación de la estructura más allá del rango elástico.
4. Resistencia adecuada frente a las cargas laterales.
Para lograr los criterios de concepción estructural antes mencionados se propuso en dividir por juntas sísmicas la estructura
en forma de U en cuatro semiestructuras de geometría conocida para facilitar el cálculo estructural y evitar las
deformaciones más allá del rango elástico puesto que su composición es asimétrica y con esto también lograr que los
centros de masa para cada semiestructura no se alejen de su centroide y evitar demasiada excentricidad evitando así
efectos de torsión y darle comportamiento lineal a la estructura frente a cargas laterales como el sismo.
 CONCRETO ARMADO II

FACULTAD DE INGENIERÍA Y ARQUITECTURA CICLO ACADÉMICO 2021 – 0

ESCUELA PROFESIONAL DE INGENIERÍA CIVIL AMBIENTAL GRUPO “A”

B. VISTA EN PLANTA Y ELEVACION .

 CONCRETO ARMADO II

FACULTAD DE INGENIERÍA Y ARQUITECTURA CICLO ACADÉMICO 2021 – 0

ESCUELA PROFESIONAL DE INGENIERÍA CIVIL AMBIENTAL GRUPO “A”

C. VISTA DE JUNTAS SISMICAS 3D
