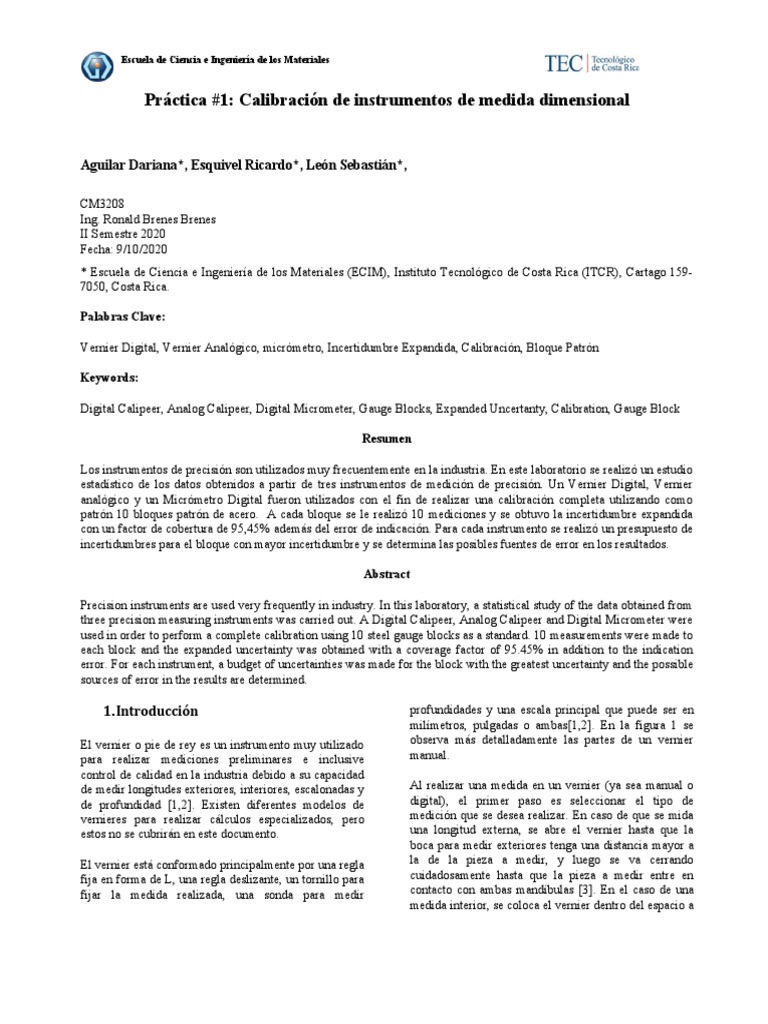

Escuela de Ciencia e Ingeniería de los Materiales

Práctica #1: Calibración de instrumentos de medida dimensional

Aguilar Dariana*, Esquivel Ricardo*, León Sebastián*,

CM3208
Ing. Ronald Brenes Brenes
II Semestre 2020
Fecha: 9/10/2020
* Escuela de Ciencia e Ingeniería de los Materiales (ECIM), Instituto Tecnológico de Costa Rica (ITCR), Cartago 159-
7050, Costa Rica.

Palabras Clave:

Vernier Digital, Vernier Analógico, micrómetro, Incertidumbre Expandida, Calibración, Bloque Patrón

Keywords:

Digital Calipeer, Analog Calipeer, Digital Micrometer, Gauge Blocks, Expanded Uncertanty, Calibration, Gauge Block

Resumen

Los instrumentos de precisión son utilizados muy frecuentemente en la industria. En este laboratorio se realizó un estudio
estadístico de los datos obtenidos a partir de tres instrumentos de medición de precisión. Un Vernier Digital, Vernier
analógico y un Micrómetro Digital fueron utilizados con el fin de realizar una calibración completa utilizando como
patrón 10 bloques patrón de acero. A cada bloque se le realizó 10 mediciones y se obtuvo la incertidumbre expandida
con un factor de cobertura de 95,45% además del error de indicación. Para cada instrumento se realizó un presupuesto de
incertidumbres para el bloque con mayor incertidumbre y se determina las posibles fuentes de error en los resultados.

Abstract

Precision instruments are used very frequently in industry. In this laboratory, a statistical study of the data obtained from
three precision measuring instruments was carried out. A Digital Calipeer, Analog Calipeer and Digital Micrometer were
used in order to perform a complete calibration using 10 steel gauge blocks as a standard. 10 measurements were made to
each block and the expanded uncertainty was obtained with a coverage factor of 95.45% in addition to the indication
error. For each instrument, a budget of uncertainties was made for the block with the greatest uncertainty and the possible
sources of error in the results are determined.

1. Introducción profundidades y una escala principal que puede ser en

El vernier o pie de rey es un instrumento muy utilizado
para realizar mediciones preliminares e inclusive
control de calidad en la industria debido a su capacidad
de medir longitudes exteriores, interiores, escalonadas y
de profundidad [1,2]. Existen diferentes modelos de
vernieres para realizar cálculos especializados, pero
estos no se cubrirán en este documento.
El vernier está conformado principalmente por una regla
fija en forma de L, una regla deslizante, un tornillo para
fijar la medida realizada, una sonda para medir
milímetros, pulgadas o ambas[1,2]. En la figura 1 se
observa más detalladamente las partes de un vernier
manual.
Al realizar una medida en un vernier (ya sea manual o
digital), el primer paso es seleccionar el tipo de
medición que se desea realizar. En caso de que se mida
una longitud externa, se abre el vernier hasta que la
boca para medir exteriores tenga una distancia mayor a
la de la pieza a medir, y luego se va cerrando
cuidadosamente hasta que la pieza a medir entre en
contacto con ambas mandíbulas [3]. En el caso de una
medida interior, se coloca el vernier dentro del espacio a
medir y se abren las orejas para medir interiores hasta
que estas toquen la superficie del objeto. Para medir una
longitud escalonada, se utiliza la cara opuesta de la
oreja para medir interiores y el borde superior del
vernier, este se abre y lentamente se cierra hasta que
ambas caras estén en contacto con un el escalón a
medir. Finalmente, para medir una profundidad, se
alinea el vernier en posición normal al orificio, apoyado
en una superficie plana, y se comienza a medir hasta
que la sonda para medir profundidades toque el fondo
del orificio. En la figura 2 se observa un diagrama de
estos cuatro procedimientos.
Figura 1. Partes de un vernier manual (arriba) y digital
(abajo).
Figura 2. Diferentes técnicas para medir con un vernier.
(a)Medida exterior, (b)medida interior, (c)medida escalonada
y (d)medida de profundidad [1].
Un vernier posee dos escalas diferentes: una principal y
una escala deslizante. La escala principal se encuentra
en la regla fija del vernier, mientras que la deslizante se
encuentra en la pieza deslizante, como se observa en la
figura 3. Para determinar una medida, primero se toma
el primer número de la escala principal que se encuentre
a la izquierda del cero en la escala deslizante, y
posteriormente en la escala deslizante se busca el primer
número que se encuentre alineado con una de las líneas
de la escala fija. Dependiendo de las unidades y las
escalas del equipo, estas se suman para dar la medida
[4].
Figura 3. Escalas en un vernier: (a) escala principal y (b)
escala deslizante
Otra herramienta que se utiliza frecuentemente en la
industria para realizar mediciones con un buen grado de
precisión son los micrómetros. Este equipo posee una
mayor precisión que un pie de rey y se utiliza para
medir dimensiones externas [5].
Los micrómetros están conformados principalmente por
un yunque y un husillo (estas son las dos caras que
entran en contacto con la pieza que se medirá), un
cilindro con escala graduada, un tambor y una carraca
(estos últimos dos se encargan de ajustar el espacio
entre el yunque y el husillo, para realizar la medición).
Una descripción más detallada de las partes de un
micrómetro se observa en la figura 4.
Para realizar una medición con el micrómetro, lo
primero que se debe hacer es girar el tambor para
desenroscar el husillo hasta que la pieza a medir se
pueda colocar en el espacio que se va creando.
Posteriormente, se comienza a roscar utilizando el
tambor hasta que la pieza se encuentre muy cercana a
tocar ambas caras del micrómetro. Luego, se utiliza la
carraca para lentamente seguir roscando hasta que la
pieza toca ambas partes del micrómetro [6].
Para realizar la medición correcta, se lee el último
número que aparece en el cilindro fijo y a continuación
se le suma el número en el tambor que se encuentre
alineado al cilindro. En el caso de que no se alinee
ningún número, se presta atención a la cantidad de
veces que se escuche un “sonido” mientras se gira la
carraca (Entre números, se escuchan 10 sonidos de
“click”, representando 1/10 de la medida). Al igual que
en el vernier, las mediciones dependen de las unidades
en las que esté el equipo.
2
 Práctica #1: Calibración de instrumentos de medida dimensional
Figura 4. Partes de un micrómetro manual [7].
Cuando se realizan mediciones se debe considerar la
incertidumbre de los datos obtenidos, esta incertidumbre
combina tres aspectos: la repetibilidad, la resolución del
instrumento y la calibración especificada por el
fabricante. La repetibilidad es la desviación de las
mediciones realizadas, es producida por el encargado o
por situaciones ambientales. Mientras que la resolución
es la “mínima variación de la magnitud medida que da
lugar a una variación perceptible de la indicación
correspondiente” [8]. El procedimiento indicado en [9]
para obtener la resolución del instrumento es:
1. Conocer el valor mínimo de la escala principal
2. Conocer el número de divisiones de la escala
secundaria
3. Dividir el valor mínimo de la escala principal
entre el número de divisiones de la escala
secundaria
Finalmente, todos los equipos de medición deben ser
sometidos a un proceso de calibración para mantener y
verificar el buen funcionamiento del mismo, lo cual
genera fiabilidad y trazabilidad de las mediciones
realizadas con el mismo.
La calibración es una “operación que bajo condiciones
especificadas establece, en una primera etapa, una
relación entre los valores y sus incertidumbres de
medida asociadas obtenidas a partir de los patrones de
medida, y las correspondientes indicaciones con sus
incertidumbres asociadas y, en una segunda etapa,
utiliza esta información para establecer una relación que
permita obtener un resultado de medida a partir de una
indicación. Una calibración puede expresarse mediante
una declaración, una función de calibración, un
diagrama de calibración, una curva de calibración o una
tabla de calibración. En algunos casos, puede consistir
en una corrección aditiva o multiplicativa de la
indicación con su incertidumbre correspondiente” [8].
Entonces, para calibrar equipo de medición como el
vernier y el micrómetro se requiere de un patrón o
sistema de medida de mayor jerarquía de calibración,
que sea más preciso, con el cual se pueda comparar las
medidas tomadas con el instrumento y la incertidumbre
asociada. Posteriormente se utiliza la información
extraída del proceso para utilizar adecuadamente el
instrumento y obtener mediciones más exactas.
Como cualquier otro equipo de medición, el vernier y el
micrómetro se puede descalibrar luego de cierto uso.
Para eso se utilizan bloques patrón los cuales
generalmente elaborados de un metal o cerámico y que
están calibrados con una longitud o grosor determinado
y de alta precisión.
2. Objetivos
2.1. Objetivo General
 Calibrar tres equipos de metrología
dimensional un vernier analógico, un vernier
digital y un micrómetro digital utilizando
bloques patrón de acero.
2.2. Objetivos Especifico
 Comparar las mediciones obtenidas con la
magnitud real especificada por el patrón.
 Identificar cualquier irregularidad en la
precisión del instrumento.
 Determinar el error de indicación y la
incertidumbre expandida de los datos
obtenidos.
 Preparar un presupuesto de incertidumbres
detallado para el punto de mayor
incertidumbre, para cada instrumento.
3. Materiales y Métodos
Para la realización de la práctica se requieren los
siguientes instrumentos:
 Juego de bloques patrón de acero
 Calibrador vernier con capacidad de 150 mm
analógico con nonio o con indicador de
carátula. También puede ser digital.
 Micrómetro para medición de exteriores de 0
mm a 25 mm analógico o digital.
 Termóhigrómetro para registrar la temperatura
ambiental y la humedad relativa.
 Guantes de látex, preferiblemente sin talco.
 Franela o trapos para limpieza.
 Vaselina neutra para engrasar los bloques.
 Alcohol de 90º para limpieza.
 Hojas de papel blanco.
 Prensa de banco para la colocación del
micrómetro.
 Aceite de bergamota o vaselina para las
adherencias.
 Regla.
3.1. Preparación del recinto y los equipos
En una mesa de trabajo limpia y a una temperatura
óptima de (20 ± 4) °C se comienza por limpiar el
3
instrumento utilizando alcohol y una franela. En el caso
del vernier se recomienda limpiar con mayor atención
las partes deslizantes y ranuras, mientras que en el
micrómetro se le debe prestar más atención a las caras
de medición. Al concluir la limpieza, se puede colocar
el vernier en la mesa de trabajo y el micrómetro se
sujeta con una prensa de banco limpia.
Los bloques patrón a utilizar se colocan en una hoja
blanca, manipulándolos con guantes y retirándoles
cualquier exceso de aceite o vaselina que tengan
presente. Si es necesario realizar alguna adherencia, se
coloca una pequeña cantidad de vaselina en uno de los
bloques en la cara con pulido espejo, y lentamente se
deslizan las caras pulidas de los bloques hasta que se
fijen. Luego de terminar la preparación, se esperan 10
minutos para permitir que los instrumentos a utiliza
alcancen estabilidad térmica.
3.2. Comprobación de funcionamiento del
micrómetro y vernier
En el caso del micrómetro, se gira el tambor con mucho
cuidado hasta cerrar el instrumento por completo, y se
asegura que las caras están haciendo contacto, luego se
gira la carraca hasta que haga un sonido, en este punto
la lectura debe coincidir con el cero. Luego se abre por
completo el micrómetro, asegurándose que el giro del
tambor siempre sea suave.
Para la comprobación del vernier, se cierra por
completo el instrumento y se observa contra luz, para
verificar que no haya paso de la luz entre las
mandíbulas; además, se debe verificar que en esta
posición la medida sea de cero. Luego se verifica que el
deslizamiento del carril sea suave y no encuentre
problemas.
3.3. Datos de la Calibración
Para la calibración del micrómetro, primero este se abre
lo suficiente para que se pueda colocar el bloque patrón
entre las mandíbulas. Luego se toma uno de los bloques
patrón y se sostiene mientras se comienzan a cerrar las
mandíbulas hasta que estas sujeten el bloque por su
propia cuenta. Se realiza la medición respectiva y
lentamente se abren las mandíbulas mientras se sujeta el
bloque patrón. Al recolectar el bloque, se vuelven a
cerrar las mandíbulas hasta que la medición sea cero, y
se repite el procedimiento nueve veces más. Este
proceso se realiza en diez bloques patrón de diferentes
medidas, por lo que al final se deben tener 100 datos de
calibración.
Para el caso del vernier analógico y digital,
primeramente, se abre lo necesario para que el bloque
patrón a medir pueda colocarse entre las mandíbulas,
luego se toma uno de los bloques patrón y se sostiene
entre las mandíbulas hasta que estas sujeten el bloque
por su propia cuenta. Se realiza la medición y
lentamente se abre el instrumento para evitar que el
bloque patrón caiga al suelo. Luego de retirar el bloque
se vuelve a cerrar el instrumento y se asegura que la
medida estando cerrado sea cero. Igual que con el
micrómetro, se repite el procedimiento para el mismo
bloque patrón nueve veces, en diez bloques de
diferentes medidas, para concluir con 100 datos de
calibración
3.4. Prueba de excentricidad
Se abre el vernier y se toma un bloque patrón de 1 in o
de 25,4 mm y se comienzan a cerrar las mandíbulas. El
bloque se posiciona para que apenas esté rozando las
puntas de las mandíbulas y se toma la medición
respectiva. Posteriormente se realiza el mismo
procedimiento, pero esta vez el bloque se posiciona lo
más adentro posible de las mandíbulas, haciendo
contacto con la regla del vernier.
Al terminar de utilizar los bloques patrón, estos se
vuelven a limpiar con alcohol y una franela y se
recubren con una capa adecuada de vaselina para
prevenir corrosión.
4. Resultados y Discusión
4.1. Calibración del vernier analógico
Los datos obtenidos luego de las 100 mediciones
realizadas con el vernier analógico se observan en la
tabla 1 en anexos. Se realizó el cálculo de la
incertidumbre combinada en el documento Excel
adjunto. Se organizó de modo que haya una hoja por
cada instrumento calibrado, dentro de las cuales se
calcula la incertidumbre de las mediciones tomadas, se
realiza un presupuesto de incertidumbres y se adjunta
una tabla resumen al costado derecho.
Las incertidumbres de calibración son extraídas de la
información especificada por el fabricante en las
etiquetas de los instrumentos o en el folleto de
especificaciones técnicas de los mismos. La
incertidumbre de resolución se determinó gracias al
etiquetado de esta en los instrumentos o del cálculo
manual observando las divisiones de cada instrumento.
En el análisis de las medidas de calibración del vernier
analógico se denotaron algunos valores muy desviados
del valor real por lo cual, para no afectar al resto de la
muestra, se utiliza la segunda incertidumbre de
repetividad más grande para los cálculos del
4
 Práctica #1: Calibración de instrumentos de medida dimensional
presupuesto de incertidumbre (0,011851). Las
correcciones rondan los 0,04 mm y la incertidumbre
combinada de la misma es de 0,01198. Esto significa
que combinando todos los posibles factores que afectan
a la medición estos tendrían un máximo de 0,01198 m.
4.2. Calibración del vernier digital
Para el vernier digital, las diferencias entre el tamaño
real y la medición son menores que las anotadas con el
vernier analógico, es decir que el instrumento es más
exacto. La incertidumbre en este caso es de 0,010 443
mm.
4.3. Prueba de excentricidad para vernier
La prueba de excentricidad (ver tabla 2 de anexos)
muestra que para el vernier analógico a la diferencia
máxima es de 0,02 mm para la ubicación del medio e
interior. Para el vernier digital la diferencia máxima es
de 0,01 mm y solo en la parte interior. Esta información
nos indica que no se recomienda realizar las mediciones
con la sección interior de los instrumentos dado que se
requiere ajustar la medida e igualmente afectará la
incertidumbre. Con la sección del medio, en el caso del
vernier digital no se necesita realizar ningún cambio,
pero con el analógico sí se da una variación de hasta
0,02 mm por lo cual hay que considerar esta variación a
la hora de realizar las mediciones.
4.4. Calibración del micrómetro
Las correcciones de medida entre la longitud real y la
medida en la calibración del micrómetro son las
menores de entre los tres instrumentos, con un máximo
de 0,0011 mm. Esto significa que es el instrumento más
preciso, lo cual se comprueba al determinar la
incertidumbre combinada, la cual es 0,001 813 mm.
5. Conclusión
Previo a realizar cualquier medición, es necesario
asegurar que los instrumentos a utilizar se encuentran
bien calibrados previo a ser utilizados, para reducir
inexactitud en las medidas y aumentar la confiabilidad.
Además, se logró identificar una irregularidad en las
últimas cuatro medidas realizadas utilizando el vernier
analógico, donde se observan medidas de hasta 3mm de
diferencia. Aunque es muy poco probable que este error
sea debido a la mala manipulación de los instrumentos y
más bien parece ser un error al anotar los datos
medidos, cabe destacar la importancia de la correcta
manipulación y transcripción de los datos ya que, en un
caso real en la industria, un error de este tipo puede
implicar muchas horas adicionales de trabajo y grandes
pérdidas económicas.
Finalmente, el presupuesto de incertidumbres generado
sintetiza los resultados facilitando su análisis y cálculo
de las incertidumbres finales, combinada y expandida.
Los cálculos de incertidumbres son una buena práctica a
la hora de realizar cualquier tipo de medición científica,
esto les proporciona validez y trazabilidad.
6. Bibliografía
[1] Mitutoyo, Quick Guide to Precision Measuring
Instruments, E11003 (2019) 71.
https://doi.org/10.1016/j.prosdent.2016.02.019.
[2] H. Gonzalez, Incertidumbre en la calibración de
calibradores tipo vernier, Cent. Nac. Metrol.
(2001) 15.
[3] E.J. Stefanelli, Uso del calibre, calibrador o pie
de rey, (2020).
https://www.stefanelli.eng.br/es/uso-calibre-pie-
rey/#swiffycontainer_1 (accessed October 5,
2020).
[4] E.J. Stefanelli, Nonio o Vernier en fracciones de
pulgada - uso y lectura, (2017).
https://www.stefanelli.eng.br/es/nonio-vernier-
fracciones-pulgada-uso/ (accessed October 5,
2020).
[5] University of Cape Town, Using the Vernier
Calipers & Micrometer Screw Gauge, (2020).
http://www.phy.uct.ac.za/courses/phylab1/verni
er#top (accessed October 5, 2020).
[6] E.J. Stefanelli, El uso del micrómetro, (2017).
https://www.stefanelli.eng.br/es/micrometro-
uso-es/ (accessed October 5, 2020).
[7] Starret, Instrumentos y reglas para mediciones
de precisión y cortes esquemáticos., (2012).
[8] Centro Español de Metrología, Vocabulario
Internacional de Metrología, Conceptos
fundamentales y generales, y términos
asociados, 3º ed, 2012.
5
[9] P. Rendón, Estimación de la incertidumbre de de la medición” (GUM), Ciudad de México,
medida en un calibrador tipo vernier de acuerdo 2018.
a la “Guía para la expresion de la incertidumbre

Anexos

A.Tablas de datos de calibración para Vernier analógico, vernier digital y micrómetro digital,
además del cálculo de las incertidumbres asociadas.

Tabla 1. Datos de la calibración (Vernier Analógico mm)

PATRON
Medición 1,5 5 9,5 10,5 15,5 18 19,5 20,5 23,5 24,5
1 1,52 5,00 9,52 10,52 15,54 18,00 19,50 20,52 23,50 24,52
2 1,54 5,00 9,54 10,52 15,54 18,00 19,52 20,54 23,52 24,52
3 1,52 5,00 9,52 10,54 15,52 18,00 19,52 20,52 23,52 24,52
4 1,56 5,00 9,54 10,54 15,54 18,00 19,52 20,54 23,52 24,52
5 1,54 5,00 9,50 10,54 15,54 18,00 19,52 20,54 23,52 24,52
6 1,54 5,00 9,60 10,54 15,54 18,00 19,52 20,54 23,54 24,52
7 1,54 5,00 9,62 10,54 15,54 18,00 19,52 20,52 20,52 24,52
8 1,54 5,00 9,52 10,54 15,54 18,00 19,52 20,50 20,50 24,52
9 1,58 5,00 9,54 10,54 15,54 18,00 19,52 20,52 20,52 24,52
10 1,54 5,00 9,54 10,54 15,54 18,00 19,52 20,52 20,52 24,52
Temperatura ambiental inicial: 20 °C, Fecha: 23/09/2020
Temperatura ambiental final: 21 °C

Tabla 2. Datos de la prueba de excentricidad (Vernier Analógico y Digital)

Bloque patrón utilizado: 24,5 mm
Posición de la medición Indicación del Indicación del
vernier analógico vernier digital (mm)
(mm)
Exterior 24,50 24,50

En medio 24,52 24,50

Interior 24,52 24,51

Diferencia Máxima 0,02 0,01

Tabla 3. Datos de la calibración (Micrómetro Digital mm)

Temperatura ambiental inicial: 20°C.

6
 Práctica #1: Calibración de instrumentos de medida dimensional
PATRON
Medición 1,5 5 9,5 10,5 15,5 18 19,5 20,5 23,5 24,5
1 1,506 5,002 9,502 10,501 15,498 17,999 19,500 20,500 23,500 24,505
2 1,505 4,999 9,501 10,500 15,499 18,000 19,500 20,500 23,499 24,503
3 1,504 5,001 9,500 10,500 15,499 17,999 19,500 20,499 23,499 24,502
4 1,500 5,001 9,499 10,499 15,500 17,999 19,500 20,499 23,500 24,499
5 1,499 5,001 9,501 10,499 15,499 18,000 19,500 20,498 23,499 24,501
6 1,500 5,000 9,500 10,500 15,499 17,999 19,499 20,499 23,499 24,499
7 1,499 5,001 9,501 10,498 15,499 17,999 19,499 20,499 23,501 24,501
8 1,498 5,000 9,501 10,499 15,500 17,999 19,499 20,499 23,500 24,500
9 1,500 4,998 9,500 10,499 15,499 18,000 19,501 20,498 23,500 24,500
10 1,499 5,001 9,500 10,501 15,500 18,000 19,500 20,498 23,499 24,500
Temperatura ambiental final: 21°C.

Tabla 4. Datos de la calibración (Vernier Digital)

Temperatura ambiental inicial: 20° C.

PATRON
Medición 1,5 5 9,5 10,5 15,5 18 19,5 20,5 23,5 24,5
1 1,50 5,00 9,51 10,50 15,52 17,99 19,51 20,50 23,51 24,51
2 1,51 5,00 9,48 10,49 15,50 17,98 19,50 20,50 23,52 24,49
3 1,50 5,00 9,49 10,50 15,51 17,99 19,52 20,50 23,51 24,50
4 1,50 5,00 9,51 10,50 15,50 18,02 19,50 20,50 23,50 24,50
5 1,50 5,00 9,50 10,50 15,50 17,99 19,51 20,51 23,51 24,54
6 1,50 5,01 9,51 10,50 15,51 18,01 19,49 20,50 23,53 24,51
7 1,50 5,01 9,49 10,50 15,50 17,99 19,50 20,51 23,50 24,48
8 1,50 5,01 9,50 10,50 15,50 18,00 19,50 20,50 23,50 24,49
9 1,50 5,01 9,50 10,50 15,50 17,99 19,49 20,50 23,50 24,49
10 1,50 5,00 9,48 10,50 15,51 17,99 19,49 20,49 23,50 24,49

Temperatura ambiental final: 21°C.

Tabla 5: Equipos e instrumentos.

Instrumento Marca Modelo Placa Resolución
Vernier Analógico Mitutoyo C/N 530-312 N/A 0,02 mm
Vernier digital Fowler 54-100-000-2 N/A 0,01 mm
Micrómetro Mitutoyo MCD-1 "SX 6311173 0,001 mm
digital 2
Hidrómetro DeFelsko PosiTector DPM 249344 1,0%
Digital (Drew Point Meter)

%HR inicial: 57
%HR final: 60
