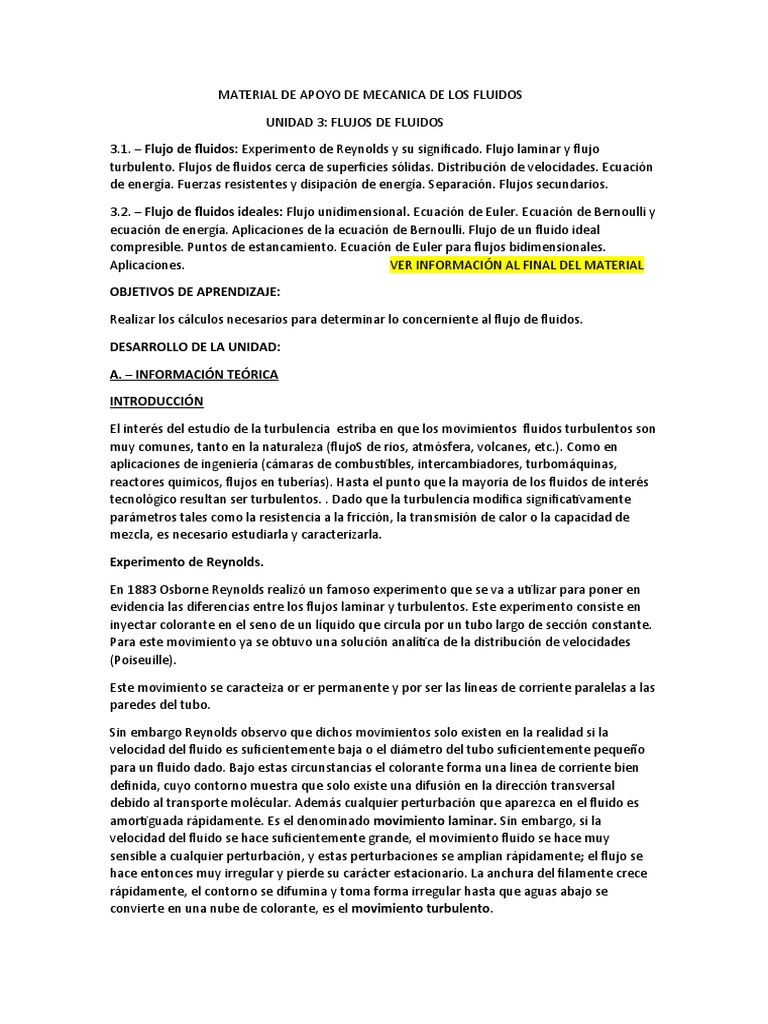

MATERIAL DE APOYO DE MECANICA DE LOS FLUIDOS

UNIDAD 3: FLUJOS DE FLUIDOS

3.1. – Flujo de fluidos: Experimento de Reynolds y su significado. Flujo laminar y flujo

turbulento. Flujos de fluidos cerca de superficies sólidas. Distribución de velocidades. Ecuación
de energía. Fuerzas resistentes y disipación de energía. Separación. Flujos secundarios.

3.2. – Flujo de fluidos ideales: Flujo unidimensional. Ecuación de Euler. Ecuación de Bernoulli y
ecuación de energía. Aplicaciones de la ecuación de Bernoulli. Flujo de un fluido ideal
compresible. Puntos de estancamiento. Ecuación de Euler para flujos bidimensionales.
Aplicaciones. VER INFORMACIÓN AL FINAL DEL MATERIAL

OBJETIVOS DE APRENDIZAJE:

Realizar los cálculos necesarios para determinar lo concerniente al flujo de fluidos.

DESARROLLO DE LA UNIDAD:

A. – INFORMACIÓN TEÓRICA

INTRODUCCIÓN

El interés del estudio de la turbulencia estriba en que los movimientos fluidos turbulentos son
muy comunes, tanto en la naturaleza (flujoS de rios, atmósfera, volcanes, etc.). Como en
aplicaciones de ingeniería (cámaras de combustibles, intercambiadores, turbomáquinas,
reactores quimicos, flujos en tuberías). Hasta el punto que la mayoria de los fluidos de interés
tecnológico resultan ser turbulentos. . Dado que la turbulencia modifica significativamente
parámetros tales como la resistencia a la fricción, la transmisión de calor o la capacidad de
mezcla, es necesario estudiarla y caracterizarla.

Experimento de Reynolds.

En 1883 Osborne Reynolds realizó un famoso experimento que se va a utilizar para poner en
evidencia las diferencias entre los flujos laminar y turbulentos. Este experimento consiste en
inyectar colorante en el seno de un líquido que circula por un tubo largo de sección constante.
Para este movimiento ya se obtuvo una solución analítica de la distribución de velocidades
(Poiseuille).

Este movimiento se caracteiza or er permanente y por ser las lineas de corriente paralelas a las
paredes del tubo.

Sin embargo Reynolds observo que dichos movimientos solo existen en la realidad si la
velocidad del fluido es suficientemente baja o el diámetro del tubo suficientemente pequeño
para un fluido dado. Bajo estas circunstancias el colorante forma una linea de corriente bien
definida, cuyo contorno muestra que solo existe una difusión en la dirección transversal
debido al transporte molécular. Además cualquier perturbación que aparezca en el fluido es
amortiguada rápidamente. Es el denominado movimiento laminar. Sin embargo, si la
velocidad del fluido se hace suficientemente grande, el movimiento fluido se hace muy
sensible a cualquier perturbación, y estas perturbaciones se amplian rápidamente; el flujo se
hace entonces muy irregular y pierde su carácter estacionarío. La anchura del filamente crece
rápidamente, el contorno se difumina y toma forma irregular hasta que aguas abajo se
convierte en una nube de colorante, es el movimiento turbulento.
Sin embargo la mayor contribución de Reynolds, fue la puesta en evidencia de que la
existencia de uno u otro tipo de flujo dependia del valor que tomase un número
adimensional que posteriormente se denominó número de Reynolds (Re = D.V/ⱴ), donde D es
el diámetro del tubo, V la velocidad media del fluido y ⱴ la viscosidad cinemática del fluido.
Existe un valor del número de Reynolds para el cual se produce la transición de regimen
laminar a turbulento, es el Reynolds critico.

Para aplicación práctica del flujo en tuberías, encontramos que si el número de Reynolds para
el flujo es menor que 2000, éste será laminar. Si el número de Reynolds es mayor de 4000, el
flujo será turbulento. En el rango del número de Reynolds entre 2000 y 4000 es imposible
predecir que flujo existe, por tanto, lo denominaremos región crítica. Las aplicaciones prácticas
involucran flujos que se encuentran bien dentro del rango laminar o bien dentro del rango
turbulento, por lo que la existencia de dicha región de incertidumbre no ocasiona demasiadas
dificultades. Si se encuentra que el flujo en un sistema se halla en la región critica, la práctica
usual es cambiar la tasa de flujo o diámetro del tubo para hacer que el flujo sea en definitiva
laminar o turbulento. Cuando Re es mayor de 4000, una perturbación pequeña en la corriente
ocasionará que el flujo cambie en forma súbita de laminar a turbulento. Por esta razón se
supone lo siguiente.

Si Re < 2000 el flujo es laminar

Re > 4000 el flujo es turbulento

Velocidad critica:

La velocidad critica de interés práctico para el ingeniero, es aquella velocidad por debajo de la
cual toda turbulencia es amortiguada por la acción de la viscosidad del fluido. La experiencia
que un límite superior para el régimen laminar, en tuberias, viene fijado por un valor de
número de Reynolds alrededor de 2000, en la mayoria de los casos prácticos.

Número de Reynolds.

El número de Reynolds, que es un grupo adimensional, viene dado por el cociente de las
fuerzas de inercia por las fuerzas debido a la viscosidad. Para tuberias circulares, en flujo a
tubería llena.

Número de Renolds = Re = V.d.ρ/μ = V.d/ⱴ = V.(2r)/ⱴ donde:

V = velocidad media en m/s

d = diámetro de la tubería en metro, r = radio de la tubería en metro

ⱴ = viscosidad cinemática del fluido en m 2/s

ρ = densidad del fluido en UTM/m 3o Kg.s2/m4

μ = viscosidad absoluta en Kg.s/ m2 o Pa.s

En el caso de conducto de sección recta no circular, se utiliza como longitud característica para
el némero de Reynolds, el radio hidraulico, igual al cociente del área de la sección recta por el
perimetro mojado del conducto, expresado en metros. El número d Reynolds es ahora igual a:

Re = V(4R)/ⱴ
Flujo turbulento.

En el flujo turbulento las particulas fluidas se mueven de forma desordenada en todas las
direcciones. Es imposible conocer la trayectoria de una particula individualmente.

La tensión cortante en el flujo turbulento puede expresarse así:

τ = (μ + η) dv/dy

donde η (eta) es un factor que depende de la densidad del fluido y de las características del
movimiento, tiene en cuenta los efectos debido a la turbulencia. El término μ representa los
efectos debido a la viscosidad.

Para expresar las tensiones cortantes en flujos turbulentos, se aplica la fórmula experimentar
sugerida por Prandtt, expresada así:

τ = ρ.l 2 (dv/dy)2

Tensión cortante en la pared de una tubería.

τ 0 = f.ρ.V2/8 en Kg/m2

Donde f es el coeficiene de fricción, adimensional.

Se demostrará posteriormente que la tensión cortante variará linealmente de la sección recta

y que:

τ = [(P 1 - P2)/2L].r ó τ = (w.hL/2L).r

Velocidad de corte o de fricción:

V = √( τ 0/ρ) = V.√F/8 √ = raiz cuadrada

Distribución de velocidades:

La distribución de velocidades en una sección recta de una tuberia, seguirá una ley de
variación parabólica en el flujo laminar. La velocidad máxima tiene lugar en el eje de la tubería
y es igual al doble de la velocidad media. La ecuación que dá el perfil de velocidades en el flujo
laminar puede exopresarse como sigue.

V = Vc – (Ƴ.H L/4μL)r2

En los flujos turbulentos resulta una distribución de velocidades más uniformes. A partir de los
datos experimentales de Nikuradse y otros investigadores, se dan a continuación los perfiles
de velocidades en función de la velocidad en el eje de la tubería Vc o en función de la
velocidad de corte v.

a). – Una fórmula experimental es

V = Vc .(y/r 0)n

Donde n = 1/7 para tuberías lisas hasta Re = 100.000

n = 1/8 para tuberías lisas de Re = 100.000 a 400.000
b). – Para tuberías lisas
V = V0 (5,5 +5,75logyV0/V)
C). – Para tuberías rugosas.
V= V0.(8,5 + 5,75log y/e)
Donde es la rugosidad absoluta de la pared de la tubería.
Pérdida de carga en flujo laminar en una tubería (en metros).

En el flujo laminar la pérdida de carga viene dada por la fórmula de Hgen – poiseuille, que
tiene como expresión la fórmula siguiente:

Pérdida de carga (HL) = 32.(viscosidad μ).(longitud L).(velocidad media Vc)

(peso especifico Ƴ).(diámetro de la tubería d) 2

H L = 32.μ.L.V/Ƴ.d2

En función de la viscosidad cinemática se expresa asi:

H L = 32.ⱴ.L.V/g.d2

Según la fórmula de Darcy – Weisbach

HL = coeficiente de fricción f x (longitud L/ diámetro d) x (altura de velocidad V 2/2.g)

H L = f.(L,V2)/d.2.g

Coeficiente de fricción (f):

El factor o coeficiente de fricción f puede deducirse matemáticamente en el caso de régimen

laminar, más en el caso de flujo turbulentos no se dispone de relaciones matemáticas sencillas
para obtener la variación de f con el número de Reynolds. El investigador Nikuradse y otros
investigadores han encontrado que sobre el valor fe f , también influye la rugosidad relativa
de la tubería (igual a la relación de las imperfecciones superficiales (e) el diámetro interior de
la tubería).

a). – Para flujo laminar la ecuación se puede ordenar de la siguientemnera:

HL = 64.(ⱴV,d). (L/d).(V2/2.g) = (64/Re). (L/d).(V2/2.g)

Por lo tanto en régimen laminar en todas las tuberías y para cualquier fluido, el valor de f viene
dado por.

f = 64/Re

Donde Re tiene un valor práctico máximo de 2000 para que el flujo sea laminar.

b). – Para flujos turbulentos en tuberias rugosas o lisas, las leyes de resistencia universales
pueden deducirse a partir de.

f = 8.r 0/ρ.V2

c). – Para tuberias, blasius a sugerido, con el número de Reynolds comprendido entre 30.000 y
100.000.

f = 0,316/Re 0,25
Flujo de fluidos: el flujo de fluido es complejo y no siempre puede ser estudiado de forma
exacta mediante el análisis matemático. Contrariamente a lo que sucede con los sólidos, las
particulas de un fluido en movimiento pueden tener diferentas velocidades y están sujetas a
distintas aceleraciones. Los tres principios fundamentales que se aplican al flujo de fluido son:

A). – El principio de conservación de la masa, a partir del cual se establece la ecuación de

continuidad (ρ1 A1 V1 = ρ2 A2 V2).

b). – El principio de la energía cinética, a partir del cual se deducen ciertas ecuaciones
aplicadas al flujo, y

c). – El principio de la cantidad de movimiento, a partir del cual se deducen ecuaciones para
calcular las fuerzas dinámicas ejercidas por los fluidos en movimiento.

El flujo de fluido puede ser permanente o no permanente, uniforme o no uniforme, laminar o

turbulento, unidimensional, bidimensional o tridimensional, y rotacional o irrotacional.

Ecuación de continuidad: la ecuación de continuidad es una consecuencia del principio de la

conservación de la masa. Para un flujo permanente la masa de un fluido que atraviesa
cualquier sección de una corriente de fluido, por unidad de tiempo, es constante, y se calcula
así: ρ 1 A1 V1 = ρ2 A2 V2 = Constante (1)

Para fluidos incompresibles y para todos los casos prácticos en que ρ 1 = ρ2 (la densidad del
fluido es la misma), laecuación se transforma en :

Q = A1 V1 = A2 V2 = Constante (cm3/s) (2)

Entonces la ecuación de continuidad para un flujo permanente, incompresible, bidimensional,

es:

An1 V1 = An2 V2 = An3 V3 = Constante (3)

Ecuación de energía: Se obtiene la ecuación de energia al aplicar al flujo de fluidos el principio

de conservación de la energia. La energía que posee un fuido en movimiento está integrada
por la energia interna y la energia debido a la presión, a la velocidad y asu posición en el
espacio. En la dirección del flujo, el principio de la energía se traduce en la siguiente ecuación:

Energía en + Energía – Energía – Energía = Energia en la

Sección 1 añadida perdida entrada sección 2

Esta ecuación en los flujos permanentes, de fluidos incompresibles, con variaciones en su

energia interna despreciable, se reduce a:

(V12/2g + Z1 + P1/Ƴ) + HA – HL – HE = (V22/2g + Z2 + P2/Ƴ) (4)

La ecuación anterior se conoce con el nombre de Teorema de Bernoulli. Las unidades de cada
término son Kg.m/Kg de fluido o bien metros de fluidos. Prácticamente, todos los problemas
que tratarían flujos de líquidos, se resuelven básicamente con esta ecuación.

Reglas para la aplicación del teorema de Bernoulli

La aplicación del teorema de Bernoulli debe hecerse en forma racional y sistematica. El

procedimiento sugerido es el sigiente:
1). – Dibujar un esquema del sistema, seleccionando y marcando cada una de las secciones
rectas bajo consideración.

2). – Aplicando la ecuación de Bernoulli en la dirección del flujo, selecciona el plano de

referencia para cada una de las ecuaciones escritas. Se escoge para esto el punto de menor
elevación para que no exista negativos, reduciendo así enl numero de errores.

3). – Calcular la energía agua arriba en la sección 1, la energia se mide en Kg.m/Kg que se
reduce en definitiva a metros de fluido. En los líquidos la altura de presión puede expresarse
en unidades manométricas o absoluta, manteniendo las mismas unidades para la altura de
presión. Para los líquidos resulta más sencillo utilizar unidades manométricas, por lo que se
usarán. Deben utilizarse alturas de presión absoluta cuando no es constante el peso especifico.
Como en la ecuación de continuidad V es la velocidad media en la sección, si apreciable
pérdida de presión.

4). – Restar en metros de fluido, cualquier energía perdida durante el fluido.

5). – Restar en metros de fluidos, cualquier energía extraida mediante dispositivos mecánicos
tal como turbinas.

6). – Añadir en matros de fluidos, toda energía adicionada al flujo mediante cualquier
dispositivo mecánico tal como bombas

7). – Igualar la anterior suma algebraica a la suma de las altura de presión, de velocidad y de
topografía o elevación a la siguiente sección.

8). – Si las dos alturas de velocidad son desconocidos, relacionarlas mediante la ecuación de
continuidad

9). – Cuando el fluido en un punto de referencia está expuesto a la presión atmosférica, la

presión en ese punto es cero, y el término de carga debido a la presión puede ser cancelado de
la ecuación de Benoulli.

10). – La carga debido a la velocidad en la superficie de un tanque o reservorios considerado

cero, y ese término puede se cancelado en la ecuación de Bernoulli.

11). – Cuando dos puntos de referncia para la ecuación de Bernoulli, están dentro de una
tubería que tiene el mismo diámetro, la carga debido a la velocidad en ambos lados de la
ecuación son iguales, y pueden ser cancelados.

12). – Cuando dos puntos de referencia para la ecuación de Bernoulli, están a la misma altura,
los términos de carga debido a altura son iguales y pueden ser cancelados de la ecuación.

B. – EJERCICIOS MODELOS PARA LA PARTE PRÁCTICA DE LA PRUEBA.

EJERCICIO 1:

Detrmine si el flujo es laminar o turbulento, si circula agua a 70 ºC en un tubo de cobre de 1

pulg tipo K a razón de 285 lts/min.

Datos: Temperatura del agua (T ) = 70 ºC

Diámetro (d )= 1 pulgada

Carga (Q)= 285 lts/min = 0,00475 m 3/s

Solución:

Para la determinación del número de Reynolds (Re) y conocer el tipo de fluido en la tubería,
usaremos la fómula.

Re = V. d.ρ/μ = V.d/ⱴ

Para resolverla hay ciertos datos desconocidos y seguiremos los pasos para conocerlos:

Paso 1: Cálculo del área de la tubería

A = (1/4). π.d2 = (¼). π.(0,02527 m)2 = 5,017 x 10 -4 m2 A = 5,017 x 10 -4 m2

Paso 2: Cálculo de la velocidad media del fluido en la tubería.

V = Q/A = 0,00475 m3/s/5,017 x 10 -4 m2 = 9,47 m/s V = 9,47 m/s

PASO 3: Cálculo del número de Reynolds (Re), para lo cual requerimos la viscosidad
cinemática, la cual según la tabla 2 anexa, de densidad relativa y viscosidad cinemática de
algunos líquidos es de 0,411 x10 -6 m2/s (para encontrar el valor se requiere interpolar entre 2
valores estremos).

Re = (9,47 m/s). (0,02527 m)/ 0,411 x10 -6 m2/s = 5,85 x 105 = 585000

Debido a que el valor resultante para Re es mayor de 4000 se intuye que el fluido es
turbulento.

EJERCICIO 2:

En la tubería de la figura 1, aga a 10 ºC, fluyendo de la sección 1 a la sección 2. La tubería de la

sección 1 tiene 25 mm de diámetro interior, se obtuvo una medición de presión de 345 KPa y
se midio la velocidad del flujo, obteniendose un valor de 3 m/s. La sección 2 tiene un diámetro
interior de 50 mm, está a 2 metros más alta que la sección 1. Asumiendo que no hay pérdida
de energía en el sistema. Calcule la presión en la sección 2.

D 2 = 50 mm

2 V2

Flujo

P2

2m

D1 = 25 mm

V1 = 3 m/s

P1 = 345 KPa

FIGURA 1.

Planteando la ecuación de Bernoulli entre las 2 secciones:

V12/2g + Z1 + P1/Ƴ = V22/2g + Z2 + P2/Ƴ despejando P2 resulta P2 = P1 + Ƴ[V12 - V22/2g – Z2] (3)

Dejando planteada la expresión para calcular P 2 Y aplicando la ecuación de continuidad para

calcular la velocidad V2 en la sección 2:

A1 . V 1 = A 2 . V 2 V2 = A1 . V1/A2 Luego determinamos la áreas A 1 Y A2, ASÍ:

A1 = π D12/4 = π (25 mm)2/4 = 491 mm2 A2 = π D22/4 = π (50 mm)2/4 = 1963 mm2

Luego la velocidad en la sección 2 sería: V 2 = (491 mm2) (3 m/s)/1963 mm2 = 0,75 m/s

Ahora aplicando los resultados en la ecuación 3, resulta para la presión en la sección 2:

P2 = P1 + Ƴ[V12 - V22/2g – Z2] = 345 KPa + 9,81 KN/m3 [(3 m/s)2 – (0,75 m/s)2/2 x 9,81 m/s2 – 2 m]

P2 = 329,60KPa

NOTA: Los términos que conforman la fórmula de Bernoulli representan las siguientes
energias del flujo de fluido.

Z1 = carga de elevación o energia potencial

V12/2g = carga de velocidad o energia cinética

P1/Ƴ = carga de presión o energia de presión

Ejercicio 3:

Diámetro

interno

200

mm B

Fluir 0,46 m “y” es una distancia

300 desconocida

mm A

Diámetro y

interno

1,18 m

FIGURA 2
En la figura se muestra un metro tipo ventura o venturi que transporta agua a 6 ºC, la
gravedad especifica en el manometro es de 1,25. Calcule la velocidad en la sección A y el flujo
volumetrico de agua.

No se conoce la velocidad del fluido en ningún punto, y se pide hallar el valor de la velocidad
en el punto A.

Conocemos la diferencia en altura entre los puntos A y B y los diámetros interiores de las
secciones A y B.

El manometro permite determinar las diferencias de presión entre los puntos A y B.

Luego aplicando la ecuación de Bernoulli entre los puntos A y B, tenemos:

V A2/2g + ZA + PA/Ƴ = VB2/2g + ZB + PB/Ƴ

Para una mejor solución del problema reagrupamos la fórmula en términos de carga de
presión, carga de altitud y carga de velocidad, como sigue:

P A - PB /Ƴ + (ZA - ZB) = VB2 - VA2/2g (4)

El término (ZA - ZB) = - 0,46 m es negativo prorque el punto B está más alto que el punto A.

El líquido manométrico tiene una gravedad especifica de Sg = 1,25, con lo cual podemos
determinar el peso especifico de la sustancia manométrica (Ƴg), así:

Sg = Ƴg/Ƴw Ƴg = Sg . Ƴw Ƴg = 1,25 x 9,81 KN/m3 = 12,26 KN/m3

Ƴg = 12,26 KN/m3

Donde Ƴw es el peso especifico del agua a 20 ºC

Ahora necesitamos conocer la diferencia de presiones manometricas entre 2 puntos , en

nuestros caso entre A y B, que se expresa de la siguiente manera: ∆P = ƳLIQUIDO x h, siendo h la
altura entre esos 2 puntos.

En la figura se encuentra una altura “y” entre el punto A y el nivel del líquido manométrico en
la rama derecha del manómetro que es desconocido.

Luego construyendo la ecuación manométrica que representa la diferencia de presiones entre

los puntos A y B del esquema de la figura 2 , resulta la siguiente ecuación:

PA - PB = Ƴa . (0,46 – 1,18) + Ƴg . (1,18) = Ƴw . (- 0,72 m) + Ƴg . (1,18) (5)

Ƴa = peso especifico del agua 60 ºC = 9,65 KN/m 3

Dividiendo toda la ecuación (5) por Ƴa, para lograr una similitud con la ecuación (4),
obtenemos el valor de

PA - PB/Ƴa = - 0,72 m + Ƴg . (1,18)/Ƴa = - 0,72 m + 12,26 KN/m 3 . (1,18)/ 9,65 KN/m3

PA - PB/Ƴa = 0,78 m

Volviendo a la ecuación (4) tenemos que el lado izquierdo de la ecuación ya está

resuelto

0,78 m – 0,46 m = V B2 - VA2/2g (6)

 En el lado derecho de la ecuación tenemos las velocidades de flujo en los puntos A y B
y son desconocidas, pero podemos relacionarlas mediante la ecuación de continuidad.

Q = AA . VA = AB . VB Poniendo VB en función de VA, se puede plantear

AA/ AB . VA = VB y las áreas de A Y B se pueden calcular de la siguiente manera

AA = π . (dA) /4 = π . (0,2 mm)2/4 AB = π . (dB)/4 = π . (0,3 mm)2/4

AA = 7,069 x 10-2 m2 AB = 3,142 x 10-2 m2

Por lo tanto VB = AA/ AB . VA = (7,069 x 10-2 m2/3,142 x 10-2 m2) . VA

VB = 2,25 VA por lo tanto VB2 = 5,06 VA2

Entonces el término VB2 - VA2 = 5,06 VA2 - VA2 = 4,06 VA2

Luego sustituyendo en la ecuación (6), obtenemos la velocidad en el punto A.

0,78 m – 0,46 m = V B2 - VA2/2g = 4,06 VA2/2g g = 9,81 m/s 2

VA = √2g(0,32)/4,06 = 1,24 m/s “ √” es la raiz cuadrada

Finalmente el flujo volumetrico Q se puede hallar con el siguiente planteamiento:

Q = AA . VA = 7,069 x 10-2 m2 . (1,24 m/s) = 8,77 x 10-2 m3/s

Q = 8,77 x 10-2 m3/s

Definición:

Venturimetro: es un dispositivo inicialmente diseñado para medir la velocidad de un fluido

aprovechando el efecto venturi. Efectivamente conociendo la velocidad antes del
estrechamiento y midiendo la diferencia de presiones, se halla fácilmente la velocidad en el
punto del problema.

¿Cuál es el efecto Venturi?

El efecto Venturi (también conocido tubo de Venturi) consiste en que un fluido en movimiento
dentro de un conducto cerrado disminuye su presión al aumentar la velocidad después de
pasar por una zona de sección menor. ... El efecto Venturi se explica por el Principio de
Bernoulli y el principio de continuidad de masa.

EJERCICIO 4:

Una tubería de 4 pulgadas de diámetro conduce 0,20 pie 3/s de glicerina (Sg = 1,26) a 100 ºF.
Determinar si el flujo es laminar o turbulento.

Datos:
D = 4 pulg = 0,332 pie densidad gravimetrica (Sg) = 1,26 Temperatura (T) = 100 ºF

Caudal o flujo volumétrico (Q) = 0,20 pie 3/s T = 100 ºF = (100 °F − 32) × 5/9 = 37,778 °C

Solución:

Primeramente calculamos el área (A) que abarca el diámetro de la tubería.

A = π . (D) 2/4 = π . (0,332 pie)2/4 = 0,087 pie2

A = 0,087 pie2

Como segundo paso calculamos la velocidad del fluido, aplicando la ecuación de continuidad.

Q=A.V V = Q/A = 0,20 pie 3/s/0,087 pie2 = 2,30 pie/s

V = 2,30 m/s

Tomando en cuenta la temperatura de 100 ºF de líquidos comunes, podemos obtener de las

tablas anexas, los valores de la densidad, gravedad especifica y la viscosidad dinámica de la
glicerina, con respecto a dicha temperatura.

Densidad = 2,44 slugs/pie3 viscosidad dinámica a 100 ºF = 7,5 x 10 -3 lb.s/pie2

Como tercer paso determinamos en número de reynolds (NR), para saber si el flujo en laminar
o turbulento. Aplicando la siguiente fórmula.

NR = V.D/ⱴ Donde: V = velocidad de fluido en la tubería

D = diámetro de la tubería ρ = densidad del fluido

ⱴ = vicosidad cinemática μ = viscosidad dinámica

ⱴ = μ/ρ NR = V.D/ⱴ = V.D.ρ/μ =

NR = [0,332 pie x 2,44 slugs/pie 3 x 2,30 pie/s]/ 7,5 x 10-3 lb.s/pie2

NR = 248,54

Lo que nos premite concluir que el flujo es laminar

Definición:

Glicerina: es un alcohol liquido a 25ºC y también aparece como un producto intermedio de la

fermentación alcohólica, es dulce. Se usa para elaborar diversos productos cosmeticos por sus
propiedades para la piel, como en el jabón y otros productos. Se utiliza también para hacer
remedios caseros.

EJERCICIO 5:

Calcule el máximo flujo volumétrico de combustóleo a 4 ºC, en la que el flujo permanecerá

como laminar en tubería de 100 mm. Para el combustible utilice Sg = 0,895 y viscosidad
dinámica igual a 4,0 x 10 -2 Pa.s.

Datos:

T = 4 ºC NR = 2000 (laminar) diámetro (D) = 100 mm = 0,1 m

Viscosidad dinámica (μ) = 4,0 x 10 -2 Pa.s Densidad combustoleo (ρ) = 895 kg/m 3
Solución:

Paso 1: cálculo de área de la tubería (A)

A = π . (D)2/4 = π . (0,1 m)2/4 = 7,854 x 10 -3 m2

Paso 2: determinar la velocidad del fluido (V)

NR = V.D/ⱴ ⱴ = μ/ρ NR = V.D/ⱴ = V.D.ρ/μ despejando la velocidad

V = NR.μ/ D.ρ = 4,0 x 10 -2 Pa.s x 2000/0,1 m x 895 kg/m3

V = 0,893 m/s

Paso 3: cálculo del máximo flujo volumetrico del combutóleo (Q)

Q = A.V = 7,854 x 10 -3 m2 x 0,893 m/s = 7,0136 x 10 -3 m3/s

Q = 7,0136 x 10 -3 m3/s

Definición:

Combustóleo: es el residuo que queda despues de refinar petróleo crudo,. Se prepara con
otros materiales residuales que se mezclan entre si y contienen un alto porcentaje de azufre.

El combustóleo es utilizado como combustible industrial para generación de electricidad en

locomotoras y barcos; en las refinerías se utiliza en los calentadores a fuego directo y se debe
mantener en tanques con altas temperaturas. También conocido como fuel oil Nº 6

EJERCICIO 6:

En un depósito grande fluye agua a razón de 1,20 pie 3/s , por un sistema de tuberías, como se
muestra en la figura 3. Calcule la cantidad total de energia que se pierde en el sistema debido a
la válvula, codos, entrada de tubería y fricción del fluido.

Z 1 = 12 pie

Nivel de referencia

Z 2 = 13 pie diámetro

de 3 pulg

FIGURA 3.
Datos:

Q = 1,20 pie3/s

D = 3 pulg

A = 0,049 pie2

P1, P2 = 0 (regla 9 Cuando el fluido en un punto de referencia está expuesto a la presión

atmosférica, el caso de los puntos 1 y 2 )

HA, HL = 0 (reglas 5 y 6 no hay turbinas ni bombas en el sistema)

V1 = 0 (regla 10 la velocidad en la superficie del liquido de un tanque, el caso del punto 1)

Z1 – Z2 = 12 pie – ( - 13 pie) = 25 pie (Z 2 está por debajo del nivel que se tomó como referencia)

Solución:

Paso 1: Se plantea la ecuació de Bernoulli eliminando los elemento considerados como nulos
tomando en cuenta las reglas establecidas en el teorema.

0 0 0 0 0

(V12/2g + Z1 + P1/Ƴ) + HA – HL – HE = (V22/2g + Z2 + P2/Ƴ) Z1 – HL = Z2 + V22/2g

H L = (Z1 - Z2) - V22/2g (1)

Paso 2: en la ecuación resultante (1) sobre la pérdida de energia hay que determinar la
velocidad del fluido, la cual va a depende del área de la tubería en la sección 2, al aplicar la
ecuación de continuidad, que a su vez depende del diámetro de la tubería.

Area de la tubería (A2) = π,(D)2/4 =π.(3 pulg)2 = 7 pulg2 x [1 pie2/144 pulg2] = 0,0491 pie2

A2 = 0,0491 pie2

[1 pie = 0,3048 m = 12 pulgadas] (12 pulg)2 = 144 pulg2

Paso 3: determinación de la velocidad en la sección o punto 2 (V 2).

Q = A 1 . V1 = A2 . V2 V2 = Q/ A2

V2 = (1,20 pie3/s) x (1/0,0491 pie2) = 24,4 pie/s

V2 = 24,4 pie/s

Luego tenemos que V22/2g = (24,4 pie/s) x (s2/2 x 32,2 pie) = 9,25 pies

V22/2g = 9,25 pies

Paso 4: determinación de la pérdida de carga (H L).

HL = (Z1 - Z2) - V22/2g = 25 Pies – 9,25 pies = 15,75 pies

HL = 15,75 pies
EJERCICIO 7:

Determine la velocidad critica para (a) un fuel oil medio que fluye a 15ºC a través de una
tuberia de 15 cm de diámetro y (b) el agua a 15 ºC que circula por una tubería del mismo
diámetro.

Solución:

(a) para que el flujo sea laminar el máximo número de Reynolds es de 2000. De la tabla 2
anexa, sobre la densidad relativa y la viscosidad cinemática de algunos líquidos, tenemos que:

La viscosidad cinemática para un fuel oil medio que fluye a 15ºC, es de 4,42 x 10 -6 m2/s

Luego aplicado la ecuación del número de Reynolds, resulta.

Re = D.Vc/ⱴ Vc = Re.ⱴ/D sustituyendo obtenemos la velocidad critica, así:

Vc = 2000 x 4,42 x 10 -6 m2/s/0,15 m = 0,059 m/s

Vc = 0,059 m/s

b) nuevamente usando la tabla 2 para el agua que fluye a 15 ºC, la viscosidad cinemática sería
de 1,13 x 10 -6 m2/s, para lo cual la velocidad critica seria:

Vc = 2000 x 1,13 x 10 -6 m2/s/0,15 m = 0,015 m/s

Vc = 0,015 m/s

EJERCICIO 8:

Para un flujo en régimen laminar ¿qué diámetro será necesario para transportar 350
lts/ min de un fuel oil medio a 5 ºc?

Datos:
Caudal o costo (Q) = 350 lts/ min = 350 lts.(1 m 3/1000lts)/60 seg = 0,00583 m3/s
Viscosida cinemática a 5 ºC (ⱴ)= 7,00 x 10 -6 m2/s
Número de Reynolds (Re) = 2000
incognita: d =¿?
Solución:

Paso 1: determinamos la velocidad media del fluido en función del diámetro de la tubería,
aplicando la ecuación de continuidad.

V = Q/A = (5,83 x 10 -3 m3/s)/(π.d2/4) = (4 x 5,83 x 10 -3 m3/s)/π. d2

V = 23,33 x 10 -3 m3/s/ π. d2 = 7,426 x 10 -3 m3/s/d2

V = 7,426 x 10 -3 m3/s/d2
Paso 2: determinación del diámetro (d) de la tubería aplicando la fórmula del número de
Reynolds.
Re = V.d/ⱴ

2000 = (7,426 x 10 -3 m3/s/d2).d/7,00 x 10 -6 m2/s = 1060,86/d

 2000 = 1060,86/d d = 1060,86 m/2000 = 0,5304 m

d = 53,04 cm

m3

s (d) / m 2 = m.(1/m2) = d = m

m2 s

EJERCICIO 9:

Un caudal de 44 lts/s de un aceite de viscosidad absoluta 0,0103 Kg.s/m 2 y densidad relativa de

0,850, está circulando por una tubería de 30 cm de diámetro y 3000 metros de longitud. ¿Cuál
es la pérdida de carga en la tubería?

Datos:

Q = 44 lts/s μ = 0,0103 Kg.s/m2 Sg = 0,850 d = 30 cm = 03 m L = 3000 m

incognita: HL = ¿?

Solución:

Para la determinación de la pérdida de carga (H L) en la tubería, usaremos la fórmula

HL = f.(L/d).(V2/2g)

Para resolverla seguiremos los siguientes pasos:

Paso 1: determinación de la velocidad media del fluido.

V = Q/A = 44 x 10 -3m3/s/[π. (0,3 m)2]/4 = 0,62 m/s

V = 0,62 m/s

Paso 2: determinación del número de Reynolds (Re)

Re = V.d/ⱴ = V. d.ρ/μ.g donde ⱴ = ρ/μ y ρ = Sg. Ρ AGUA

ρ = 0,850 x 1000 Kg/m3 = 850 Kg/m3

Re = V. d.ρ/μ.g = 0,62 m/s.(0,3m). 850 Kg/m3/(0,0103 Kg.s/m2.9,81 m/s2)

Re = 158,10 Kg/s.m/0,101043 Kg/s.m = 1565,0

Re = 1565,0

Paso 3: determinación del coeficiente de fricción (f)

f = 64/Re 64/1565,0 = 0,0409 y finalmentel el

Paso 4: determinación de la pérdida de energiadel fluido (H L)

HL = f.(L/d).(V2/2g) = 0,0409.(3000 m/0,3 m).[( 0,62 m/s)2/2 x 9,81 m/s2]

H L = (409).(0,01959 m) = 8,01 m
 HL = 8,01 m

INFORMACIÓN:

El resumen teórico presentado, no contiene toda la informacón que contienen los puntos de
la unidad 3, por lo tanto se le recomienda al estudiante que los complemente, realizando las
investigaciones correspondientes, de los puntos que no se tratan en el material de apoya y que
contienen la unidad, ya que los mismo formarian parte de la prueba a evaluar.

Por otro lado se les informa que la prueba 5 sería teórico práctica, con un porcentaje de 15%, a
presentar el día martes (19)/01/21 a las 6:00

Además se les recuerda que el semestre está en su etapa final y no deben perder evaluaciones
que no se podrán recuperar. Por otro lado no deben dejar de presentar la evaluaciones
prácticas, por que les puede perjudicar considerablemente en el promedio de la notas
definitivas, recuerden que prácticamente representan el 50%.

Les recuerdo nuevamente que los estudiantes deben responder las evaluaciones en el tiempo
establecido, en caso contrario será tomado en cuenta a la hora de calificarlos, ya que el tiempo
que no queda en el semestre es corto.
