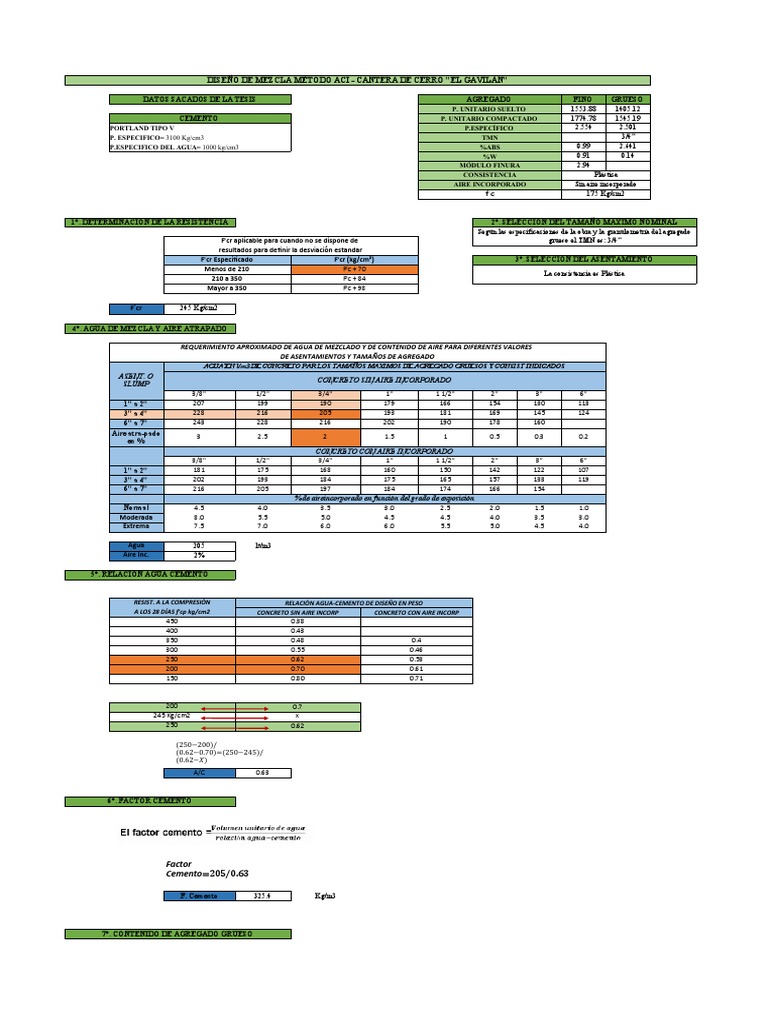

DISEÑO DE MEZCLA MÉTODO ACI - CANTERA DE CERRO "EL GAVILÁN"

DATOS SACADOS DE LA TESIS AGREGADO FINO GRUESO

P. UNITARIO SUELTO 1553.88 1405.12
CEMENTO P. UNITARIO COMPACTADO 1774.78 1545.19
PORTLAND TIPO V P.ESPECÍFICO 2.554 2.501
P. ESPECIFICO= 3100 Kg/cm3 TMN 3/4"
P.ESPECIFICO DEL AGUA= 1000 kg/cm3 %ABS 0.99 2.641
%W 0.91 0.14
MÓDULO FINURA 2.94
CONSISTENCIA Plástica
AIRE INCORPORADO Sin aire incorporado
f´c 175 Kg/cm2

1°. DETERMINACIÓN DE LA RESISTENCIA 2°. SELECCIÓN DEL TAMAÑO MÁXIMO NOMINAL

Según las especificaciones de la obra y la granulometría del agregado
F'cr aplicable para cuando no se dispone de grueso el TMN es: 3/4"
resultados para definir la desviación estandar
F'cr Especificado F'cr (kg/cm²) 3°. SELECCIÓN DEL ASENTAMIENTO
Menos de 210 F'c + 70
La consistencia es Plástica
210 a 350 F'c + 84
Mayor a 350 F'c + 98

F´cr 245 Kg/cm2

4°. AGUA DE MEZCLA Y AIRE ATRAPADO

REQUERIMIENTO APROXIMADO DE AGUA DE MEZCLADO Y DE CONTENIDO DE AIRE PARA DIFERENTES VALORES

DE ASENTAMIENTOS Y TAMAÑOS DE AGREGADO
AGUA EN l/m3 DE CONCRETO PAR LOS TAMAÑOS MAXIMOS DE AGREGADO GRUESOS Y CONSIST INDICADOS
ASENT. O
CONCRETO SIN AIRE INCORPORADO
SLUMP
3/8" 1/2" 3/4" 1" 1 1/2" 2" 3" 6"
1" a 2" 207 199 190 179 166 154 130 113
3" a 4" 228 216 205 193 181 169 145 124
6" a 7" 243 228 216 202 190 178 160
Aire atra-pado 3 2.5 2 1.5 1 0.5 0.3 0.2
en %
CONCRETO CON AIRE INCORPORADO
3/8" 1/2" 3/4" 1" 1 1/2" 2" 3" 6"
1" a 2" 181 175 168 160 150 142 122 107
3" a 4" 202 193 184 175 165 157 133 119
6" a 7" 216 205 197 184 174 166 154
% de aireincorporado en función del grado de exposición
Normal 4.5 4.0 3.5 3.0 2.5 2.0 1.5 1.0
Moderada 8.0 5.5 5.0 4.5 4.5 4.0 3.5 3.0
Extrema 7.5 7.0 6.0 6.0 5.5 5.0 4.5 4.0

Agua 205 lt/m3

Aire Inc. 2%

5°. RELACIÓN AGUA CEMENTO

RESIST. A LA COMPRESIÒN RELACIÓN AGUA-CEMENTO DE DISEÑO EN PESO

A LOS 28 DÍAS f'cp kg/cm2 CONCRETO SIN AIRE INCORP CONCRETO CON AIRE INCORP
450 0.38
400 0.43
350 0.48 0.4
300 0.55 0.46
250 0.62 0.53
200 0.70 0.61
150 0.80 0.71

200 0.7
245 Kg/cm2 x
250 0.62

(250−200)/
(0.62−0.70)=(250−245)/
(0.62−𝑋)
A/C 0.63

6°. FACTOR CEMENTO

Factor
Cemento=205/0.63

F. Cemento 325.4 Kg/m3

7°. CONTENIDO DE AGREGADO GRUESO

 VOLUMEN DE AGRAGADO GRUESO POR UNIDAD DE VOLUMEN
DE CONCRETO
TAMAÑO Volumen de agregado grueso seco y compactado por unidad de volumen de
MAXIMO DEL concreto para diferentes módulos de fineza de agregado fino
AGREGADO
GRUESO
MODULO DE FINEZA DEL AGREGADO FINO
2.40 2.60 2.80 3.00
3/8" 0.50 0.48 0.46 0.44
1/2" 0.59 0.57 0.55 0.53
3/4" 0.66 0.64 0.62 0.60
1" 0.71 0.69 0.67 0.65
1 1/2" 0.76 0.74 0.72 0.70
2" 0.78 0.76 0.74 0.72
3" 0.81 0.79 0.77 0.75
6" 0.87 0.85 0.83 0.81

2.80 0.62
2.94 x
3.00 0.60

0.20 0.06
-0.02 0.60-x

VOL. A.G 0.606

VALOR DE TABLA 0.61

Peso Agregado Grueso Seco=0.61∗1545.19

P. A.G. SECO 942.57 𝐾𝑔/𝑚^3

8°. CÁLCULOS DE VOLÚMENES ABSOLUTOS

CEMENTO 0.105 𝑚^3

AGUA 0.205 𝑚^3

AGREGADO GRUESO 0.377 𝑚^3

AIRE 0.02 𝑚^3

SUMA TOTAL DE VOLUMENES 0.707 𝑚^3

9°. CONTENIDO DE AGREGADO FINO

VOL. ABSOLUTO A.F. 0.293 𝑚^3

PESO A.F. SECO 748.322 𝐾𝑔/𝑚^3

10°. VALORES DEL DISEÑO DE MEZCLA

CEMENTO 325.4 𝐾𝑔/𝑚^3

AGUA DE DISEÑO 205 l/𝑚^3
AGREGADO FINO SECO 748.322 𝐾𝑔/𝑚^3

AGREGADO GRUESO SECO 942.57 𝐾𝑔/𝑚^3

 11°. CORRECCIÓN POR HUMEDAD DEL AGREGADO

AGREGADO FINO

CONTENIDO DE HUMEDAD 0.91

Calculamos el 0.91 % del valor de 6.81 𝐾𝑔/𝑚^3

diseño de agregado fino

Peso Húmedo A.F. 755.132 𝐾𝑔/𝑚^3

AGREGADO GRUESO

CONTENIDO DE HUMEDAD 0.14

Calculamos el 0.91 % del valor de 1.32 𝐾𝑔/𝑚^3

diseño de agregado fino

Peso Húmedo A.F. 943.89 𝐾𝑔/𝑚^3

HUMEDAD SUPERFICIAL DE LOS AGREGADOS

Humedad superficial del agregado -0.08

fino

Humedad superficial del agregado -2.50

fino

APORTE DE HUMEDAD DE LOS AGREGADOS

Aporte de humedad del agregado fino -0.6 l/𝑚^3

Aporte de humedad del agregado fino -23.6 l/𝑚^3

Total -24.2

AGUA EFECTIVA 229.2

PESOS DE LOS MATERIALES CORREGIDOS POR HUMEDAD

CEMENTO 325.4 𝐾𝑔/𝑚^3

AGUA EFECTIVA 229.2 l/𝑚^3
AGREGADO FINO HÚMEDO 755.132 𝐾𝑔/𝑚^3
AGREGADO GRUESO HÚMEDO 943.89 𝐾𝑔/𝑚^3

12°. PROPORCIÓN POR PESO

𝑪𝑒𝑚𝑒𝑛𝑡𝑜/𝐶𝑒𝑚𝑒𝑛𝑡𝑜:(𝐴.𝐹 𝑠𝑒𝑐𝑜)/𝐶𝑒𝑚𝑒𝑛𝑡𝑜:(𝐴.𝐺 𝑆𝑒𝑐𝑜)/(𝐶𝑒𝑚𝑒𝑛𝑡𝑜 ):𝐴𝑔𝑢𝑎/𝑠𝑎𝑐𝑜

SECO

325.4/325.4:748.322/325.4:942.57/(325.4 ):205/7.66

1:2.3:2.9:26.8 𝑙/𝑠𝑎𝑐𝑜

HÚMEDO

325.4/325.4:755.132/325.4:943.89/(325.4 ):229.2/7.66

1:2.32:2.9:29.9 𝑙/𝑠𝑎𝑐𝑜

12°. PESO POR TANDA DE UN SACO

CEMENTO 2.5kg
AGUA EFECTIVA 1.31 l/m3
AGREGADO FINO HÚMEDO 4.79 kg/m3
AGREGADO GRUESO HÚMEDO 6.03 kg/m3
