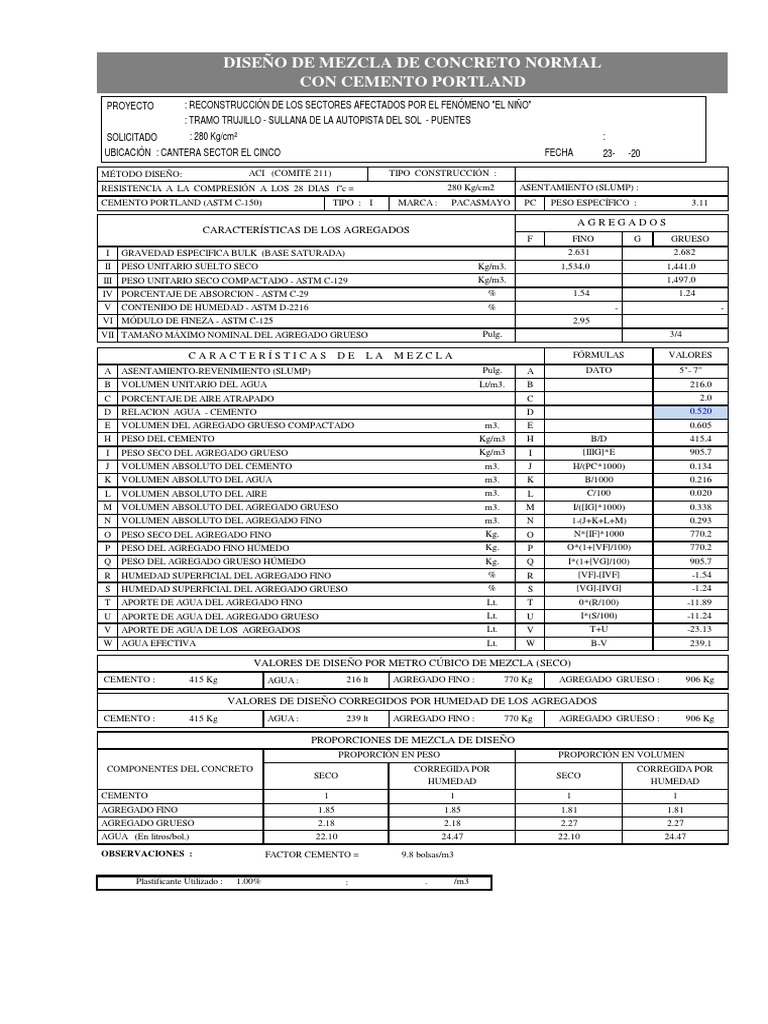

DISEÑO DE MEZCLA DE CONCRETO NORMAL

CON CEMENTO PORTLAND

PROYECTO : RECONSTRUCCIÓN DE LOS SECTORES AFECTADOS POR EL FENÓMENO "EL NIÑO"
: TRAMO TRUJILLO - SULLANA DE LA AUTOPISTA DEL SOL - PUENTES REQUE
SOLICITADO : 280 Kg/cm² RESPO. : J.E.C
UBICACIÓN : CANTERA SECTOR EL CINCO FECHA 23-Oct-20
MÉTODO DISEÑO: ACI (COMITÉ 211) TIPO CONSTRUCCIÓN :
RESISTENCIA A LA COMPRESIÓN A LOS 28 DIAS f''c = 280 Kg/cm2 ASENTAMIENTO (SLUMP) : 6-9"
CEMENTO PORTLAND (ASTM C-150) TIPO : I MARCA : PACASMAYO PC PESO ESPECÍFICO : 3.11

AGREGADOS
CARACTERÍSTICAS DE LOS AGREGADOS
F FINO G GRUESO
I GRAVEDAD ESPECIFICA BULK (BASE SATURADA) 2.631 2.682
II PESO UNITARIO SUELTO SECO Kg/m3. 1,534.0 1,441.0
III PESO UNITARIO SECO COMPACTADO - ASTM C-129 Kg/m3. 1,497.0
IV PORCENTAJE DE ABSORCION - ASTM C-29 % 1.54 1.24
V CONTENIDO DE HUMEDAD - ASTM D-2216 % - -
VI MÓDULO DE FINEZA - ASTM C-125 2.95
VII TAMAÑO MÁXIMO NOMINAL DEL AGREGADO GRUESO Pulg. 3/4

CARACTERÍSTICAS DE LA MEZCLA FÓRMULAS VALORES

A ASENTAMIENTO-REVENIMIENTO (SLUMP) Pulg. A DATO 5"- 7"
B VOLUMEN UNITARIO DEL AGUA Lt/m3. B VER TABLA 1y2 216.0
C PORCENTAJE DE AIRE ATRAPADO C VER TABLA 3y4 2.0
D RELACION AGUA - CEMENTO D VER TABLA 5Y6 0.520
E VOLUMEN DEL AGREGADO GRUESO COMPACTADO m3. E VER TABLA 5 0.605
H PESO DEL CEMENTO Kg/m3 H B/D 415.4
I PESO SECO DEL AGREGADO GRUESO Kg/m3 I [IIIG]*E 905.7
J VOLUMEN ABSOLUTO DEL CEMENTO m3. J H/(PC*1000) 0.134
K VOLUMEN ABSOLUTO DEL AGUA m3. K B/1000 0.216
L VOLUMEN ABSOLUTO DEL AIRE m3. L C/100 0.020
M VOLUMEN ABSOLUTO DEL AGREGADO GRUESO m3. M I/([IG]*1000) 0.338
N VOLUMEN ABSOLUTO DEL AGREGADO FINO m3. N 1-(J+K+L+M) 0.293
O PESO SECO DEL AGREGADO FINO Kg. O N*[IF]*1000 770.2
P PESO DEL AGREGADO FINO HÚMEDO Kg. P O*(1+[VF]/100) 770.2
Q PESO DEL AGREGADO GRUESO HÚMEDO Kg. Q I*(1+[VG]/100) 905.7
R HUMEDAD SUPERFICIAL DEL AGREGADO FINO % R [VF]-[IVF] -1.54
S HUMEDAD SUPERFICIAL DEL AGREGADO GRUESO % S [VG]-[IVG] -1.24
T APORTE DE AGUA DEL AGREGADO FINO Lt. T 0*(R/100) -11.89
U APORTE DE AGUA DEL AGREGADO GRUESO Lt. U I*(S/100) -11.24
V APORTE DE AGUA DE LOS AGREGADOS Lt. V T+U -23.13
W AGUA EFECTIVA Lt. W B-V 239.1

VALORES DE DISEÑO POR METRO CÚBICO DE MEZCLA (SECO)

CEMENTO : 415 Kg AGUA : 216 lt AGREGADO FINO : 770 Kg AGREGADO GRUESO : 906 Kg

VALORES DE DISEÑO CORREGIDOS POR HUMEDAD DE LOS AGREGADOS

CEMENTO : 415 Kg AGUA : 239 lt AGREGADO FINO : 770 Kg AGREGADO GRUESO : 906 Kg

PROPORCIONES DE MEZCLA DE DISEÑO

PROPORCIÓN EN PESO PROPORCIÓN EN VOLUMEN
COMPONENTES DEL CONCRETO CORREGIDA POR CORREGIDA POR
SECO SECO
HUMEDAD HUMEDAD
CEMENTO 1 1 1 1
AGREGADO FINO 1.85 1.85 1.81 1.81
AGREGADO GRUESO 2.18 2.18 2.27 2.27
AGUA (En litros/bol.) 22.10 24.47 22.10 24.47
OBSERVACIONES : FACTOR CEMENTO = 9.8 bolsas/m3 Air Mix 4.2cc 0.01%
0.01% AIR MIX 200-EUCO = 0.041 lts/m3 WR 144cc 0.40%
Super Plastificante Utilizado : 1.00% PER SUPLAST 816 : 4.15 Kg/m3
1.648 lts/m3
