AUTOCAD CON ARQMANES

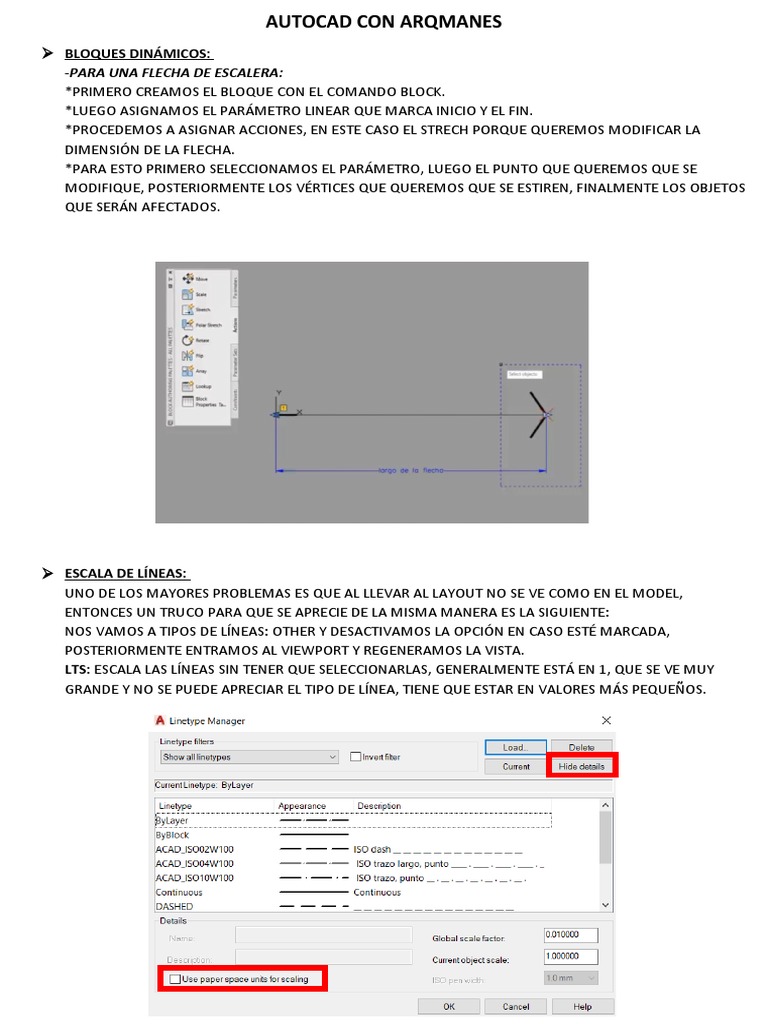

BLOQUES DINÁMICOS:
-PARA UNA FLECHA DE ESCALERA:
*PRIMERO CREAMOS EL BLOQUE CON EL COMANDO BLOCK.
*LUEGO ASIGNAMOS EL PARÁMETRO LINEAR QUE MARCA INICIO Y EL FIN.
*PROCEDEMOS A ASIGNAR ACCIONES, EN ESTE CASO EL STRECH PORQUE QUEREMOS MODIFICAR LA
DIMENSIÓN DE LA FLECHA.
*PARA ESTO PRIMERO SELECCIONAMOS EL PARÁMETRO, LUEGO EL PUNTO QUE QUEREMOS QUE SE
MODIFIQUE, POSTERIORMENTE LOS VÉRTICES QUE QUEREMOS QUE SE ESTIREN, FINALMENTE LOS OBJETOS
QUE SERÁN AFECTADOS.
ESCALA DE LÍNEAS:
UNO DE LOS MAYORES PROBLEMAS ES QUE AL LLEVAR AL LAYOUT NO SE VE COMO EN EL MODEL,
ENTONCES UN TRUCO PARA QUE SE APRECIE DE LA MISMA MANERA ES LA SIGUIENTE:
NOS VAMOS A TIPOS DE LÍNEAS: OTHER Y DESACTIVAMOS LA OPCIÓN EN CASO ESTÉ MARCADA,
POSTERIORMENTE ENTRAMOS AL VIEWPORT Y REGENERAMOS LA VISTA.
LTS: ESCALA LAS LÍNEAS SIN TENER QUE SELECCIONARLAS, GENERALMENTE ESTÁ EN 1, QUE SE VE MUY
GRANDE Y NO SE PUEDE APRECIAR EL TIPO DE LÍNEA, TIENE QUE ESTAR EN VALORES MÁS PEQUEÑOS.
INSERTAR IMAGEN Y ESCALARLA: COMANDO ATTACH, CUANDO INSERTAS UNA IMAGEN ES
RECOMENDABLE QUE ESTÉ EN TU PC, PORQUE DE LO CONTRARIO SI NO LO ENCUENTRA, AL ABRIR TU
ARCHIVO DE AUTOCAD, LA IMAGEN NO ESTARÁ.
OTRA FORMA ES COPIAR LA IMAGEN Y LUEGO IR A PASTE-PASTE SPECIAL, NO COLOCAR IMAGEN ENTITY,
PORQUE SOLO COLOCA LA IMAGEN TEMPORAL, LUEGO SE BORRA.
AHORA PARA ESCALAR LA IMAGEN, DEBEMOS TENER UNA MEDIDA CONOCIDA DE LA IMAGEN, Y LUEGO DE
ACOTAR EN EL AUTOCAD USAREMOS EL COMANDO ALING, O CON EL COMANDO SCALE CON REFERENCIA.
IMPRIMIR EN AUTOCAD:
UNA RECOMENDACIÓN ES ASIGNAR EL GROSOR DE LÍNEA, YA QUE EL AUTOCAD LE DA POR DEFECTO 0.25
DE ESPESOR, LO PODEMOS VER EN LINEWEIGHT SETTINGS.
PARA EL PLOTEO USA EL ESTILO [Link], DE ESTA MANERA SE IMPRIMIRÁ EN NEGRO.
SI QUEREMOS IMPRIMIR ALGÚN COLOR EN ESPECÍFICO, ASIGNAR A ESA CAPA TRUE COLOR, YA QUE EL
MONOCHROME SOLO HACE EFECTO EN LOS 255 COLORES DEL INDEX COLOR.
PARA ESCALAR LA IMPRESIÓN, PAGE SETUP MANAGER-MODIFY
UNA FORMA DE ENTRAR AL VIEWPORT ES DANDO DOBLE CLICK, UNA FORMA DE ESCALAR TAMBIÉN ES
PONER ZOOM 1000/50XP, CUANDO SE QUERÍA UNA ESCALA 1:50.
PERO LA FORMA MÁS SEGURA PARA ENTRAR EN EL VIEWPORT ES QUE ESTÉ LA OPCIÓN PAPER ACTIVADA,
EN LA PARTE INFERIOR DEL AUTOCAD.
AHORA LA FORMA MÁS SEGURA PARA ESCALAR ES EN LA PALETA DE PROPIEDADES, EN CUSTOM SCALE
COLOCAR LA ESCALA QUE SE DESEA DEL VIEWPORT, POR EJEMPLO, SI SE QUIERE EN ESCALE 1:50,
COLOCAMOS EN CUSTOM SCALE 1000/50, YA QUE EL AUTOCAD TOMA EL mm COMO LA UNIDAD DE
MEDIDA.
SI EN CASO NO QUEREMOS QUE SE PLOTEE EL VIEWPORT PODEMOS CREAR UN LAYER Y DESACTIVAR LA
OPCIÓN DE PLOTEO, DANDO CLICK EN LA IMPRESORA QUE SALE EN LAS PROPIEDADES DEL LAYER.
