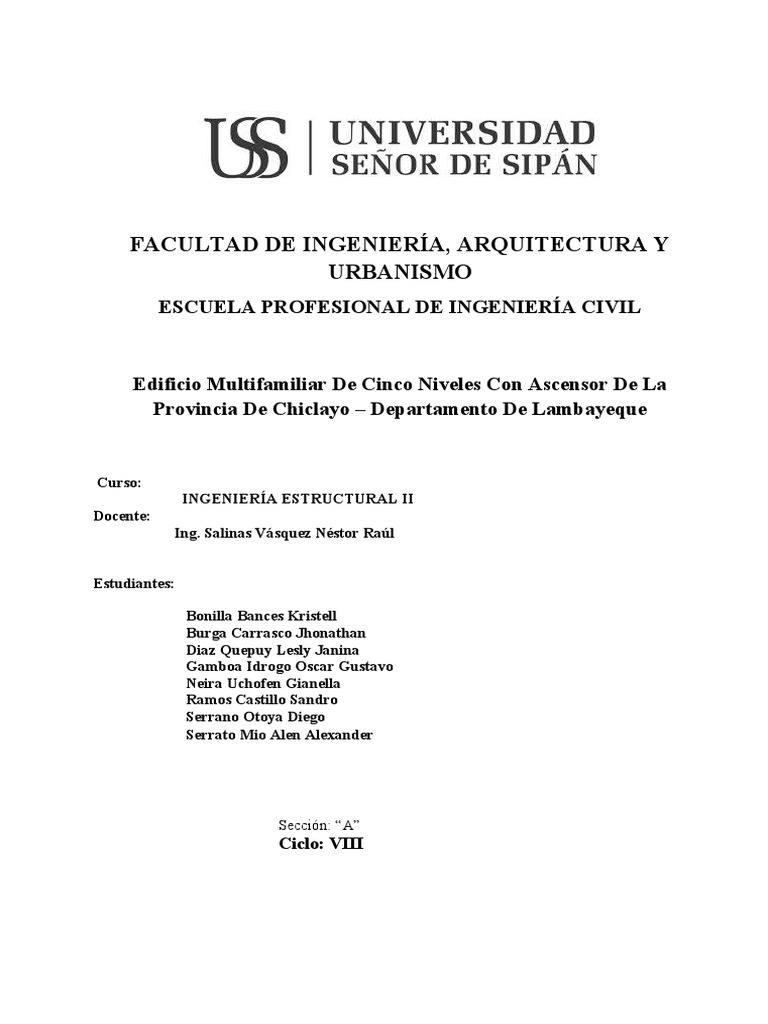

FACULTAD DE INGENIERÍA, ARQUITECTURA Y

URBANISMO
ESCUELA PROFESIONAL DE INGENIERÍA CIVIL

Edificio Multifamiliar De Cinco Niveles Con Ascensor De La

Provincia De Chiclayo – Departamento De Lambayeque

Curso:
INGENIERÍA ESTRUCTURAL II
Docente:
Ing. Salinas Vásquez Néstor Raúl

Estudiantes:

Bonilla Bances Kristell

Burga Carrasco Jhonathan
Diaz Quepuy Lesly Janina
Gamboa Idrogo Oscar Gustavo
Neira Uchofen Gianella
Ramos Castillo Sandro
Serrano Otoya Diego
Serrato Mio Alen Alexander

Sección: “A”
Ciclo: VIII
 ÍNDICE

I. INTRODUCCION.................................................................................................................3
II. OBJETIVOS.........................................................................................................................4
2.1. OBJETIVO GENERAL:.....................................................................4
2.2. OBJETIVOS ESPECIFICOS:...........................................................4
III. MEMORIA DESCRIPTIVA..............................................................................................5
IV. MEMORIA DE CALCULO...............................................................................................7
V. CALCULOS PARA EL DISEÑO DE ANALISIS ESTRUCTURAL.............................8
VI. CONCLUCIONES...........................................................................................................26
VII. RECOMENDACIONES..................................................................................................26
 I. INTRODUCCION

La arquitectura moderna en la actualidad, ha cambiado la manera de construir una edificación, ya

que la demanda actual requiere espacios más abiertos, con mayor funcionalidad. En el Perú las
edificaciones se encuentran limitadas por el constante crecimiento de la población, lo que ha
derivado a un desorden urbanístico, que con lleva a la necesidad de crear una estrategia de
contingencia para salvaguardar los espacios públicos y así mantener el orden.
La ingeniería civil ha sumado nuevos retos, ya que el enfoque moderno de la arquitectura,
conlleva a romper los conceptos tradicionales en el predimensionamiento de una estructura,
pues la demanda de cargas por la multifuncionalidad de los espacios, ha llevado a la ingeniería
civil a otro nivel. De tal manera que se pueda predimensionar, respetando la base de los criterios
de estructuración, cumpliendo con las normas, imaginando el comportamiento que tendrá la
superestructura, el análisis dinámico y el análisis estático, para que puedan cumplir con las
normas técnicas y así poder tener la seguridad de la estructura, de la mano de las nuevas
tecnologías, los programas SAP, SAFE, ETABS, que conllevan a ser una ayuda potencial y
simplificar los tiempos, modelando y poniendo a prueba la superestructura, con el objetivo de dar
seguridad.
Sabemos que el Perú es un país sísmico, de tal manera que como ingenieros debemos
promover el uso de disipadores sísmicos para hacer las estructuras más resistentes, preparadas
ante cualquier evento, con la finalidad de salvaguardar la vida de las personas que confían en
nosotros.
Tomando en cuenta lo antes mencionado, este trabajo tiene la finalidad de mostrar los criterios
que lleva el análisis y diseño estructural de concreto armado, considerando la construcción de un
edificio multifamiliar de 5 pisos, que cumpla con los requisitos técnicos y las normas técnicas en
uso.
II. OBJETIVOS

II.1. OBJETIVO GENERAL:

 Crear y evaluar el diseño estructural de un edificio de concreto armado empleando

los criterios de estructuración y las normas técnicas (NTP) que rigen en el Perú.

II.2. OBJETIVOS ESPECIFICOS:

 Desarrollar un modelo estructural cumpliendo con la normativa vigente.

 Conocer y estudiar el comportamiento de los elementos estructurales considerados
en el proyecto.
III. MEMORIA DESCRIPTIVA

III.1. Ubicación del Predio: EL edificio se ubica en Jirón los rosales, provincia de
Chiclayo – Lambayeque.
III.2. Zonificación y uso actual del predio: El predio se encuentra ubicado en zona
residencial de densidad media, dentro del casco histórico de la ciudad parte
interior de la manzana.
III.3. Área de la edificación y área del terreno: El área Total del Terreno es
de 400.00 m2
III.4. Descripción del predio.

III.4.1.Descripción general: Se trata de un predio con área de forma de escuadra.

III.4.2. Distribución de planta:

- Primer Piso: 2 Departamentos
Departamento A Departamento B
 Sala Comedor 1  Sala Comedor 1
 Dormitorios 2  Dormitorios 2
 Cuartos De Servicio 1  Cuartos De Servicio 1
 Dormitorios Principales 1  Dormitorios Principales 1
 Lavandería 1  Lavandería 1
 SS HH 3  SS HH 3
 Cocina 1  Cocina 1
 Garaje 1  Garaje 1
 Sala de estudio 1

III.4.2.1. Segundo Piso: 2 Departamentos

Departamento A Departamento B
 Sala Comedor 1  Sala Comedor 1
 Dormitorios 2  Dormitorios 2
 Cuartos De Servicio 1  Cuartos De Servicio 1
 Dormitorios Principales 1  Dormitorios Principales 1
 Lavandería 1  Lavandería 1
 SS HH 3  SS HH 3
 Cocina 1  Cocina 1
 Sala de estudio 1  Sala de estudio 1
 Terraza 1  Terraza 1
III.4.2.2. Tercer Piso:

Departamento A Departamento B
 Sala Comedor 1  Sala Comedor 1
 Dormitorios 2  Dormitorios 2
 Cuartos De Servicio 1  Cuartos De Servicio 1
 Dormitorios Principales 1  Dormitorios Principales 1
 Lavandería 1  Lavandería 1
 SS HH 3  SS HH 3
 Cocina 1  Cocina 1
 Sala de estudio 1  Sala de estudio 1
 Terraza 1  Terraza 1

III.4.2.3. Cuarto Piso:

Departamento A Departamento B
 Sala Comedor 1  Sala Comedor 1
 Dormitorios 2  Dormitorios 2
 Cuartos De Servicio 1  Cuartos De Servicio 1
 Dormitorios Principales 1  Dormitorios Principales 1
 Lavandería 1  Lavandería 1
 SS HH 3  SS HH 3
 Cocina 1  Cocina 1
 Sala de estudio 1  Sala de estudio 1
 Terraza 1  Terraza 1

III.4.2.4. Quinto Piso:

Departamento A Departamento B
 Sala Comedor 1  Sala Comedor 1
 Dormitorios 2  Dormitorios 2
 Cuartos De Servicio 1  Cuartos De Servicio 1
 Dormitorios Principales 1  Dormitorios Principales 1
 Lavandería 1  Lavandería 1
 SS HH 3  SS HH 3
 Cocina 1  Cocina 1
 Sala de estudio 1  Sala de estudio 1
 Terraza 1  Terraza 1
IV. MEMORIA DE CALCULO

IV.1. GENERALIDADES

El diseño estructural del edificio, se orienta a proporcionar adecuada estabilidad,

resistencia, rigidez y ductilidad frente a solicitaciones provenientes de cargas muertas,
vivas, asentamientos diferenciales y eventos sísmicos.
El diseño sísmico obedece a los Principios de la Norma E.030 DISEÑO
SISMORRESISTENTE - 2018 del Reglamento Nacional de Edificaciones conforme a los
cuales:
La estructura no debería colapsar, ni causar daños graves a las personas debido a
movimientos sísmicos severos que puedan ocurrir en el sitio.
La estructura debería soportar movimientos sísmicos moderados, que puedan ocurrir en el
sitio durante su vida de servicio, experimentando posibles daños dentro de límites
aceptables.
Estos principios guardan estrecha relación con la filosofía de Diseño Sismorresistente:
• • Evitar pérdidas de vidas
• • Asegurar la continuidad de los servicios básicos
• • Minimizar los daños a la propiedad

2.2. Normas Empleadas

Se sigue las disposiciones de los Reglamentos y Normas Nacionales e Internacionales
descritos a continuación.
• • Reglamento Nacional de Edificaciones - 2018 (Perú)
• • Reglamento Nacional de Edificaciones: E.030 –Diseño Sismorresistente.
• • Reglamento Nacional de Edificaciones: E.200 –Cargas.
• • Reglamento Nacional de Edificaciones: E.050 –Suelos y Cimentaciones.
• • Reglamento Nacional de Edificaciones: E.060 –Concreto Armado
• • Reglamento Nacional de Edificaciones: E.070 –Albañilería
• • Se entiende que todos los Reglamentos y Normas están en vigencia y/o son de la
última edición.
 V. CALCULOS PARA EL DISEÑO DE ANALISIS ESTRUCTURAL

Artículo 28.- Análisis Estático o de Fuerzas Estáticas

Equivalentes
28.2. Fuerza Cortante en la Base
28.2.1. La fuerza cortante total en la base de la estructura, correspondiente a
la dirección considerada, se determina por la siguiente expresión:

Dirección X-X Dirección Y-Y

Z= 0.45 g Z= 0.45 g
U= 1 U= 1
Peso
S= 1.1 S= 1.1 Sísmico 1465.4522 Tnf
Tnf/m
TP (s) = 1 TP = 1 1.13 2
TL (s) = 1.6 TL = 1.6
hn = 13.75 m hn = 13.75 m 293.09044
CT = 60 CT = 60 5 267.14044
T= 0.23 T= 0.23
C= 2.50 C= 2.50 259.5 25.95
R0 = 6 R0 = 6
Ia = 1 Ia = 1 1198.31176
Ip = 1 Ip = 1 4,3,2,1 299.57794
R= 6.00 R= 6.00
k= 1.00 OK k= 1.00 OK
Coef. 0.2062
Coef. = 0.20625 = 5
C/R
C/R = 0.42 = 0.42
1465.4
P= 1465.45 Tnf P= 5 Tnf
VyE
VxE = 302.25 Tnf = 302.25 Tnf
28.3. Distribución de la Fuerzas Sísmica en Altura
28.3.1. Las fuerzas sísmicas horizontales en cualquier nivel i, correspondientes a la dirección considerada, se calculan mediante:

96.95 δ5

78.97 δ4

60.99 δ3

Piso (i) Peso (Pi) Altura (hi) Altura Acum. (hj) Pj(hj)k αi Fi 43.01 δ2
1 267.14 3.55 3.55 948.35 0.074 22.32
2 299.58 2.55 6.10 1827.43 0.142 43.01
3 299.58 2.55 8.65 2591.35 0.202 60.99 22.32 δ1
4 299.58 2.55 11.20 3355.27 0.261 78.97
5 299.58 2.55 13.75 4119.20 0.321 96.95
Σ 1465.45 13.75 12841.59 1.00 302.25

28.5. Excentricidad Accidental

Lx = 20.00 m eix = 0.7375

Ly = 14.75 m eiy = 1

Momento Torsor Accidental (Mu)

Piso Dirección X-X Dirección Y-Y
1 16.46 22.32
2 31.72 43.01
3 44.98 60.99
4 58.24 78.97
5 71.50 96.95
Artículo 29.- Análisis Dinámico Modal Espectral

29.1. Modos de Vibración

29.1.1. Los modos de vibración podrán determinarse por un procedimiento de

análisis que considere apropiadamente las características de rigidez y la distribución
de las masas.
En cada dirección se considerarán aquellos modos de vibración cuya suma de
masas efectivas sea por lo menos el 90 % de la masa total, pero deberá tomarse en
cuenta por lo menos los tres primeros modos predominantes en la dirección de
análisis.
TABLE: Modal Load Participation
Ratios
OutputCas
e ItemType Item Static Dynamic
Text Text Text Percent Percent

MODAL Acceleration UX 99.90 94.56

MODAL Acceleration UY 99.91 93.06

MODAL Acceleration UZ 57.89 32.46

Determinación de los Periodos Fundamentales en cada Dirección

TABLE: Modal Participating Mass Ratios     Tx = 0.44 s

OutputCase StepNum Period UX UY Ty = 0.42 s
Text Unitless Sec Unitless Unitless
MODAL 1 0.44 0.78 0.01
MODAL 2 0.42 0.01 0.74
MODAL 3 0.34 0.02 0.00
MODAL 4 0.13 0.14 0.00
MODAL 5 0.10 0.00 0.18
MODAL 6 0.09 0.00 0.00
MODAL 7 0.09 0.00 0.00
MODAL 8 0.09 0.00 0.00
MODAL 9 0.09 0.00 0.00
MODAL 10 0.08 0.00 0.00
MODAL 11 0.08 0.00 0.00
MODAL 12 0.08 0.00 0.00
MODAL 13 0.08 0.00 0.00
MODAL 14 0.08 0.00 0.00
MODAL 15 0.08 0.00 0.00
29.4. Fuerza Cortante
Mínima
29.4.1. Para cada una de las direcciones consideradas en el análisis, la fuerza cortante en el primer entrepiso del edificio
no podrá ser menor que el 80 % del valor calculado según el artículo 25 para estructuras regulares, ni menor que el
90 % para estructuras irregulares.
Si fuera necesario incrementar el cortante para cumplir los mínimos señalados, se deberán escalar
29.4.2. proporcionalmente todos los otros resultados obtenidos, excepto los desplazamientos.

Dirección X-X Dirección Y-Y TABLE: Base Reactions

OutputCase CaseType GlobalFX GlobalFY
VxE = 302.25 Tnf VyE = 302.25 Tnf Text Text Tonf Tonf
LinRespSpe
SxD 243.3403 84.6214
VxD = 243.34 Tnf VyD = 234.98 Tnf c
Relació 80.51 Relació 77.74 LinRespSpe
SyD 87.1284 234.9834
n= % n= % c

Estructura Regular Estructura Regular

NO
ESCALA ESCALA
FCx = 0.9937 R FCx = 1.0290 R

Estructura Irregular Estructura Irregular

ESCALA ESCALA
FCx = 1.1179 R FCx = 1.1576 R
Artículo 20.- Factores de Irregularidad (Ia,Ip)
Tabla N°8 IRREGULARIDADES ESTRUCTURALES EN ALTURA
Irregularidad de Rigidez Factor de
- Piso Blando Irregularidad Ia : 0.75

Dirección REGULA Esquina

X-X R Datos de Entrada 1
REGULA REGULA
R R N° de Elemento de las Esquinas (SAP2000)
Piso
Desp. Desp. Rigide Esquin Esquina Esquina Esquina
Piso Relación Relación
Vi Abs. del Rel. del z a1 2 3 4 CM
(i) 1 2
CM (cm) CM (cm) Lateral 1 757 765 780 787 3025 ok
0.26039 0.26039 C
1 243.34 8 8 934.49 119.34% 142.08% 2 428 436 441 448 3026 ok
0.28809
Sx 2 225.59 0.54849 2 783.04 120.84% 151.64% 3 1154 1162 1167 1174 3027 ok
D 0.84572 0.29723 Esquina
3 192.61 4 4 648.01 119.54%   4 1652 1660 1665 1672 3028 ok 3
1.11681 0.27108
4 146.96 3 9 542.09 150.97%   5 2150 2158 2163 2170 3029 ok
1.34253
5 81.05 3 0.22572 359.06
 Dirección Y-Y REGULAR
REGULAR REGULAR
Desp. Abs. Desp. Rel. del Rigidez
Piso (i) Vi Relación 1 Relación 2
del CM (cm) CM (cm) Lateral
1 234.98 0.176224 0.176224 1333.44 147.35% 191.92%
SyD 2 220.34 0.419712 0.243488 904.92 134.57% 190.10%
3 191.26 0.704142 0.28443 672.44 132.63%
4 148.26 0.996556 0.292414 507.02 203.95%
5 69.43 1.275843 0.279287 248.60

Irregularidad de Resistencia - Piso Factor de Irregularidad Ia

Débil : 0.75

Dirección X-X REGULAR

Piso (i) Vi 80%*Vi

1 243.34 194.67
SxD 2 225.59 180.47
3 192.61 154.09
4 146.96 117.56
5 81.05 64.84

Dirección Y-Y REGULAR

Piso (i) Vi 80%*Vi

1 243.34 194.67
SyD 2 225.59 180.47
3 192.61 154.09
4 146.96 117.56
5 81.05 64.84
 Factor de Irregularidad Ia
Irregularidad Extrema de Rigidez : 0.50

Dirección X-X REGULAR

REGULAR REGULA
Piso (i) Vi Desp. Abs. Desp. Rel. del Rigidez Relación 1 Relación
del CM (cm) CM (cm) Lateral
1 243.34 0.260398 0.260398 934.49 119.34% 142.08%
SxD 2 225.59 0.54849 0.288092 783.04 120.84% 151.64%
3 192.61 0.845724 0.297234 648.01 119.54%
4 146.96 1.116813 0.271089 542.09 150.97%
5 81.05 1.342533 0.22572 359.06

Dirección Y-Y REGULAR

REGULAR REGULA
Piso (i) Vi Desp. Abs. Desp. Rel. del Rigidez Relación 1 Relación
del CM (cm) CM (cm) Lateral
1 243.34 0.176224 0.176224 1380.86 149.04% 196.68%
SyD 2 225.59 0.419712 0.243488 926.49 136.82% 189.09%
3 192.61 0.704142 0.28443 677.18 134.75%
4 146.96 0.996556 0.292414 502.56 173.18%
5 81.05 1.275843 0.279287 290.19

Factor de Irregularidad Ia
Irregularidad Extrema de Resistencia : 0.50

Dirección X-X REGULAR

Piso (i) Vi 65%*Vi

1 243.34 158.17
SxD 2 225.59 146.63
3 192.61 125.20
4 146.96 95.52
5 81.05 52.68

Dirección Y-Y REGULAR

Piso (i) Vi 65%*Vi

1 243.34 158.17
SyD 2 225.59 146.63
3 192.61 125.20
4 146.96 95.52
5 81.05 52.68

Factor de Irregularidad Ia
Irregularidad de Masa o Peso : 0.90
 Dirección X-X REGULAR
REGULAR REGULAR
Relación con Relación con
Piso (i) Peso (Pi)
Piso Superior Piso Inferior
1 267.14 0.89
SxD 2 299.58 1 1.12
3 299.58 1 1
4 299.58 1 1
5 299.58   1

Dirección Y-Y REGULAR

REGULAR REGULAR
Relación con Relación con
Piso (i) Peso (Pi)
Piso Superior Piso Inferior
1 267.14 0.89
SyD 2 299.58 1 1.12
3 299.58 1 1
4 299.58 1 1
5 299.58   1

Factor de Irregularidad Ia
Irregularidad Geométrica Vertical : 0.90

Dirección X-X REGULAR

REGULAR REGULAR
Relación con Relación con
Piso (i) Longitud (Li)
Piso Superior Piso Inferior
1 20.00 1
SxD 2 20.00 1 1
3 20.00 1 1
4 20.00 1 1
5 20.00   1
 Dirección Y-Y REGULAR

REGULAR REGULAR
Longitud Relación con Relación con
Piso (i)
(Li) Piso Superior Piso Inferior
1 14.75 1
SyD 2 14.75 1 1
3 14.75 1 1
4 14.75 1 1
5 14.75   1

Factor de Irregularidad Ia
Discontinuidad en los Sistemas Resistentes : 0.80 REGULAR

Factor de Irregularidad Ia
Discontinuidad Extrema de los Sistemas Resistentes : 0.60 REGULAR
Artículo 20.- Factores de Irregularidad (Ia,Ip)
Tabla N°8 IRREGULARIDADES ESTRUCTURALES EN ALTURA
Irregularidad
Torsional Factor de Irregularidad Ip : 0.75

Dirección X-X REGULAR

REGULAR
Max. Desp. Desp. Abs. Max. Desp. Desp. Relativo
Piso (i) Relación
Absoluto Promedio (cm) Relativo (cm) Promedio
1 0.3050 0.2700 0.3050 0.270002 1.13
SxD 2 0.6457 0.5717 0.3407 0.301655 1.13
3 0.9971 0.8851 0.3514 0.313449 1.12
4 1.3173 1.1732 0.3201 0.288139 1.11
5 1.5842 1.4164 0.2669 0.243156 1.10

Datos de Entrada Esquina 1 Esquina 2

N° de Elemento de las Esquinas (SAP2000)
Piso
Esquina 1 SxD SyD Esquina 2 SxD SyD Esquina 3 SxD SyD Esquina 4 SxD SyD
1 757 0.235051 0.206942 765 0.235051 0.208382 780 0.304953 0.206942 787 0.304953 0.208382 ok
2 428 0.497621 0.488098 436 0.497621 0.492251 441 0.645692 0.488098 448 0.645692 0.492251 ok CM
3 1154 0.773074 0.813205 1162 0.773074 0.821073 1167 0.997137 0.813205 1174 0.997137 0.821073 ok
4 1652 1.029229 1.145448 1660 1.029229 1.155856 1665 1.31726 1.145448 1672 1.31726 1.155856 ok Esquina 3 Esquina 4
5 2150 1.248648 1.460351 2158 1.248648 1.473172 2163 1.584153 1.460351 2170 1.584153 1.473172 ok

Dirección Y-Y REGULAR

REGULAR
Max. Desp. Abs.
Piso (i) Desp. Promedio Max. Desp. Desp. Relativo Relación
Absoluto (cm) Relativo (cm) Promedio
1 0.2084 0.2077 0.2084 0.207662 1.00
SyD 2 0.4923 0.4902 0.2839 0.282513 1.00
3 0.8211 0.8171 0.3288 0.326965 1.01
4 1.1559 1.1507 0.3348 0.333513 1.00
5 1.4732 1.4668 0.3173 0.316110 1.00
Irregularidad Torsional Extrema Factor de Irregularidad Ip : 0.60

Dirección X-X REGULAR

REGULAR
Desp. Abs.
Max. Desp.
Piso (i) Promedio Max. Desp. Desp. Relativo Relación
Absoluto
(cm) Relativo (cm) Promedio
1 0.3050 0.2700 0.3050 0.270002 1.13
SxD 2 0.6457 0.5717 0.3407 0.301655 1.13
3 0.9971 0.8851 0.3514 0.313449 1.12
4 1.3173 1.1732 0.3201 0.288139 1.11
5 1.5842 1.4164 0.2669 0.243156 1.10

Datos de Entrada
N° de Elemento de las Esquinas (SAP2000)
Pi Dirección Y-Y REGULAR
Esqu Esqu Esqu Esqu
so REGULAR
ina 1 SxD SyD ina 2 SxD SyD ina 3 SxD SyD ina 4 SxD SyD
Max. Desp. Abs.
0.235 0.206 0.235 0.208 0.304 0.206 0.304 0.208
Piso (i) Desp. Promedio Max. Desp. Desp. Relativo Relación
1 757 051 942 765 051 382 780 953 942 787 953 382
Absoluto (cm) Relativo (cm) Promedio
0.497 0.488 0.497 0.492 0.645 0.488 0.645 0.492
1 0.2084 0.2077 0.2084 0.207662 1.0035
SyD
2 428 621
2
098 436
0.4923
621 251
0.4902
441 692
0.2839
098 448
0.282513
692 251
1.0048
115 0.773 0.813 116 0.773 0.821 116 0.997 0.813 117 0.997 0.821
3 4 3
074 205 0.8211
2 074 0.8171
073 7 0.3288
137 205 0.326965
4 137 1.0057
073
165 1.029 1.145 166 1.029 1.155 166 1.317 1.145 167 1.317 1.0038
4 1.1559 1.1507 0.3348 0.333513 1.155
4 2 5
229 448 1.4732
0 229 1.4668
856 5 0.317326 448 0.316110
2 26 1.0038
856
215 1.248 1.460 215 1.248 1.473 216 1.584 1.460 217 1.584 1.473
5 0 648 351 8 648 172 3 153 351 0 153 172
Equinas Entrantes Factor de Irregularidad Ip : 0.90

IRREGULA
Dirección X-X R

Dimensiones en Planta
Dirección
Total Entrante
X-X

a
20.00 8.80 44.00%

b
B
Dirección Y-Y REGULAR

A
Dimensiones en Planta
Dirección
Total Entrante
Y-Y
14.75 2.75 18.64%

Discontinuidad del Diafragma Factor de Irregularidad Ip : 0.85

Dirección X-X REGULAR

REGULAR REGULAR
En Planta Sección Transversal
A

Area de Area Neta

Piso (i) Area Bruta Sección Area Total
Aberturas Resistente
Diafragmas

1 295.00 35.54 12.05% 1 20.00 11.20 56.00%

2 295.00 35.54 12.05% 2 20.00 8.96 44.80%
3 295.00 35.54 12.05% 3 20.00 14.65 73.25%
4 295.00 35.54 12.05% 4
5 295.00 35.54 12.05% 5
 REGULA
Dirección Y-Y R
REGULA REGULA
R R
En Planta Sección Transversal
Area
Area de
Area Area Neta
Piso (i) Abertura Sección
Diafragmas

Bruta Total Resistent

s
e
1 295.00 35.54 12.05% 1
2 295.00 35.54 12.05% 2
3 295.00 35.54 12.05% 3
4 295.00 35.54 12.05% 4
5 295.00 35.54 12.05% 5

Sistemas no Factor de REGULA

Paralelos Irregularidad Ip : 0.90 R

CAPÍTULO V REQUISITOS DE RIGIDEZ, RESISTENCIA Y DUCTILIDAD

Artículo 31.- Determinación de Desplazamientos Laterales

Datos de Entrada
N° de Elemento de las Esquinas (SAP2000)
Piso
Esquina 1 Esquina 2 Esquina 3 Esquina 4
1 757 765 780 787 ok
2 428 436 441 448 ok
3 1154 1162 1167 1174 ok
4 1652 1660 1665 1672 ok
5 2150 2158 2163 2170 ok
 Dirección X-X R= 5.40 R0 = 6 Ia = 1.00 Ip = 0.90

Desp. Absoluto (cm) Desp. Absoluto Real (cm) Desp. Relativo Real (cm) Distorsión del Entrepiso
Piso Altura (cm) Estructura Regular Estructura Irregular Estructura Regular Estructura Irregular Deriva Máxima Verificación
Esquina 1 Esquina 3
Esquina 1 Esquina 3 Esquina 1 Esquina 3 Esquina 1 Esquina 3 Esquina 1 Esquina 3 Est. Regular Est. Irregular Est. Regular Est. Irregular
1 355 0.2351 0.3050 0.9520 1.2351 1.0789 1.3997 0.9520 1.2351 1.0789 1.3997 0.0035 0.0039 OK OK
SxE 2 255 0.4976 0.6457 2.0154 2.6151 2.2841 2.9637 1.0634 1.3800 1.2052 1.5640 0.0054 0.0061 OK OK
3 255 0.7731 0.9971 3.1309 4.0384 3.5484 4.5769 1.1156 1.4234 1.2643 1.6131 0.0056 0.0063 OK OK
4 255 1.0292 1.3173 4.1684 5.3349 4.7242 6.0462 1.0374 1.2965 1.1758 1.4694 0.0051 0.0058 OK OK
5 255 1.2486 1.5842 5.0570 6.4158 5.7313 7.2713 0.8886 1.0809 1.0071 1.2250 0.0042 0.0048 OK OK

Dirección Y-Y R= 6.00 R0 = 6 Ia = 1.00 Ip = 1.00

Desp. Absoluto (cm) Desp. Absoluto Real (cm) Desp. Relativo Real (cm) Distorsión del Entrepiso
Piso Altura (cm) Estructura Regular Estructura Irregular Estructura Regular Estructura Irregular Deriva Máxima Verificación
Esquina 1 Esquina 2
Esquina 1 Esquina 3 Esquina 1 Esquina 3 Esquina 1 Esquina 3 Esquina 1 Esquina 3 Est. Regular Est. Irregular Est. Regular Est. Irregular
1 355 0.2069 0.2084 0.9312 0.9377 1.0554 1.0627 0.9312 0.9377 1.0554 1.0627 0.0026 0.0030 OK OK
SyE 2 255 0.4881 0.4923 2.1964 2.2151 2.4893 2.5105 1.2652 1.2774 1.4339 1.4477 0.0050 0.0057 OK OK
3 255 0.8132 0.8211 3.6594 3.6948 4.1473 4.1875 1.4630 1.4797 1.6580 1.6770 0.0058 0.0066 OK OK
4 255 1.1454 1.1559 5.1545 5.2014 5.8418 5.8949 1.4951 1.5065 1.6944 1.7074 0.0059 0.0067 OK OK
5 255 1.4604 1.4732 6.5716 6.6293 7.4478 7.5132 1.4171 1.4279 1.6060 1.6183 0.0056 0.0063 OK OK

Resumen de Irregularidades
Irregularidades en Altura Irregularidades en Planta

Factor de Irregularidad Factor de Irregularidad

Irregularidad Irregularidad
X-X Y-Y X-X Y-Y
Irregularidad de Rigidez - Piso Blando 1.00 1.00 Irregularidad Torsional 1.00 1.00
Irregularidad de Resistencia - Piso Débil 1.00 1.00 Irregularidad Torsional Extrema 1.00 1.00
Irregularidad Extrema de Rigidez 1.00 1.00 Equinas Entrantes 0.90 1.00
Irregularidad Extrema de Resistencia 1.00 1.00 Discontinuidad del Diafragma 1.00 1.00
Irregularidad de Masa o Peso 1.00 1.00 Sistemas no Paralelos 1.00 1.00
Irregularidad Geométrica Vertical 1.00 1.00
Discontinuidad en los Sistemas Resistentes 1.00 1.00
Discontinuidad Extrema de los Sistemas Resistentes 1.00 1.00
Verificación del Sistema Estructural
Dirección X-X Muros Estructurales Dirección Y-Y Muros Estructurales
VxDTotal = 243.34 Tnf VyDTotal = 234.98 Tnf
VxDColumnas = 42.51 Tnf VyDColumnas = 42.51 Tnf
VxDMurosEstructurales
= 200.83 Tnf VyDMurosEstructurales = 192.47 Tnf

%VxDMurosEstructurale %VyDMurosEstructurales
s= 82.53% = 81.91%
%VxDColumnas = 17.47% %VyDColumnas = 18.09%

TABLE: Joint TABLE: Joint

Reactions     Reactions
Joint OutputCase CaseType F1 Joint OutputCase CaseType F2
Text Text Text Tonf Text Text Text Tonf
LinRespSpe LinRespSpe
1 SxD 1.6686 1 SyD 1.6686
c c
LinRespSpe LinRespSpe
3 SxD 2.9893 3 SyD 2.9893
c c
LinRespSpe LinRespSpe
5 SxD 2.5961 5 SyD 2.5961
c c
LinRespSpe LinRespSpe
67 SxD 1.2064 67 SyD 1.2064
c c
LinRespSpe LinRespSpe
69 SxD 2.4656 69 SyD 2.4656
c c
LinRespSpe LinRespSpe
81 SxD 2.4045 81 SyD 2.4045
c c
LinRespSpe LinRespSpe
83 SxD 1.203 83 SyD 1.203
c c
LinRespSpe LinRespSpe
85 SxD 0.7916 85 SyD 0.7916
c c
LinRespSpe LinRespSpe
87 SxD 1.4576 87 SyD 1.4576
c c
LinRespSpe LinRespSpe
89 SxD 0.9864 89 SyD 0.9864
c c
LinRespSpe LinRespSpe
91 SxD 1.1076 91 SyD 1.1076
c c
LinRespSpe LinRespSpe
93 SxD 1.0572 93 SyD 1.0572
c c
LinRespSpe LinRespSpe
95 SxD 1.4529 95 SyD 1.4529
c c
LinRespSpe LinRespSpe
97 SxD 0.7917 97 SyD 0.7917
c c
LinRespSpe LinRespSpe
99 SxD 0.7564 99 SyD 0.7564
c c
LinRespSpe LinRespSpe
101 SxD 1.4011 101 SyD 1.4011
c c
LinRespSpe LinRespSpe
103 SxD 1.1636 103 SyD 1.1636
c c
107 SxD LinRespSpe 0.673 107 SyD LinRespSpe 0.673
 c c
LinRespSpe LinRespSpe
111 SxD 1.0822 111 SyD 1.0822
c c
LinRespSpe LinRespSpe
113 SxD 1.438 113 SyD 1.438
c c
LinRespSpe LinRespSpe
115 SxD 0.7662 115 SyD 0.7662
c c
LinRespSpe LinRespSpe
119 SxD 1.4319 119 SyD 1.4319
c c
LinRespSpe LinRespSpe
121 SxD 0.9408 121 SyD 0.9408
c c
LinRespSpe LinRespSpe
125 SxD 1.3233 125 SyD 1.3233
c c
LinRespSpe LinRespSpe
127 SxD 0.9406 127 SyD 0.9406
c c
LinRespSpe LinRespSpe
276 SxD 2.6202 276 SyD 2.6202
c c
LinRespSpe LinRespSpe
279 SxD 3.0163 279 SyD 3.0163
c c
LinRespSpe LinRespSpe
282 SxD 1.6635 282 SyD 1.6635
c c
LinRespSpe LinRespSpe
430 SxD 1.1136 430 SyD 1.1136
c c
Σ 42.5092 Tnf Σ 42.5092 Tnf
NORMA TÉCNICA E.030 DISEÑO SISMO RESISTENTE
CAPÍTULO II PELIGRO SÍSMICO
Artículo 10.- Zonificación
Tabla N° 1
FACTORES DE ZONA "Z"
ZONA Z
4 0.45
3 0.35
2 0.25
1 0.1

Artículo 12.- Condiciones

Geotécnicas

Artículo 13.- Parámetros de Sitio (S, TP y TL)

TABLA N° 3
FACTOR DE SUELO "S"
SUELO
ZONA S0 S1 S2 S3

Z4 0.80 1.00 1.05 1.10

Z3 0.80 1.00 1.15 1.20
Z2 0.80 1.00 1.20 1.40
Z1 0.80 1.00 1.60 2.00
 TABLA N°4
PERIODOS "TP" Y "TL"
Perfil de suelo
  S0 S1 S2 S3
TP (s) 0.3 0.4 0.6 1.0
TL (s) 3.0 2.5 2.0 1.6

Artículo 14.- Factor de Amplificación Sísmica (C)

C=2,5
T < TP

T P < T < TL
C=2,5 ∙ ( TT )P

T P∙ T L
T > TL
C=2,5 ∙ ( T2 )
CAPÍTULO III CATEGORÍA, SISTEMA ESTRUCTURAL Y REGULARIDAD DE LAS EDIFICACIONES
Artículo 15.- Categoría de las Edificaciones y Factor de Uso (U)
Copiar Tabla N°5

Diseño de los Elementos Estructurales.-

Diseño por Resistencia
Combinaciones de Diseño.-
E.060 SAP2000
U=1.4D+1.7L R1=1.4D+1.4CM+1.7CV+1.7CVA
R2=1.4D+1.4CM+1.7CV1
R3=1.4D+1.4CM+1.7CV2
U=1.25D + 1.25L ± 1Sismo R4=1.25D+1.25CM+1.25CV+1.25CVA+1SxD
R5=1.25D+1.25CM+1.25CV+1.25CVA-1SxD
R6=1.25D+1.25CM+1.25CV+1.25CVA+1SyD
R7=1.25D+1.25CM+1.25CV+1.25CVA-1SyD

R8=1.25D+1.25CM+1.25CV1+1SxD
R9=1.25D+1.25CM+1.25CV1-1SxD
R10=1.25D+1.25CM+1.25CV1+1SyD
R11=1.25D+1.25CM+1.25CV1-1SyD

R12=1.25D+1.25CM+1.25CV2+1SxD
R13=1.25D+1.25CM+1.25CV2-1SxD
R14=1.25D+1.25CM+1.25CV2+1SyD
R15=1.25D+1.25CM+1.25CV2-1SyD

U=0.9D ± 1Sismo R16=0.9D+0.9CM+1SxD

R17=0.9D+0.9CM-1SxD
R18=0.9D+0.9CM+1SyD
R19=0.9D+0.9CM-1SyD
LA RESISTENCIA FINAL ESTARA DADA POR: Resistencia = R1,R2,R3,…,R19 Envelope
VI. CONCLUCIONES Y RECOMENDACIONES

Para poder desarrollar un buen análisis de las estructuras en el presento trabajo se tuvo que lograr
que los elementos estructurales, puedan cumplir con los requerimientos de seguridad, funcionalidad
y estética. Para ello se requiere de un buen análisis y diseño estructural; tareas que comprenden un
gran número de cálculos y operaciones numéricas. También hay que destacar que muchas
metodologías, desarrolladas en la actualidad para el diseño de estructuras, utilizan soluciones
iterativas que pueden ser desventajosas para los estudiantes y profesionales que se han inclinado en
la parte de estructuras; sobre todo para aquellos con escasa experiencia. Por tales motivos se vuelve
necesario hacer uso de las herramientas y tecnologías disponibles en el presente. Una de ellas es la
utilización de programas SAP200, ETAPS, Excel, etc. Desarrollados especialmente para el diseño
estructural. Tal es el caso del software presentado en este trabajo y cuya realización está justificada
por todo lo anteriormente mencionado.

Dentro de las estructuras ningún elemento tiene menor importancia que otro. Cada miembro
desempeña una tarea específica y con esto se logra el funcionamiento adecuado de toda la
estructura. Por tal motivo, el ingeniero tiene la obligación de realizar el diseño de todos los
elementos estructurales, apegándose a las normas disponibles.

La Ingeniería Civil no es una ciencia aislada ya que, para complementar y facilitar su estudio y
aplicación, es indispensable echar mano de los conocimientos utilizados en otras ramas. Tal es el
caso del presente trabajo donde se usó la informática para obtener soluciones de diseño estructural.
