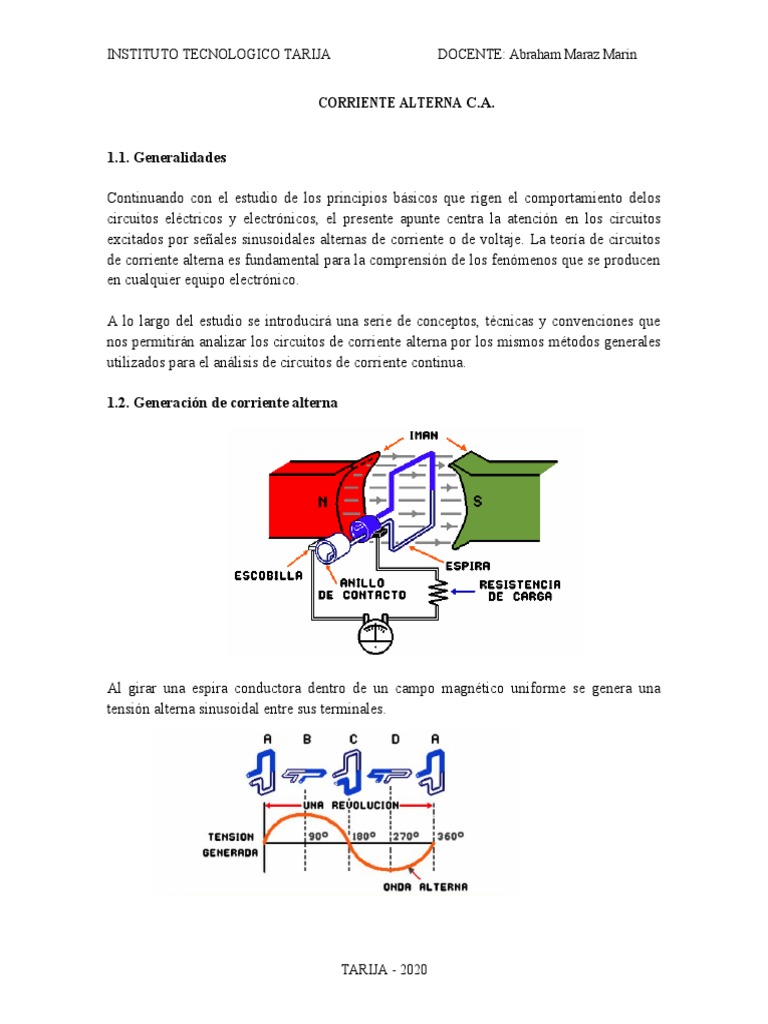

CORRIENTE ALTERNA C.A.

1.1. Generalidades

Continuando con el estudio de los principios básicos que rigen el comportamiento delos
circuitos eléctricos y electrónicos, el presente apunte centra la atención en los circuitos
excitados por señales sinusoidales alternas de corriente o de voltaje. La teoría de circuitos
de corriente alterna es fundamental para la comprensión de los fenómenos que se producen
en cualquier equipo electrónico.

A lo largo del estudio se introducirá una serie de conceptos, técnicas y convenciones que
nos permitirán analizar los circuitos de corriente alterna por los mismos métodos generales
utilizados para el análisis de circuitos de corriente continua.

1.2. Generación de corriente alterna

Al girar una espira conductora dentro de un campo magnético uniforme se genera una
tensión alterna sinusoidal entre sus terminales.

TARIJA - 2020
INSTITUTO TECNOLOGICO TARIJA DOCENTE: Abraham Maraz Marin

1.3. Ley de Lenz

La ley de Lenz para el campo electromagnético relaciona cambios producidos en el campo

eléctrico por un conductor con la propiedad de variar el flujo magnético, y afirma que las
tensiones o voltajes aplicadas a un conductor, generan una F.E.M. (fuerza electro motriz)
que se opone al paso de la corriente que la produce.

El sentido de la corriente inducida sería tal que su flujo se opone a la causa que la
produce”.

la Ley de Lenz plantea que los voltajes inducidos serán de un sentido tal que se opongan a
la variación del flujo magnético que las produjo. Esta ley es una consecuencia del principio
de conservación de la energía.
La polaridad de un voltaje inducido es tal, que tiende a producir una corriente, cuyo campo
magnético se opone siempre a las variaciones del campo existente producido por la
corriente original. El flujo de un campo magnético uniforme a través de un circuito plano
viene dado por:

TARIJA - 2020
INSTITUTO TECNOLOGICO TARIJA DOCENTE: Abraham Maraz Marin

Dónde:
Φ = Flujo magnético. La unidad en el SI es el weber (Wb).
B = Inducción magnética. La unidad en el SI es el tesla (T).
S = Superficie del conductor.
α = Ángulo que forman el conductor y la dirección del campo.
Si el conductor está en movimiento el valor del flujo será:

1.4. Demostración de funciones periódicas y senoidades

Una corriente alterna (AC) se caracteriza, fundamentalmente, porque su polaridad o sentido

de circulación a través de un circuito no es único y porque no tiene un valor constante a
través del tiempo sino que este varía cíclica o periódicamente. En la figura se ilustra
gráficamente, desde este punto de vista, la diferencia entre una corriente continua y una
corriente alterna.

En ambos casos, el eje horizontal representa el tiempo y el eje vertical la amplitud. El punto
t1 marca el instante en el cual se cierra el circuito y comienza a circular la corriente. Las
porciones positivas de cada gráfica indican los intervalos de tiempo durante los cuales la
corriente circula en una dirección y las porciones negativas los intervalos durante los cuales
lo hace en dirección opuesta.
En el caso CC o DC, la corriente arranca de cero y crece instantáneamente hasta alcanzar
un valor constante (A). En el caso AC, la corriente comienza en cero, se incrementa
progresivamente hasta alcanzar un valor máximo positivos (A1) y luego regresar
gradualmente a cero. A partir de este instante, la dirección de circulación de la corriente se
invierte y se repite el proceso.

Lo anterior implica que la corriente crece progresivamente desde cero hasta alcanzar un
máximo valor negativo (A2) y luego disminuye gradualmente hasta retornar otra vez a cero,
finalizando lo que se denomina un ciclo y dando origen al ciclo siguiente. El número de

TARIJA - 2020
INSTITUTO TECNOLOGICO TARIJA DOCENTE: Abraham Maraz Marin

veces que se repite el ciclo en un segundo se denomina la frecuencia de la señal, se

ampliara este y otros conceptos más adelante.

La forma de onda mostrada en la figura 1-b corresponde a una señal sinusoidal y es la que
se utilizará al largo del apunte para analizar el comportamiento de los circuitos de corriente
alterna. No obstante, los circuitos electrónicos en general pueden ser excitados por formas
de onda que no son necesariamente sinusoidales; la figura muestra algunos ejemplos.

Todas estas señales tienen un patrón regular: son periódicas, esto es sus formas de onda se
repiten exactamente en el tiempo a intervalos regulares. Como se ilustra en la figura,
cualquier señal periódica compleja siempre es el resultado de la superposición o suma de
varias señales sinusoidales relacionadas armónicamente, es decir cuyas frecuencias son
múltiplos enteros de la fundamental.

TARIJA - 2020
INSTITUTO TECNOLOGICO TARIJA DOCENTE: Abraham Maraz Marin

Analizando el comportamiento de un circuito para cada una de estas señales sinusoidales

puras (la fundamental y sus armónicos), y superponiendo los resultados parciales, resulta
relativamente sencillo determinara la respuesta final del mismo cuando es excitado por la
onda compleja original. Esta técnica se conoce como “Análisis de Fourier” y está basada
en el teorema del mismo nombre.

Según el teorema de Fourier, una señal periódica cualquiera puede sub dividirse siempre en
un cierto número, finito o infinito, de señales sinusoidales puras. Esta circunstancia
favorable evita que tener que desarrollar una nueva teoría de circuitos electrónicos para
cada tipo de onda posible y facilita el análisis de circuitos excitados por señales complejas
mediante la teoría general de circuitos de corriente alterna existente.

1.5. Medición de valores máximo, medio, mínimo y eficaz de una señal periódica de
C.A.

Los principales parámetros que caracterizan una señal alterna, de corriente o voltaje, pura
son su amplitud máxima, su frecuencia y su fase, Otros parámetros relacionados con la
amplitud máxima son el valor instantáneo, el valor pico a pico, el valor promedio y el valor
eficaz.

La amplitud máxima se denomina también “valor pico o pico” y se refiere al máximo valor
positivo o negativo, que alcanza la señal durante un ciclo. El valor pico de una señal de
voltaje se mide en volts (V) y el de una señal de corriente en Amperes (A).

Se debe observar que, en una señal sinusoidal pura, los valores pico de los semiciclo
positivo y negativo son exactamente iguales y no ocurren al mismo tiempo. Sin embargo,
este no es el caso general y, en una señal real, los dos semiciclos pueden no ser simétricos.

En adición al valor pico, otras formas de caracterizar la amplitud de una señal de corriente
alterna son los valores instantáneos, pico a pico, promedio y eficaz o rms.

TARIJA - 2020
INSTITUTO TECNOLOGICO TARIJA DOCENTE: Abraham Maraz Marin

En la siguiente figura, se comparan gráficamente estos conceptos, validos tanto para señales
de voltaje como de corriente.

El Valor Instantáneo es el que tiene la señal en cualquier instante de tiempo y se puede

expresar en forma general mediante una ecuación del tipo

En la expresión anterior, πes una constante adimensional (≈3.14), f es la frecuencia de la

señal en hertz (Hz) y la combinación de ambas 2 πf es la frecuencia angular w en
(rad/seg).tes el tiempo en segundos (s) y θ es el ángulo de fase en radianes (rad). Este
último específico el desplazamiento de la forma de onda a la izquierda o a la derecha del
origen. Los conceptos de frecuencia y fase se aclararán más adelante.

El valor pico a pico numéricamente igual al doble del valor pico y corresponde al medido
entre los puntos de amplitud máxima de un ciclo de la señal.

El Valor promedio se define como el promedio aritmético de todos los valores que adopta
la señal durante un semiciclo y es aproximadamente igual al 63.7% del valor peak. Esto es:

El valor eficaz o rms (root-mean-square: raíz cuadrática media), de una señal de corriente
alterna es el que produce en un elemento resistivo la misma disipación de potencia que una
corriente continua de igual valor. Numéricamente, el valor eficaz de una señal de corriente
o de voltaje está dado por:

TARIJA - 2020
INSTITUTO TECNOLOGICO TARIJA DOCENTE: Abraham Maraz Marin

Nota. - Los voltímetros y amperímetros convencionales de corriente alternan dan como

lectura el valor eficaz, asumiendo una señal alterna sinusoidal perfecta.

La frecuencia (f) se refiere al número de ciclos que se repiten por segundo y se mide en
hertz (Hz). La duración de un ciclo se denomina período (T) y se mide en segundos (s).
Entre más alta la frecuencia de una señal, menor es su período y viceversa. La frecuencia y
el período se relacionan matemáticamente mediante las siguientes fórmulas:

Las señales con frecuencia desde ≈20 Hz hasta ≈20 kHz se denominan señales de audio
frecuencia (AF) debido a que las vibraciones de partículas de aire que nuestros oídos
reconocen como sonidos ocurren a esas frecuencias. Las señales de audio se utilizan para
por ejemplo para excitar parlantes y así crear ondas de sonido, es decir tonos o notas
audibles.

Las señales con frecuencias por encima de 2 KHz se denominan señales de

radiofrecuencia debido a que pueden propagarse a través del espacio en forma de
radiaciones electromagnéticas. Las señale de radio se utilizan para excitar antenas y
comunicar por vía electromagnética puntos distantes. La tabla siguiente se resume la
clasificación de las ondas de radio según su frecuencia.

TARIJA - 2020
INSTITUTO TECNOLOGICO TARIJA DOCENTE: Abraham Maraz Marin

ondas en fase y desfase

Dos o más ondas sinusoidales estarán en fase si sus valores máximos y mínimos se dan al
mismo tiempo

Dos o más ondas sinusoidales no estarán en fase si sus valores máximos y mínimos no se
dan al mismo tiempo

1.6. representación vectorial de la onda senoidal.

Una onda senoidal puede representarse por medio de un vector de módulo que gira en
sentido anti horario con velocidad angular constante ω

TARIJA - 2020
INSTITUTO TECNOLOGICO TARIJA DOCENTE: Abraham Maraz Marin

La orientación de este vector varía a lo largo del tiempo. Sin embargo, a efectos de
representación se consideran la orientación y el sentido que le corresponden al vector, en el
instante inicial t=0.
El ángulo φ es la fase inicial (adelanto o retraso de la onda respecto el origen de tiempos).
