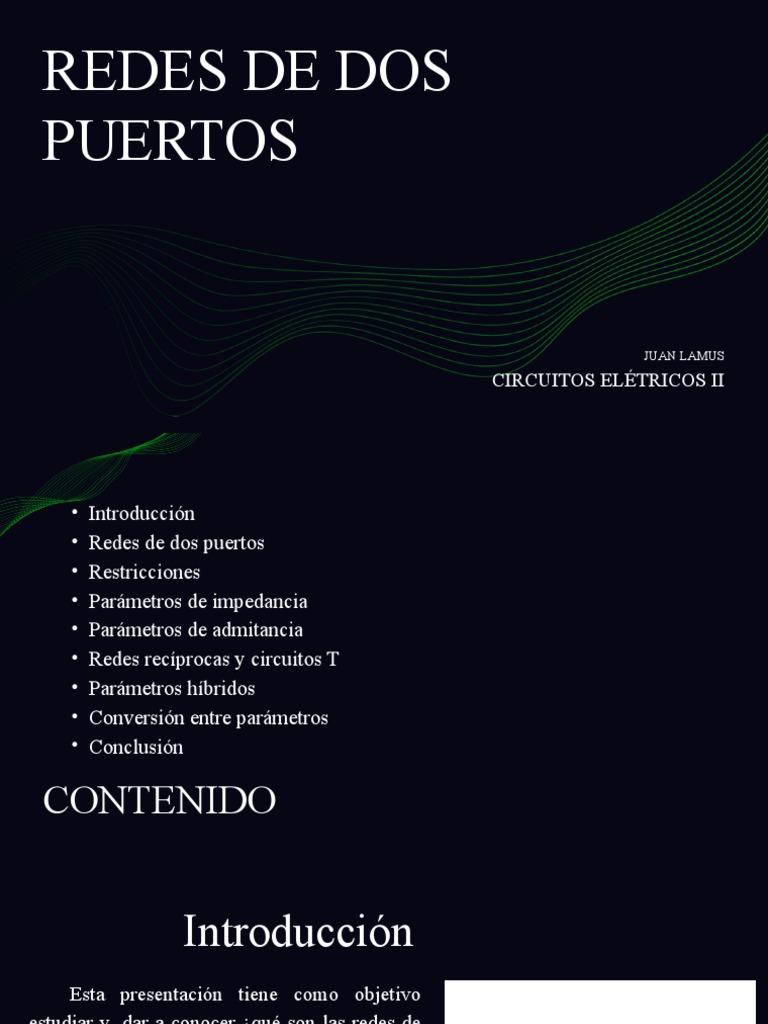

REDES DE DOS

PUERTOS

JUAN LAMUS

CIRCUITOS ELÉTRICOS II
 • Introducción
• Redes de dos puertos
• Restricciones
• Parámetros de impedancia
• Parámetros de admitancia
• Redes recíprocas y circuitos T
• Parámetros híbridos
• Conversión entre parámetros
• Conclusión

CONTENIDO
 Introducción
      Esta presentación tiene como objetivo
estudiar y  dar a conocer ¿qué son las redes de
dos puertos? y ¿comó funcionan las mismas?;
por lo tanto se procederá a explicar este tema
punto por punto, con imágenes y ejemplos.
Una red de dos puertos basicamente, es una red
eléctrica de dos puertos diferentes para la
entrada y salida de corriente.
 REDES DE DOS PUERTOS
Antes de explicar que son las redes de dos puertos es necesario
conocer en primera instancia ¿qué es un puerto?;
Un puerto es un par de terminales por medio de los cuáles
puede entrar y salir corriente eléctrica.
Sabiendo esto podemos representar este elemento
mediante la siguiente figura.
Podemos mencionar algunos ejemplos de Figura 1
este tipo de redes

RESISTORES CAPACITADORES
Además un puerto se considera INDUCTORES
como un acceso a la red.
REDES DE DOS PUERTOS
Una red de dos puertos es un circuito que posee varios
terminales con el fin de representar un puerto de entrada y otro
puerto de salida. Entonces podemos decir que, un circuito de
cuatro terminales, se interpreta como la red de dos puertos, el cual se
puede explicar mediante el diagrama de la Figura 2

Ahora bien, estudiar la redes de dos puertos es muy importante, figura

ya que estas nos permiten tratar a circuitos complejos como a una 2
´´caja´´ en la que no tenemos información determinada de lo
que podemos encontrar en su interior. De tal forma, podriamos
explicar por medio de simples palabras que, basicamente se trata
de una señal que alimenta esta “caja” por medio del puerto de
entrada; Esta señal es procesada por la red lineal de la Figura 2 y
luego es entregada a una carga por medio del puerto de salida,
como se ejemplifica en la Figura 3: figura
Lo resaltante de este tipo de 3estudio son los voltajes y las
corrientes en las terminales de esta V1, V2, I1, I2
 RESTRICCIONES DE LAS REDES EN ADICIÓN
Una red de dos puertos puede ser inducida tanto
DE DOS PUERTOS por fuentes corriente como por fuentes de voltajes,
en ambos casos es posibe determinar las
ecuaciones partiendo de las corrientes y voltajes en
las terminales.

Al conocer el funcionamiento de las redes de dos puertos, es importante tener en cuenta que existen ciertas
recctriciones, ya que es un modelo de red complejo.

Entre las cuales podemos mencionar que:

• No debe haber energía almacenada dentro del circuito.

• Tampoco pueden haber fuentes independientes dentro del circuito; es decir que, las fuentes dependientes, sin
embargo, si están permitidas.
• Además, la corriente que entra en el puerto (de entrada o de salida) debe ser igual a la corriente que sale del
puerto (de entrada o de salida).
 Basandonos en las figuras mostradas, podemos
PARÁMETROS DE interelacionar las tensiones con las corrientes en las

IMPEDANCIA terminales obteniendo:

Para derivar los parámetros de impedancia,

inducimos la red de dos puertos con una fuente de
tensión o con una fuente de corriente en el puerto
de entrada como se muestra en la Figura 4 a) y b):
Y de forma matricial se representaria como:

(2)

     Los términos Z son los parámetros de impedancia. Para evaluar estos

parámetros, llevamos a cabo las siguientes pruebas.
a) b)
    Esta es una Red lineal de dos puertos; la a) está
alimentada por fuente de tensión; mientras que la
b) está alimentada por fuentes de corriente
eléctrica.
PARÁMETROS DE De manera similar, se obtienen los parámetros Z12 y Z22 mediante la
siguiente prueba, veasé en la Figura 6:
IMPEDANCIA
De acuerdo con las ecuaciones anteriores, podemos
análizar Z11 y Z12 conectando una fuente de tensión V1, al
puerto 1 con el puerto 2 en un circuito abierto, como lo
podemos ver en la Figura 5:
figura 6
A los  parámetros  Z12 y Z22, los  representamos  en  las siguientes   ecuaciones (4):

figura
5
A partir de este momento, por medio de un análisis de
circuitos determinamos, el valor de I1 y V2, para luego obtener los
parámetros Z11 y Z21; observemos las siguientes ecuaciones
(3): entonces podemos decir que
Z11=Z22 es una red simétrica
Z12=Z21 es una red de puertos recíprocos
PARÁMETROS DE IMPEDANCIA
Despúes de estudiar las figuras anteriores, al observarlas podemos
identificar las fuentes apagadas y las respectivas impedancias en cada caso.

Para explicar cada término y su relación con la

impedancia de forma más clara, decimos que
REDES RECÍPROCAS
Y CIRCUITOS T
Ahora bien, explicaremos dos casos especiales con el fin de dar a conocer
sobre las redes recíprocas y los circuitos T
   Cuando z11=z22 , se concluye que la red de dos puertos es
simétrica. Por lo tanto debemos señalar que, cuando se
presenta este tipo de caso es común encontrar una línea que
divida la red en dos mitades similares.  general.
Cuando una red de dos puertos es lineal y no tiene
fuentes dependientes y además de eso, nos encontramos
con impedancias iguales z12=z21, se determina que los
dos puertos son recíprocos. Esto quiere decir que si se
intercambian los puntos de excitación, no habrá ningún
cambio, puesto que las impedancias son iguales.
    Sí el circuito no es recíproco, es posible
reemplazarlo por un circuito equivalente mas


  Cuando un circuito es recíproco, podemos

reemplazarlo por su circuito equivalente en T.
PARÁMETROS DE No obstante, según lo establecido, para determinar estos parámetros,
necesitamos aplicar la siguiente metodología:

ADMITANCIA 1. Colocar el puerto de entrada en corto-circuito, es decir =0V.

En la siguiente figura, podemos observar el circuito equivalente para
En relación con los Es por ello que los parámetros se el paso número 1.
describen como:
parámetros Z, existe la
necesidad de una
alternativa que nos permita
describir una red de dos
puertos. Para ello, Esquema general para determinar Y11 y Y21
utilizamos los parámetros Y de forma matricial
     2. Colocar el puerto de salida en corto-circuito, es de decir
de admitancia o
=0V.
parámetros Y, los cuales
Seguidamente, en la figura que se muestra a continuación se
hacen posible expresar las representa al circuito equivalente para el paso número 2.
corrientes eléctricas
presentes en las terminales. Donde los términos Y se conocen
como parámetros de admitancia.

Esquema general para determinar Y12 y Y22

PARÁMETROS DE ADMITANCIA
A partir de los circuitos de las figuras anteriores,
obtenemos las siguientes relaciones: Y cuyo circuito equivalente se muestra en esta
imagen

Donde se le llamaremos a los parámetros Y de la

siguiente manera:
Circuito equivalente para modelar los parámetros Y
Y11= Admitancia de entrada en cortocircuito
Y12=Admitancia transferida en corto-circuito del puerto 1 al
Para concluir podemos aseverar que, de esta
puerto 2.
forma queda compruebado que es posible hacer
Y21= Admitancia transferida en corto-circuito del puerto 2 al
puerto 1. el modelo de una red recíproca.
Y22= Admitancia de salida en corto-circuito
PARÁMETROS HÍBRIDOS
    Para moldear una red con parámetro híbrido H,
es necesario seguir una serie de paso que serán
desarrollados a continuación.
1) Tomamos la corriente de entrada V1 y el
voltaje de salida I2 como variables
dependientes
2) y se representan de
la siguiente manera
Ahora bien, para explicar con claridad cada
término, podemos decir que,
h11 = Es la impedancia de entrada en corto-
circuito.
h12 = Representa la ganancia inversa de tensión
dentro de un circuito abierto.
h21 = Es la ganancia directa de corriente  en
corto-circuito.
h22 = Seria la admitancia de salida en un circuito
abierto.
CONVERSIÓN DE PARÁMETROS
 CONCLUSIONES
       Gracias a esta presentación conocimos el funcionamiento de la redes de dos puertos; por lo
que podemos asegurar que se logró el objetivo de a misma. Razón por la cual podemos concluir
diciendo que:

-Un puerto es un par de terminales por donde entra y sale corriente.

-Una red de dos puertos, cuenta con cuatro terminales y representa el puerto de entrada y
salida de corriente.
-Para este tipo de redes existen restriciones.
-Para representar a impedandia se utiliza el término Z.
-Para la admitancia usamos el término Y.
- Y de forma similar, para representa los parémetros híbridos se usa la letra H.
