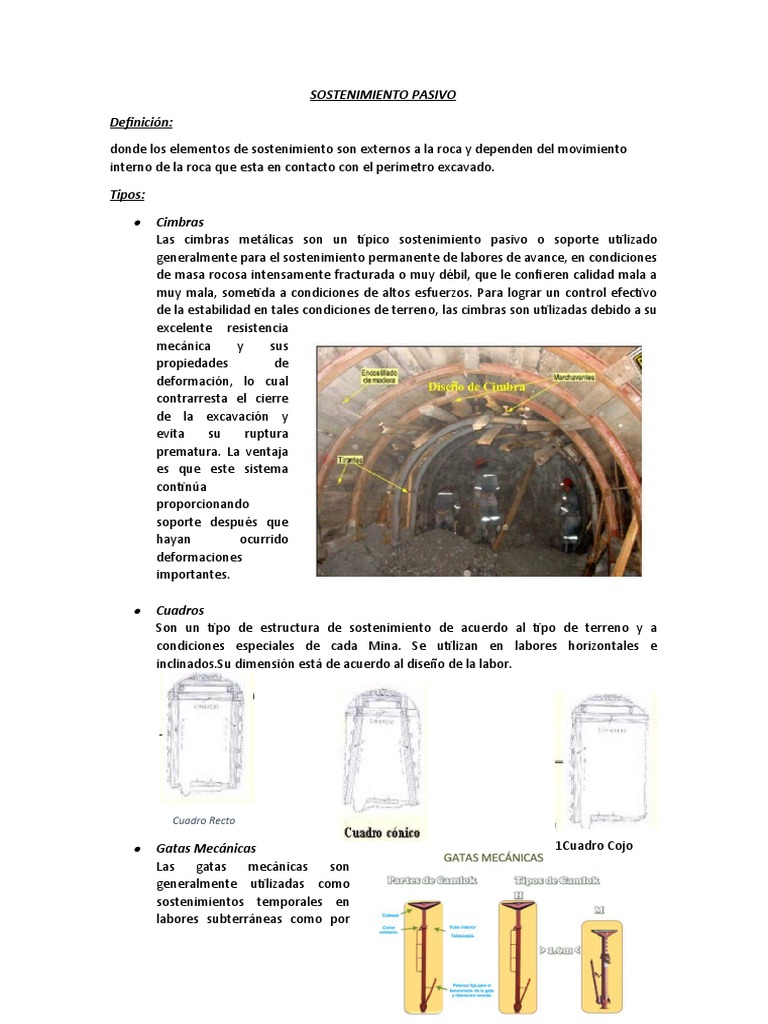

SOSTENIMIENTO PASIVO

Definición:

donde los elementos de sostenimiento son externos a la roca y dependen del movimiento
interno de la roca que esta en contacto con el perímetro excavado.

Tipos:

 Cimbras
Las cimbras metálicas son un típico sostenimiento pasivo o soporte utilizado
generalmente para el sostenimiento permanente de labores de avance, en condiciones
de masa rocosa intensamente fracturada o muy débil, que le confieren calidad mala a
muy mala, sometida a condiciones de altos esfuerzos. Para lograr un control efectivo
de la estabilidad en tales condiciones de terreno, las cimbras son utilizadas debido a su
excelente resistencia
mecánica y sus
propiedades de
deformación, lo cual
contrarresta el cierre
de la excavación y
evita su ruptura
prematura. La ventaja
es que este sistema
continúa
proporcionando
soporte después que
hayan ocurrido
deformaciones
importantes.

 Cuadros
Son un tipo de estructura de sostenimiento de acuerdo al tipo de terreno y a
condiciones especiales de cada Mina. Se utilizan en labores horizontales e
inclinados.Su dimensión está de acuerdo al diseño de la labor.

Cuadro Recto

 Gatas Mecánicas 1Cuadro Cojo

Las gatas mecánicas son
generalmente utilizadas como
sostenimientos temporales en
labores subterráneas como por
 ejemplo en al empresa minera peruana “La Poderosa” y sirven para proteger a los
trabajadores y equipos. Asimismo, contrarrestan el peligro de caídas de roca antes de
la instalación del sostenimiento permanente. Muchos de estos dispositivos, como el
Camlok, son activos por naturaleza y pueden ser trasladados según como se
desarrollen los avances en la excavación.

 Mallas Electrosoldadas
Las mallas electrosoldadas, pertenecen a la categoría de elementos de sostenimiento
tipo refuerzo o pasivo, estas son
fabricadas en acero laminado en
frío, en alambres o barras, lisas o
corrugadas. Estos alambres o
barras, se cruzan entre sí de
forma perpendicular y están
soldadas en todas sus
intersecciones permitiendo una
distribución de los esfuerzos en el
elemento estructural.

 Shotcrete
El shotcrete en minería es una técnica imprescindible en excavaciones mineras,
especialmente en proyectos de minería de socavón. que permite inyectar
neumáticamente y a alta presión una mezcla de concreto sobre una superficie de
piedra o terreno natural, mampostería, acero o madera.
