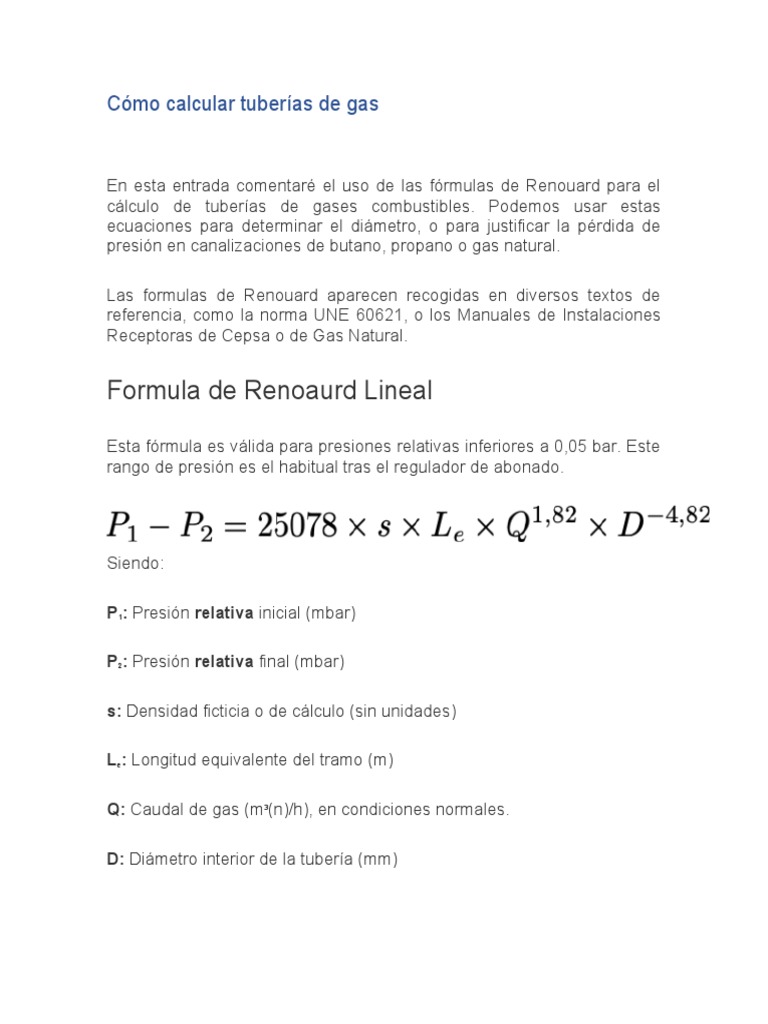

Cómo calcular tuberías de gas

En esta entrada comentaré el uso de las fórmulas de Renouard para el

cálculo de tuberías de gases combustibles. Podemos usar estas
ecuaciones para determinar el diámetro, o para justificar la pérdida de
presión en canalizaciones de butano, propano o gas natural.

Las formulas de Renouard aparecen recogidas en diversos textos de

referencia, como la norma UNE 60621, o los Manuales de Instalaciones
Receptoras de Cepsa o de Gas Natural.

Formula de Renoaurd Lineal

Esta fórmula es válida para presiones relativas inferiores a 0,05 bar. Este
rango de presión es el habitual tras el regulador de abonado.

Siendo:

P1: Presión relativa inicial (mbar)

P2: Presión relativa final (mbar)

s: Densidad ficticia o de cálculo (sin unidades)

Le: Longitud equivalente del tramo (m)

Q: Caudal de gas (m3(n)/h), en condiciones normales.

D: Diámetro interior de la tubería (mm)

Esta fórmula es útil para la determinación o la justificación del diámetro
de las tuberías en instalaciones receptoras de gas que operen a baja
presión. Este suele ser el caso de las instalaciones individuales o
particulares.

En la tablas siguiente resumimos la presión a considerar a la salida del

regulador más cercano a las aparatos de gas y la presión mínima para el
correcto funcionamiento de los aparatos más habituales. En el caso de
aparatos industriales habrá que consultar la presión mínima de
funcionamiento al fabricante del mismo.

Caso Presión Presión

a la mínima en la

salida llave de

del aparato

regulad (Norma UNE

or 60670 parte 4)

Butano o propano 28 20 mbar para

con regulador mbar butano

doméstico K30 25 mbar para

acoplado propano

directamente a la

botella

Propano con 50 42,5 mbar

regulador K50 mbar

directamente
 acoplado a la

botella

Propano con 37 25 mbar

regulador de mbar

abonado instalado

en la tubería

Gas natural con 20 17 mbar

regulador de mbar

abonado instalado

en la tubería

Formula de Renouard Cuadrática

La fórmula cuadrática es válida para cualquier rango de presiones. Tiene

el inconveniente de que presenta mayor dificultad para su resolución.
Dicha dificultad es facilmente salvable con el empleo de una hoja de
cálculo.

Siendo:

P1: Presión absoluta inicial (bar)

P2: Presión absoluta final (bar)
s: Densidad ficticia o de cálculo (sin unidades)

Le: Longitud equivalente del tramo (m)

Q: Caudal de gas (m3(n)/h), en condiciones normales, ver la nota al final.

D: Diámetro interior de la tubería (mm)

Presta atención que en esta versión de la fórmula las presiones son

absolutas y se expresan en bar. Para obtener la presión absoluta a
partir de la presión manométrica debemos sumarle la presión
atmosférica normal. En cálculos de gas y trabajando en bar la presión
atmosférica vale 1,01325 bar.

Fórmula para el cálculo de la velocidad del gas

La velocidad del gas por las tuberías suele estar limitada a 20 m/s por la
normativa de aplicación. Así, además de justificar el diámetro y la pérdida
de presión, en los cálculos para proyectos de gas, deberemos validar que
la velocidad esté en valores aceptables. Para eso podemos usar la
siguiente fórmula:

Donde:

V: Velocidad del gas (m/s)

Q: Caudal de gas (m3(n)/h), en condiciones normales, ver la nota al final.

P: Presión absoluta (bar)

D: Diámetro interior de la tubería (mm)

En los rangos de presión que se emplean en los proyectos de gases
combustibles no es necesario aplicar factor de compresibilidad (Z = 1).
Respecto a la presión a aplicar (la inicial o final), fijaos que la caída de
presión a lo largo del tramo influye en la velocidad. Por eso os
recomiendo determinar la velocidad al final del tramo, que os dará el
mayor valor, y por tanto el más desfavorable.

Densidad ficticia o de cálculo

A continuación te dejo una tabla en la que podéis consultar la densidad

ficticia o densidad de cálculo a emplear en las fórmulas de Renouard.

Gas Densidad ficticia (s)

Gas natural 0,60

Propano comercial 1,16

Butano comercial 1,44

Condiciones del gas

Los cálculos de instalaciones receptoras de combustibles gaseosos

pueden resolverse en dos condiciones distintas, condiciones estándar
(también llamadas de referencia) y condiciones normales. Se resumen
las mismas en la tabla siguiente:
 Condicione Presión Temperatura

s absoluta

Normales 1,01325 bar 0ºC (273,15 K)

Estándar 1,01325 bar 15ºC (288,15

K)

Las ecuaciones expuestas en este post son para condiciones normales.

Pueden encontrarse versiones con las constantes para condiciones
estándar. En cualquier caso podemos cambiar rápidamente las
condiciones del gas empleando la ecuación de los gases ideales, que par
el caso podría expresarse como:

cambio-de-condiciones-del-gas
Siendo:

Qn: Caudal en condiciones normales (m3(n)/h)

Qst: Caudal en condiciones estándar (m3(st)/h
