HERRAMIENTAS E INSTRUMENTOS MANUALES DE MEDICION

ANDRES FELIPE LAMAR AGUDELO

INTRODUCCION A LA TECNOLOGIA

GRUPO 301

RODRIGO LONDOÑO PEREZ

TECNOLOGIA EN MECANICA INDUSTRIAL

INSTITUCION UNIVERSITARIA PASCUAL BRAVO

SEDE ROBLEDO

20 / 03 / 2020

1

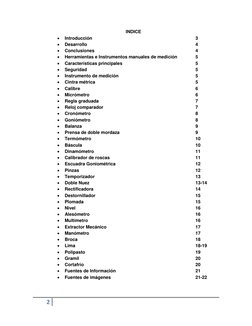

 INDICE
 Introducción 3
 Desarrollo 4
 Conclusiones 4
 Herramientas e Instrumentos manuales de medición 5
 Características principales 5
 Seguridad 5
 Instrumento de medición 5
 Cintra métrica 5
 Calibre 6
 Micrómetro 6
 Regla graduada 7
 Reloj comparador 7
 Cronómetro 8
 Goniómetro 8
 Balanza 9
 Prensa de doble mordaza 9
 Termómetro 10
 Báscula 10
 Dinamómetro 11
 Calibrador de roscas 11
 Escuadra Goniométrica 12
 Pinzas 12
 Temporizador 13
 Doble Nuez 13-14
 Rectificadora 14
 Destornillador 15
 Plomada 15
 Nivel 16
 Alesómetro 16
 Multímetro 16
 Extractor Mecánico 17
 Manómetro 17
 Broca 18
 Lima 18-19
 Polipasto 19
 Gramil 20
 Cortafrío 20
 Fuentes de Información 21
 Fuentes de imágenes 21-22

2

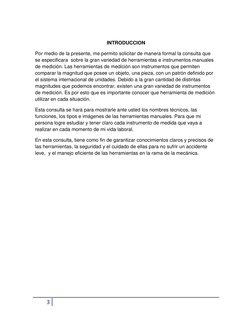

 INTRODUCCION

Por medio de la presente, me permito solicitar de manera formal la consulta que

se especificara sobre la gran variedad de herramientas e instrumentos manuales
de medición. Las herramientas de medición son instrumentos que permiten
comparar la magnitud que posee un objeto, una pieza, con un patrón definido por
el sistema internacional de unidades. Debido a la gran cantidad de distintas
magnitudes que podemos encontrar, existen una gran variedad de instrumentos
de medición. Es por esto que es importante conocer que herramienta de medición
utilizar en cada situación.

Esta consulta se hará para mostrarle ante usted los nombres técnicos, las
funciones, los tipos e imágenes de las herramientas manuales. Para que mi
persona logre estudiar y tener claro cada instrumento de medida que vaya a
realizar en cada momento de mi vida laboral.

En esta consulta, tiene como fin de garantizar conocimientos claros y precisos de

las herramientas, la seguridad y el cuidado de ellas para no sufrir un accidente
leve, y el manejo eficiente de las herramientas en la rama de la mecánica.

3

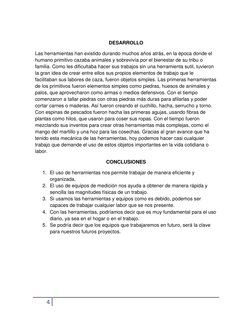

 DESARROLLO

Las herramientas han existido durando muchos años atrás, en la época donde el
humano primitivo cazaba animales y sobrevivía por el bienestar de su tribu o
familia. Como les dificultaba hacer sus trabajos sin una herramienta sutil, tuvieron
la gran idea de crear entre ellos sus propios elementos de trabajo que le
facilitaban sus labores de caza, fueron objetos simples. Las primeras herramientas
de los primitivos fueron elementos simples como piedras, huesos de animales y
palos, que aprovecharon como armas o medios defensivos. Con el tiempo
comenzaron a tallar piedras con otras piedras más duras para afilarlas y poder
cortar carnes o maderas. Así fueron creando el cuchillo, hacha, serrucho y torno.
Con espinas de pescados fueron hacha las primeras agujas, usando fibras de
plantas como hilos, que usaron para coser sus ropas. Con el tiempo fueron
mezclando sus inventos para crear otras herramientas más complejas, como el
mango del martillo y una hoz para las cosechas. Gracias al gran avance que ha
tenido esta mecánica de las herramientas, hoy podemos hacer casi cualquier
trabajo que demande el uso de estos objetos importantes en la vida cotidiana o
labor.

CONCLUSIONES

1. El uso de herramientas nos permite trabajar de manera eficiente y

organizada.
2. El uso de equipos de medición nos ayuda a obtener de manera rápida y
sencilla las magnitudes físicas de un trabajo.
3. Si usamos las herramientas y equipos como es debido, podemos ser
capaces de trabajar cualquier labor que se nos presente.
4. Con las herramientas, podríamos decir que es muy fundamental para el uso
diario, ya sea en el hogar o en el trabajo.
5. Se podría decir que los equipos que trabajaremos en futuro, será la clave
para nuestros futuros proyectos.

4

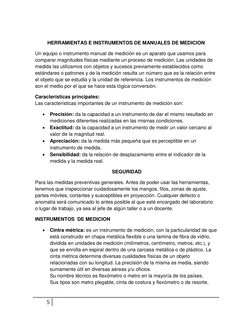

 HERRAMIENTAS E INSTRUMENTOS DE MANUALES DE MEDICION

Un equipo o instrumento manual de medición es un aparato que usamos para

comparar magnitudes físicas mediante un proceso de medición. Las unidades de
medida las utilizamos con objetos y sucesos previamente establecidos como
estándares o patrones y de la medición resulta un número que es la relación entre
el objeto que se estudia y la unidad de referencia. Los instrumentos de medición
son el medio por el que se hace esta lógica conversión.

Características principales:
Las características importantes de un instrumento de medición son:

 Precisión: da la capacidad a un instrumento de dar el mismo resultado en

mediciones diferentes realizadas en las mismas condiciones.
 Exactitud: da la capacidad a un instrumento de medir un valor cercano al
valor de la magnitud real.
 Apreciación: da la medida más pequeña que es perceptible en un
instrumento de medida.
 Sensibilidad: da la relación de desplazamiento entre el indicador de la
medida y la medida real.

SEGURIDAD

Para las medidas preventivas generales. Antes de poder usar las herramientas,
tenemos que inspeccionar cuidadosamente los mangos, filos, zonas de ajuste,
partes móviles, cortantes y susceptibles en proyección. Cualquier defecto o
anomalía será comunicado lo antes posible al que esté encargado del laboratorio
o lugar de trabajo, ya sea al jefe de algún taller o a un docente.

INSTRUMENTOS DE MEDICION

 Cintra métrica: es un instrumento de medición, con la particularidad de que

está construido en chapa metálica flexible o una lamina de fibra de vidrio,
dividida en unidades de medición (milímetros, centímetro, metros, etc.), y
que se enrolla en espiral dentro de una carcasa metálica o de plástico. La
cinta métrica determina diversas cualidades físicas de un objeto
relacionadas con su longitud. La precisión de la misma es media, siendo
sumamente útil en diversas aéreas y/u oficios.
Su nombre técnico es flexómetro o metro en la mayoría de los países.
Sus tipos son metro plegable, cinta de costura y flexómetro o de resorte.

5

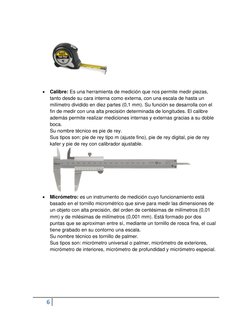

 Calibre: Es una herramienta de medición que nos permite medir piezas,
tanto desde su cara interna como externa, con una escala de hasta un
milímetro dividido en diez partes (0,1 mm). Su función se desarrolla con el
fin de medir con una alta precisión determinada de longitudes. El calibre
además permite realizar mediciones internas y externas gracias a su doble
boca.
Su nombre técnico es pie de rey.
Sus tipos son: pie de rey tipo m (ajuste fino), pie de rey digital, pie de rey
kafer y pie de rey con calibrador ajustable.

 Micrómetro: es un instrumento de medición cuyo funcionamiento está

basado en el tornillo micrométrico que sirve para medir las dimensiones de
un objeto con alta precisión, del orden de centésimas de milímetros (0,01
mm) y de milésimas de milímetros (0,001 mm). Está formado por dos
puntas que se aproximan entre sí, mediante un tornillo de rosca fina, el cual
tiene grabado en su contorno una escala.
Su nombre técnico es tornillo de palmer.
Sus tipos son: micrómetro universal o palmer, micrómetro de exteriores,
micrómetro de interiores, micrómetro de profundidad y micrómetro especial.

6

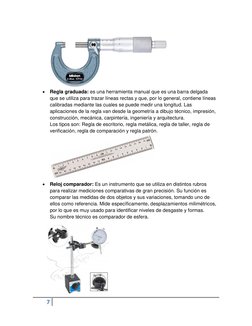

 Regla graduada: es una herramienta manual que es una barra delgada
que se utiliza para trazar líneas rectas y que, por lo general, contiene líneas
calibradas mediante las cuales se puede medir una longitud. Las
aplicaciones de la regla van desde la geometría a dibujo técnico, impresión,
construcción, mecánica, carpintería, ingeniería y arquitectura.
Los tipos son: Regla de escritorio, regla metálica, regla de taller, regla de
verificación, regla de comparación y regla patrón.

 Reloj comparador: Es un instrumento que se utiliza en distintos rubros

para realizar mediciones comparativas de gran precisión. Su función es
comparar las medidas de dos objetos y sus variaciones, tomando uno de
ellos como referencia. Mide específicamente, desplazamientos milimétricos,
por lo que es muy usado para identificar niveles de desgaste y formas.
Su nombre técnico es comparador de esfera.

7

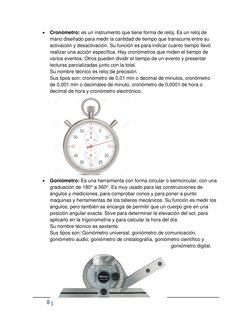

 Cronómetro: es un instrumento que tiene forma de reloj. Es un reloj de
mano diseñado para medir la cantidad de tiempo que transcurre entre su
activación y desactivación. Su función es para indicar cuánto tiempo llevó
realizar una acción específica. Hay cronómetros que miden el tiempo de
varios eventos. Otros pueden dividir el tiempo de un evento y presentar
lecturas parcializadas junto con la total.
Su nombre técnico es reloj de precisión.
Sus tipos son: cronómetro de 0,01 min o decimal de minutos, cronómetro
de 0,001 min o decimales de minuto, cronómetro de 0,0001 de hora o
decimal de hora y cronómetro electrónico.

 Goniómetro: Es una herramienta con forma circular o semicircular, con una

graduación de 180° a 360°. Es muy usado para las construcciones de
ángulos y mediciones, para comprobar conos y para poner a punto
maquinas y herramientas de los talleres mecánicos. Su función es medir los
ángulos, pero también se encarga de permitir que un cuerpo gire en una
posición angular exacta. Sirve para determinar la elevación del sol, para
aplicarlo en la trigonometría y para calcular la hora del día.
Su nombre técnico es sextante.
Sus tipos son: Goniómetro universal, goniómetro de comunicación,
goniómetro audio, goniómetro de cristalografía, goniómetro científico y
goniómetro digital.

8

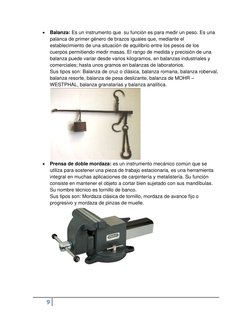

 Balanza: Es un instrumento que su función es para medir un peso. Es una
palanca de primer género de brazos iguales que, mediante el
establecimiento de una situación de equilibrio entre los pesos de los
cuerpos permitiendo medir masas. El rango de medida y precisión de una
balanza puede variar desde varios kilogramos, en balanzas industriales y
comerciales; hasta unos gramos en balanzas de laboratorios.
Sus tipos son: Balanza de cruz o clásica, balanza romana, balanza roberval,
balanza resorte, balanza de pesa deslizante, balanza de MOHR –
WESTPHAL, balanza granatarias y balanza analítica.

 Prensa de doble mordaza: es un instrumento mecánico común que se

utiliza para sostener una pieza de trabajo estacionaria, es una herramienta
integral en muchas aplicaciones de carpintería y metalistería. Su función
consiste en mantener el objeto a cortar bien sujetado con sus mandíbulas.
Su nombre técnico es tornillo de banco.
Sus tipos son: Mordaza clásica de tornillo, mordaza de avance fijo o
progresivo y mordaza de pinzas de muelle.

9
 Termómetro: es un instrumento cuya utilidad es medir la temperatura, a
través de diversos mecanismos y escalas. El más común de estos
mecanismos fue la dilatación, propiedad de ciertos de
materiales expandirse de cara a la presencia de calor,
común entre los metales y otras sustancias, como los
alcoholes.
Sus tipos son: termómetro de mercurio, pirómetro,
termómetro de gas, termómetro de lámina bimetálica,
termómetro digital y termómetro clínico.

 Báscula: Es un elemento que se ubica dentro de las herramientas de

medición, ya que su función es arrojar el peso de distintos objetos. También
son conocidas como balanzas, sin embargo hay un factor de suma
importancia que las diferencia: una báscula es empleada para calcular el
peso de cuerpos y masas de grandes pesos y proporciones, mientras que
una balanza está especialmente diseñada para calcular el peso de cuerpos
de proporciones más reducidas.
Sus tipos son: báscula con muelle elástico, báscula con muelle elástico y
báscula electrónicas.

10
 Dinamómetro: es un instrumento de medición que tiene por finalidad medir
y determinar la magnitud de una fuerza. Su función se basa en el
funcionamiento en la elasticidad de un resorte.
Sus tipos son: Dinamómetro mecánicos y dinamómetro digitales.

 Calibrador de Roscas: Una rosca es una hendidura helicoidal continua

sobre la superficie externa o interna de un cilindro o no. Su función es de
insertar un elemento (ya sea tornillo, perno o tubo) en el interior de un
hueco con forma similar y con una rosca equivalente, a través de un
movimiento circular, con el objeto de integrar ambas piezas. Las roscas se
destinan a distintos usos. Las de cilindros son las más comunes y se
utilizan en tornillos, pernos y sus correspondientes tuercas, con el objetivo
de unir con firmeza dos elementos en principio separados.
Su nombre técnico es Galga de roscas.
Sus tipos son: Roscas de paso grueso, roscas de paso fino, roscas de paso
extrafino y roscas de ocho hilos.

11
 Escuadra Goniométrica: Es un instrumento moderno de medición para
medir diversas cosas. Cumple la función de diversas herramientas de
medición por separado que ocuparían todo un banco de trabajo. Se puede
utilizar como una escuadra de comprobación o una escuadra inglete (o
falsa escuadra), de las que se diferencia en su apariencia. Consiste en una
lámina o regla que lleva montados una serie de accesorios útiles
intercambiables, denominados cabezales, que pueden desplazarse
libremente a lo largo de la regla por medio de una ranura ubicada en el
centro de la regla.
Su nombre técnico es Escuadra combinada.
Sus tipos son, dependiendo de la cabeza: Cabezal de escuadra, cabezal de
transportador y cabezal busca centro o de centrado.

 Pinzas: Es una de las herramientas manuales más utilizadas a lo largo de

la existencia. Gracias a su diseño, nos permite agarrar o sostener con
mayor facilidad, una cosa entre sus extremos. El funcionamiento de la pinza
obedece a la lógica de las palancas simples: al hacer fuerza sobre los
mangos de la herramienta, sus puntas se cierran, pudiendo apresar algo y,
de esta forma, moverlo, girarlo, etc.
Su nombre técnico es Alicate
Sus tipos son: Pinza de mecánico, pinza de presión, pinza electricista, pinza
de punta, pinza de corte, pinza pela-cables, pinza con punta a 90°, pinza

12
 saca fusibles y pinza ponchadora.

 Temporizador: Este instrumento de medición viene a ser una evolución del

reloj de arena, pues tiene la misma función de contabilizar el tiempo que ha
transcurrido durante un proceso o fenómeno dado. Su función varía en
cuanto a su funcionamiento, tomando en consideración el tipo de
temporizador que sea. Sin embargo, hay cualidades en común que se
pueden agrupar para intentar explicare la manera en cómo se desenvuelve.
Además, recibe señales de tensión que lo impulsa al relé en sí para ejercer
su función y al final va a intercambiar los contactos, sumar las señales y así
cumplir con la cantidad de tiempo programada.
Su nombre técnico es Minutero.
Sus tipos son: Temporizador a la conexión, temporizador a la desconexión,
temporizador electrónico, temporizador térmico, temporizador magnético,
temporizador neumático, temporizador de motor y temporizador para
arrancadores.

 Doble Nuez: Es una herramienta utilizada para sujetar otros instrumentos

del mismo laboratorio, pueden ser pinzas, aros o agarraderas. Está
elaborada en metal y para poder cumplir su función, debe estar ajustada a

13
 un soporte universal. La doble nuez tiene una función específica y única
que es sujetar objetos del laboratorio, permitiendo la realización de estudios
o análisis dentro del mismo. Es una herramienta que debe estar dentro de
los principales elementos del laboratorio.
Su nombre técnico es Pinzas con nuez.
Hasta el momento no existe algún tipo en particular, ósea que solo existe
un solo modelo que cumple con todas las necesidades de quien la utiliza.
Su finalidad específica es la de sujetar, por lo que la manera en que fue
elaborada cumple su cometido a la perfección.

 Rectificadora: Es una máquina herramienta, utilizada para realizar

mecanizados por abrasión (remoción de material), con mayor precisión
dimensional y menos rugosidad que en el mecanizado por arranque de
viruta. Las piezas que se rectifican son principalmente de acero endurecido
mediante un tratamiento térmico. Se utilizan discos abrasivos robustos,
llamados muelas. Su función consiste en alcanzar en las dimensiones
tolerancias muy estrictas y una elevada calidad de acabado superficial, se
hace indispensable en el trabajo de los materiales duros o de las superficies
endurecidas por tratamientos térmicos.
Sus tipos son: Rectificadora de superficie, rectificadora cilíndrica,
rectificadora universal, rectificadora especial y rectificadora con sistema de

control CNC.

14
 Destornillador: Al igual que la pinza, el destornillador es una herramienta
muy útil que cualquiera de nosotros tenemos más de una en nuestras casas.
Su función consiste en apretar y aflojar tornillos y otros elementos de
máquinas que requieren poca fuerza de apriete.
Su nombre técnico es Atornillador.
Sus tipos son: Destornillador plano, destornillador Phillips, destornillador
Pozidriv, destornillador Torx, destornillador hexagonal o tipo Allen y
destornillador Robertson.

 Plomada: Esta herramienta es una de las más antiguas en la construcción.

La plomada emplea la ley de la gravedad para establecer lo que es
verdaderamente “vertical”. Resulta sencillo comprender el principio en el
que se basa: una cuerda suspendida que contiene un peso en la parte
inferior será vertical y perpendicular a cualquier plano de nivel que atraviese.
Sus tipos son: Plomada láser.

15
 Nivel: Es un instrumento de medición utilizado para determinar la
horizontalidad o verticalidad de un elemento. Su función consiste en indicar
si un plano o una superficie se encuentran en posición perfectamente
horizontal (a nivel) o vertical (aplomado).
Sus tipos son: Nivel de carpintería, nivel de albañilería, nivel torpedo, nivel
de línea, nivel de fijación, nivel de precisión, nivel de ojo de buey, nivel de
topografía y nivel electrónico láser.

 Alesómetro: Es un instrumento de medición que se utiliza para medir o

verificar la concentricidad o los diámetros de las piezas. Su funcionamiento
y forma es muy parecida a la del micrómetro y está formado por unos
palpadores alojados en una carcasa de acero en su extremo (que es con lo
que medimos), y un cilindro dividido en milímetros junto a un nonio, que
puede ser normal, analógico o digital.

 Multímetro: Es un equipo eléctrico y portátil usado para medir magnitudes

eléctricas activas: corrientes y potenciales (tensiones), o magnitudes
eléctricas pasivas: resistencias, capacidades y otras. Cuenta con un
selector que según la posición puede trabajar como voltímetro, amperímetro
y ohmímetro.
Su nombre técnico es polímetro o tester.
Sus tipos son: Multímetro analógico y multímetro digital.

16
 Extractor Mecánico: Es una herramienta manual que se utiliza para la
extracción de poleas, cojinetes de los ejes, rodamientos, rotulas, retenes,
engranajes, etc. En general de piezas montadas por ajuste con apriete. Son
muy útiles para todo tipo de proyectos. Una vez que sepa cómo usarlos,
encontrará todo tipo de aplicaciones creativas.
Sus tipos son: Extractor de terminales, extractor balanceador, extractor de 2
garras y de 3 garras, extractor de volante y extractor de polea.

 Manómetro: Es un instrumento que se utiliza para medir la presión de los

fluidos dentro de los recipientes cerrados, como puede ser un tanque. Su
función se basa igual que el funcionamiento del barómetro, ya que toman
como referencia la presión atmosférica y miden la diferencia entre la
presión real o absoluta.
Sus tipos son: Manómetro elástico, manómetro electrónico y manómetro
líquido.

17
 Broca: Son herramientas de corte que se utilizan para quitar material. Para
crear agujeros, casi siempre de sección circular. Existen muchos tipos de
brocas y vienen en tamaños distintos y formas distintas que pueden crear
diferentes tipos de agujeros en muchos materiales diferentes. La mayoría
de las brocas para uso del consumidor tienen vástagos rectos. Para
perforaciones de alta resistencia en la industria, a veces se utilizan brocas
con vástagos cónicos. Otros tipos de vástagos utilizados incluyen los de
forma hexagonal y varios sistemas de liberación rápida patentados.
Los tipos son: Broca helicoidales, broca escalonada, broca para metal,
broca de centraje y manchado, broca hueca, broca avellanadora, broca
expulsora, broca de taladro de pistola, broca de pala de metal, broca recta
estriada, broca para madera, broca de labio y espuela, broca de pala para
madera, broca Forstner, broca centradora, broca gimlet y broca de bisagra.

 Lima: Es una herramienta manual que se utiliza para eliminar las

cantidades finas de material de una pieza de trabajo. La mayoría son
herramientas de mano, hechas de una barra de acero endurecido de
sección transversal rectangular, cuadrada, triangular o redonda, con una o
más superficies cortadas con dientes afilados, generalmente paralelos.
Los tipos son: Lima de fresado, lima plana, lima cuadrada, lima triangular,
lima rabo de rata, lima semicircular, lima de combinación, lima de cruce,

18
 lima de borde redondo, lima Barrette, lima de control, lima de Planemaker,
lima de ganchillo, lima de cuchillas, lima de punta, lima de anillo, lima
paralelas redondas, lima de igualación, lima de corte longitudinal, lima de
tuerca, lima de pilar, lima de protección, lima de escofina de herrador, lima
diamantadas, lima de aguja, lima de Riffler, lima de máquinas, lima de
escape y lima dental.

 Polipasto: Es una máquina que se utiliza para levantar o mover una carga
con una gran ventaja mecánica, porque se necesita aplicar una fuerza
mucho menor al peso que hay que mover. Estos mecanismos se utilizan
mucho en los talleres o industrias que cargan elementos y materiales muy
pesados para hacer más rápida y fácil la elevación y colocación de estas
piezas en las diferentes herramientas que hay en los talleres o almacenes,
así como cargarlas y descargarlas de los camiones que las transportan.
Sus tipos son: Polipasto manual y polipasto móvil

19
 Gramil: Es un instrumento de medición, que se usa generalmente para
transferir mediciones a una pieza marcando una línea y para indicar la
exactitud o paralelismo de superficies. Se construye generalmente de
madera liviana y resistente. Su función es de marcar líneas paralelas de
corte en referencia a una orilla o superficie, además de otras operaciones,
se traza en los bordes de la madera.
Sus tipos son: Gramil marcado, gramil de corte y gramil de mortaja y doble
punta.

 Cortafrío: Es una herramienta manual diseñada para cortar, ranurar o

desbastar material en frío, mediante el golpe que se da a estas
herramientas con un martillo adecuado. El cortafrío se usa únicamente en
frío con la ayuda de una herramienta de soporte como un martillo o una
maza y sus funciones son dos; dividir un material y extraer virutas de un
material.
Su nombre técnico es Cincel.
Sus tipos son: Cincel de punta aguda, cincel de punta redonda, cincel para
ranuras de engrase, cincel para repujado, cincel plano, cincel trazador,
cincel abridor, cincel texturado y cincel de punta de diamante.

20
 FUENTES DE INFORMACION

EN LAS FUENTES DE INFORMACION ESCRIBIRE LAS PAGINAS DE DONDE

PUDE CONSEGUIR LAS DEFINICIONES DE LAS HERRAMIENTAS HECHAS
EN ESTA CONSULTA, YA QUE SON MUCHAS PONER LOS 30 ENLACES Y
SERIA MUY LARGO.

 https://www.demaquinasyherramientas.com/herramientas-manuales/
 https://es.wikipedia.org/wiki/Herramienta_manual
 https://www.ecured.cu/EcuRed:Enciclopedia_cubana
 https://utensiliospara.com/utensilios/trabajo/
 https://www.areatecnologia.com/herramientas/metrologia.html
 https://materialeslaboratorio.com/
 https://como-funciona.co/herramientas-de-medicion/
 https://www.feandalucia.ccoo.es/docu/p5sd7857.pdf
 https://www.tuherramienta.net/herramientas/manuales/
 https://prezi.com/t5pfuve2zpar/herramientas-manuales-e-instrumentos-de-
medicion/

FUENTES DE IMAGENES

 https://ibb.co/hsRPKqn
 https://ibb.co/t45sxqK
 https://ibb.co/7gQ1DtJ
 https://ibb.co/0FT7xXZ
 https://ibb.co/L50887Q
 https://ibb.co/M9hTCFn
 https://ibb.co/CvLV1W7
 https://ibb.co/k3fBcjZ
 https://ibb.co/Zfz7sLw
 https://ibb.co/449fFnk
 https://ibb.co/chW6WWs
 https://ibb.co/2YnCbVz
 https://ibb.co/xX5DPff
 https://ibb.co/Fx5xFw1
 https://ibb.co/1259JcH
 https://ibb.co/3BjfcZv

21
 https://ibb.co/5hZmLJW
 https://ibb.co/rbHh1Nd
 https://ibb.co/RvHbkRZ
 https://ibb.co/0cmbkbf
 https://ibb.co/L9m1zPV
 https://ibb.co/ZXcVk7W
 https://ibb.co/Dw7HS1B
 https://ibb.co/YTKcHf8
 https://ibb.co/q1hFWyT
 https://ibb.co/rGhRGTf
 https://ibb.co/yWTS8H9
 https://ibb.co/d2kMdhn
 https://ibb.co/xSjTL3y
 https://ibb.co/BHhWby4

22
