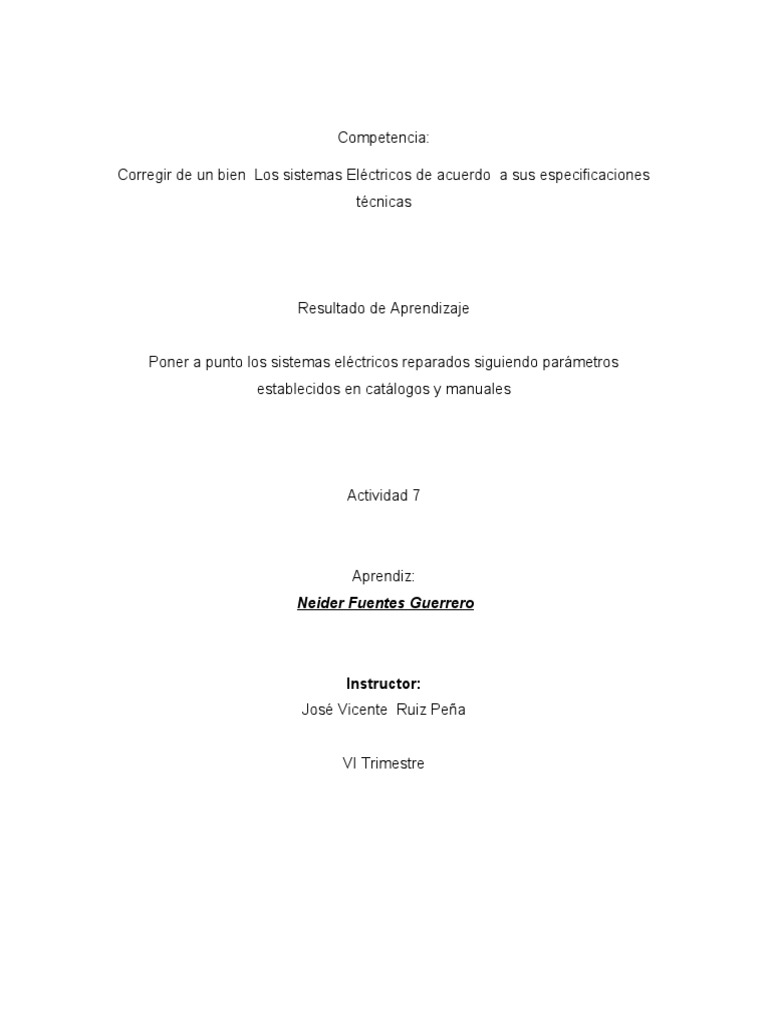

Competencia:

Corregir de un bien Los sistemas Eléctricos de acuerdo a sus especificaciones

técnicas

Resultado de Aprendizaje

Poner a punto los sistemas eléctricos reparados siguiendo parámetros

establecidos en catálogos y manuales

Actividad 7

Aprendiz:
Neider Fuentes Guerrero

Instructor:
José Vicente Ruiz Peña

VI Trimestre
 PRACTICA 1: SECUENCIA MANUAL DE TRES ETAPAS.
Secuencia para prender y el apagado debe ser simultáneo.
Se quiere arrancar tres motores en cascada. Si se intenta arrancar el motor 2 sin
que arranque el motor 1 no podrá hacerlo y lo mismo ocurre con el motor 3 si no
arranca el motor 2. Para arrancarlos tendrá que hacerlo en el orden 1, 2, y 3; los
motores deben finalizar su funcionamiento al mismo tiempo, cada motor estará
protegido por su relé térmico. Haga el listado de elementos utilizados describiendo
las características técnicas de cada uno.

Funcionamiento

Inicialmente procedemos a energizar nuestro sistema , Activamos

nuestros Disyuntores III Q1-Q2-Q3 accionamos el pulsador S1 el
cual me va a energizar el Contactor III K1 y arrancara el primer motor
M1 , comprobamos que se esté cumpliendo lo planteamos
accionamos el pulsador S3 y no arranca el motor porque por que no
cumple la condición .De este modo accionamos el pulsador S2 este
nos energiza el Contactor III K2 y arranca el segundo motor M2
,procedemos a accionar el tercer pulsador S3 que energiza Contactor
III K3 y arrancara el ultimo motor M3. Para finalizar con lo
requerido para detener los motores al mismo tiempo accionamos el
Contacto pulsador NC S4.
 TABLA DE ELEMENTOS
Alimentación L1 L2 L3 N PE
Disyuntor III Q1-Q2-Q3
Contactor III KM1-KM2-KM3
Relé térmico F1-F2-F3
Motor trifásico M1-M2-M3
Disyuntor I Q4
Contacto térmico NC .NA F1-F2-F3
Contacto pulsador seta S0
NC
Contacto pulsador NA S1-S2-S3
Contacto pulsador NC S4
Bobina monoestable KM1-KM2-KM3
Señalización óptica H1-H2-H3

PRÁCTICA 2: SECUENCIA MANUAL DE TRES ETAPAS.

Secuencia para prender y apagado independiente.

Se quiere arrancar tres motores en cascada. Si se intenta arrancar el motor 2 sin
que arranque el motor 1 no podrá hacerlo y lo mismo ocurre con el motor 3 si no
arranca el motor 2. Para arrancarlos tendrá que hacerlo en el orden 1, 2, y 3; cada
motor puede finalizar su funcionamiento en el momento que se desee y en forma
independiente, sin alterar el funcionamiento de las otras etapas, cada motor estará
protegido por su relé térmico
FUNCIONAMIENTO

Inicialmente procedemos a energizar nuestro sistema , Activamos

nuestros Disyuntores III Q1-Q2-Q3 -Q4accionamos el pulsador S1 el
cual me va a energizar el Contactor III K1 y arrancara el primer motor
M1 , de este modo accionamos el pulsador S2 este nos energiza el
Contactor III K2 y arranca el segundo motor M2 ,procedemos a
accionar el tercer pulsador S3 que energiza Contactor III K3 y
arrancara el ultimo motor M3 .Para el siguiente paso realizamos
unas retenciones en cada pulsador de arranque para que al
accionar los pulsadores para detener cada motor fueran
independientes de este moto al estar activados los tres motores y
procedemos a accionar el pulsador Contacto pulsador NC S4- este
parara únicamente el motor M1-S6 el motor M2 Y S4 apagara el
motor M3 sin importar el orden de apagado.
 TABLA DE ELEMENTOS
Alimentación L1 L2 L3 N PE
Disyuntor III Q1-Q2-Q3
Contactor III KM1-KM2-KM3
Relé térmico F1-F2-F3
Motor trifásico M1-M2-M3
Disyuntor I Q4
Contacto térmico NC .NA F1-F2-F3
Contacto pulsador seta S0
NC
Contacto pulsador NA S1-S2-S3
Contacto pulsador NC S4-S5-56
Bobina monoestable KM1-KM2-KM3
Señalización óptica H1-H2-H3

PRÁCTICA 3: SECUENCIA MANUAL DE TRES ETAPAS.

Sistema FIFO, primeros en entrar, primeros en salir.

En este proceso se tienen dos secuencias, 1, 2, 3 para prender y 1, 2, 3, para
apagar. Como se puede apreciar ambas secuencias son semejantes, ya que tanto
para prender como para apagar se debe seguir el mismo orden.

FUNCIONAMIENTO

Inicialmente procedemos a energizar nuestro sistema , Activamos nuestros

Disyuntores III Q1-Q2-Q3 –Q4accionamos el pulsador S1 el cual me va a
energizar el Contactor III K1 y arrancara el primer motor M1 , de este modo
accionamos el pulsador S2 este nos energiza el Contactor III K2 y arranca el
segundo motor M2 ,procedemos a accionar el tercer pulsador S3 que energiza
Contactor III K3 y arrancara el ultimo motor M3.
La siguiente condición es que los motores deben apagarse en el mismo orden
en que se prendieron para esto en el primer motor realizamos una retención
con el Contacto pulsador NC S4 Y UN Contacto auxiliar NA de KM1 para que
solo se apague este motor y si accionamos los demás no se puede porque no
es la condición una vez apagado el motor realizamos el mismo proceso de la
retención pero con Contacto pulsador NA S2 , Contacto auxiliar NA KM1 , que me
apaga motor M1y el Contacto pulsador NC S5 que será el de accionar para
apagar el M2 en conjunto con el Contacto auxiliar NA KM2 Y el Contacto auxiliar
NA KM1 Que me indica que el M1 ya está apagado .y finalmente nuestro último
paso será apagar el tercer motor M3 para esto realizamos la retención utilizando
Contacto pulsador NA S3 , Contacto auxiliar NA KM2 , que me apaga motor M1y
el Contacto pulsador NC S6 que será el de accionar para apagar el M2 en
conjunto con el Contacto auxiliar NA KM2 Y el Contacto auxiliar NA KM3 Que me
indica que el M2 ya está apagado y apagara el tercer motor M3 .
 TABLA DE ELEMENTOS

Alimentación L1 L2 L3 N PE
Disyuntor III Q1-Q2-Q3-Q4
Contactor III KM1-KM2-KM3
Relé térmico F1-F2-F3
Motor trifásico M1-M2-M3
Disyuntor I Q4
Contacto térmico NC .NA F1-F2-F3
Contacto pulsador seta S0
NC
Contacto pulsador NA S1-S2-S3
Contacto pulsador NC S4-S5-56
Bobina monoestable KM1-KM2-KM3
Señalización óptica H1-H2-H3
Contacto auxiliar NA KM1-KM2-KM3

PRACTICA 4: PARADA DE 3 MOTORES EN CASCADA (SECUENCIA 3, 2, 1).

Al operar un pulsador arrancará los tres motores a la vez, pero para detenerlos se
debe hacer en el orden 3, 2, 1. De forma manual, si intento apagar el motor 2, este
no se debe detener hasta que lo haga el motor 3, lo mismo con el motor 1, no se
debe detener hasta que lo haya hecho el motor 2.
FUNCINAMIENTO

Para esta actividad Inicialmente procedemos a energizar nuestro sistema

activamos nuestros Disyuntores III Q1-Q2-Q3 –Q4 se requiere que los tres
motores arranquen al mismo tiempo para ello anclamos el pulsador S1 A los tres
motores en ese caso los tres arrancan al tiempo ya que nos energiza los tres
contactares KM1-KM2-KM3 de este modo cumplimos con la condición numero 1
por otra parte nos requiere que los motores deben de apagarse en este orden
M3-M2-M1- para ello realizamos nuestra primera retención entre el pulsador NA
S1 Pulsador S4 el contacto auxiliar KM1 y apartir de estos realizo el siguiente
con el Contacto auxiliar NA KM2 del motor M1 de este modo será el último motor
en apagar. La segunda retención la realizamos entre pulsador NA S1 Pulsador
S5 el contacto auxiliar KM2 y a partir de estos realizo el siguiente con el
Contacto auxiliar NA KM3 del motor M2 que sería el segundo en apagarse . y en
el tercer y último paso realizamos la retención entre pulsador NA S1 y el Pulsador
S5 el contacto auxiliar KM2 y KM3 del motor M3 de este modo este sería el
primer motor que accionaríamos para apagar y después en la secuencia
requerida 2 y 1 de este modo estaríamos cumpliendo con lo requerido en la
actividad .
 TABLA DE ELEMENTOS
Alimentación L1 L2 L3 N PE
Disyuntor III Q1-Q2-Q3
Contactor III KM1-KM2-KM3
Relé térmico F1-F2-F3
Motor trifásico M1-M2-M3
Disyuntor I Q4
Contacto térmico NC .NA F1-F2-F3
Contacto pulsador seta S0
NC
Contacto pulsador NA S1
Contacto pulsador NC S4-S5-56
Bobina monoestable KM1-KM2-KM3
Señalización óptica H1-H2-H3

PRACTICA 5: SECUENCIA MANUAL DE TRES ETAPAS.

Sistema LIFO, últimos en entrar, primeros en salir.

En este proceso se tienen dos secuencias, 1, 2, 3 para prender y 3, 2, 1, para
apagar. Como se puede apreciar ambas secuencias son opuestas, ya que para
prender sigue un orden y para apagar se invierte completamente el orden.
FUNCINAMIENTO
Para esta actividad Inicialmente procedemos a energizar nuestro sistema
activamos nuestros Disyuntores III Q1-Q2-Q3- Q4 iniciamos accionando nuestro
primer pulsador S1 este nos va a energizar el primero motor si accionamos S3
no va a arrancar el tercer motor dado que la condición que nos requiere el
informe es que deben activarse en orden para proceder con lo siguiente
accionamos el pulsador S2 que me va a energizar el segundo motor y por último
el pulsador S3 estaríamos cumpliendo la primera parte ahora es fundamental a
la hora de apagar cada motor debe ser en un respectivo orden para eso realismos
la implementación de pulsadores NC en este caso para apagar el motor S3
accionamos el pulsador S6 que esta por medio de una retención que me va a
permitir que este sea el primer motor en apagar el motor M3 de igual modo si
tratamos de apagar el M1 no se permite dado a la conexión realizada y la
respectiva retención ,procedemos a accionar el pulsador S5 el cual me va a des
energizar el segundo motor M2 finalmente procedemos con el accionamiento de
nuestro último pulsador S3 que cortara la señal y me apagara el motor M1 y está
listo para un nuevo proceso dando cumplimiento a lo requerido .
 TABLA DE ELEMENTOS

Alimentación L1 L2 L3 N PE
Disyuntor III Q1-Q2-Q3
Contactor III KM1-KM2-KM3
Relé térmico F1-F2-F3
Motor trifásico M1-M2-M3
Disyuntor I Q4
Contacto térmico NC .NA F1-F2-F3
Contacto pulsador seta S0
NC
Contacto pulsador NA S1-S2-S3
Contacto pulsador NC S4-S5-56
Bobina monoestable KM1-KM2-KM3
Señalización óptica H1-H2-H3

PRACTICA 6: TRES MOTORES QUE SE IMPIDEN EL FUNCIONAMIENTO.

Solo debe funcionar un motor a la vez, si pulso S1 arrancará el motor 1; 2 y 3
deben estar detenidos, si pulso S2 arrancará el motor 2; 1 y 3 deben estar
detenidos, si pulso S3 arrancará el motor 3; 1 y 2 deben estar detenidos.
PROCEDIMIENTO
Iniciamos energizando nuestro sistema los respectivos disyuntores
Accionamos el pulsador S1 el cual me energiza la bobina de KM1 y de este modo
arranca el primer motor M1 solo gracias a la retención que estamos generando el
motor M2 Y M3 deben de estar apagados si tratamos de accionar el motor tres
no lo va a permitir por la auto alimentación o retención esta para que el
siguiente en arrancar es el motor M2 para ello accionamos S2 el cual me va a
cortar la alimentación apagando el motor M1 y arrancando el motor M2 , de igual
modo no nos permite arrancar el M1 por la retención ,finalmente Procedemos a
accionar el pulsador S3 que cortara la señal del motor M2 y inmediatamente
arrancara el motor M3 .

TABLA DE ELEMENTOS
 Alimentación L1 L2 L3 N PE
Disyuntor III Q1-Q2-Q3
Contactor III KM1-KM2-KM3
Relé térmico F1-F2-F3
Motor trifásico M1-M2-M3
Disyuntor I Q4<
Contacto térmico NC .NA F1-F2-F3
Contacto pulsador seta S0
NC
Contacto pulsador NA S1-S2-S3-
Contacto auxiliar NA KM1.KM2-KM3
Contacto auxiliar NC S1-S2-S3
Bobina monoestable KM1-KM2-KM3
Señalización óptica H1-H2-H3

PRACTICA 7: TRES MOTORES CON DEPENDENCIAS E IMPEDIMENTOS.

El primer motor dispondrá de un sistema marcha paro (prioridad marcha); el
segundo podrá arrancar cuando este el primero en marcha y el tercero detenido,
además impedirá el funcionamiento del tercer motor, dispondrá de un pulsador de
paro, y el tercero sólo podrá funcionar cuando esté en marcha el primero y el
segundo detenido y se active su pulsador de marcha y se detendrá cuando se
detenga el primero.
PROCEDIMIENTO
Para la elaboración de este montaje requerimos los elementos anteriores para
poder garantizar su correcto funcionamiento. para iniciar procedemos a energizar
nuestro montaje y sus respectivos Disyuntores accionamos nuestro primer
pulsador en este caso es nombrado como S1 el cual me va a energizar el
contacto KM1 y energizando el motor M1 poniéndolo en marcha para dar
cumplimento al primer requerimiento El primer motor dispondrá de un sistema
marcha paro (prioridad marcha); donde utilizamos el Contacto pulsador seta NC
S0 y una retención en compañía de Contacto pulsador NC S6 , pulsador NA S1 Y
Contacto auxiliar NA DE KM1.luego de este paso accionamos nuestro segundo
pulsador S2 el cual me energiza el contacto KM2 y la respectiva bobina de tal
modo que pone en marcha nuestro segundo motor M2 y permanece el primer
motor M1 en marcha
Y el tercer M3 apagado gracias al corte de señal o retención implementada en
este paso gracias al pulsador na S2 Y Contacto auxiliar NA de KM2 y por esa
misma lina el contacto auxiliar NA de KM1 adicional a esto lo que realizamos fue
la puesta de un Contacto pulsador seta NC S4 el cual nos apagara el motor M2
que es el último paso que me indica que debe estar apagado el motor M2 para
asi arrancar el motor M3 , de tal manera que acianos el pulsador seta S4 que
cortara la señal del contacto y apara este motor ,luego procedemos al
accionamiento del tercer pulsador en este caso nombrado como S3 que
energizara el contacto KM3 y su bobina poniendo en marcha el tercer motor y
gracias a la respectiva retención el motor M1 estará en marcha y el motor M2
estará apagado . para finalizar el proceso y cumplir con el ultimo
requerimiento es preciso el accinanamiento de Contacto pulsador NC S6 el
cortara la señal apagando el primer motor M1 y como esta en conexión con el
motor M3 este se detendrá una vez apague M1 .
 TABLA DE ELEMENTOS

Alimentación L1 L2 L3 N PE
Disyuntor III Q1-Q2-Q3-
Contactor III KM1-KM2-KM3
Relé térmico F1-F2-F3
Motor trifásico M1-M2-M3
Disyuntor I Q4
Contacto térmico NC .NA F1-F2-F3
Contacto pulsador seta S0-S4-25
NC
Pulsador NC S6
Pulsador NA S1-S2-S3
Contacto auxiliar NA KM1-KM2-KM3
Contacto auxiliar NC KM2-S6

PRACTICA 8: SECUENCIA AUTOMÁTICA DE TRES ETAPAS.

Secuencia para prender y el apagado debe ser simultáneo.

Se quiere arrancar tres motores en cascada, de forma automática. Para

arrancarlos tendrá que hacerlo en el orden 1, 2, y 3 con un intervalo de 2
segundos; los motores deben finalizar su funcionamiento al mismo tiempo, cada
motor estará protegido por su relé térmico. Haga el listado de elementos utilizados
describiendo las características técnicas de cada uno.
PROCEDIMIENTO
Para este montaje encontramos unos requerimientos más complejos dado
que implementamos los temporizadores anteriormente se mencionó todos los
elementos que requerimos para la puesta en marcha .
Primero que todo procedemos a la energizar nuestro sistema y los respectivos
disyuntores I Q1-Q2-Q3 –Q4 luego accionando el primer pulsador S1 que me
envía la señal activando la primer bobina de KM1 y arrancando el motor M1 y
dada la conexión realizada con el primer temporizador KT1 pasado 2 segundos
este me va a energizar el Contacto temporizador conexión NA KT1 de la segunda
línea y de este modo energizando la segunda bobina arranca nuestro segundo
motor M2 que también está a la conexión con el temporizador KT2 me va a
enviar la señal al Contacto temporizador conexión NA KT2 energizando nuestra
bobina y el contacto de KM3 y y trascurrido 2 segundos el tercer motor M3 se
coloca en marcha y para que los motores finalicen su funcionamiento solo
accionamos el Contacto pulsador NC S2 que cortara la señal de todos los
contactos Apagándolos .

TABLA DE ELEMENTOS
Alimentación L1 L2 L3 N PE
Disyuntor III Q1-Q2-Q3
Contactor III KM1-KM2-KM3
Relé térmico F1-F2-F3
Motor trifásico M1-M2-M3
Disyuntor I Q4
Pulsador NA S1
Pulsador NC S2
 Contacto temporizador conexión KT1 –KT2
NA
Contacto auxiliar NA KM1-KM2-KM3
Contacto auxiliar NC S2
Temporizador a la conexión KT1 –KT2
Bobina monoestable KM1-KM2-KM3
Señalización óptica H1-H2-H3

PRÁCTICA 10: SECUENCIA AUTOMÁTICA DE TRES ETAPAS.

Sistema FIFO, primeros en entrar, primeros en salir.

En este proceso se tienen dos secuencias, 1, 2, 3 para prender y 1, 2, 3, para

apagar. Como se puede apreciar ambas secuencias son semejantes, ya que tanto
para prender como para apagar se debe seguir el mismo orden. Para arrancarlos y
detenerlos tendrá que hacerlo en el orden que se indica y con un intervalo de 3
segundos en el arranque y 2 segundos en apagado, cada motor estará protegido
por su relé térmico, en caso que cualquier motor falle se debe detener el sistema
PROCEDIMIENTO
Para este montaje fue necesario implementar más temporizadores para el
apagado de los motores sea en 2 segundos independientemente los
temporizadores anteriormente se mencionó todos los elementos que
requerimos para la puesta en marcha .
Primero que todo procedemos a la energizar nuestro sistema y los respectivos
disyuntores I Q1-Q2-Q3 –Q4 , luego accionando el primer pulsador S1 que me
envía
al temporizador transcurrido 2 segundos me envía la señal la bobina KM1 de
nuestro primer motor M1 iniciando su marcha de este modo el Contacto
temporizador conexión NA KT2 se energiza y me activa el contacto KM2 y
energiza la bobina y Temporizador a la conexión pasado 2 segundos arranca el
segundo motor M2 de este modo enviara señal al último Contacto temporizador
conexión NA KT3 que energiza nuestra bobina trascurre 2 segundos y arranca el
motor M3. En la actividad nos requiere que los motores deben a pagarse en
cierto tiempo en este caso 2 segundos para esto lo que realizamos fue utilizar
una nueva bobina KM4 que me va permitir realizar el apagado de los motores y
un pulsador S2 el cual pulsamos y este me va a energizar el temporizador
-KM4 y trascurrido 2 segundos este corta la señal de KM1 y se apagara el
motor M1
DESPUES DE 2 SEGUNDOS Contacto temporizador conexión NA KA4 recibe la
señal y me corta la señal de el contacto KM4 de tal manera que me apaga el
motor M2 Y finalmente se energiza el Contacto temporizador conexión NA KA5
que corta la señal de nuestro tercer motor M3 apagándolo.

ELEMENTOS
Alimentación L1 L2 L3 N PE
Disyuntor III Q1-Q2-Q3-
Contactor III KM1-KM2-KM3
Relé térmico F1-F2-F3
Motor trifásico M1-M2-M3
Disyuntor I Q4
Contacto pulsador NA S1
Contacto auxiliar NA KM- KM1-KM2-KM3-KM4
Contacto temporizador conexión KT1-KT2-KT3-KA4 –KA5-
NA KA6
Contacto temporizador conexión KA4 –KA5-KA6
 NC
Temporizador a la conexión KT1-KT2-KT3 - KA4 –KA5-
KA6
Bobina monoestable KM-KM1-KM2-KM3-KM4
Señalización óptica H1-H2-H3

PRACTICA 11: SECUENCIA AUTOMÁTICA DE TRES ETAPAS.

Sistema LIFO, últimos en entrar, primeros en salir.

En este proceso se tienen dos secuencias, 1, 2, 3 para prender y 3, 2, 1, para

apagar. Como se puede apreciar ambas secuencias son opuestas, ya que para
prender sigue un orden y para apagar se invierte completamente el orden. Para
arrancarlos y detenerlos tendrá que hacerlo en el orden que se indica y con un
intervalo de 4 segundos en el arranque y 2 segundos en apagado, cada motor
estará
protegido por su relé térmico, en caso que cualquier motor falle se debe detener el
sistema.
PROCEDIMIENTO
Primero que todo procedemos a la energizar nuestro sistema y los respectivos
disyuntores I Q1-Q2-Q3-Q4 y luego accionando el primer pulsador S1 que me
envía al temporizador transcurrido 2 segundos me envía la señal la bobina
KM1 de nuestro primer motor M1 iniciando su marcha de este modo el Contacto
temporizador conexión NA KT2 se energiza y me activa el contacto KM2 y
energiza la bobina y Temporizador a la conexión pasado 2 segundos arranca el
segundo motor M2 de este modo enviara señal al último Contacto temporizador
conexión NA KT3 que energiza nuestra bobina trascurre 2 segundos y arranca el
motor M3.
Ahora se deben detener los motores de esta manera 3 2 1 para esto lo que se
hace es accionar el pulsar S2 con el intervalo de dos segundos se apaga el
motor M3 luego de dos segundos se apaga el M2 y finalmente estaremos con el
ultimo intervalo de dos segundos apagara nuestro último motor M1 .
 ELEMENTOS
Alimentación L1 L2 L3 N PE
Disyuntor III Q1-Q2-Q3-
Contactor III KM1-KM2-KM3
Relé térmico F1-F2-F3
Motor trifásico M1-M2-M3
Disyuntor I Q4
Contacto pulsador NA S1
Contacto auxiliar NA KM- KM1-KM2-KM3-KM4
Contacto temporizador conexión KT1-KT2-KT3-KA4 –KA5-
NA KA6
Contacto temporizador conexión KA4 –KA5-KA6
NC
Temporizador a la conexión KT1-KT2-KT3 - KA4 –KA5-
KA6
Bobina monoestable KM-KM1-KM2-KM3-KM4
Señalización óptica H1-H2-H3
