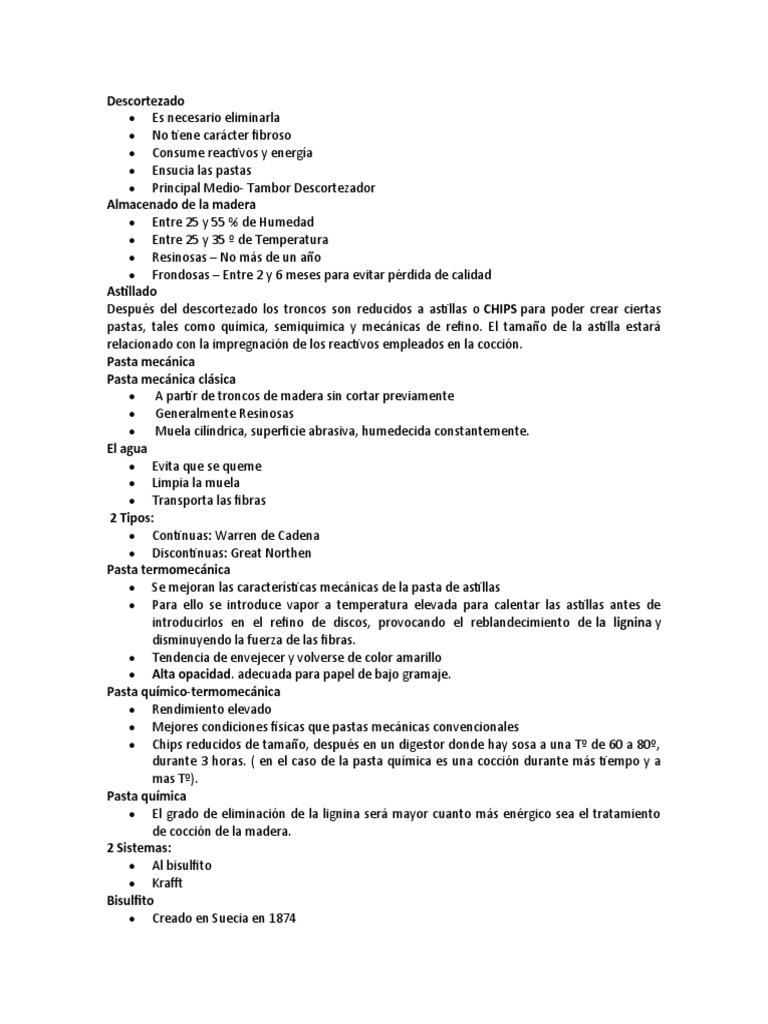

Es necesario eliminarla
No tiene carácter fibroso
Consume reactivos y energía
Ensucia las pastas
Principal Medio- Tambor Descortezador
Almacenado de la madera
Entre 25 y 55 % de Humedad
Entre 25 y 35 º de Temperatura
Resinosas – No más de un año
Frondosas – Entre 2 y 6 meses para evitar pérdida de calidad
Astillado
Después del descortezado los troncos son reducidos a astillas o CHIPS para poder crear ciertas
pastas, tales como química, semiquimica y mecánicas de refino. El tamaño de la astilla estará
relacionado con la impregnación de los reactivos empleados en la cocción.
Pasta mecánica
Pasta mecánica clásica
A partir de troncos de madera sin cortar previamente
Generalmente Resinosas
Muela cilíndrica, superficie abrasiva, humedecida constantemente.
El agua
Evita que se queme
Limpia la muela
Transporta las fibras
2 Tipos:
Continuas: Warren de Cadena
Discontinuas: Great Northen
Pasta termomecánica
Se mejoran las características mecánicas de la pasta de astillas
Para ello se introduce vapor a temperatura elevada para calentar las astillas antes de
introducirlos en el refino de discos, provocando el reblandecimiento de la lignina y
disminuyendo la fuerza de las fibras.
Tendencia de envejecer y volverse de color amarillo
Alta opacidad. adecuada para papel de bajo gramaje.
Pasta químico-termomecánica
Rendimiento elevado
Mejores condiciones físicas que pastas mecánicas convencionales
Chips reducidos de tamaño, después en un digestor donde hay sosa a una Tº de 60 a 80º,
durante 3 horas. ( en el caso de la pasta química es una cocción durante más tiempo y a
mas Tº).
Pasta química
El grado de eliminación de la lignina será mayor cuanto más enérgico sea el tratamiento
de cocción de la madera.
2 Sistemas:
Al bisulfito
Krafft
Bisulfito
Creado en Suecia en 1874
Licor de cocción es un bisulfito con base cálcica, magnésica o amónica.
Tº de cocción entre 130º y 140º
Tiempo de cocción entre 6 y 8 horas
La deslignificacion es sencilla y da pastas ricas en hemicelulosas, adecuadas para papeles
tipo cristal.
No tiene recuperación de productos químicos
Rendimiento entre el 45 y el 55 %
Krafft
Gran impulso por la incorporación de la caldera de recuperación.
Proceso de recuperación
Los licores negros formados por materia orgánica, mineral y agua en una concentración del 18 al
20%, por un evaporador se eleva la concentración a un 60 %. Después es quemado produciendo
calor. Las cenizas están formadas por carbonato sódico. Después se procede a recuperar la sosa.
Rendimiento del 45 al 55%.
Blanqueo
El blanqueo tiene por objeto eliminar la lignina que no haya sido eliminada en la cocción.
Blanqueo Convencional
Cloración
Extracción
Dióxido de Cloro
Extracción
Dióxido de Cloro
Entre cada fase hay una de lavado.
Blanqueo con Dióxido de Cloro
Deslignificacion por oxigeno, después se cuece y después se aplica un tratamiento con
dióxido de cloro.
Blanqueo por Ozono
Degrada + la celulosa
Blancuras superiores al 90%
Resultados inaceptables en cuanto a perdida de resistencia
Blanqueo por Enzimas
Enzimas mas otro blanqueantes
Blancura muy superior
Reducción del dióxido de cloro en un 10 a 15 %
Blanqueo Agua Oxigenada
Peróxido de hidrógeno, se utiliza en las pastas química-Termomecanica
Depuración
Fabrica Integrada – Se enviara por medio de tuberías.
No Integrada – En la cartonera se fabrican hojas de pasta con una humedad del 10 % para
facilitar su transporte.
A mas agua, menos tiempo por posibles hongos.
Las fibras se clasifican en
Fibras Primarias
Fibras Secundarias
Fibras primarias
Son obtenidas de la madera u otro tipo de plantas vegetales, son fibras de primera
utilización. Se consideran fibras primarias los recortes de fabricas de papel procedentes de
mermas.
Pulper:
Es un recipiente con una hélice en su parte inferior que agita las hojas de pasta e
individualiza las fibras, preparando una suspensión acuosa entre el 6% y el 12% de materia
seca en el agua.
El aparato se vacía pasando la mezcla por una reja que no permite el paso de fragmentos
grandes.
El agua que se emplea en el pulper es blanca, es agua reciclada de la propia fabrica ( es
blanca propiciado por el contenido de fibras y cargas).
En el pulper se meten separadamente la fibra larga y la corta. No se mezclaran hasta
después del refino.
Despastilladores:
Se utilizan para solucionar el problema de partículas mal desfibradas procedentes de la
pasta. El despastillador está compuesto por dos discos provistos de púas o salientes.
Refino:
Mediante el refino se le confiere las características para producir los más diversos tipos y clases de
papel. Cada papel requiere un refino adecuado, estos son algunos tipos:
Pila Holandesa
Refinos Cónicos de Angulo pequeño
Refinos Cónicos de Gran Angulo
Refino de Discos
Sea cual sea el tipo de refino, la operación básica se realiza entre un elemento fijo y otro rotativo,
haciendo pasar la pasta entre ambos.
Después del refino, las fibras son sometidas a una acción mas o menos enérgica que produce un
efecto que:
Batido y Agitación:
La fibra se hidrata
Frote. La fibra se deshilacha en fibrillas
Cizalla- La fibra sufre una reducción de longitud o corte.
La fibrilación es la liberación de fibrillas y la producción mas finas dando como resultando
un aumento sensible de la superficie especifica, mejorando la longitud de rotura y el
estallido del papel.
A mayor fibrilación + Mayor Inestabilidad dimensional
La operación de refino se controla a pie de maquina mediante un aparato que mide la capacidad
de desgote o velocidad relativa con la que la pasta deja escurrir el agua. Se mide en grados
Shopper-Riegler (SRº), cuanto más elevado es el valor, mayor es el refino.
A mayor refino = Poco desgote
A menor refino = Mucho desgote
Una vez refinada la pasta es almacena en grandes tinas con agitación.
Fibras secundarias
Reciben este nombre las fibras que ya han sufrido, al menos, un proceso de
manufacturado.
Se conocen con el nombre de PAPELOTE, pueden mezclarse con las primarias o pueden ser
100 % secundaria.
Los centros de recogida suelen estar en las grandes ciudades y los desplazamientos largos
hasta las fabricas pueden hacerlo antieconómico.
Es posible recuperar más del 50 %
Pulper
No solo actuara como desintegrador del papelote sino que actuara de depurador
eliminando impurezas como cuerdas y alambres.
El proceso puede acabarse con un despastillamiento
Destintado
Se hace con productos químicos unidos lógicamente al calor y al empleo de energía mecánica para
desprender la tinta del papel.
3 Productos:
Detergentes : Eliminan la tinta
Dispersantes : Para que la tinta se vaya del agua y no se vuelva a depositar.
Espumantes : Facilita la eliminación de la tinta.
Proceso de destintado
Destintado por lavado
Es el más antiguo
Trabaja bien eliminando partículas de tamaño entre 1 y 10 micras
Destintado por flotación
Es el que más se utiliza
El objetivo de los productos químicos que se añaden es la formación de espuma y la
floculación de la tinta.
Es más efectivo que el lavado ya que elimina tanto partículas mayores de tinta y la pérdida
de fibra es menor.
Necesita menos agua en el proceso
Procesos combinados
El lavado sirve para eliminar pequeñas partículas de tinta así como cargas de papel y
mejora el posterior proceso de flotación.
Destintado por enzimas
Una nueva tendencia dentro del proceso de destintado. Uno de los problemas puede ser
la generación elevada de espuma.
Hay perdida de fibras y resistencia
No pueden reciclarse de forma indefinida, solo admiten de 3 a 5 utilizaciones.
Formación de la hoja
A partir de este momento la fabricación es exactamente igual para cualquier clase de
papel. La diferencia estará dada por su composición y acabado.
Formación de la Hoja: Transformar caudal de pasta en una lamina ancha y uniforme.
Tina de mezcla
Donde se añaden los diferentes componentes según el tipo de papel como:
Fibras
Blanqueantes ópticos
Cargas
Aditivos en Gene
Agentes encolante
Depuradores
Se eliminan partículas no deseables.
2 Tipos
Probabilísticos
Eliminan partículas voluminosas en función de la probabilidad de que atraviesen una
malla o tamiz perforado.
Centrífugos
Aprovechan la fuerza centrifuga de rotación de la pasta en el interior de unos cuerpos
cónicos separando las partículas mas pesadas, las cuales salen por el extremo inferior
abierto.
Suelen combinarse los 2 sistemas para una mayor eficacia.
Caja de entrada o cabeza de máquina
Elemento básico para formar hojas anchas y delgadas
Necesitan flujo constante y uniforme de entrada de pasta.
Manifold
Dispositivo que hace que la presión y caudal de la pasta sea constante a todo lo ancho de
la entrada de la caja.
Cámara de Expansión : Ayuda a una mejor disposición de las fibras en suspensión.
La cantidad de suspensión o pasta diluida que debe llegar a la tela ha de ser la necesaria para:
Dar el gramaje
Ayudar a la formación
Seguir velocidad de producción
Conseguir perfil uniforme
Ello se regula:
Caudal ( cantidad )
Consistencia ( densidad )
Mesa plana
7 ó 8 metros de ancho
Ayuda a la eliminación de agua por desgote
La tela tiene un movimiento transversal denominado traqueo, con la finalidad de orientar
las fibras y evitar descompensaciones.
Sentido de maquina: Dirección de Fibra
Sentido Transversal : Contra fibra
Maquinas Antiguas: velocidad entre 30 – 40 m/min
Las de 4 o 5 años atrás: velocidad entre 800 – 900 m/min
Actualmente: Velocidad entre 1300 – 1400 m/min (estas no tienen traqueo)
2 Tipos de mesa
Convencional:
Cara Tela: Parte del papel que la toca. Mas rugosa
Cara Fieltro: Cara superior. Mas lisa por mas % de cargas
Doble tela:
Permite dirigir el desgote hacia arriba mediante cajas aspirantes, obteniendo hojas mas
simétricas. Velocidades de 1400 – 1500 m/min
Tela
Debe permitir buena distribución de la pasta
Desgote de agua
Impedir paso de las fibras
Evitar que las fibras se peguen a ella
Lavado fácil
2 tipos:
Plásticas: + precio + durabilidad
Desgote: es la eliminación de agua
Rodillos desgotadores
Soportan la tela y eliminan agua. No se utiliza cuando la maquina supera los 300 m/min
Foils
Son elementos compuestos de barras que no giran y la tela se desliza sobre ellos.
Tienen mayor duración y es mas progresiva.
Es el elemento mas común en la primera zona de desgote.
Cajas aspirantes
Acción mas enérgica
El vacio es progresivo
Nº de cajas depende de la longitud de la maquina
Trabaja con bombas de vacío.
Cilindro aspirante
Ultimo elemento de desgote de la mesa
Contacto de la tela es curvo y de poca superficie
Tiene una camisa metálica perforada que gira a velocidad de la tela
Rodillo mataespuma o dandy
Solo lo llevan las mesas convencionales
Ayuda a conseguir más lisura y uniformizar la hoja
Puede hacer marcas de agua
Caja de entrada—————- 99 % de Agua———————- 1 % Materia Fibrosa
Final de Tela ——————- 80 % de Agua—————– 20 % de Materia Fibrosa
Prensas
El prensado húmedo de la hoja de papel se realiza en contacto con un fieltro
Se pasaría de un 80 % a un 60 % de humedad
Sequería
Elimina el agua residual por medio de calor
Dos partes: 1º sequeria y 2º sequería
Entre ellas se coloca un sistema para darle un tratamiento superficial al papel
La temperatura sube gradualmente de 70º a 120 – 130º
Las fibras se contraen del orden del 20 % de ancho y un 1 % – 2 % de largo. Esto genera
tensiones internas.
Al final de la 2º sequeria los rodillos son refrescadores
Tratamiento superficial
Pueden ser varios:
Size- press ( mas corriente )
Gate – Roll
Bill – Blade
Size-press
Es la mas simple: consiste en aplicar una pequeña capa de ligante.
Si solo es ligante = Papel Offset
Si es ligante + pigmento = Papel Pigmentado
Cantidad
Papel Offset = 1 – 2 gr/m2
Papel Pigmentado = 4 – 5 gr/m2
Mejora
En ocasiones la size-press es de preestucado
Gate-roll
La salsa se transfiere a los rodillos aplicadores por medio de un rodillo intermedio
Permite aplicar mayor cantidad de capa
Suele emplearse para papeles estucados en maquina
Ligera capa de 8 – 10 gr/m2 por cara
Bill-blade
Sistema utilizado para estucar en maquina
La aplicación se hace por una cara con una cuchilla y por la otra con rodillo.
Lisas
Maquina compuesta por rodillos metálicos ( de 2 a 5 )
Su función es dar lisura al papel y regular el espesor a lo ancho del papel
No dan brillo
Suelen ir después de los rodillos refrigeradores
Su efecto depende de la presión y numero de pasos del papel por líneas de contacto
o NIPS.
Pope
El papel una vez pasado por las lisas es enrollado en una maquina llamada pope.Después puede
seguir dos caminos
El papel no estucado o estucado en maquina ———-> Acabados
Si es papel fuera de maquina pasa a la maquina estucadora
Los fluidos que se envían al cabezal de la estucadora, son tamizados para eliminar impurezas.
Estucadora
Es la maquina que aplica la salsa de estuco al soporte
Estucado rasqueta
Es la mas común
Se aplica mediante un rodillo y se iguala y dosifica mediante una lamina de acero
2 tipos de cuchillas: Rígida ( Bisel a 90º ) o Flexible ( Borde extremo a 45º)
La rígida da entre 12 – 13 gr/m 2 de salsa de estuco
Flexible da entre 22 – 23 gr/m2 de salsa de estuco
Pueden trabajar a velocidades entre 600 – 700 m/min. aunque ahora hay maquinas que
trabajan a 1200 m/min.
La lisura del papel será menor cuanto mejor sea la lisura del papel.
Estucado labio soplador
Se aplica mediante rodillo exceso de fluido que es eliminado después por aire a presión
Entre 20 a 40 gr/m2
No más de 350 m/min
Salsa de baja viscosidad
Menos perfecto que la rasqueta
Para la preparación de masas de estucado se necesita
Un deposito para la cocción
Un agitador para dispersar y homogeneizar los componentes de la masa
Filtros para depurar
Deposito de reserva
Bombas para el trasiego de estuco
Mezcla de los componentes
Sobre los Pigmentos:
Los ligantes
Antiespumantes
Aditivos como:
Colorantes
Microbicidas
Lubricantes
Blanqueantes Ópticos
Resinas para resistencia
Estucado alto brillo
Conocido como Cast Coated
Dos Patentes:
Sistema Warren
Aplicación del estuco por labio soplador
Implica tener un soporte muy liso
Aplicar estuco ——> Presecado (infrarrojos) ——-> Cilindro cromado a 180°
Acondicionado ya que sale muy seco del cilindro cromado
Sistema Champion
Aplicación de estuco ——–> Cilindro cromado a 80°
Este tipo de estucado en ambos casos se hace por una cara solo. Si quiere por las dos se
hace contracolando dos de una cara.
