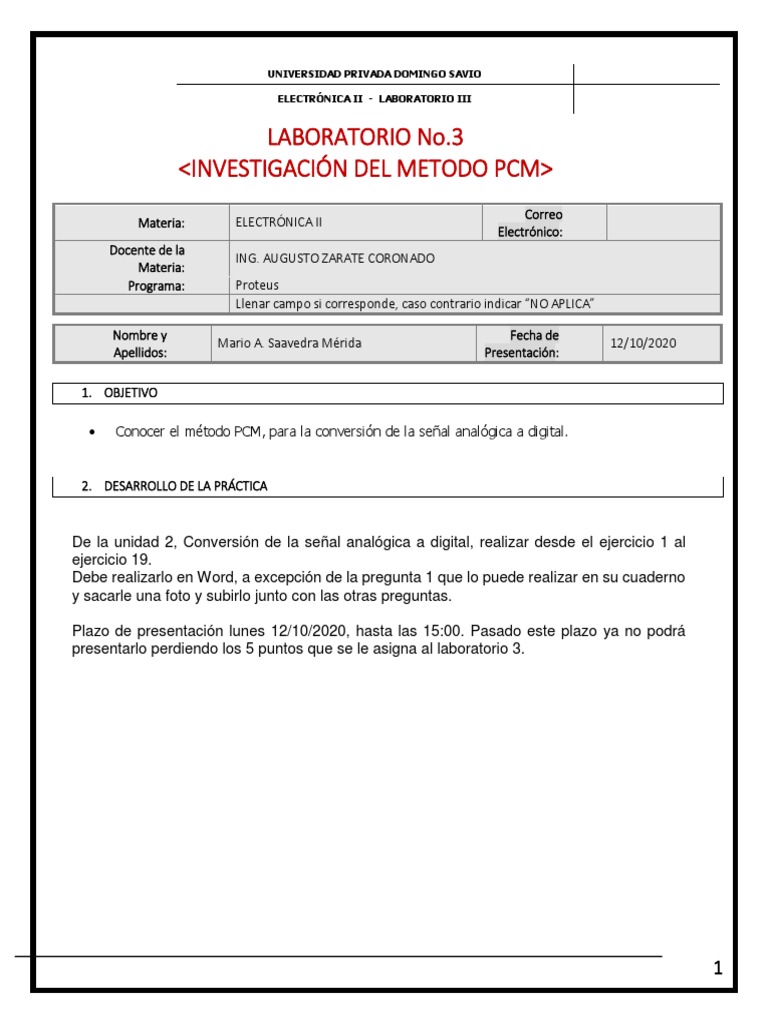

UNIVERSIDAD PRIVADA DOMINGO SAVIO

ELECTRÓNICA II - LABORATORIO III

LABORATORIO No.3
<INVESTIGACIÓN DEL METODO PCM>
Correo
Materia: ELECTRÓNICA II
Electrónico:
Docente de la
ING. AUGUSTO ZARATE CORONADO
Materia:
Programa: Proteus
Llenar campo si corresponde, caso contrario indicar “NO APLICA”

Nombre y Fecha de
Mario A. Saavedra Mérida 12/10/2020
Apellidos: Presentación:

1. OBJETIVO

 Conocer el método PCM, para la conversión de la señal analógica a digital.

2. DESARROLLO DE LA PRÁCTICA

De la unidad 2, Conversión de la señal analógica a digital, realizar desde el ejercicio 1 al

ejercicio 19.
Debe realizarlo en Word, a excepción de la pregunta 1 que lo puede realizar en su cuaderno
y sacarle una foto y subirlo junto con las otras preguntas.

Plazo de presentación lunes 12/10/2020, hasta las 15:00. Pasado este plazo ya no podrá
presentarlo perdiendo los 5 puntos que se le asigna al laboratorio 3.

1
 UNIVERSIDAD PRIVADA DOMINGO SAVIO

ELECTRÓNICA II - LABORATORIO III

EJERCICIOS
1. Digitalización de señal analógica
 Una señal analógica se convierte a datos digitales utilizando la técnica PCM, con
un periodo de muestreo Ts, 16 niveles de cuantificación y una codificación de 4
bits por muestra. El intervalo de voltaje analógico oscila entre 0 y 15 V.

A continuación mostramos el grafico de conversión siguiendo los lineamientos del

enunciado.

Podemos ver claramente en la gráfica que presentamos, que para el voltaje de

15V tomamos 4 bits por muestra de los cuales obtenemos 16 niveles de
cuantificación los cuales obtenemos haciendo el siguiente cálculo:

4
𝑁 = 2𝑛 => 𝑁 = 2 = 16 𝑛𝑖𝑣𝑒𝑙𝑒𝑠 𝑑𝑒 𝑐𝑢𝑎𝑛𝑡𝑖𝑓𝑖𝑐𝑎𝑐𝑖𝑜𝑛

2
 UNIVERSIDAD PRIVADA DOMINGO SAVIO

ELECTRÓNICA II - LABORATORIO III

2. Tasa de muestreo en telefonía

 En telefonía, para una frecuencia de audio, máxima de 3.4 kHz, la tasa mínima
de muestreo para la conversión A/D es 6800 muestras/segundo; sin embargo, se
emplea una tasa de 8000 muestras/segundo (8 kHz). El periodo de muestreo es,
por tanto, 125µs

Según el ejercicio nos indica que la tasa mínima de muestreo en telefonía es 6800
muestras/segundo, sin embargo se emplea generalmente una tasa de 8000
muestras/segundo donde:
𝑚𝑢𝑒𝑠𝑡𝑟𝑎𝑠
8000 = 8 𝑘𝐻𝑧
𝑠𝑒𝑔𝑢𝑛𝑑𝑜
Para calcular el periodo tan solo debemos reemplazar en la siguiente formula la
frecuencia:
1 1
𝑇𝑠 = => = 125µ𝑠
𝑓𝑠 8000𝐻𝑧
Donde finalmente podemos obtener el periodo a partir de la frecuencia que es
125 microsegundos.

3
 UNIVERSIDAD PRIVADA DOMINGO SAVIO

ELECTRÓNICA II - LABORATORIO III

3. Frecuencia de Nyquist
 Calcule la tasa de muestreo de Nyquist para cada una de las siguientes señales
complejas:
a) Una paso bajo con un ancho de banda de 200kHz

Tomando en cuenta el teorema de Nyquist reemplazamos en la formula la

frecuencia máxima que es 200kHz.

𝑓𝑠 = 2𝑓𝑚𝑎𝑥
𝑓𝑠 = 2(200𝑘𝐻𝑧)
𝑓𝑠 = 400𝑘𝐻𝑧

b) Una pasabanda con un ancho de banda de 200kHz, si la frecuencia más

baja de 100kHz.

Para hacer el cálculo de la frecuencia máxima debemos concentrarnos en el

grafico donde tenemos la frecuencia más baja que es 100kHz y además nos
da la frecuencia de la señal pasabanda que es 200kHz, donde tomando estos
dos datos podemos intuir que la frecuencia máxima es:

𝑓𝑚𝑎𝑥 = 𝑓𝑏𝑎𝑗𝑎 + 𝑓𝑝𝑎𝑠𝑎𝑏𝑎𝑛𝑑𝑎

𝑓𝑚𝑎𝑥 = 100𝑘𝐻𝑧 + 200𝑘𝐻𝑧
𝑓𝑚𝑎𝑥 = 300𝑘𝐻𝑧

Teniendo este dato, ahora si podemos hacer el cálculo de la frecuencia de

muestreo usando la el teorema de Nyquist.

𝑓𝑠 = 2𝑓𝑚𝑎𝑥

4
 UNIVERSIDAD PRIVADA DOMINGO SAVIO

ELECTRÓNICA II - LABORATORIO III

𝑓𝑠 = 2(300𝑘𝐻𝑧)
𝑓𝑠 = 600𝑘𝐻𝑧

4. Tasa de muestreo de señal de video

 Si una señal de video contiene variaciones de luz que cambian a una frecuencia
de hasta 3.5MHz, Calcule la frecuencia mínima de muestreo para su conversión
A/D.

De la misma manera que en los anteriores ejercicios, tomamos la frecuencia de

la señal que nos dan y aplicando el teorema de Nyquist reemplazamos en la
siguiente fórmula para obtener la tasa o frecuencia de muestreo.

𝑓𝑠 = 2𝑓𝑚𝑎𝑥
𝑓𝑠 = 2(3.5𝑀𝐻𝑧)
𝑓𝑠 = 7𝑀𝐻𝑧

5. Tasa de muestreo en CD
 En los sistemas de disco compacto, para una frecuencia de audio máxima de
20kHz (para el oído humano), la tasa mínima de muestreo para la conversión A/D
es 40kHz; sin embargo, se emplea una tasa de 44.1kHz. El periodo de muestreo
es, por tanto, 22.68µs.

Tomando en cuenta la información que nos proporciona el enunciado podemos

hacer el cálculo del periodo de muestreo reemplazando la frecuencia de muestreo
en la siguiente formula:

1
𝑇𝑠 =
𝑓𝑠

5
 UNIVERSIDAD PRIVADA DOMINGO SAVIO

ELECTRÓNICA II - LABORATORIO III

1
𝑇𝑠 =
44.1𝑘𝐻𝑧

𝑇𝑠 = 22.68µ𝑠

6. Tasa de muestreo de Señal FM

 Suponga que la salida de una radio FM debe digitalizarse. Calcule:
a) La tasa mínima de muestreo, considerando que la frecuencia máxima
de audio en una radio FM para radiodifusión es 15kHz.

Para obtener la tasa de muestreo reemplazamos la frecuencia máxima de

audio de una radio FM.
𝑓𝑠 = 2𝑓𝑚𝑎𝑥
𝑓𝑠 = 2(15𝑘𝐻𝑧)
𝑓𝑠 = 30𝑘𝐻𝑧

b) La tasa de muestreo utilizada en la práctica.

Para obtener la tasa de muestreo utilizada en la práctica, debemos
multiplicar la frecuencia máxima de la señal por 3 como se ve a
continuación:
𝑓𝑠 = 3𝑓𝑚𝑎𝑥
𝑓𝑠 = 3(15𝑘𝐻𝑧)
𝑓𝑠 = 15𝑘𝐻𝑧

7. Tasa de muestreo de onda rectangular

 Se transmitirá digitalmente una señal de información que tiene forma de onda
rectangular con un periodo fundamental de 71.4µs. se ha determinado que la
onda se conducirá en forma adecuada si el ancho de banda incluye hasta la 4ta
armónica. Calcule.

6
 UNIVERSIDAD PRIVADA DOMINGO SAVIO

ELECTRÓNICA II - LABORATORIO III

a) La frecuencia fundamental de la señal.

Para el cálculo de la frecuencia fundamental tomamos el único dato que nos
proporcionan que es el periodo, y reemplazamos en la fórmula:
1
𝑓𝑠 =
𝑇𝑠
1
𝑓𝑠 =
(71.4 ∗ 10−6 )𝑠
7

𝑓𝑠 = 14𝑘𝐻𝑧

b) La cuarta armónica.
Para el cálculo de la cuarta armónica, tomamos el resultado anterior de la
frecuencia fundamental de la señal y lo multiplicamos por 4 como se ve a
continuación:
4𝐴 = 4 ∗ 14𝑘𝐻𝑧
4𝐴 = 56𝑘𝐻𝑧

c) La tasa de muestreo mínima.

Para calcular la tasa de muestreo utilizamos el teorema de Nyquist en la
siguiente formula.
𝑓𝑠 = 2𝑓𝑚𝑎𝑥
𝑓𝑠 = 2(56𝑘𝐻𝑧)
𝑓𝑠 = 112𝑘𝐻𝑧

8. Aliasing en señal telefónica

La voz humana tiene un espectro que se extiende hasta frecuencias mayores de las
que son necesarias en telefonía, hasta 10kHz. Suponga que una de 5kHz estuvo
presente en un muestreador con tasa de muestreo de 8 kHz.
a) ¿Qué sucederá?

7
 UNIVERSIDAD PRIVADA DOMINGO SAVIO

ELECTRÓNICA II - LABORATORIO III

En este caso podemos ver que se generara un Aliasing de 3 kHz dentro de la

banda base de 300 a 3400hz los cuales podemos obtener de la siguiente formula:
𝐴𝑙𝑖𝑎𝑠 𝑓 = |𝑚𝑢𝑙𝑡𝑖𝑝𝑙𝑜 𝑒𝑛𝑡𝑒𝑟𝑜 𝑚𝑎𝑠 𝑐𝑒𝑟𝑐𝑎𝑛𝑜 𝑎 𝑙𝑎 𝑓𝑟𝑒𝑐𝑢𝑒𝑛𝑐𝑖𝑎 𝑑𝑒 𝑚𝑢𝑒𝑠𝑡𝑟𝑒𝑜
− 𝑓𝑟𝑒𝑐𝑢𝑒𝑛𝑐𝑖𝑎 𝑒𝑛𝑡𝑟𝑎𝑛𝑡𝑒|
𝐴𝑙𝑖𝑎𝑠 𝑓 = |8𝑘𝐻𝑧 − 5𝑘𝐻𝑧|
𝐴𝑙𝑖𝑎𝑠 𝑓 = 3𝑘𝐻𝑧

b) ¿Cómo podría evitarse el problema?

Para evitar el problema normalmente se usa un filtro analógico antialiasing de
paso bajo. De manera que, en este ejemplo, podemos utilizar cualquier filtro
analógico antialiasing para atenuar todas las frecuencias mayores a 5kHz

9. Muestreo de señal analógica

 Considere la señal analógica 𝑥 (𝑡 ) = 3 cos(500𝜋𝑡) + 10 sin(3000𝜋𝑡) −

cos(1000𝜋𝑡). Para su procesamiento digital, esta señal se muestrea con un

circuito S/H.
a) Calcule el periodo máximo del tren de pulsos de control S/H requerido
para muestrear adecuadamente la señal.
Para el cálculo del periodo máximo necesitamos la frecuencia de la señal, la
cual podemos obtener directamente de la señal analógica que nos
proporcionan, que es Fs=3000Hz.
A partir de este dato reemplazamos en la fórmula para obtener el periodo.
1
𝑇𝑠 =
𝑓𝑠
1
𝑇𝑠 =
3000𝐻𝑧

𝑇𝑠 = 333.33µ𝑠

8
 UNIVERSIDAD PRIVADA DOMINGO SAVIO

ELECTRÓNICA II - LABORATORIO III

b) ¿Qué pasa si el periodo calculado se reduce a la mitad? ¿Se podrá

muestrear adecuadamente la señal?
En el caso de reducir el periodo obtenido a la mitad, obtenemos los
siguientes resultados.
333.33µ𝑠
𝑇𝑠/2 =
2
𝑇𝑠/2 = 166.66µ𝑠

A partir de este dato calculamos la tasa de muestreo con el nuevo periodo

obtenido y reemplazamos.
1
𝑓𝑠 =
𝑇𝑠/2
1
𝑓𝑠 =
(166.66 ∗ 10−6 )𝑠
7

𝑓𝑠 = 6000𝐻𝑧
Con lo cual vemos que el resultado satisface plenamente el criterio de
Nyquist.

10. El proceso de cuantificación

 Las muestras de una señal tienen amplitudes entre -20 y 20 V. se decide tener 8
intervalos de cuantificación, de 5 V de alto cada uno. Calculo los valores
normalizados y cuantificados, el error normalizado y la palabra codificada para
cada muestra.

9
UNIVERSIDAD PRIVADA DOMINGO SAVIO

ELECTRÓNICA II - LABORATORIO III

10
 UNIVERSIDAD PRIVADA DOMINGO SAVIO

ELECTRÓNICA II - LABORATORIO III

11. Niveles de cuantificación

 Calcule el número de niveles si el número de bits por muestra es:
a) 8 bits
Para obtener el número de niveles reemplazamos en la siguiente formula:
𝑁 = 2𝑛
𝑁 = 28
𝑁 = 256 𝑏𝑖𝑡𝑠
b) 16 bits
Para obtener el número de niveles reemplazamos en la siguiente formula:
𝑁 = 2𝑛
𝑁 = 216
𝑁 = 65536 𝑏𝑖𝑡𝑠

12. Numero de bits por muestra

 Se está muestreando una señal, y cada muestra necesita al menos 12 niveles
de precisión. ¿Cuántos bits se necesitan?

Tenemos al formula inicial:

𝑁 = 2𝑛

De la cual despejando n que es el número de bits por muestra tenemos:

𝑛 = log 2(𝑁)

Reemplazando tenemos:
𝑛 = log 2(12)
𝑛 = 3.58 𝑏𝑖𝑡𝑠

Los cuales podemos redondear a un cantidad discreta en bits que seria 4 bits.

11
 UNIVERSIDAD PRIVADA DOMINGO SAVIO

ELECTRÓNICA II - LABORATORIO III

13. Relación S/N

 Calcule la relación S/N para el ejemplo 10, donde se ha decidido tener 8
intervalos de cuantificación, de 5 V de alto cada uno.
Para calcular la relación S/N calculamos primero el número de bits por muestra
con la siguiente formula:
𝑛 = log 2(𝑁)
𝑛 = log 2(8)
𝑛 = 3 𝑏𝑖𝑡𝑠

Una vez tenemos el número de bits por muestra reemplazamos en la fórmula

para obtener la relación S/N
𝑆⁄𝑁 (𝑑𝑏 ) = 1.76 + 6.02𝑛
𝑆⁄𝑁 (𝑑𝑏 ) = 1.76 + 6.02 ∗ (3)
𝑆⁄𝑁 (𝑑𝑏 ) = 19.82 𝑑𝑏

14. Relación S/N

 Una línea telefónica debe tener un S/N por encima de 40db. Calcule el número
de bits por muestra.
Para obtener el número de bits por muestra partimos de la fórmula de S/N
𝑆⁄𝑁 (𝑑𝑏 ) = 1.76 + 6.02𝑛

Procedemos a despejar n que es el número de bits por muestra:

𝑆⁄𝑁 (𝑑𝑏 ) − 1.76
𝑛=
6.02

Reemplazamos en la nueva formula

40 − 1.76
𝑛=
6.02
𝑛 = 6. .35 𝑏𝑖𝑡𝑠
El número de bits por muestra es de 6.35 bits. Las compañías telefónicas
asignan 7 u 8 bits por muestra generalmente.

12
 UNIVERSIDAD PRIVADA DOMINGO SAVIO

ELECTRÓNICA II - LABORATORIO III

15. Relación S/N

 Calcule la relación S/N para un sistema lineal de PCM con cuantificación de 16
bits.
Para obtener la relación S/N utilizamos la formula y reemplazamos:
𝑆⁄𝑁 (𝑑𝑏 ) = 1.76 + 6.02𝑛
𝑆⁄𝑁 (𝑑𝑏 ) = 1.76 + 6.02 ∗ (16)
𝑆⁄𝑁 (𝑑𝑏 ) = 98.08 𝑑𝑏

16. Cuantificación uniforme

 El intervalo de voltaje de un convertidor A/D que usa palabras de 14 bits es de
-6 a +6 V. Calcule:
a) El número de niveles de cuantificación que están representados
Para el cálculo de niveles de cuantificación utilizamos la siguiente formula
𝑁 = 2𝑛
𝑁 = 214
𝑁 = 16384 𝑛𝑖𝑣𝑒𝑙𝑒𝑠 𝑑𝑒 𝑐𝑢𝑎𝑛𝑡𝑖𝑓𝑖𝑐𝑎𝑐𝑖𝑜𝑛

b) La relación S/N para dicho convertidor A/D

Para el cálculo de la relación S/N utilizamos la siguiente formula:
𝑆⁄𝑁 (𝑑𝑏 ) = 1.76 + 6.02𝑛
𝑆⁄𝑁 (𝑑𝑏 ) = 1.76 + 6.02 ∗ (14)
𝑆⁄𝑁 (𝑑𝑏 ) = 86.04 𝑑𝑏

13
 UNIVERSIDAD PRIVADA DOMINGO SAVIO

ELECTRÓNICA II - LABORATORIO III

17. Relación S/N

 Una señal a la entrada de un compresor de ley A tiene un voltaje de +10 V, a
mitad del valor máximo que es 20 V. Calcule el voltaje de salida del compresor.

Primeramente con los datos que tenemos podemos calcular x utilizando la

siguiente formula.
𝑣𝑖
𝑥=
𝑉𝑖
10𝑉
𝑥=
20𝑉
𝑥 = 0.5

Con esta información podemos calcular y utilizando la siguiente formula

(1 + ln 𝐴(𝑥))
𝑦=
(1 + ln 𝐴)
(1 + ln 87.6 ∗ (0.5))
𝑦=
(1 + ln 87.6)
𝑦 = 0.59

Una vez teniendo “y” y utilizando la información del enunciado podemos hacer el
cálculo de salida del compresor despejando al siguiente formula.
𝑣0
𝑦=
𝑉0
Despejando
𝑣0 = 𝑦 ∗ 𝑉0

Reemplazando
𝑣0 = 0.59 ∗ 20
𝑣0 = 11.8 𝑉

14
 UNIVERSIDAD PRIVADA DOMINGO SAVIO

ELECTRÓNICA II - LABORATORIO III

18. Señal de voz

 Se quiere digitalizar la voz humana. Calcule la tasa de bit asumiendo 8 bits por
muestra.
Para el cálculo de la tasa de bit por muestra procedemos a reemplazar en la
siguiente formula asumiendo la tasa de muestreo definido por la ITU que es de
8000Hz.

𝑣𝑡 (𝑏𝑝𝑠) = 𝑓𝑠 (𝐻𝑧) ∗ 𝑛
𝑣𝑡 (𝑏𝑝𝑠) = 8000𝐻𝑧 ∗ 8
𝑣𝑡 (𝑏𝑝𝑠) = 64 𝑘𝑏𝑝𝑠.

19. Transmisión de audio

 Calcule la tasa mínima de transferencia de datos necesaria para transmitir audio
con una frecuencia de muestreo de 40kHz y 14 bits por bits por muestra.
Para el cálculo de la tasa de bit por muestra procedemos a reemplazar en la
formula.
𝑣𝑡 (𝑏𝑝𝑠) = 𝑓𝑠 (𝐻𝑧) ∗ 𝑛
𝑣𝑡 (𝑏𝑝𝑠) = 40000𝐻𝑧 ∗ 14
𝑣𝑡 (𝑏𝑝𝑠) = 560 𝑘𝑏𝑝𝑠.

15
