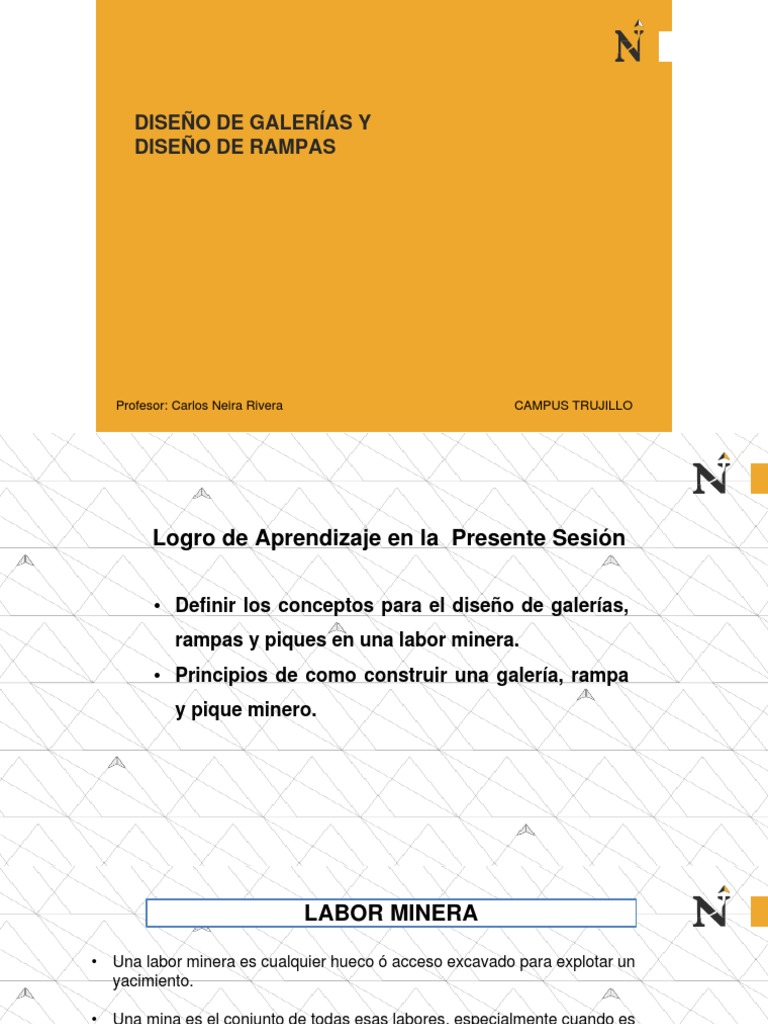

DISEÑO DE GALERÍAS Y
DISEÑO DE RAMPAS
Profesor: Carlos Neira Rivera CAMPUS TRUJILLO
Logro de Aprendizaje en la Presente Sesión
• Definir los conceptos para el diseño de galerías,
rampas y piques en una labor minera.
• Principios de como construir una galería, rampa
y pique minero.
LABOR MINERA
• Una labor minera es cualquier hueco ó acceso excavado para explotar un
yacimiento.
• Una mina es el conjunto de todas esas labores, especialmente cuando es
subterránea.
• La técnica de aprovechar un yacimiento mediante minería se conoce como
Laboreo de Minas.
• La zona de la labor en que se trabaja para su excavación se denomina frente,
corte o testero.
• Las labores que sólo tienen una entrada (por ejemplo una galería que se está
avanzando) se denominan labores en fondo de saco ó labores ciego .
• Al no tener salida es necesario forzar la ventilación mediante una tubería hasta el
frente de la labor.
DEFINICIÓN:
La preparación de una mina para la explotación del depósito
mineral, consiste en desarrollar LABORES MINERAS DE
ACCESO, para arrancar y extraer el mineral económicamente
explotable en forma sistemática ,ordenada ,con la mayor
productividad y la mayor seguridad posible.
Estas Labores mineras son piques, chimeneas, galería rampas
y otros.
LABORES MINERAS DE ACCESO
LABORES DE DESARROLLO
A)Labores Verticales B) Labores Horizontales
- Piques - Túnel
- Pozos - Galerías
- Chimeneas - Cortada
- Echadero de mineral - Crucero
- Echadero para desmonte - Nivel
- Cámaras
C) Labores Inclinadas
- Rampas
- Media Barreta
- Inclinados
LABORES DE PREPARACIÓN
- Subniveles
- Ventanas
- Chutes o tolvas
- Tajeo de Explotación
- Block de Mineral
Componentes de una Mina Subterránea
• Acceso horizontal (adit, Drift).-
Excavación horizontal de acceso a la
mina
• Piques (shafts).- Excavación vertical
de acceso a la mina
• Chimenea (Ore passes) .-
Excavaciones sub-verticales dedicadas
al traspaso de mineral, personas y en
algunas ocasiones utilizadas como cara
libre
• Rampas (Declines or ramps).- Son
excavaciones horizontales orientadas
en espiral con el propósito de conectar
dos niveles o acceder a la mina
• Caserones (Stopes) .- Corresponden a
unidades básicas de explotación de las
cuales se extrae mineral. En algunos
casos estos caserones son rellenados
con material estéril.
SOCAVÓN: Galería de acceso desde el exterior
horizontal con pendiente de drenaje
RAMPA: Acceso inclinado.
CHIMENEA: Pocillo de conexión entre dos galerías, para
ventilación, paso de mineral ó personal.
POZO: Excavación vertical o de fuerte inclinación para
extracción o acceso principal.
RAMPA
Una rampa es un elemento de la
ARQUITECTURA o de la ingeniería que permite
vincular dos lugares que se encuentran a
diferente altura, lo que permite la rampa es
descender o ascender a uno u otro espacio a
través de su superficie.
MINERIA SUBTERRANEA RAMPAS:
• Son labores similares a las galerías, pero con una inclinación positiva o
negativa sobre un 5% que permite servir de entrada principal a una mina
accesando a los diferentes niveles de trabajo, que están a distintas cotas.
• Se diferencian de los túneles por su forma de construcción.
• Pueden ser circulares, elípticas, zigzag, en ocho, rectas, o elípticas.
• La pendiente para el transito de equipos es de 10 a 12%.
• De considerable pendiente a fin de ganar longitud y altura se desarrolla
fuera de la veta, sobre roca o material estéril como acceso de la
superficie a interior mina o para unir dos o más labores horizontales o
niveles subterráneos de diferentes cotas y usualmente están dirigidas
hacia abajo
FUNCION DE LAS RAMPAS:
• Labor de accesos de equipos y maquinarias pesadas
(perforación, transporte, relleno)sobre llantas a interior Mina
desde la superficie o entre los niveles.
• Une labores horizontales de diferentes cotas o
profundidades
• Permite la extracción del mineral por medios rápidos y
flexibles con equipos de bajo perfil.
• Permite el acceso de personal, materiales, insumos y
herramientas, etc. a interior mina.
Las rampas se pueden construir o desarrollar en
variadas formas: Circular, elípticas, rampas en 8, en
zig-zag, helicoidales, horizontales con la pendiente
adecuada.
Determinar el Eje de la Trayectoria de la Rampa
Se toma en cuenta:
• Forma geométrica del Yacimiento
• Condiciones mecánicas del relleno
mineralizado y de las rocas encajonantes.
• El método de explotación por aplicarse
• Mínimo radio de curvatura durante su
desarrollo
https://es.scribd.com/doc/99770371/DISENO-DE-
PIQUE-MINERO
https://edoc.site/ventilacion-en-minas-pdf-free.html
PIQUES O POZOS
MINEROS
Introducción
En un yacimiento minero donde el acceso a la mina no es
posible por socavones de cortada o túneles; cuando se
quiere profundizar una mina en plena operación o se
quiere extraer mineral o desmonte; se quiere introducir
materiales, maquinarias y el mismo personal; y no se tiene
socavones principales, se recurre a la construcción de
piques o rampas
IMPORTANCIA DEL POZO MINERO
• El pozo de extracción es la apertura más importante en
minas subterráneas y por él pasan todos los suministros
para la explotación tales como ventilación, transporte de
mineral, suministros y personas, electricidad, aire
comprimido, agua, bombeo.
• Una vez perforado admite escasas posibilidades de
modificación, por lo que su adecuado diseño inicial
contemplando su eficiencia durante toda la vida operativa
del pozo, que no de la mina, es uno de los parámetros más
críticos.
• Dada su importancia, debe escogerse adecuadamente su
ubicación, su diámetro, el método de profundización, el
recubrimiento de las paredes del pozo, el brocal, los
enganches en los niveles y la maquinaria de extracción.
• La capacidad del pozo se diseñará pensando en posibles
ampliaciones de producción posteriores.
• Lo importante es que, se evita el sobreesfuerzo humano, al
utilizar estas maquinarias; que permiten mejorar la
productividad y la velocidad de extracción vertical o inclinada.
Definición: Pique
Los piques son labores verticales que sirven de
comunicación entre la mina subterránea y la
superficie exterior con la finalidad de subir o bajar al
personal, material, equipos y el mineral.
SELECCIÓN DE LA UBICACIÓN DEL POZO
• Los pozos de extracción no deben ser afectados por las
inundaciones, y para ello se analizará la máxima venida de los
cien años.
• Tampoco deben situarse demasiado próximos a carreteras de gran
circulación, ni en entornos industriales que puedan ser objeto de
incendios con gran producción de humos.
• Se analizarán todas aquellas cuestiones externas que pudieran
poner en peligro la vida de los trabajadores y la integridad de la
mina y que pueden influir en la decisión sobre el emplazamiento
del pozo.
• El número mínimo de pozos que deben excavarse para la
explotación de la mina es dos, siendo dedicado uno de ellos
para producción, personal, entrada de materiales, equipos y
aire.
• El otro pozo es para el retorno del aire y como vía adicional
de escape.
• A veces es necesario la excavación de tres pozos cuando la
extensión de la mina no permite una adecuada ventilación con
dos pozos.
• Cuatro pozos serán necesarios cuando las necesidades de
producción doblen aproximadamente la capacidad de una
eventual mina de dos pozos con la mitad de producción
Dos pozos:
• La posición central (a) de los pozos tiene las
ventajas de menores costos de transporte y
recorridos menores del aire de ventilación.
• Los pozos deben estar separados al menos
100m.
• Sin embargo, la necesidad de dejar unos
macizos de protección importantes reduce la
reserva explotable.
• En yacimientos tabulares monocapa a
profundidad moderada es la ubicación más
eficaz.
• Una localización lateral (b) a muro del
yacimiento, incrementa los costes de
transporte y las distancias de ventilación, pero
no se hace imposible la explotación de parte
de las reservas mineras por la existencia de
los macizos de protección de los pozos.
• El eje de unión de los pozos será paralelo
a la dimensión máxima del yacimiento, y si
los pozos son rectangulares el eje mayor
se pondrá perpendicular a la corrida de la
capa o filón, a la esquistosidad, a los
planos de sedimentación, y a los esfuerzos
tectónicos regionales y planos de
exfoliación de las rocas en presencia.
Tres pozos:
El pozo principal suele tener un diámetro(7 a 8 m)
mayor que los auxiliares de ventilación (5 a 6 m).
Si el pozo principal se coloca en el centro de
gravedad del yacimiento, los pozos auxiliares se
colocarán en los extremos opuestos de la dirección
de la corrida siempre que la longitud de la concesión
minera en esta dirección sea 2 a 3 veces mayor que
en la dirección del buzamiento.
• En el caso de un yacimiento masivo, estrecho,
alargado en el sentido de la corrida el pozo principal
se sitúa en el centro y a muro; los pozos auxiliares
se ubican en los extremos y fuera del yacimiento.
• Si el área a minar se alarga en el sentido del
buzamiento el pozo principal y uno de los auxiliares
se colocan en el centro del yacimiento, mientras que
el segundo pozo auxiliar se colocará en la zona del
yacimiento más próxima a la superficie
Cuatro pozos:
En este caso el pozo principal se usará para extraer la
producción y como entrada, el segundo pozo para personal y
entrada de materiales y los otros dos para ventilación.
Los cuatro pozos serán de diámetro similar.
Los dos primeros se colocarán en posición central y los dos
de ventilación en posición extrema en la dirección de la
corrida.
Si el yacimiento es alargado en la dirección del buzamiento
tres pozos se colocarán en le centro y el cuarto en la zona en
la que el yacimiento está más próximo a la superficie.
Factores para el diseño del pique
Los factores que nos inducen para pensar en su
construcción
1. Necesidad de extracción de mineral.
2. Reducción de los costos de producción.
3. Profundización de los niveles de extracción.
Consideraciones de diseño
Una vez que ya se determinó que es necesaria y viable la construcción
de un pique cuales son las consideraciones para el diseño del pique.
1. Análisis de costo en relación a otros piques.
2. El área debe ser favorable y suficientemente grande para la instalación
de superficie.
3. La naturaleza del suelo debe ser adecuada para las cimentaciones,
realizando para ello estudios de geología, hidrogeología, geotecnia y
geomecanica que nos indique la calidad del macizo rocoso en el área
destinado para el pique.
4. La mina debe tener buenas vías de acceso y espacio libre para
favorecer el trabajo.
Formas de la sección transversal de un pique
Los piques de minas por lo general son de forma
rectangular y circular, pero hay piques elípticos
que son raros.
Los criterios usuales para elegir entre un pique
circular y rectangular son:
1. La calidad del macizo rocoso.
2. El tiempo de servicio y el destino final del pique.
3. El material de fortificación a ser usado.
Pique de Sección Rectangular
Es la forma más empleada sin embargo ofrece las
siguientes desventajas:
1. Dificultad en la formación del ángulo recto.
2. Posibilidad de una deformación significativa de
las fortificaciones en caso de rocas débiles e
inestables.
3. Mala distribución de esfuerzos alrededor de la
excavación.
Pique se sección rectangular
Pique rectangular con sostenimiento de madera
Los métodos de profundización en un pique rectangular tienen dos
opciones:
• En la forma original se trabaja con equipo de madera porque ésta es
muy maleable y fácil de trabajar. Pero debido a que la madera no es
tan fuerte como elemento estructural, entonces se coloca un set cada
dos metros.
• De las estructuras de madera se ha evolucionado a estructuras de
acero. Para trabajar con este elemento se coloca un pique rectangular
con grupos de instrumentos y guías de acero cada cinco metros.
Entonces, se tiene una instalación que es difícil de alinear pero una vez
instalada es estable.
Sección Circular
• La sección circular garantiza una mayor estabilidad,
debido a que la fortificación va a resistir mejor la presión
causada por la roca circundante; ya que esta, se
distribuye más uniformemente.
• Además, los piques circulares poseen un menor
coeficiente de resistencia aerodinámica.
Pique circular
Partes de un Pique Circular
