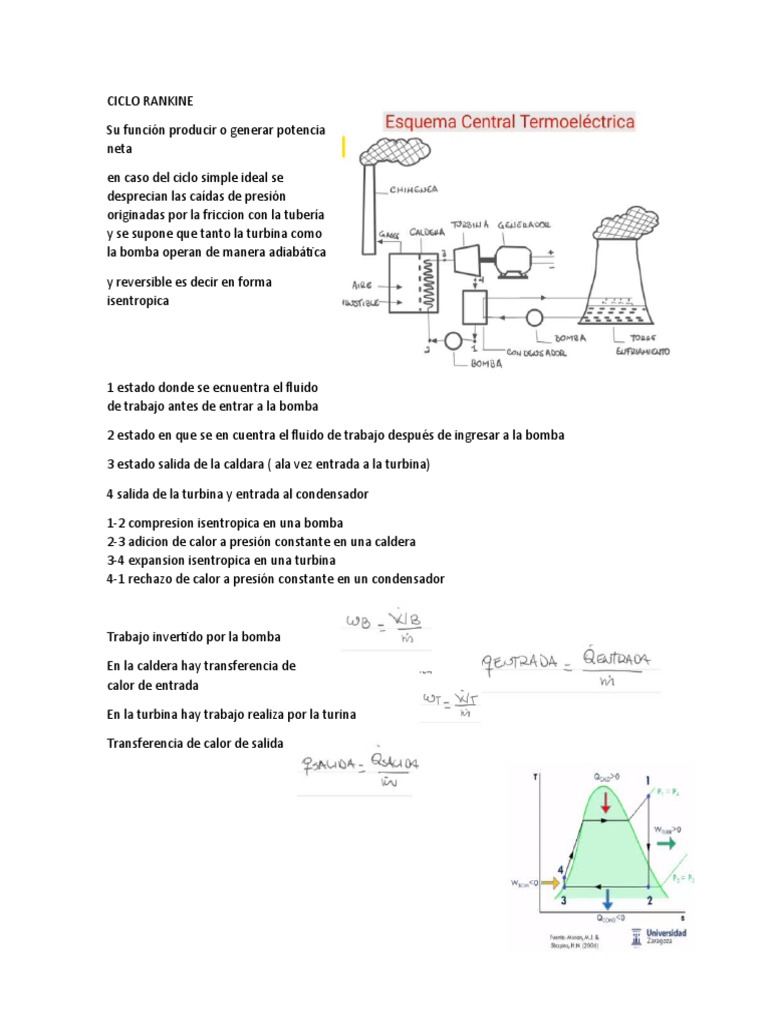

CICLO RANKINE

Su función producir o generar potencia

neta

en caso del ciclo simple ideal se

desprecian las caídas de presión
originadas por la friccion con la tubería
y se supone que tanto la turbina como
la bomba operan de manera adiabática

y reversible es decir en forma

isentropica

1 estado donde se ecnuentra el fluido

de trabajo antes de entrar a la bomba

2 estado en que se en cuentra el fluido de trabajo después de ingresar a la bomba

3 estado salida de la caldara ( ala vez entrada a la turbina)

4 salida de la turbina y entrada al condensador

1-2 compresion isentropica en una bomba

2-3 adicion de calor a presión constante en una caldera
3-4 expansion isentropica en una turbina
4-1 rechazo de calor a presión constante en un condensador

Trabajo invertido por la bomba

En la caldera hay transferencia de

calor de entrada

En la turbina hay trabajo realiza por la turina

Transferencia de calor de salida

Estadio 1 = liquido saturado

Estado 2= liquido comprimido

Estado 3 = esta en la zona vapor

sobrecalentado

Estado 4 = mezcla liquido – vapor

1-4 proceso isobárico e isotérmico

(t1=t4 y p1=p4)
2-3 proceso isobárico p2=p3

3-4 S3=s4

Proceso y balance de energía

V1=volumen especifico

W=trabajo q se da en la caldera
CICLO RANKINE REAL: IRREVERSIBILIDADES Y PERDIDAS

Las irreversibilidades del ciclo real reducen el rendimiento

Las irreversibilidades del ciclo real reducen el

rendimiento
Perdidas de presión en caldera y condensador
(despreciables)
iireversibilidaddes externas por tranferencia de calor
en los equipos del cicloprincipalmente la caldera y en
el condensador

irreversibilidades internas en turbina y

bomba(rendimientos isoentropicos)

miden los rendimientos isoentropicos de turbina y

boma :compraran trabajo del proceso adibatico real
con trabajo del proceso adiabático
reversible(isoentropico)
VARIABLES QUE AFECTAN EL RENDIMIENTO EN EL CICLO RANKINE

EMPEZAMOS POR LA PRESION EN

LA CALDERA

En la imagen hay dos ciclos

rankine ideales misma presión en
el condensador y misma
temperatura de entrada de vapor
en la turbina pero distinta presión
en la caldera

Al aumentar la presión se aprecia

un aumento en la temperatura
media de absorción de calor lo
que subirá el rendimiento

Respecto al trabajo neto :

Hay un aumento de trabajo neto
al aumentar la presión (azul)

Hay una reducción de trabajo neto

asociada a dicho aumento de
presión (naranja)

Dos ciclos ideales con la misma

presión en la caldera pero distinta
presión en el condensador

Al reducir esta presión se aprecia

una reducción una temperatura
media de absorción de calor lo
que subirá el rendimiento

Además hay un aumento del

trabajo neto al reducir la presión
(azul)

Como efecto negativo la reducción

de presión en el condensador
conlleva una reducción a la salida
de la turbina
MEJORAS DEL CICLO RANKINE
Rankine con recalentamiento
El vapor no se expande hasta la presión del condensador en una sola etapa si no en dos
En la primera etapa 1-2 El vapor se expande hasta una presión intermedia seguidamente el
vapor se recaliente a presión constante Proceso 2-3 y entra a la segunda etapa de la turbina
proceso 3-4 donde se expnde a la presión del condensador
Con el recalentamiento el trabajo neto aumenta al aumentar el área T-S
CICLO RAKNKIE CON REGENERACION

El auga liquida se precalienta antes de entras a la caldera con vapor procedentes de la turbina

Este precalentamiento regenerativo se realiza por medio de intercambiadores de calor que puedes
abierto o cerrado

En el precalentamiento regenerativo con calentador abierto una fracción del vapor que sale de la
turbina se extrae y se conduce a un calentador abierto que opera a una presión=p2 el resto de
vapor se expande en la segunda etapa de la turbina se condensa y se bombea en una primera
etapa hasta la presión del calentador allí se mezcla el agua de alimentación bombeada con el
vapor extraido anterior de modo que el agua sale del calentador a una temperatura mayor como
liquido saturado este liquido pasa por una segunda etapa de bombeo hasta la presión de la caldera
dodne se caliente hasta vapor sobrecalentado
Una fracción del vapor que sale de la turbina se extrae y se conduce hacia un calentador cerrado a
la presión p2 alli se da el calor sin mesclarse al agua de alimentación bombeada de modo que esta
agua sale del calentador a una termperatura mayor como liquido subenfriado que entrara
posteripormente a la caldera

Debido a esta cesion de calor el vapor entrante al calentador se condensa a la salida del mismo y
se lleva a travez de una valvula de extrangulacion también llamada purgador de vapor al
condensador
