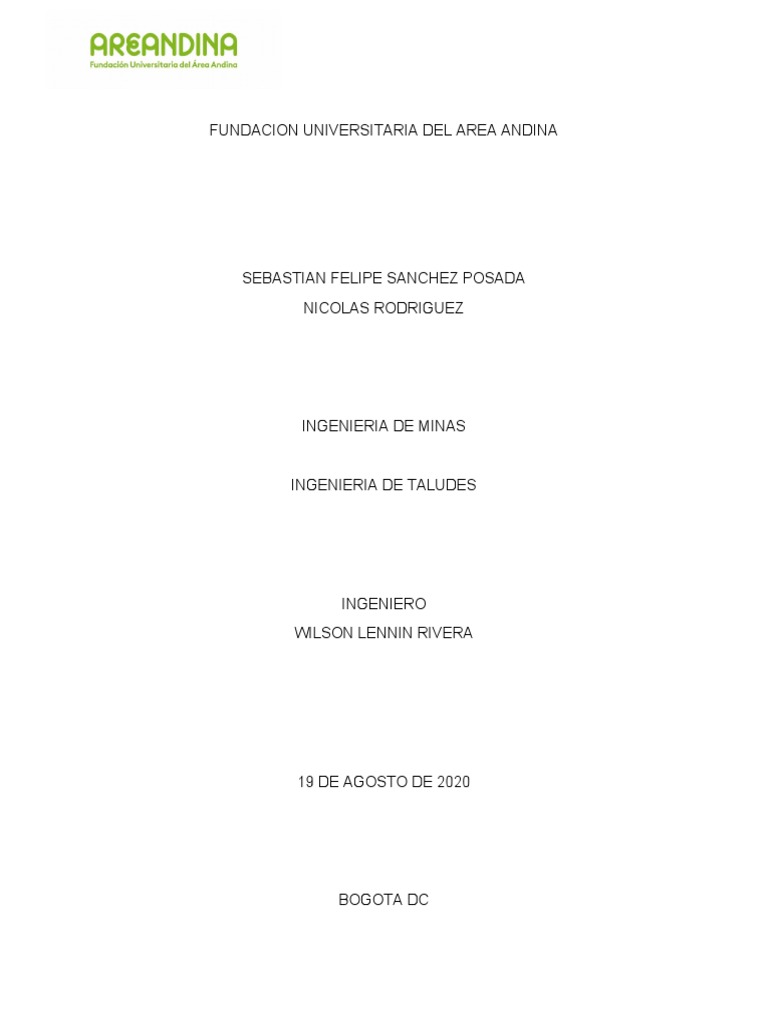

FUNDACION UNIVERSITARIA DEL AREA ANDINA

SEBASTIAN FELIPE SANCHEZ POSADA

NICOLAS RODRIGUEZ

INGENIERIA DE MINAS

INGENIERIA DE TALUDES

INGENIERO
WILSON LENNIN RIVERA

19 DE AGOSTO DE 2020

BOGOTA DC
 Clasificación Geomecánica RMR(Bieniawski).

La clasificación de RMR se desarrolla en 1973, actualizada en 1979 y 1989, esta

metodología se aplica con el fin de clasificar los macizos rocosos, nos permite
relacionar una serie de índices como lo son los parámetros del macizo rocoso,
criterios de excavación y de sostenimiento como se puede observar esta
clasificación se basa en otras clasificaciones existentes.
Se denomina Rock Mass Rating (Clasificación de masa de roca.), para indicar la
calidad de nuestro macizo rocoso en cada estructura tenemos en cuenta
diferentes parámetros.

1. La resistencia de la roca a la compresión simple, se prueba en la parte de la

roca que no tiene discontinuidades en su estructura.

Ensayos de Compres Compresió Compresió

carga ión n simple n simple
>10 10-4 4-2 2-1
puntual simple (Mpa) (Mpa)
(Mpa)
Compresión >250 250- 100 50-
25-5 5-1 <1
simple 100 -50 25
Puntuación 15 12 7 4 2 1 0

2. El RQD Rock Quality Designation (Designación de calidad de roca), este

método nos ayuda a medir el grado de fracturación del macizo rocoso, por
medio de este podemos llevar una idea del numero y condiciones de las
fracturas que afectan a los materiales, también nos ayuda a seleccionar el
revestimiento de túneles. Este parámetro se basa en porcentajes.

RQD 90%-100% 75%-90% 50%-75% 25%-50% <25%

Puntuación 20 17 13 6 3

3. El espaciado de diaclasas y discontinuidades, es la distancia medida entre

los planos de discontinuidad de cada familia de diaclasas que se presentan
en la roca, este parámetro se da por puntuación.
 Separación
de >2 0.6-2m 0.2-0.6m 0.06-0.02m <0.06m
diaclasas
Puntuación 20 15 10 8 5

4. La naturaleza de diaclasas la cual consiste en determinar los siguientes

parámetros.
-Apertura de las caras de la Discontinuidad

Grado Descripción Separación de Rango RMR

las caras
1 Abierta >5mm 0
Moderadamente
2 1-5mm 1
abierta
3 Cerrada 0.1-1mm 4
4 Muy cerrada <0.1mm 5
5 No tiene 0 6

-Continuidad o discontinuidad de diaclasas según el rumbo y buzamiento.

Grado Descripción Continuidad Rango RMR

1 Muy pequeña < 1 mts 6
2 Pequeña 1 – 3 mts. 4
3 Media 3 – 10 mts. 2
4 Alta 10-- 20 mts 1
5 Muy alta >20 mts 0

-Rugosidad de las discontinuidades

Grado Descripción Rango RMR

1 Muy rugosa 6
2 Rugosa 5
3 Ligeramente rugosa 2
4 Suave 1
5 Espejo de falla 0

-Relleno de las discontinuidades

Grado Descripción Rango RMR

1 Relleno blando >5mm 0
2 Relleno blando < 5mm 2
3 Relleno duro >5mm 2
 4 Relleno duro <5mm 4
5 Ninguno 6

-Clasificación de la meteorización de las Rocas

Grado Descripcion Rango RMR

1 Descompuesta 0
2 Muy meteorizada 1
Moderadamente
3 3
meteorizada
4 Ligeramente Meteorizada 5
5 No meteorizada 6

Para calcular el RMR según la naturaleza de las discontinuidades tomamos el

promedio de la suma de todos los rangos del RMR que obtuvimos en cada una de
las tablas.
5. La presencia del Agua, en un macizo rocoso diaclasado, el agua tiene
mucha influencia sobre el comportamiento, la descripción que se usa para
este criterio es si se presenta completamente seco, húmedo, agua a
presión moderada y agua a presión fuerte.

Grado Descripción Rango RMR

1 Completamente seco 15
2 Semi húmedo 10
3 Húmedo 7
4 Mojado 4
5 Fujo de agua 0
 6. Para calcular el RMR tenemos que tener en cuenta la orientación del rumbo
y buzamiento para ver la factibilidad de la obra
7.

Para las labores mineras tenemos en cuenta a siguiente tabla.

El
parametro del rumbo y buzamiento lo debemos restar a los otros 5 parametros y el
resultado que nos de de esta operación es el Indice General del Macizo Rocoso.
Lo primero que hacemos es zonificar el macizo rocoso que tenemos en tramos
que tengan caracteristicas geologicas similares o uniformes.
Realizamos una recoleccion de datos y medidas correspondientes a las tablas
geomecanicas expuestas anteriormente y caracterizamos del macizo rocoso.
Cuando obtenemos nuestro indice de RMR lo clasificamos en la tabla donde
encontramos 5 clasificaciones que corresponden de la calidad de los macizos
rocoso, donde se relacionan las caracteristicas geotecnicas.
 Clase Calidad Valoracion Cohesion Angulo
RMR Rozamiento
l Muy buena 100-81 >4kg/cm2 >45°
ll Buena 80-61 3-4 kg/cm2 35°-45°
lll Media 60-41 2-3 kg/cm2 25°-35°
lV Mala 40-21 1-2 kg/cm2 15°-25°
V Muy mala <20 1 kg/cm2 <15°

La clasificacion consiste en decirnos la calidad que tiene la roca, cuando decimos

que la calidad de la roca es muy buena hablamos de un macizo rocoso duro, poco
fracturado, sin filtraciones representativas y leve o poco meteorizado en donde se
presentan pocos problemas frente a la estabilidad y resistencia del mismo por lo
tanto se da a entender que se puede realizar una excavacion del talud con
pendientes altas con la posibilidad de no implementar medidas de estabilizacion y
refuerzo en tuneles.
