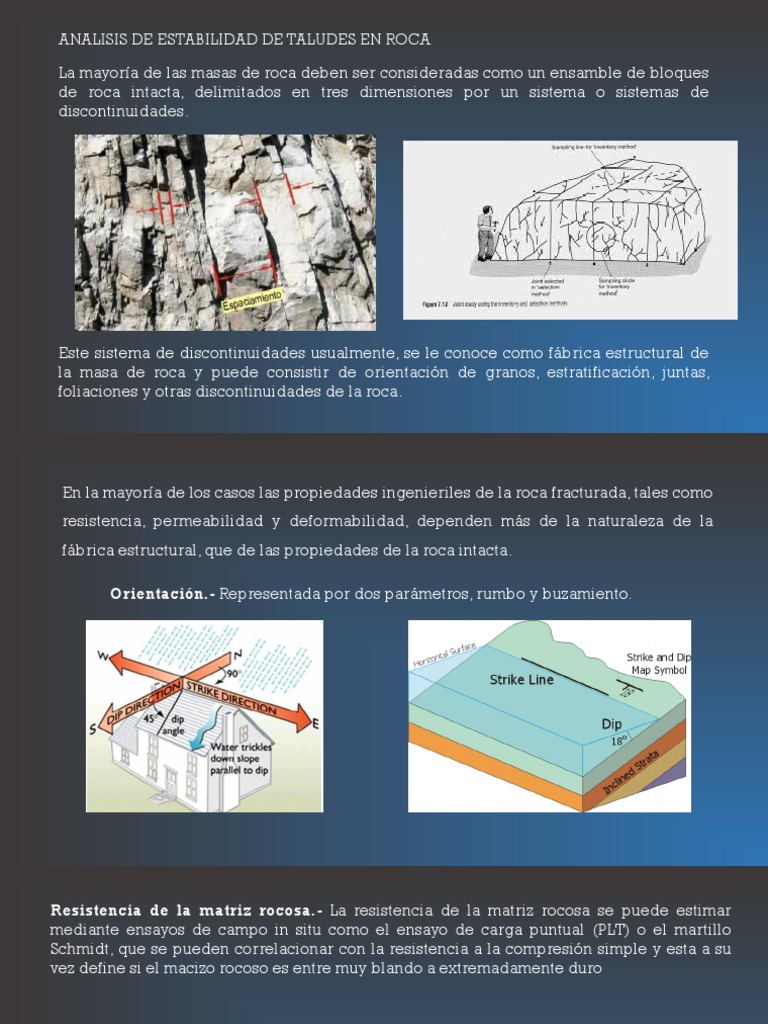

ANALISIS DE ESTABILIDAD DE TALUDES EN ROCA

La mayoría de las masas de roca deben ser consideradas como un ensamble de bloques
de roca intacta, delimitados en tres dimensiones por un sistema o sistemas de
discontinuidades.

Este sistema de discontinuidades usualmente, se le conoce como fábrica estructural de

la masa de roca y puede consistir de orientación de granos, estratificación, juntas,
foliaciones y otras discontinuidades de la roca.
En la mayoría de los casos las propiedades ingenieriles de la roca fracturada, tales como
resistencia, permeabilidad y deformabilidad, dependen más de la naturaleza de la
fábrica estructural, que de las propiedades de la roca intacta.

Orientación.- Representada por dos parámetros, rumbo y buzamiento.

Resistencia de la matriz rocosa.- La resistencia de la matriz rocosa se puede estimar
mediante ensayos de campo in situ como el ensayo de carga puntual (PLT) o el martillo
Schmidt, que se pueden correlacionar con la resistencia a la compresión simple y esta a su
vez define si el macizo rocoso es entre muy blando a extremadamente duro
Resistencia muy alta: Se astilla con varios golpes (suele salir chispas)

Resistencia alta: Se astilla con 3 golpes

Resistencia media: Se rompe con 1 a 3 golpes

Resistencia baja: Se cizalla superficialmente con un solo golpe o con la punta del
martillo

Resistencia muy baja: Se cizalla profundamente con la punta del martillo

Meteorización de la matriz rocosa.- Es condicionada por factores ambientales que
generan procesos físicos y químicos que afectan al macizo rocoso en general, mientras
mayor sea la meteorización ocurre aumento de la porosidad, permeabilidad y
deformabilidad del material rocoso, al mismo tiempo que disminuye su resistencia.
Persistencia o continuidad.- La persistencia determina el tamaño de los bloques o
masas que podrían moverse.
Espaciamiento.- La distancia entre dos discontinuidades de la misma familia y
junto con la persistencia definen el tamaño de los bloques.
Propiedades de la superficie de la discontinuidad.- La forma y rugosidad de
la discontinuidad que tiene un efecto importante en la resistencia al cortante.
Relleno.- La abertura y minerales de relleno así como sus propiedades de resistencia,
influyen en forma significativa en la estabilidad de los macizos rocosos. El relleno
corresponde a los materiales que se alojan en los espacios de las discontinuidades.
Descripción de los parámetros de los macizos rocosos

La descripción de los parámetros de los macizos rocosos incluye:

- El número y orientación de familias de discontinuidades

- El tamaño de bloque y grado de facturación
- Grado de meteorización
Número y orientación de familias de discontinuidades.- Para reconocer las
familias de discontinuidades, se toma en cuenta en cuenta desde la familia
principal a la menos relevante, es así que, la familia principal será la que esté
presente en mayor porcentaje en el macizo y será la más fácil de reconocer.
Tamaño de bloque y grado de facturación.- El grado de facturación del
macizo rocoso es condicionado por la cantidad de familias de discontinuidades
presentes y el espaciado que tengan entre las mismas.
El tamaño de la matriz rocosa es menor a mayor número de familias de
discontinuidades.
Grado de meteorización.- Responde a factores medioambientales y procesos físicos,
químicos y biológicos que descomponen la masa rocosa in situ, la evaluación del grado de
meteorización del macizo rocoso se lo puede hacer directamente sobre el afloramiento.
 Propiedades de las discontinuidades

Flujo de agua
 Propiedades de las discontinuidades

Flujo de agua
El RQD (Rock Quality Designation) fue desarrollado por Deere en 1967 y es el índice
más usado para medir el grado de fracturación de un macizo rocoso. Nos da idea del
número y condiciones de las fracturas que afectan a los materiales.

En algunos casos, no existe la posibilidad de medir el % RQD por lo que puede

recurrirse a correlaciones empíricas para su determinación a partir de medidas
realizadas en los afloramientos rocosos.

RQD = 115 -3,3 Jv Palmstrom (1975)

CLASIFICACIÓN Q DE BARTON PARA MASIZOS ROCOSOS

La clasificación Q fue desarrollada en 1974 por Barton, Lunde y Lien a partir de la

información de numerosos túneles

Se calcula mediante 6 parámetros geotécnicos según la siguiente expresión:

Q = (RQD/Jn)·(Jr/Ja)·(Jw/SRF)

Los tres términos de la expresión de la Q de Barton representan lo siguiente:

(RQD/Jn): Tamaño de los bloques

(Jr/Ja): la resistencia al corte entre los bloques

(Jw/SRF): influencia del estado tensional

RQD: Se trata de un índice para medir el grado de un macizo rocoso a partir de testigos
de sondeo o estimaciones de diaclasas.

Jn: Es el índice de diaclasado. De forma similar el RQD, nos indica el grado de

fracturación del macizo rocoso.

Jr: Es el índice de rugosidad de las discontinuidades o juntas. Contiene 9

clasificaciones desde A hasta J diferenciándose dos grupos.

Ja: Es el índice de alteración de las discontinuidades. Como su nombre indica mide

las alteraciones de las juntas. Se distinguen tres grupos dependiendo de si están o no en
contacto los planos de discontinuidad.

Jw: Factor de reducción por la presencia de agua. Se trata de un coeficiente que

minora el índice Q en función de la entrada de agua a la excavación.

SRF: SRF significa Stress Reduction Factor en ingles y es un factor que evalúa el estado
tensional del macizo rocoso
Clasificación de macizos rocosos
Sistema Q (Rock Tunnelling Quality Index, Barton et al., 1974).-
RQD J r J
Q= x x w
Jn J a SRF
Clasificación de macizos rocosos
Sistema Q (Rock Tunnelling Quality Index, Barton et al., 1974).-
RQD J r J
Q= x x w
Jn J a SRF
Clasificación de macizos rocosos
Sistema Q (Rock Tunnelling Quality Index, Barton et al., 1974).-
RQD J r J
Q= x x w
Jn J a SRF
Clasificación de macizos rocosos
Sistema Q (Rock Tunnelling Quality Index, Barton et al., 1974).-
Se distinguen 4 grupos para evaluar el coeficiente SRF:

• Zonas débiles que intersectan a la excavación pudiendo producirse desprendimientos

de roca a medida que la excavación del túnel va avanzando

• Rocas competentes, problemas tensionales en las rocas

• Rocas deformables: flujo plástico de roca incompetente sometida a altas presiones

litostáticas

• Rocas expansivas: actividad expansiva química dependiendo de la presencia de agua.

 RMR
(Rock Mass Rating,
Bieniaswski, 1973).-

• V1: Resistencia matriz

• V2: RQD
• V3: Separación
discontinuidades
• V4: Estado
discontinuidades
• V5: Flujo de agua
Clasificación de macizos rocosos
RMR (Rock Mass Rating, Bieniaswski, 1973).-
 Clasificación de macizos rocosos

SMR (Slope Mass Rating, Romana, 1985).-

• RMR: índice RMR básico de Bieniawski (0-100), es independiente de la

estructura a construir en el macizo rocoso.

• F1: Factor de ajuste por el paralelismo entre la dirección de las

discontinuidades y la dirección de la superficie del talud.

• F2: Factor de ajuste por buzamiento de las discontinuidades.

• F3: Factor de ajuste por la relación entre los buzamientos de las

discontinuidades y el del talud.

• F4: Factor de excavación que depende método utilizado para excavar el

talud.
Clasificación de macizos rocosos

SMR (Slope Mass Rating, Romana, 1985).-

Trabajo en grupo

Determinar las variables tomadas en cuenta para calcular el Q de Barton, sus bases o
estándares a través de tablas o gráficas
 Clasificación de macizos rocosos
EJERCICIOS
Los resultados de la observación de un macizo rocoso fueron los siguientes:
TALUD: T7c
Litología: Mármoles calizo dolomíticos intensamente fracturados
Buzamiento/Dir Buzamiento talud: 86º-046º
Resistencia a compresión simple de la matriz rocosa: 40 MPa
Método de excavación: Mecánico
FAMILIA (i) 1 2 3 4
Buzamiento (º) 69 50 67 41
Dirección del 251 307 24 135
buzam. (º)
Separación (m) 0,13 0,14 0,17 0,18
Persistencia. Subpersistent No continua No continua No continua-
Longitud e (3,3 m) (1,2 m) (0,9 m) Subpersistente
(2 m)
Rugosidad Ligeramente Ligeramente Ligerament Ligeramente
rugosa rugosa e rugosa rugosa
Relleno Duro < 5 mm No No No
Grado de alteración Inalterada Ligeramente Ligerament Ligeramente
alterada e alterada alterada
Separación. Cerrada Algo abierta Algo Cerrada
Abertura (<0,01mm) (0,2mm) abierta (<0,01mm)
(0,1mm)
Agua freática Seca Seca Seca Seca
Tipo de Diaclasado Diaclasado Diaclasado Foliación
discontinuidad
Nº de medidas 60 25 9 13
 Clasificación de macizos rocosos

EJERCICIOS

Se pide:
• Valor de RQD

INFORMACIÓN ADICIONAL

El RQD se puede estimar sin necesidad de llevar a cabo sondeos mediante la siguiente ecuación
(Palmstrom, 2005):
